可调节多功能医用护理病床结构设计

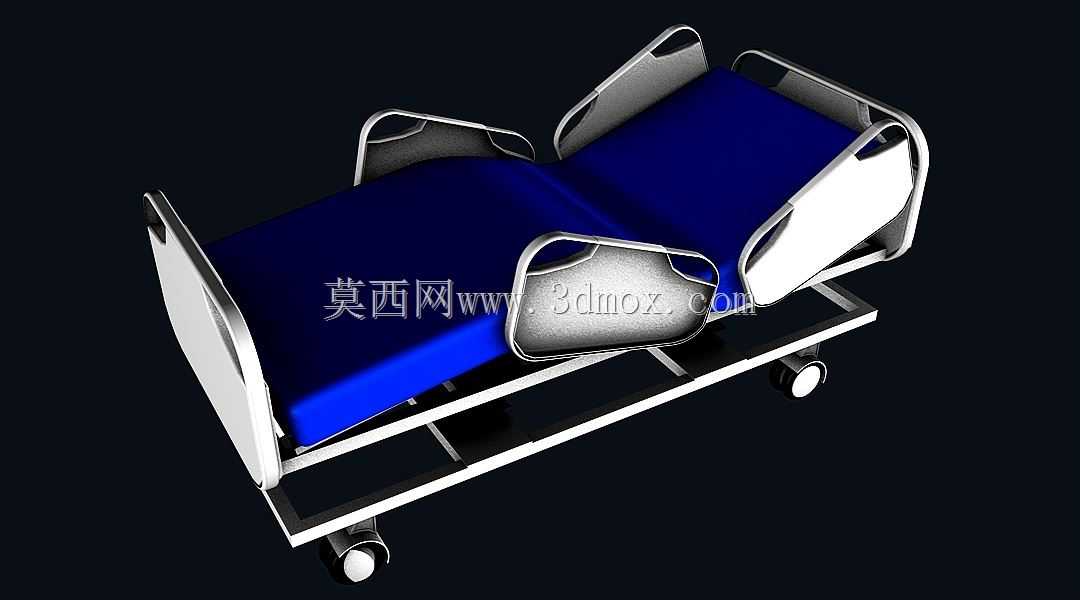

该护理病床模型主要面向普通病房、康复中心及社区医疗机构的卧床患者使用场景，核心作用是通过背部与腿部床板的角度调节，辅助患者完成半卧、抬腿、端坐等体位变换，减轻长期平卧造成的局部压迫，同时降低护理人员协助翻身、进食、换药时的操作强度。床体框架采用矩形管材拼接的承载结构，整体边界按常规单人病房通道尺寸控制，宽度预留护理操作与护栏安装空间，长度覆盖头脚两端挡板及脚轮外伸范围，底部支腿与脚轮的安装孔位统一，可直接替换固定支脚或带刹万向轮，适配不同科室的移动与固定需求。

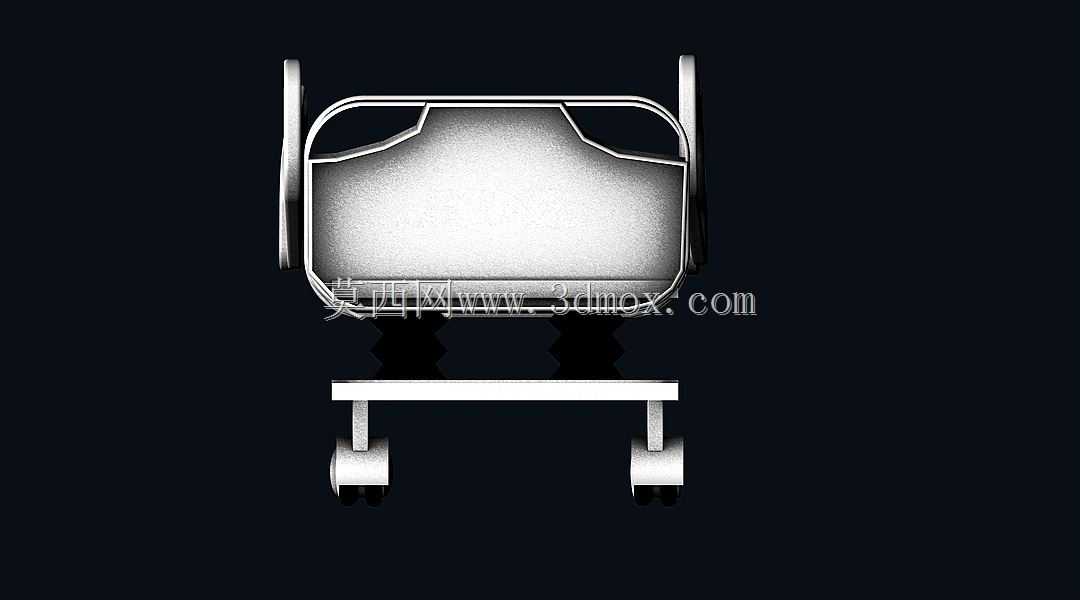

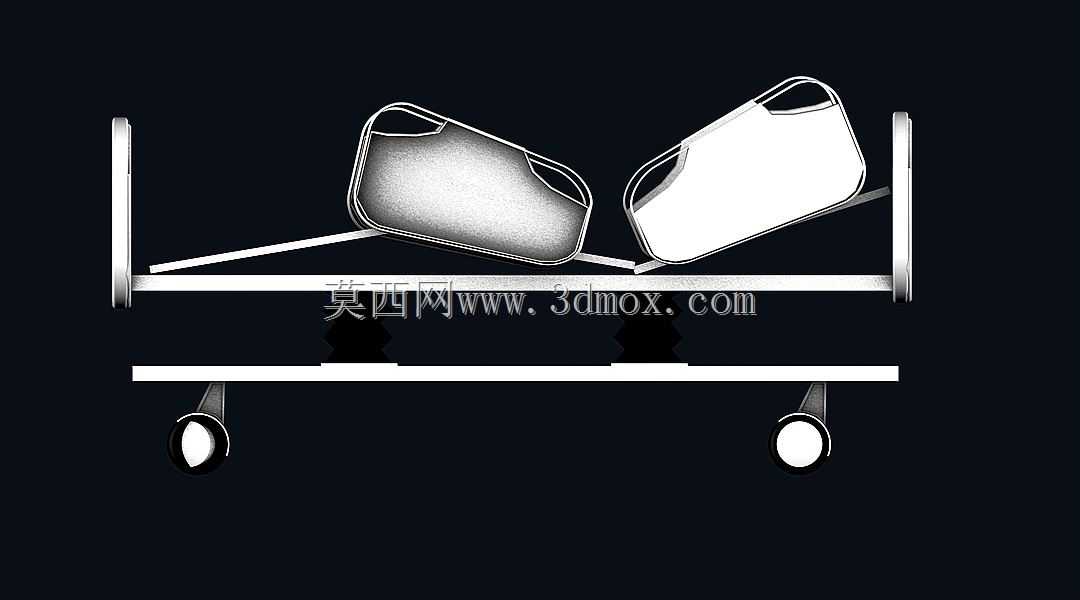

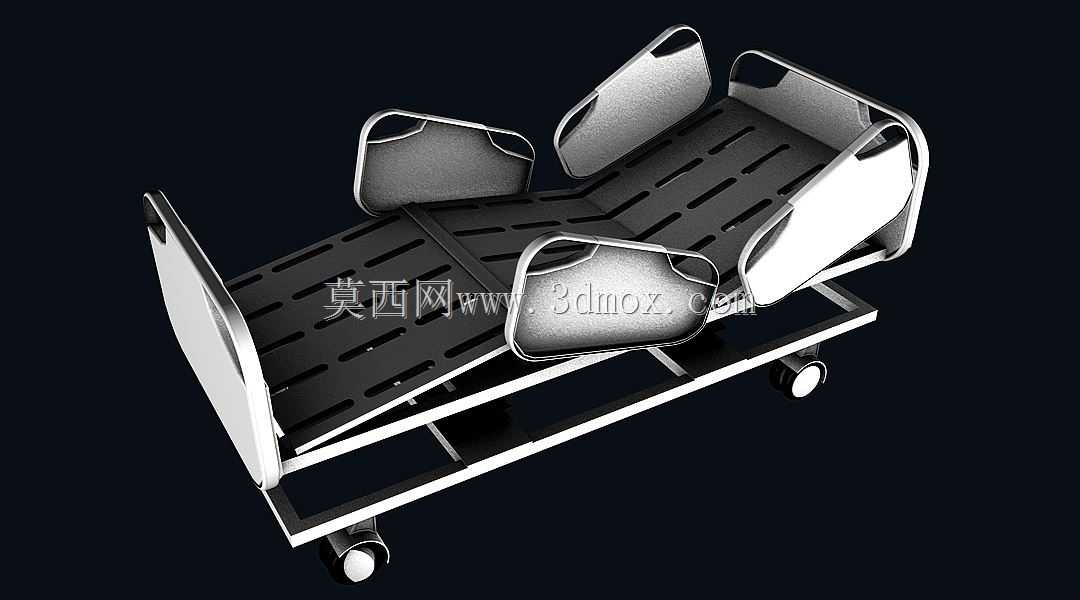

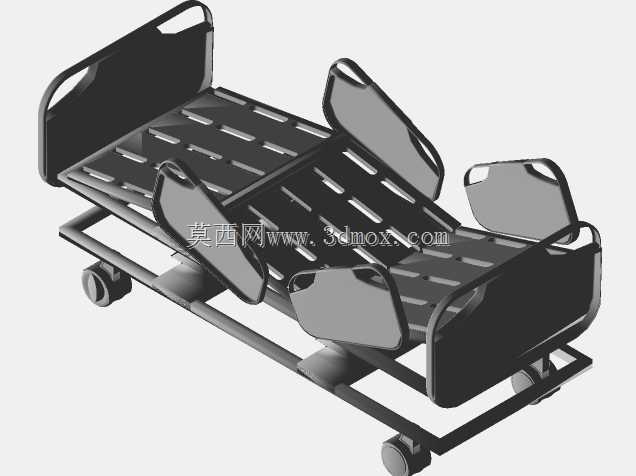

从功能结构看，床板采用分块式镂空设计，多段板体通过铰接轴连接，背部段可绕转轴抬升，腿部段可向下弯折，板面上的长条开孔既减轻整体自重，也便于透气、污物清理及床垫固定。四周护栏采用可翻转或可拆卸的铰接结构，竖起时形成侧向防护，避免患者坠床；放下时与床面基本齐平，方便患者上下床或医护人员近身操作。头尾挡板采用圆弧过渡造型，边缘无突出尖角，既起到限位与防护作用，也可作为推移床体时的握持部位。

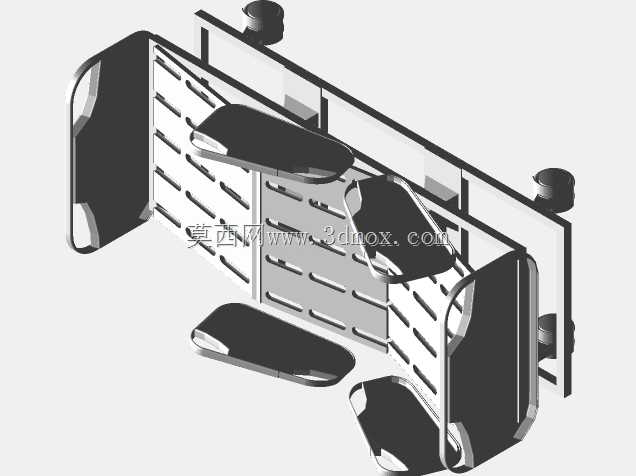

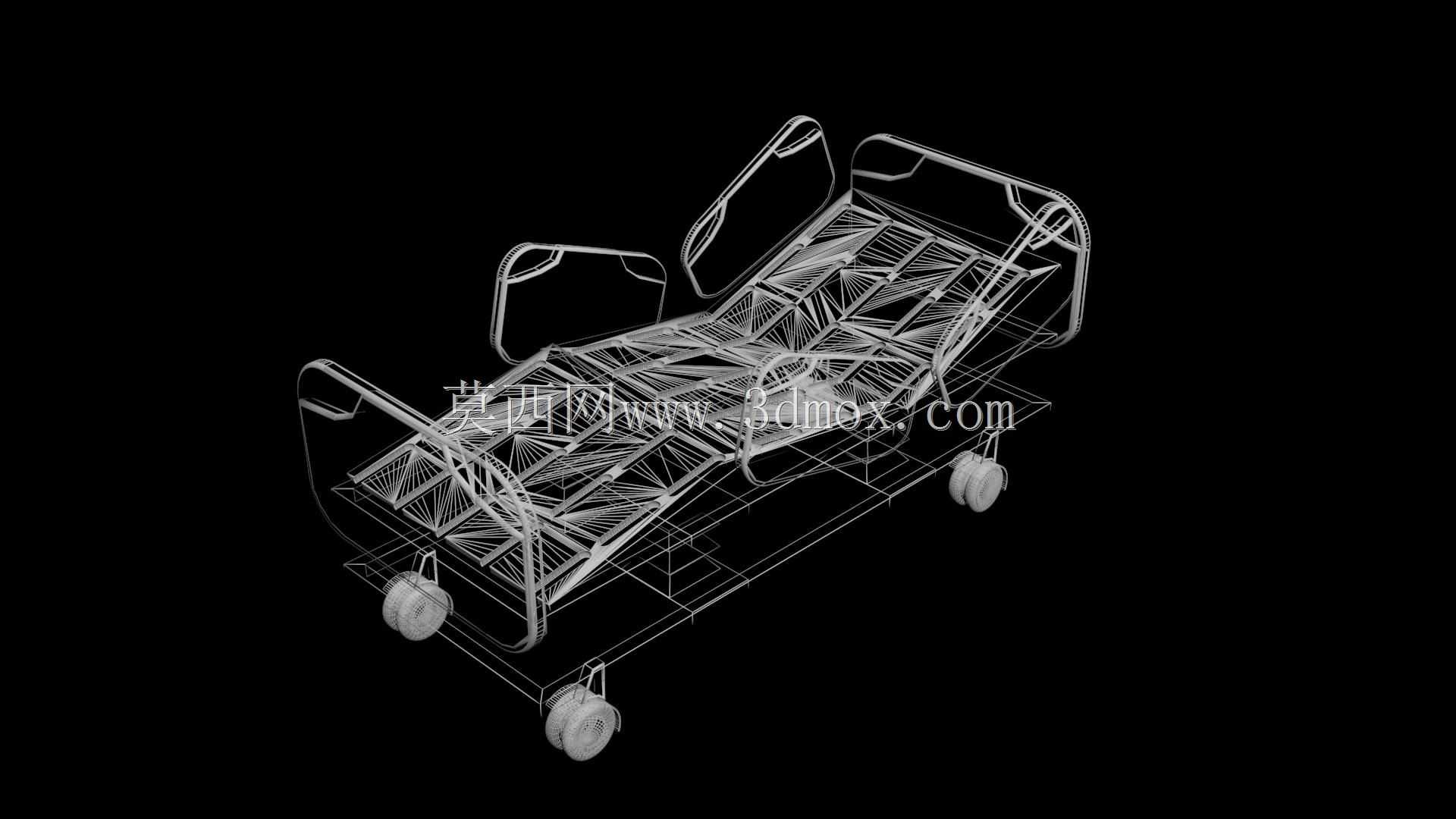

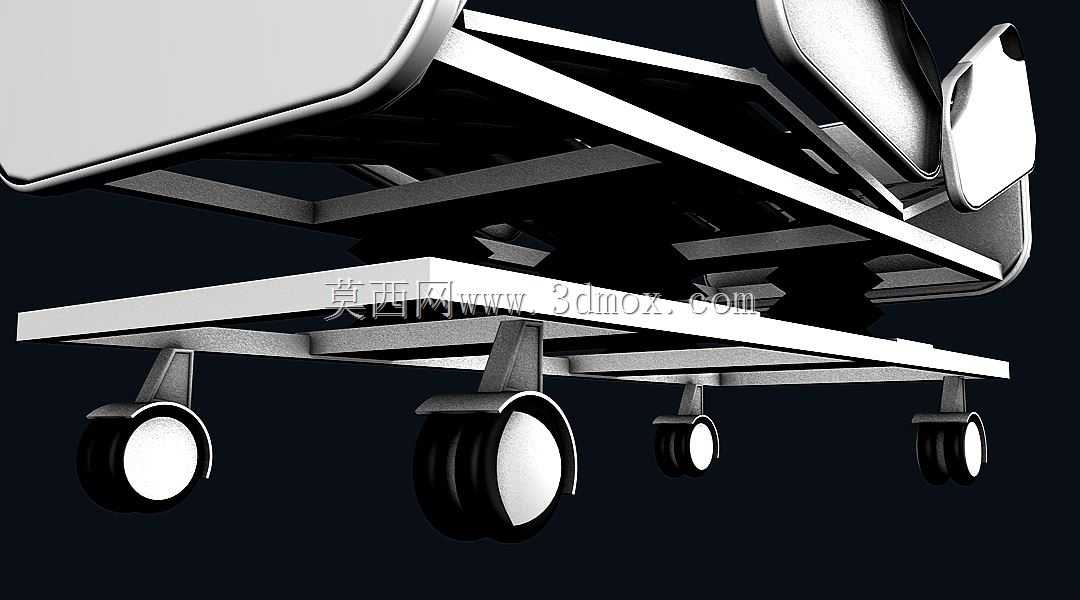

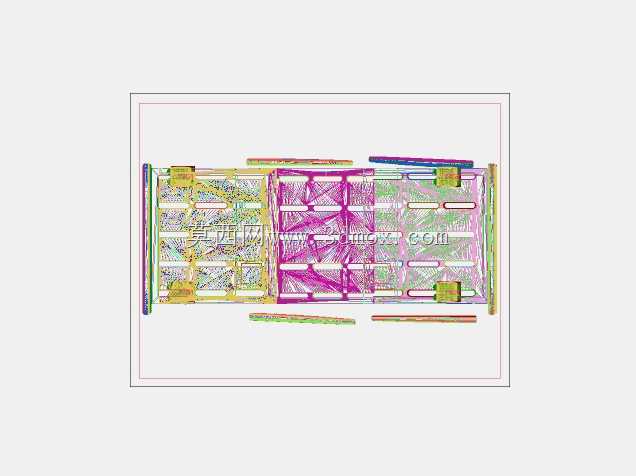

设计思路上优先保证承载稳定性与使用安全性：主框架受力路径沿床框纵梁传递至四角支腿，铰接点集中布置在床板分段接缝下方，避免板体悬空变形；护栏与床架连接部位设置限位与锁定结构，防止意外松脱；脚轮安装位置略向内收，减少推移时对墙角和设备的磕碰。模型完整呈现了管材折弯、板件开孔、铰接配合及轮组安装的几何关系，可用于检查床板调节行程、护栏开合空间与周边通道的干涉情况，也能为后续驱动机构选型、钣金件展开加工及装配工艺制定提供直观的结构参考。在实际选型中，可依据病房门洞宽度、电梯进深及护理流程，核对总长、总宽、最低与最高床面高度等安装边界，确保床体在推移、停靠和体位调节时均不与周边设备、墙体发生冲突。
