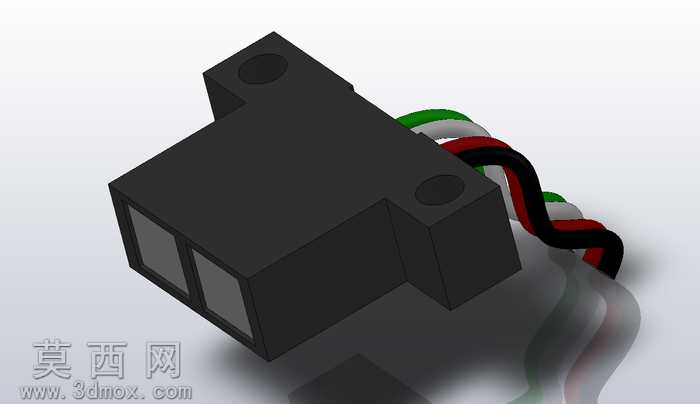

远距离反光光电开关传感组件三维建模

本模型为远距离反光式光电开关传感组件，建模过程以SolidWorks为核心工具完成全参数化构建，首先依据光电传感器的通用外形规范与OPB732WZ型器件的参考尺寸，先绘制主体外壳的二维草绘轮廓，通过拉伸、切除等基础特征命令构建黑色工程塑料材质的外壳主体，外壳上的两个安装定位孔采用同轴心约束绘制，保证安装孔的位置精度符合工业器件的装配要求，正面的光学窗口区域通过分割线特征划分独立面域，为后续材质区分做准备。外壳尾部的出线结构采用扫描特征完成线缆的弯曲形态建模，分别构建黑、红、绿、白四根不同颜色的导线，还原光电开关的出线接线结构，导线与外壳的衔接处做圆角过渡处理，避免模型出现尖锐棱角，还原实物的包胶衔接质感。材质渲染阶段，主体外壳赋予哑光黑色工程塑料材质，调整粗糙度参数模拟注塑外壳的细微磨砂质感，光学窗口区域赋予半透明深色PC材质，添加轻微的折射与反射效果模拟光学透镜的通透属性，导线部分分别赋予对应颜色的哑光PVC材质，还原线缆的橡胶质感，整体场景添加柔和的环境光与定向光源，通过光影效果突出模型的结构轮廓与材质差异。建模过程中对光学开口位置、出线端的尺寸做了适配性调整，在保证整体外形比例与实物一致的前提下，对内部非外露结构做了合理简化，既保证模型外观的还原度，也控制了模型的整体面数，方便后续导入装配体使用。模型的结构拆分清晰，外壳、安装孔、光学窗口、导线各部分独立成特征，方便使用者根据需求调整尺寸参数，适配不同的项目装配场景，可用于光电检测相关设备的装配可视化、方案演示等场景，模型的整体尺寸比例经过反复校准，保证与同类型实物器件的安装尺寸匹配，能够直接用于虚拟装配的干涉检查与布局验证。
