商用电热炸薯条一体机结构设计

这款设备的核心定位是连锁快餐门店、商圈小吃档口与便利店鲜食区的一体化煎炸工位，把炸制、沥油、暂存与下部储物整合在同一立式柜体内，减少后厨多设备分散布置带来的动线折返。实际使用中，操作人员站在柜体正面即可完成取篮、投料、沥油和装盘，顶部平面同时承担临时放盘与调料备料功能，适合出餐节奏快、操作面有限的临街铺面。

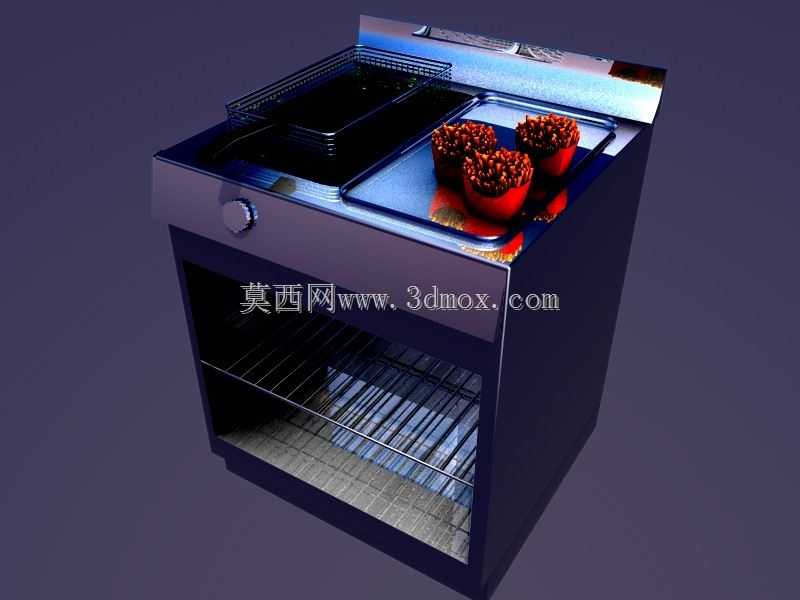

从功能分区看，台面上设置独立炸槽与旁侧置物区，炸槽上方配置金属炸篮，炸制完成后可将炸篮搭在槽边沥油，避免余油长时间浸泡食材。台面后部预留挡油边，降低沸油外溢风险；柜体下部为带格栅层架的储物空间，可存放滤油工具、备用物料或清洁用具，柜门与内腔形成相对封闭的收纳区。正面设置的控制旋钮用于调节加热档位，位置处于操作人员伸手可及的高度，观察与操作都不需要大幅俯身。

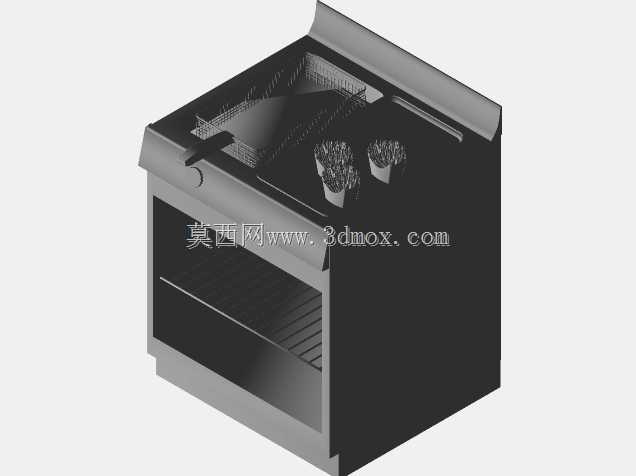

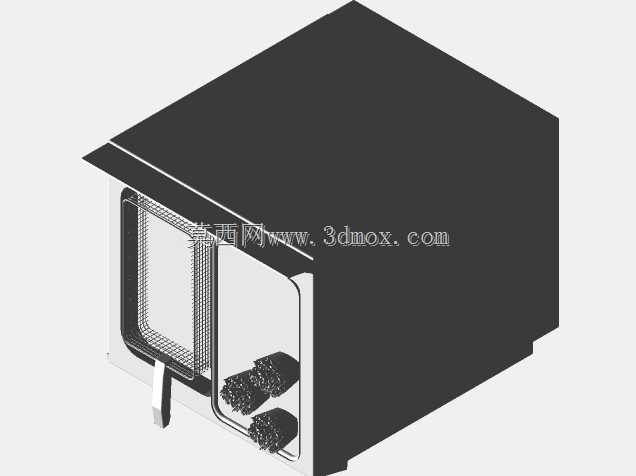

结构设计上，整机采用立式方箱布局，外壳以钣金折弯件为主，边角做过渡处理，既保证柜体刚性，也便于日常擦拭。顶部承托区需要兼顾耐热与清洁，因此模型中台面与炸槽区域做了明确分件，便于后续在工程图中展开板材、确定焊接或拼接边。炸篮采用丝网结构，重点在于网孔密度与边框强度的平衡：孔距过大则薯条易掉落，过小则油流阻力增大、沥油速度变慢；边框卷边可提升握持刚度，减少长期热胀冷缩后的变形。下部格栅层架则用条框支撑，在减轻重量的同时保证承重，避免整板积油积水。

安装边界方面，这类设备需在台面周边预留操作与散热空间，背部应离开墙面一定距离以满足通风和管线接驳，正面则要保证人员站立、取篮和开门互不干涉。柜体底部需落在平整防滑的地面上，若现场加装可调脚，可补偿地面高差并便于清理底部卫生。电源接入点应避开高温区和清洁水直接冲刷的位置，柜体后侧或侧下方走线更利于维护。三维建模时需要重点核对炸槽与台面的密封边界、旋钮与面板的开孔关系、炸篮升降行程，以及柜门开启后内部层架的抽拉空间，确保数字样机在装配阶段不出现干涉，并能直接为钣金展开、工位布置和设备选型提供尺寸依据。
