混凝土墙内嵌重型活板门结构

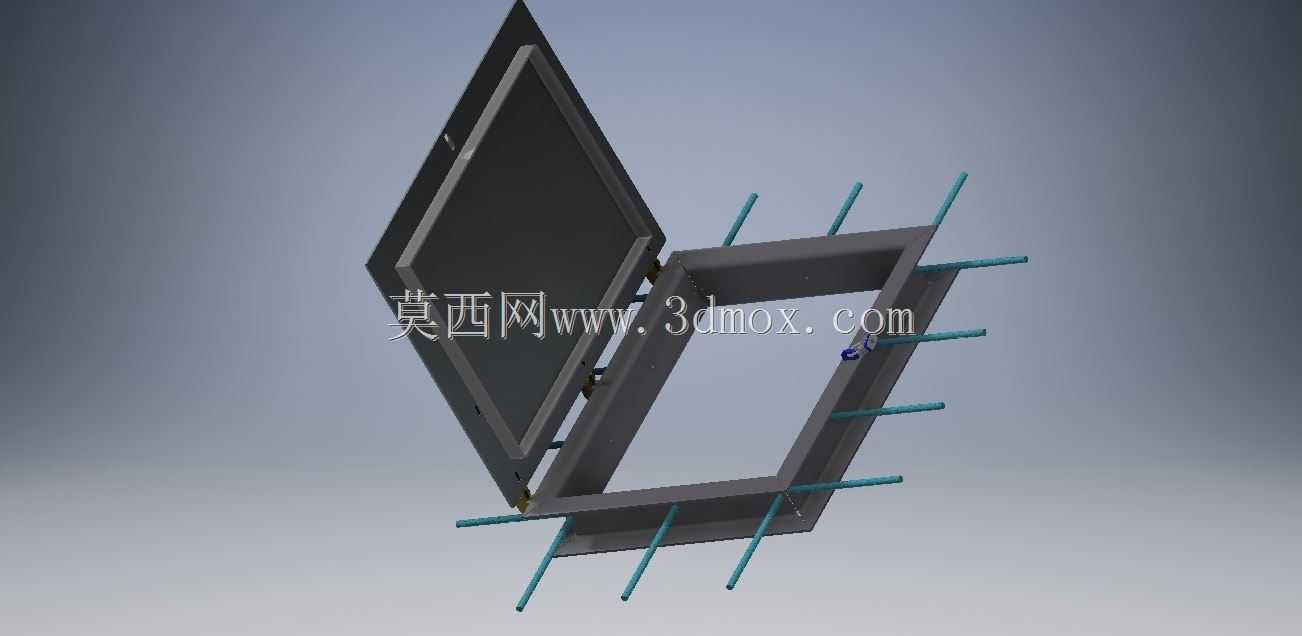

该构件用于现浇混凝土墙体中的通行或检修口，在墙体钢筋绑扎阶段随模板定位，混凝土浇筑后与结构形成整体。门板采用平板式钢结构，表面平整，关闭后可与墙面保持齐平，减少对后续装修和通行的影响。四周伸出的杆件用于与墙内钢筋或模板体系连接，承担定位、锚固和受力传递作用，避免后期安装时在成型墙体上大量剔凿。

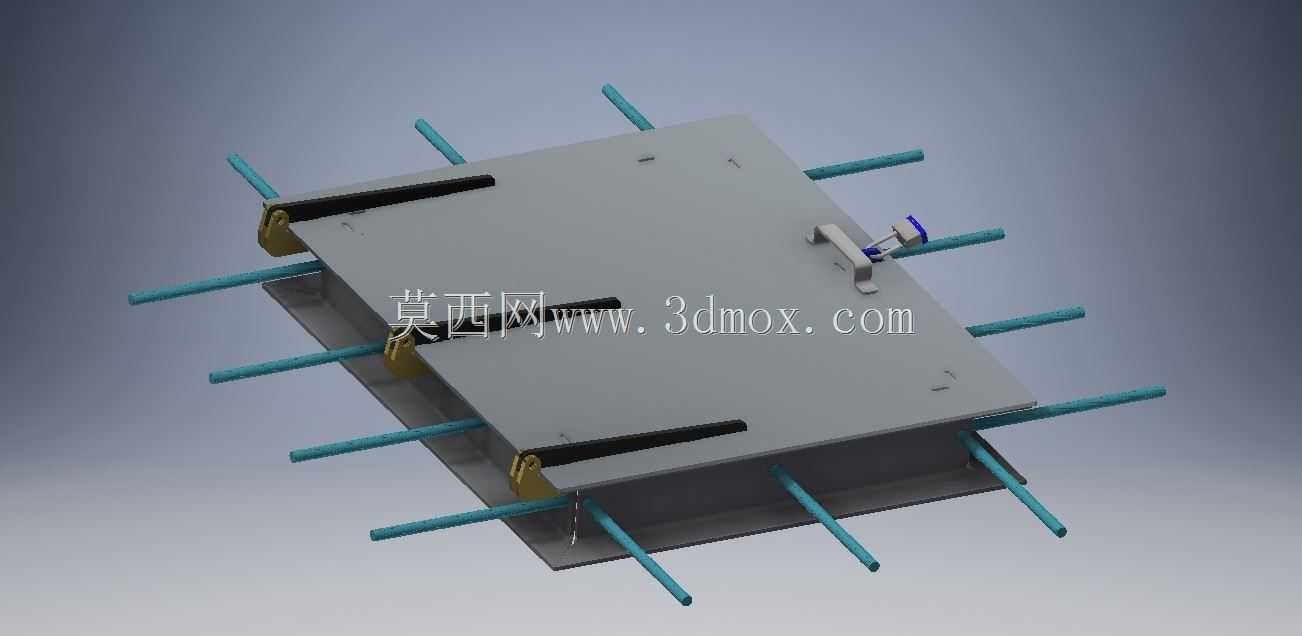

从结构布置看，门板周边设置多组连接点，杆件沿墙体厚度和水平方向交错伸出，能够将门扇受到的竖向荷载、侧向推力以及开启时的局部力矩分散到周围混凝土中。靠近门体边缘的黑色长条件可作为密封、承压或限位接触面，在关闭状态下减少门板与框体之间的间隙，同时改善受力接触状态。门板中部设置提手式开启件，便于人员从单侧操作；其位置避开主受力区，周边留有足够的手部操作空间。

设计时需要先确定墙体厚度、洞口净尺寸以及门扇开启方向，再反推预埋件长度和锚固点间距。若用于人防、管廊、设备夹层或地下通道等场景，门板与边框的搭接量应适当加大，锚固杆件伸入混凝土内的长度也要满足抗拔和抗剪要求。模型中各杆件并非简单装饰，而是体现了现场浇筑前的安装逻辑：它们需要与钢筋骨架绑扎或焊接固定，在混凝土浇筑过程中保持位置准确，防止偏移。

外形方面，主体为矩形板件，外部轮廓由墙体洞口尺寸决定，安装边界主要受墙厚、钢筋间距和模板支撑体系限制。门板开启轨迹范围内不应布置突出的管线或钢筋，预埋件与结构钢筋发生冲突时，应通过调整杆件走向或局部加强框体解决，而不是随意切除受力钢筋。闭合状态下，门板荷载通过边框和周边锚件传递；开启状态下，连接五金件承受门板自重，因此铰接或锁止区域需要有足够的板厚和加强措施。

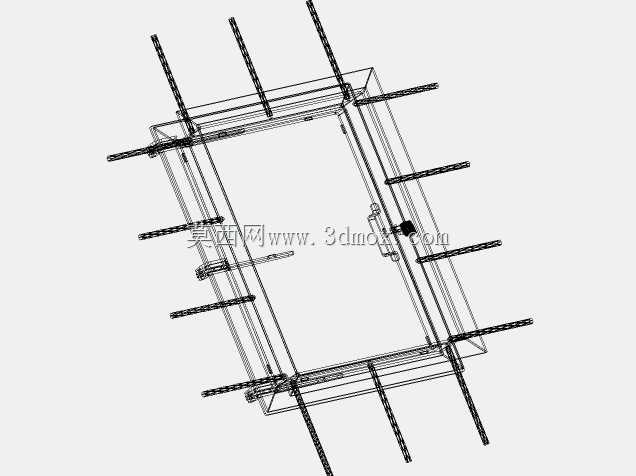

这类活板门的三维建模重点不在复杂曲面，而在装配关系和施工边界表达。板件、锚筋、提手、密封件和限位件之间的相对位置必须清晰，才能用于结构校核、模板预留和现场安装指导。对于需要频繁开启的检修口，还应在门板与混凝土接触处考虑防腐、防锈和磨损补偿；对于承受冲击或重载的部位，则应通过折边、加劲肋或加厚板提高整体刚度，避免长期使用后出现变形、卡滞或关闭不严。
