镀金款6.35转3.5mm音频转接头三维设计

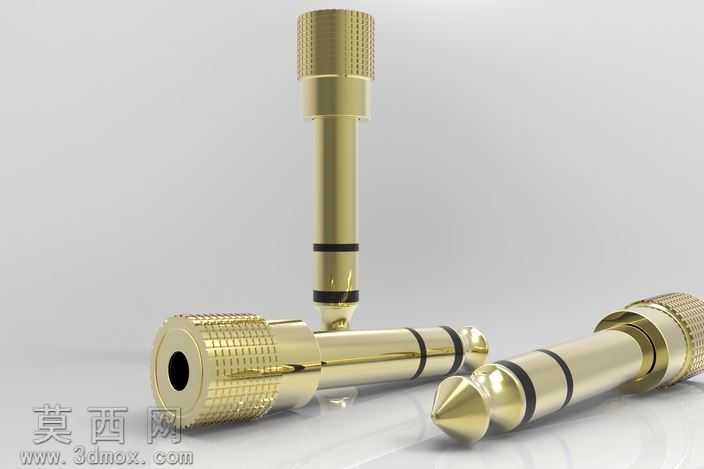

本作品为1/4英寸（6.35mm）转3.5mm音频转接头的三维建模渲染作品，建模阶段采用Rhino软件完成全参数化结构搭建，首先依据音频接插件的通用工业尺寸规范，绘制公头插芯的截面轮廓，通过旋转成型指令生成三段式镀金插芯主体，精准还原插芯上两道黑色绝缘隔离环的位置与厚度，确保插芯分段尺寸符合6.35mm大三芯音频插头的电气隔离标准。母头端的插孔结构采用抽壳与布尔运算结合的方式制作，预留3.5mm插头的插入腔体，腔体内部的接触弹片结构通过曲面拉伸、倒角处理完成，还原弹片的弹性接触形态。转接头外部的滚花防滑旋钮部分，采用圆周阵列纹理的方式制作，先绘制单个滚花齿的截面，通过环形阵列生成整圈防滑纹理，再与主体外壳做布尔合并，还原金属滚花的细腻触感。材质渲染阶段，金属主体部分采用高反射镀金材质，调整材质的粗糙度参数至0.12，还原镀金层温润的金属光泽与环境反射效果，两道绝缘环采用哑光黑色塑胶材质，粗糙度设置为0.7，与金属部分形成鲜明的质感对比。场景搭建采用浅灰色柔光背景，添加三点布光系统，主光从侧上方45度角打亮转接头主体，勾勒金属轮廓，辅光补亮暗部细节避免死黑，背光打出轮廓光分离产品与背景，最终渲染出的效果图清晰展现转接头的结构细节与材质质感。设计过程中充分考虑接插件的实际使用场景，公头与母头的同轴度严格控制在0.02mm以内，确保音频信号传输的稳定性，外壳滚花部分的纹理深度设置为0.15mm，既保证防滑效果又不会硌手，整体结构紧凑，还原了商用音频转接头的真实形态与工艺细节，可用于产品展示、结构验证等场景。
