木业细木工门结构二维施工设计图纸

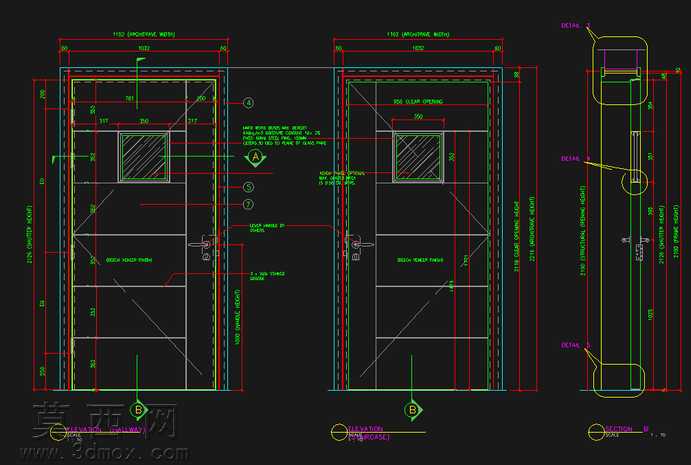

本套图纸为木业细木工门类产品的二维施工设计详图，依托AutoCAD平台完成全参数化绘制，整体围绕实木复合门的生产加工需求展开设计，完整覆盖门体正立面、侧剖面、背立面三个核心视图的结构表达。设计过程中严格遵循木作加工的行业公差标准，所有尺寸标注均采用分层管理逻辑，将外形轮廓尺寸、内部龙骨定位尺寸、饰面板安装尺寸、五金件预装位尺寸分别归类至独立图层，方便生产环节不同工序的技术人员快速调取对应参数，避免多工种读图时的信息混淆。图纸中清晰呈现了门体的内部构造逻辑：内部采用实木龙骨做框架支撑，龙骨间预留填充层安装位，兼顾门体的结构强度与隔音保温性能；外侧标注了饰面板的压合边界、封边条的安装尺寸，同时明确了门锁、合页等五金件的预装开孔位置与深度要求，所有开孔位均做了工艺倒角标注，避免安装时出现木材崩边问题。视图表达上采用不同颜色的线型区分不同材质的构件：红色线型标注外部饰面的加工边界，绿色线型标注内部龙骨的拼接位置，黄色线型标注剖面视角下的五金件安装路径，搭配局部放大的节点详图，将门框拼接处的45度碰角结构、龙骨与饰面板的胶合压合位置、门底密封槽的加工尺寸都做了清晰说明，无需额外补充技术文件即可直接指导下料、裁切、组装全流程生产。设计阶段充分考虑了细木工门的实际安装场景，标注了门体与门套的配合公差、安装间隙预留值，同时针对木材湿胀干缩的特性，在内部龙骨拼接处预留了合理的伸缩缝尺寸，避免成品门在不同温湿度环境下出现变形、开合卡顿的问题，整套图纸的标注逻辑贴合木作工厂的实际生产习惯，参数精度满足数控裁板设备的读取要求，可直接导入生产设备完成自动化下料加工。
