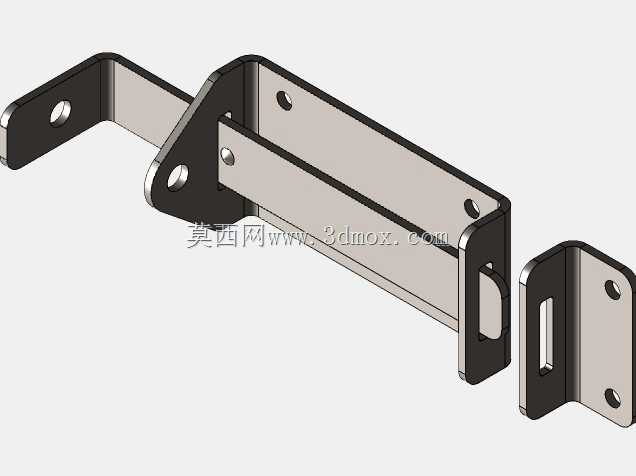

钣金折弯式费乔查托锁扣连接结构

这类锁扣连接结构常被应用在需要频繁开合的设备舱门、检修盖板、可拆卸防护外罩场景中，在小型工业设备、户外机柜、特种车辆附属舱体上都能见到同类结构的身影，核心作用是实现两个独立构件的快速扣合锁紧，不需要额外工具就能完成开合操作，同时能保证扣合状态下的连接稳定性，避免设备运行过程中因为振动出现松脱移位的问题。从结构设计来看，整体采用冷轧钢板折弯成型工艺，所有弯折处都做了适配板材厚度的内R处理，避免折弯处出现应力集中导致的开裂问题，构件上的安装孔位都做了沉台设计，安装后螺丝头不会突出构件表面，既不会干涉相邻部件的运动轨迹，也能减少安装后剐蹭操作人员的风险。锁扣的公母件配合间隙经过反复校核，扣合时不会出现卡滞，扣合到位后有明确的到位触感，不需要额外做位置确认。设计过程中优先考虑了安装边界的适配性，固定端的折弯支臂做了偏移设计，能够避开安装面的凸起焊缝、加强筋等结构，不需要对原有安装基面做额外加工就能直接固定；活动端的长圆孔设计预留了一定的调节余量，能够抵消两个安装面之间的装配误差，哪怕安装时存在1-2mm的位置偏差，也能顺利完成扣合，不会出现锁扣扣不上或者扣合后松动旷量过大的问题。整个构件的板材厚度根据常用锁紧力需求做了匹配，日常使用场景下承受常规的拉扯、振动载荷不会出现永久变形，锁扣的咬合边做了翻边强化处理，反复开合数千次也不会出现咬合边磨损变钝导致的锁止失效。在实际选型适配时，需要注意两个安装面的相对高度差要落在结构允许的调节范围内，固定支臂的安装孔中心距要和设计值保持一致，避免安装后出现锁扣歪斜，影响扣合手感和锁紧可靠性。这类结构相比传统的螺丝固定方式，能大幅缩短设备检修、部件拆装的时间，不需要携带拆装工具就能完成操作，在需要频繁开启的维护点位上，能有效降低运维人员的操作负担。
