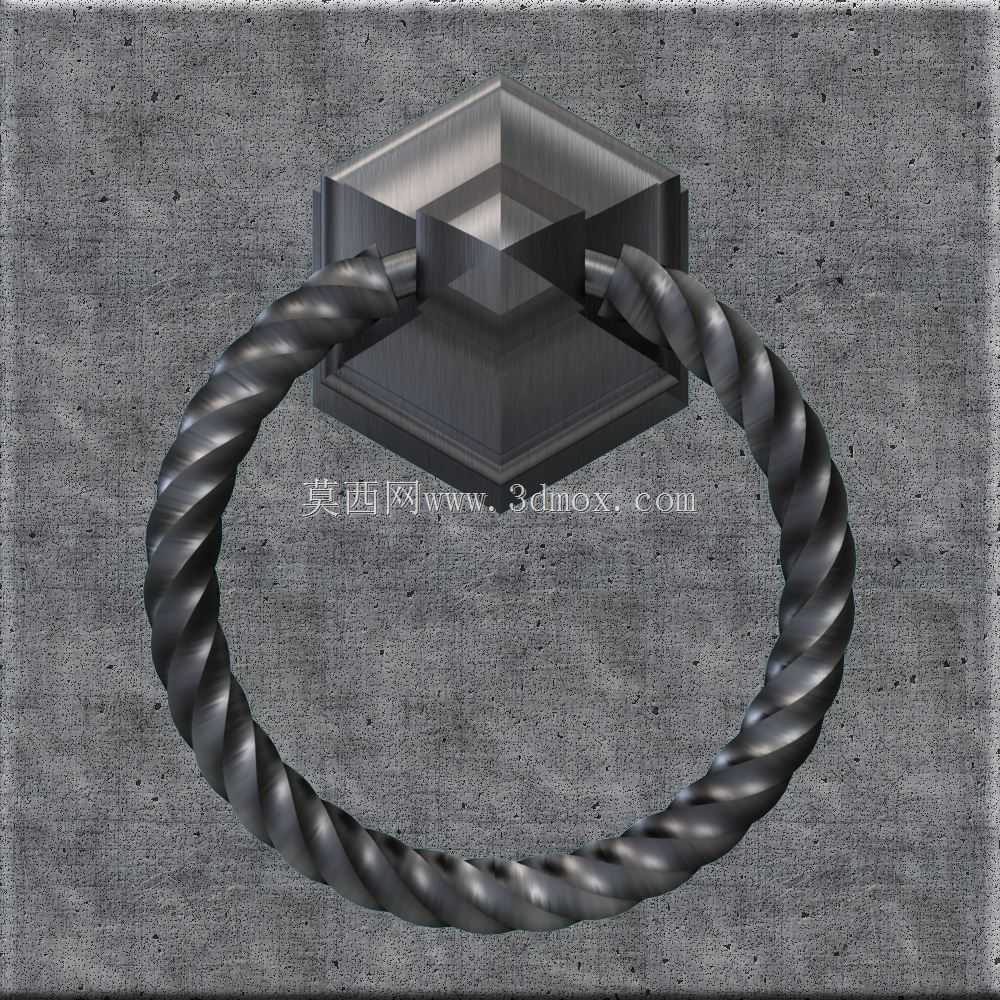

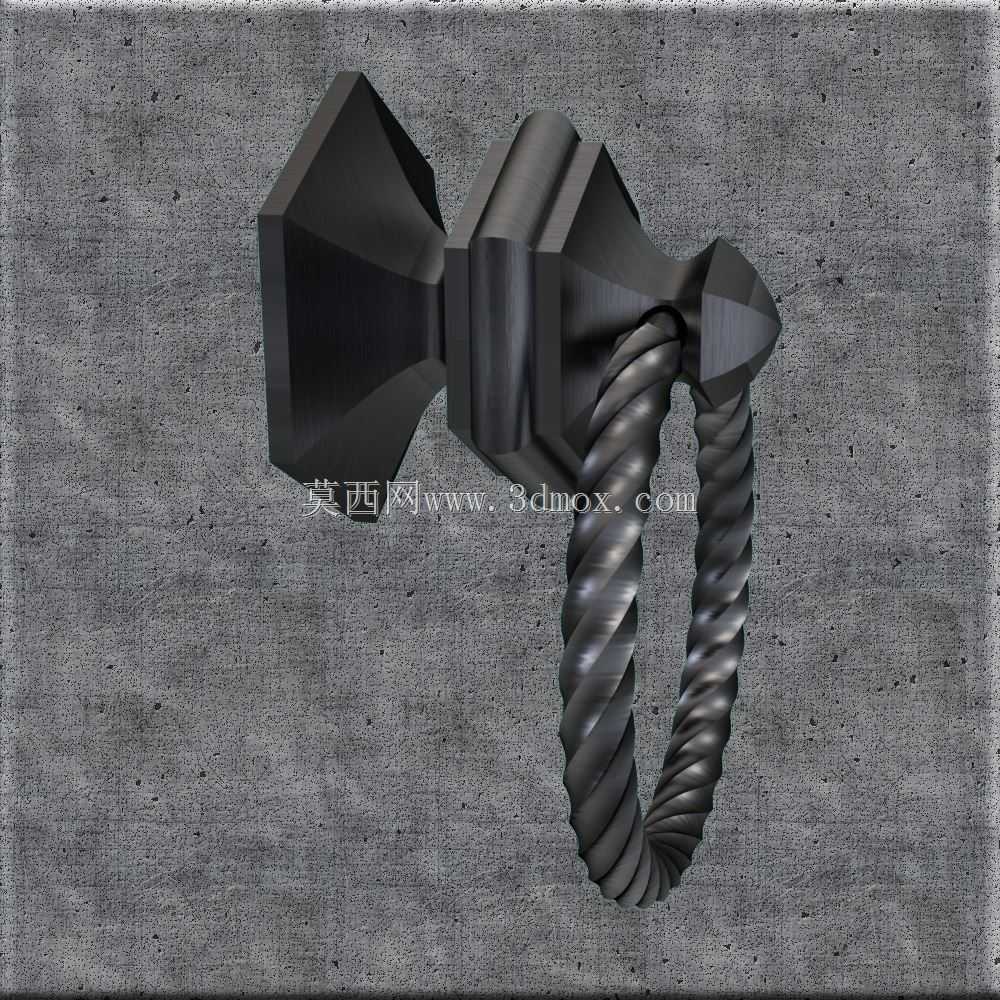

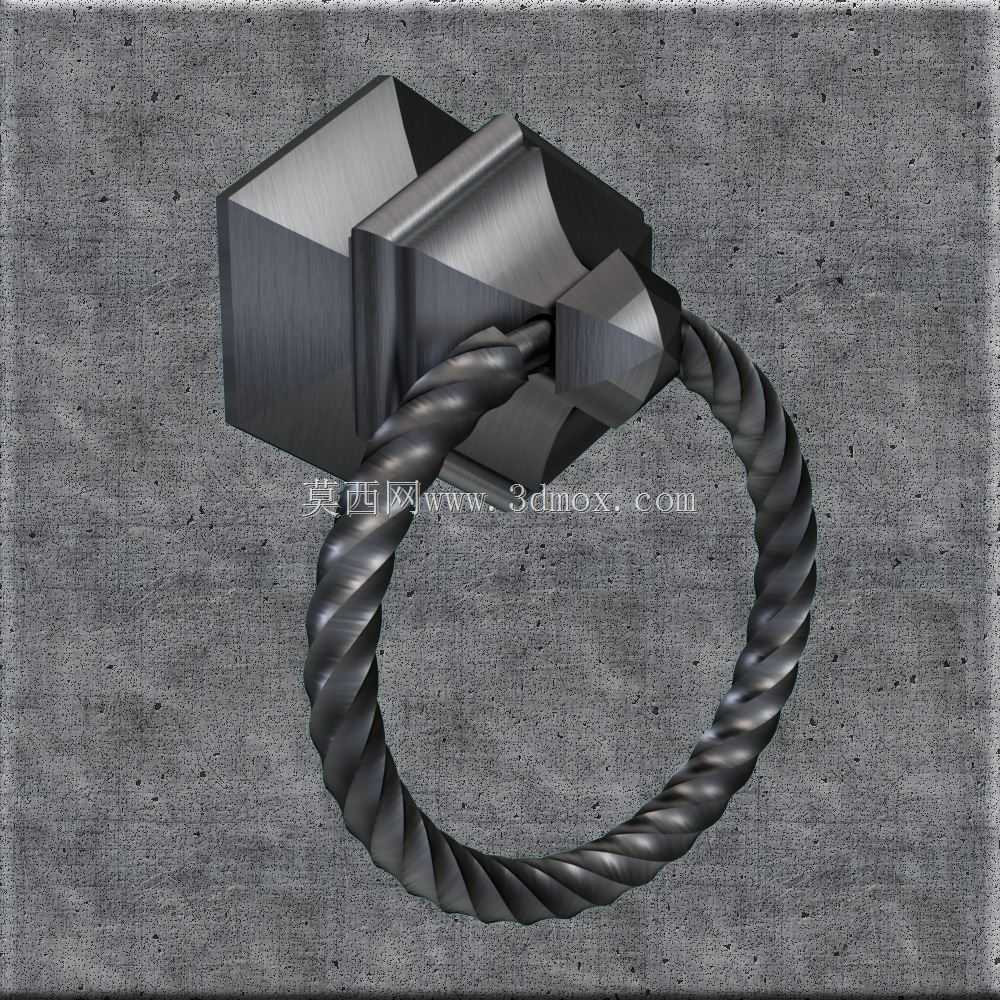

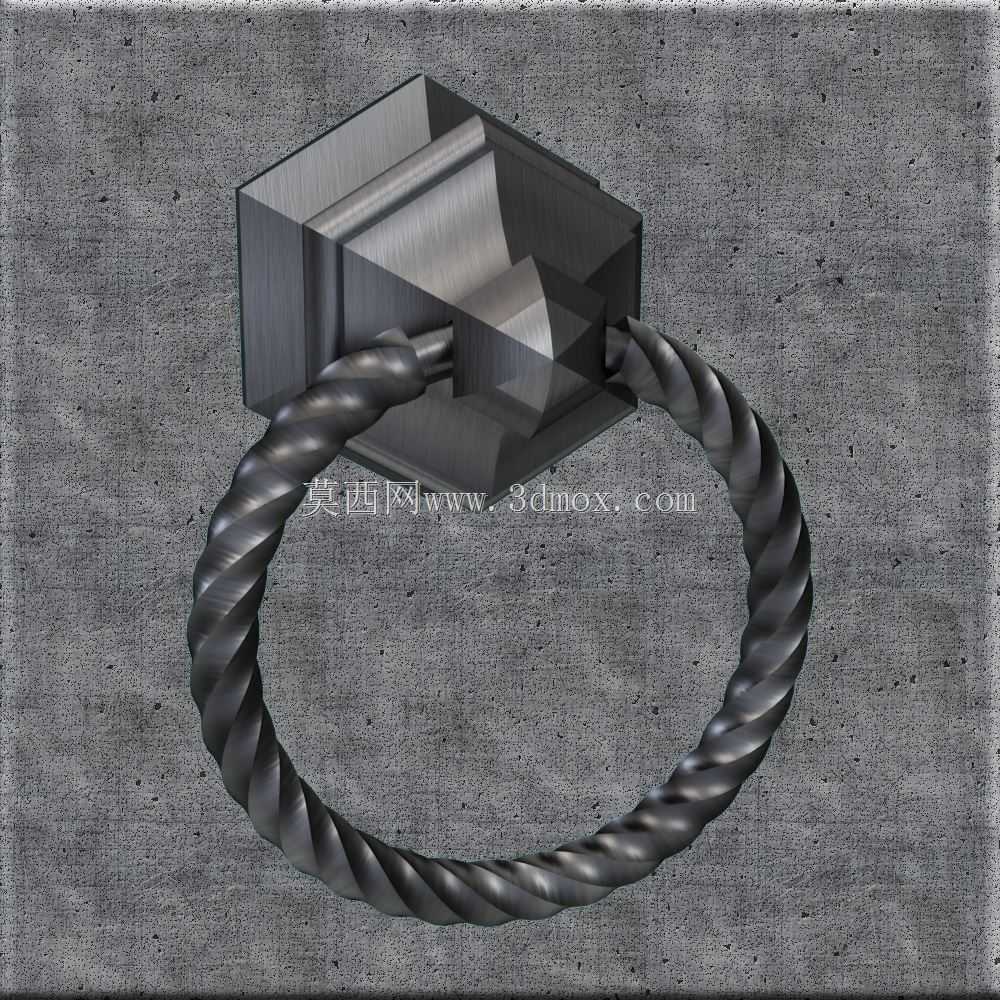

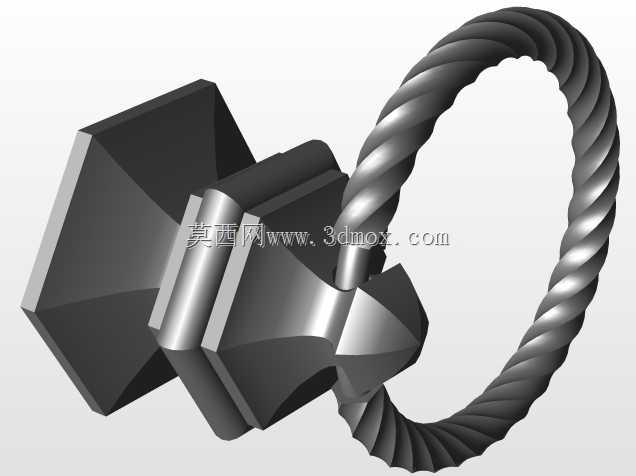

扭纹环式熟铁执手结构三维设计

这类带扭纹环的熟铁执手，多应用在复古风格工业风柜体、重型工具箱、仿古舱门以及户外铁艺围护结构的启闭构件上，区别于普通冲压薄铁皮拉手，整体采用实心熟铁锻打成型的结构逻辑，核心受力基座做了多面棱台的加厚设计，避免长期拉拽受力出现基座变形、连接孔位滑牙的问题。从实际安装场景来看，基座的安装面做了平整贴合处理，预留的沉头安装孔位可适配M6-M8规格的紧固螺丝，安装后基座与被安装面完全贴合，不会出现翘起、受力不均的情况，基座整体的外轮廓尺寸控制在45mm见方，突出安装面的厚度约22mm，既不会因为突出过多造成通行剐蹭，也能保证足够的握持受力强度。连接环部分采用扭绞麻花结构，并非单纯的装饰设计，扭纹形成的凹凸纹理可以大幅提升手部握持时的摩擦力，即便手上沾有油污、水渍，拉拽启闭时也不会出现打滑脱手的情况，环体内径控制在35mm左右，可容纳成年人四指穿入握持，满足大力度拉拽的操作需求，环体与基座的连接部位做了加粗的过渡轴颈，配合环形铆接结构，避免环体反复转动出现松脱、断裂的问题，可承受超过150kg的径向拉拽力，完全满足重型舱门、满载工具柜的启闭受力要求。设计过程中优先考虑了户外使用的耐候性，整体结构没有易积水的凹槽死角，扭纹的螺旋曲面可以让雨水自然滑落，不会出现积水锈蚀的问题，棱台式的基座设计也避免了直角磕碰易掉漆的问题，棱边做了小角度倒角处理，即便人员意外磕碰也不会造成尖锐划伤。从结构建模的逻辑来看，环体的扭纹采用螺旋扫掠成型，每一段扭纹的螺距控制均匀，保证握持时的触感一致，基座的多面棱台结构采用实体拉伸加拔模处理，既保证锻造成型时的脱模便利性，也提升了整体的视觉厚重感，连接部位的轴颈与环体的配合间隙控制在0.2mm以内，既保证环体可以灵活转动，又不会出现晃动量过大的旷量问题。这类执手在实际选型时，多用于对承重、耐用性要求较高的场景，相比普通锌合金压铸拉手，熟铁材质的抗冲击性能更强，即便受到外力磕碰也不会出现脆裂问题，表面做发黑或者仿古铜处理后，可适配不同的装修风格，兼顾实用性与装饰性，安装时不需要额外的预埋构件，直接通过螺丝从外侧紧固即可，后期维护更换也十分便捷，不需要对安装基面做破坏性拆解。
