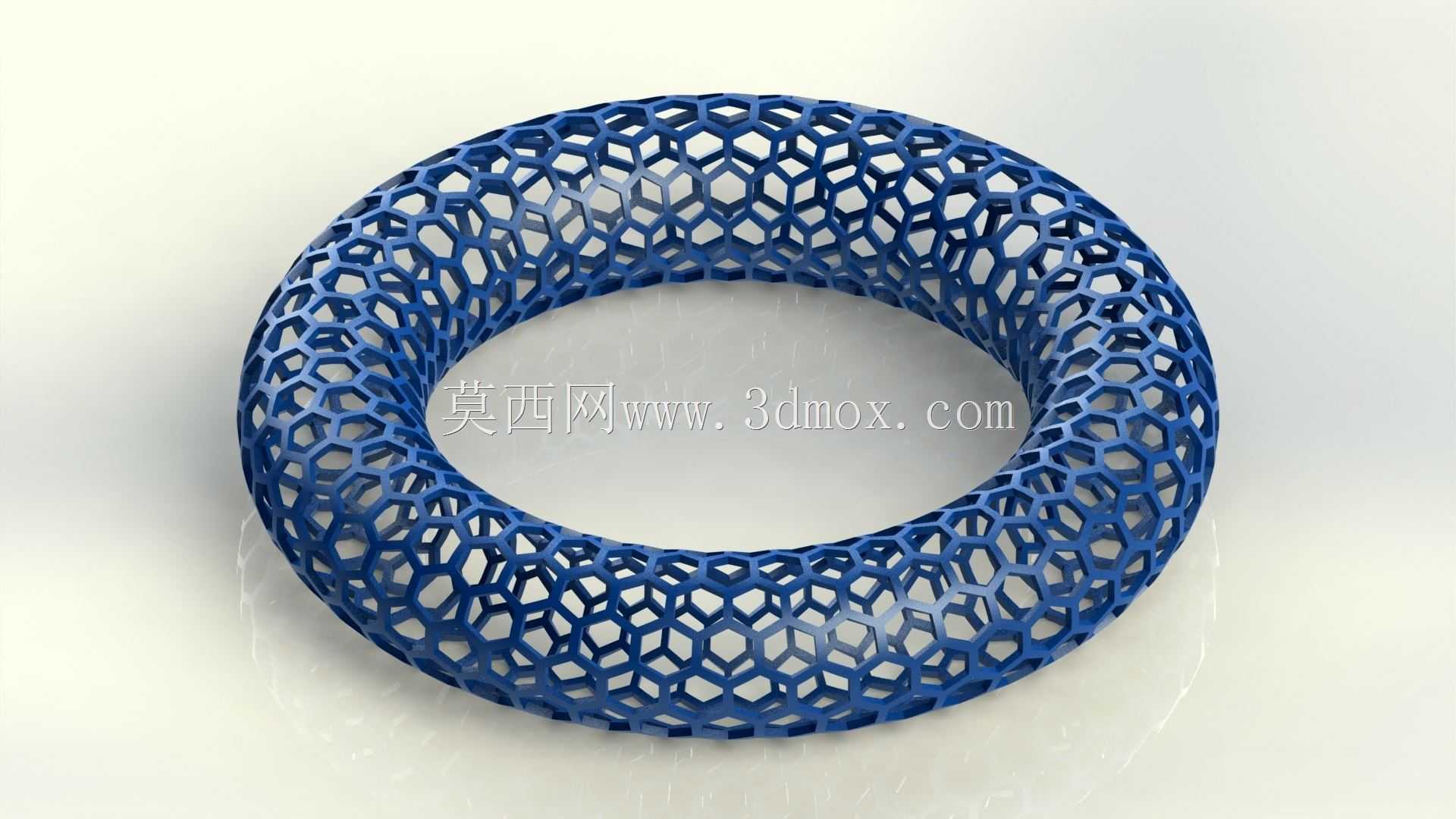

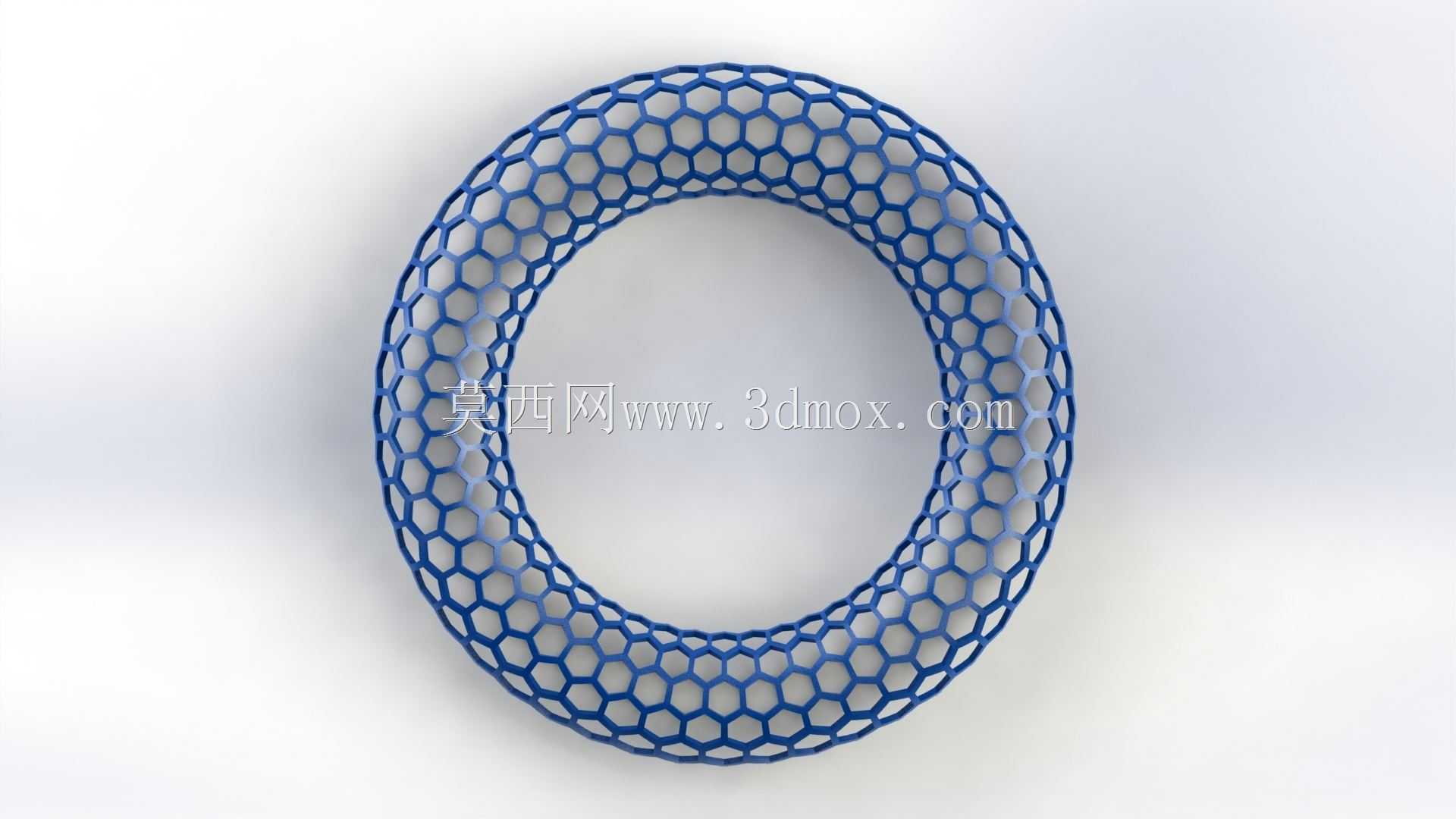

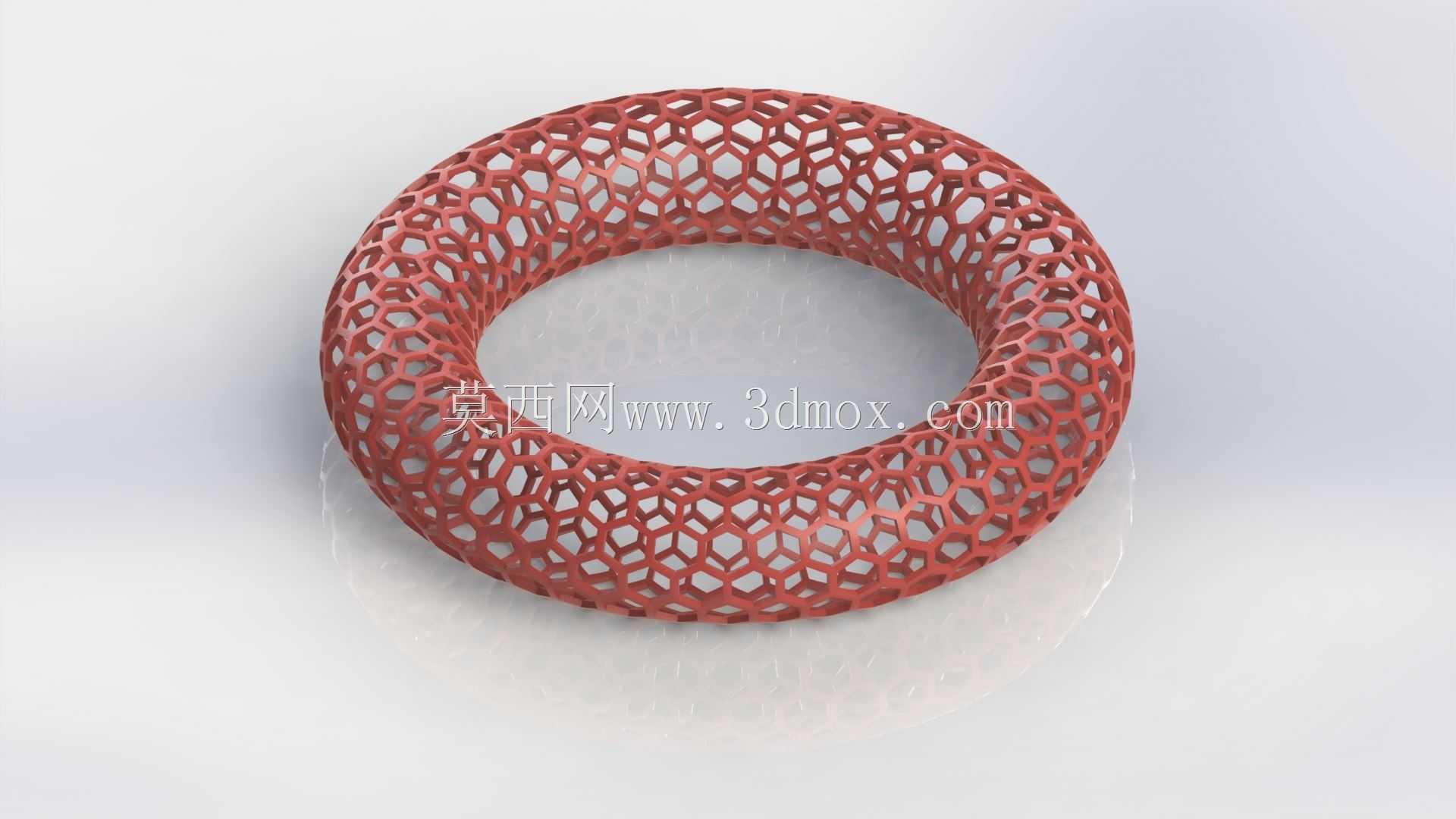

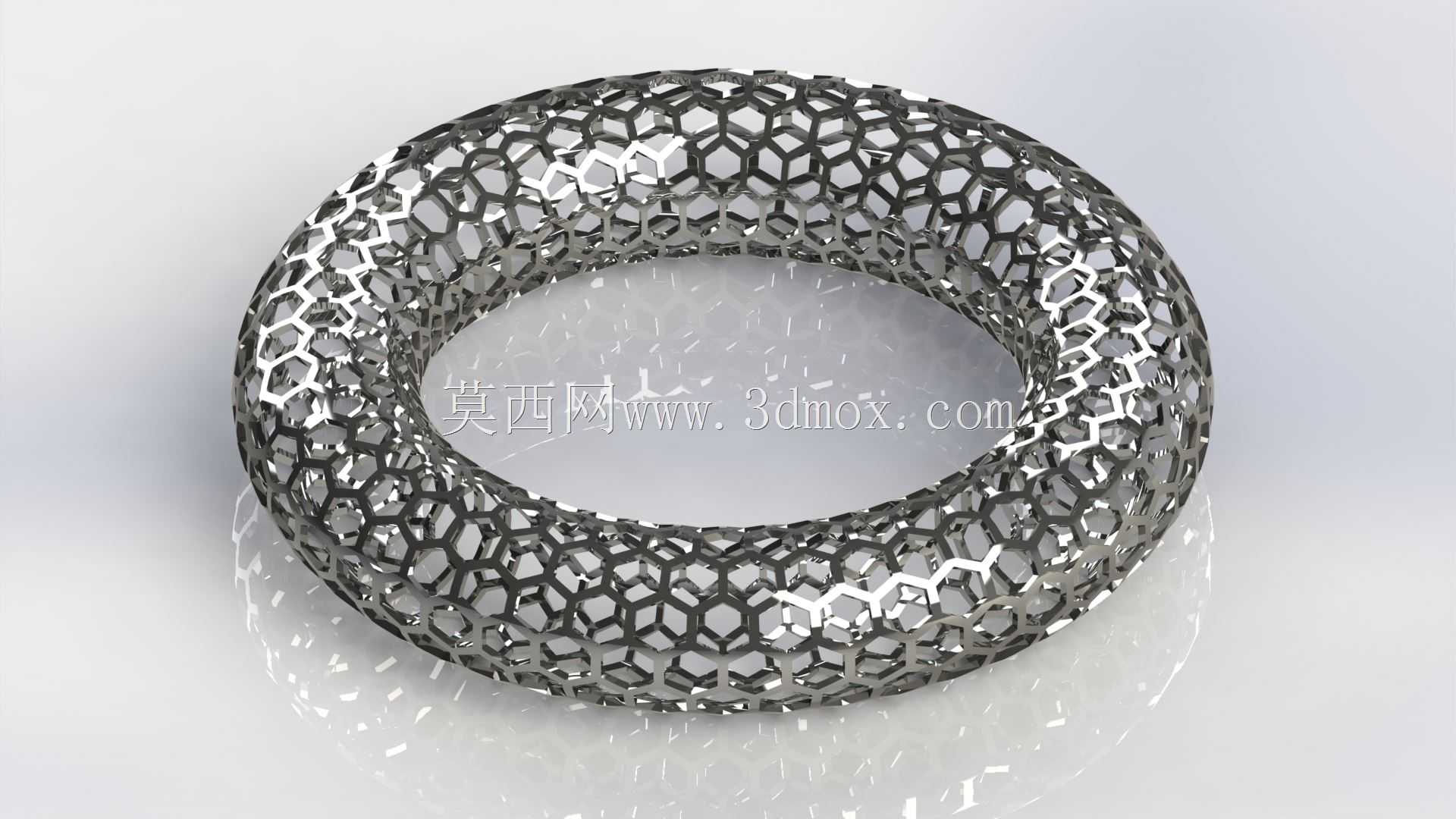

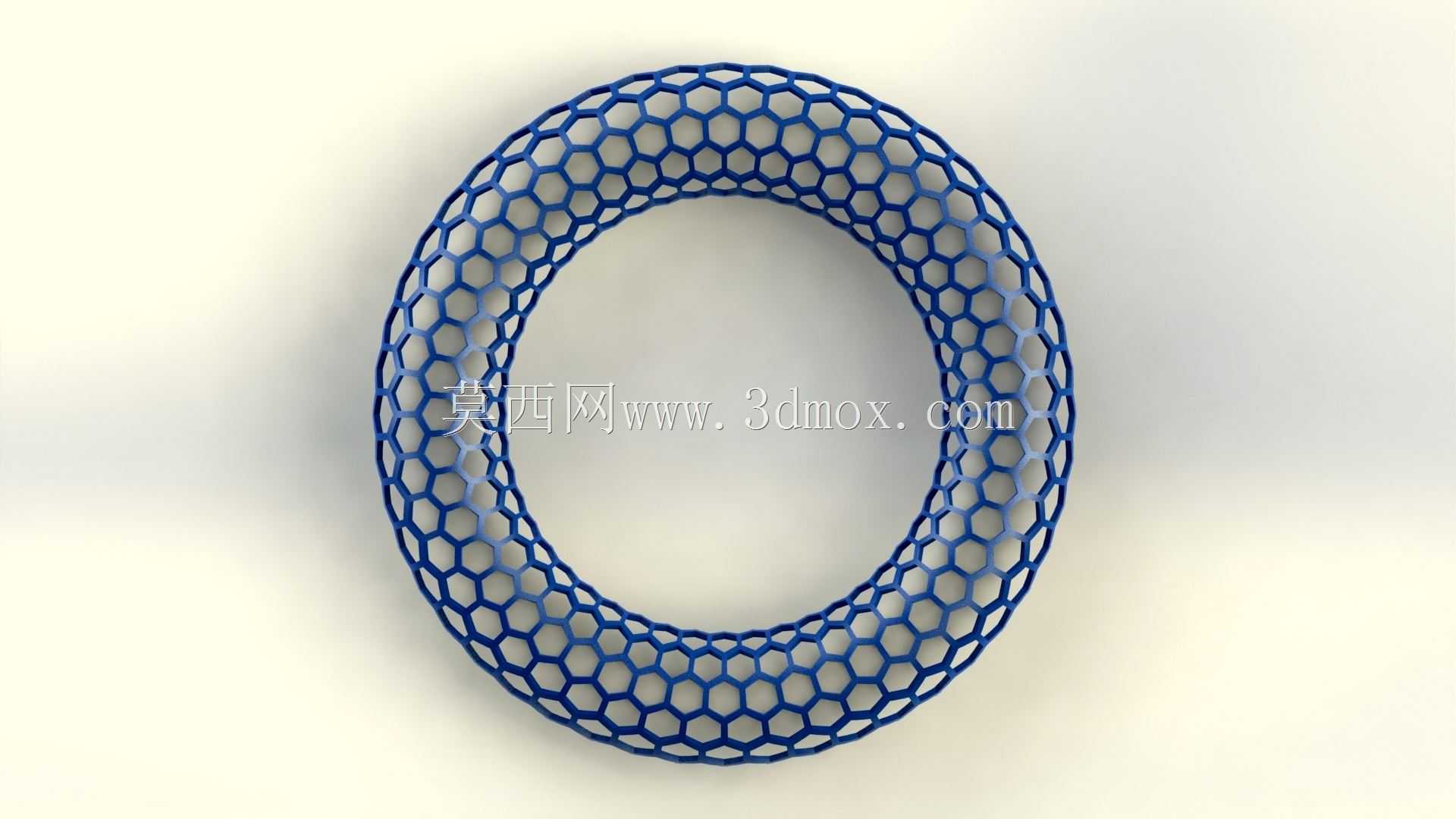

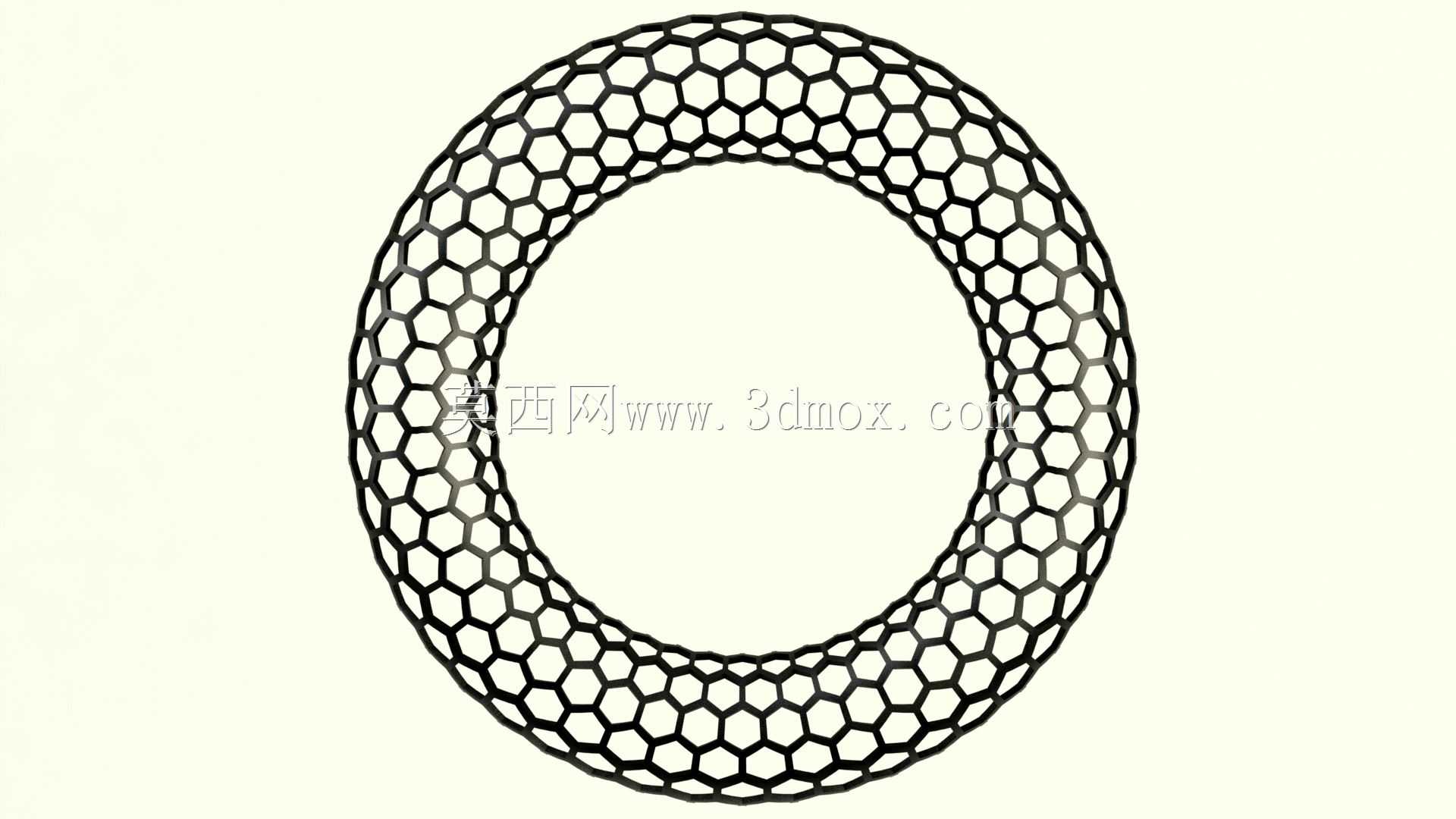

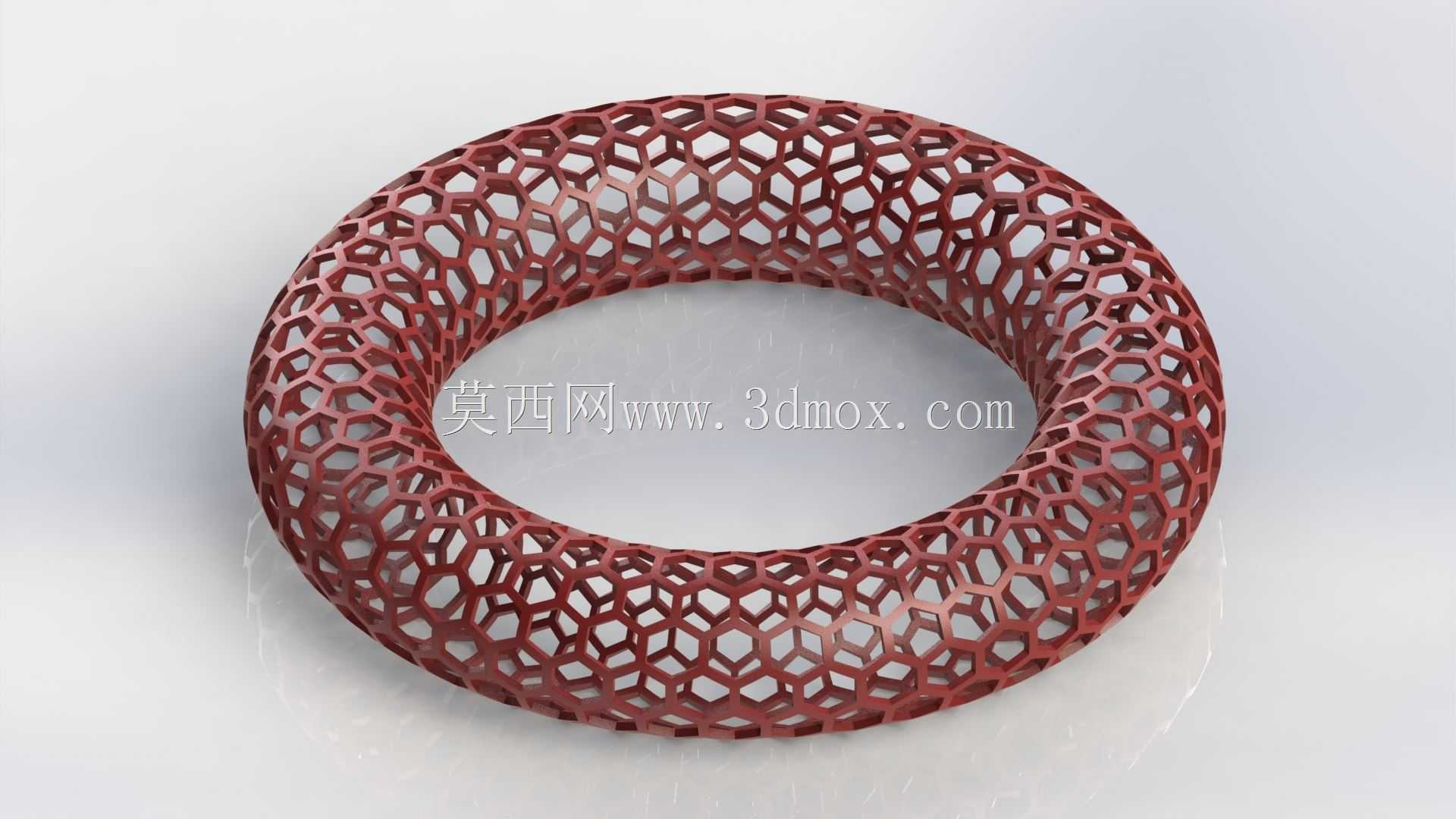

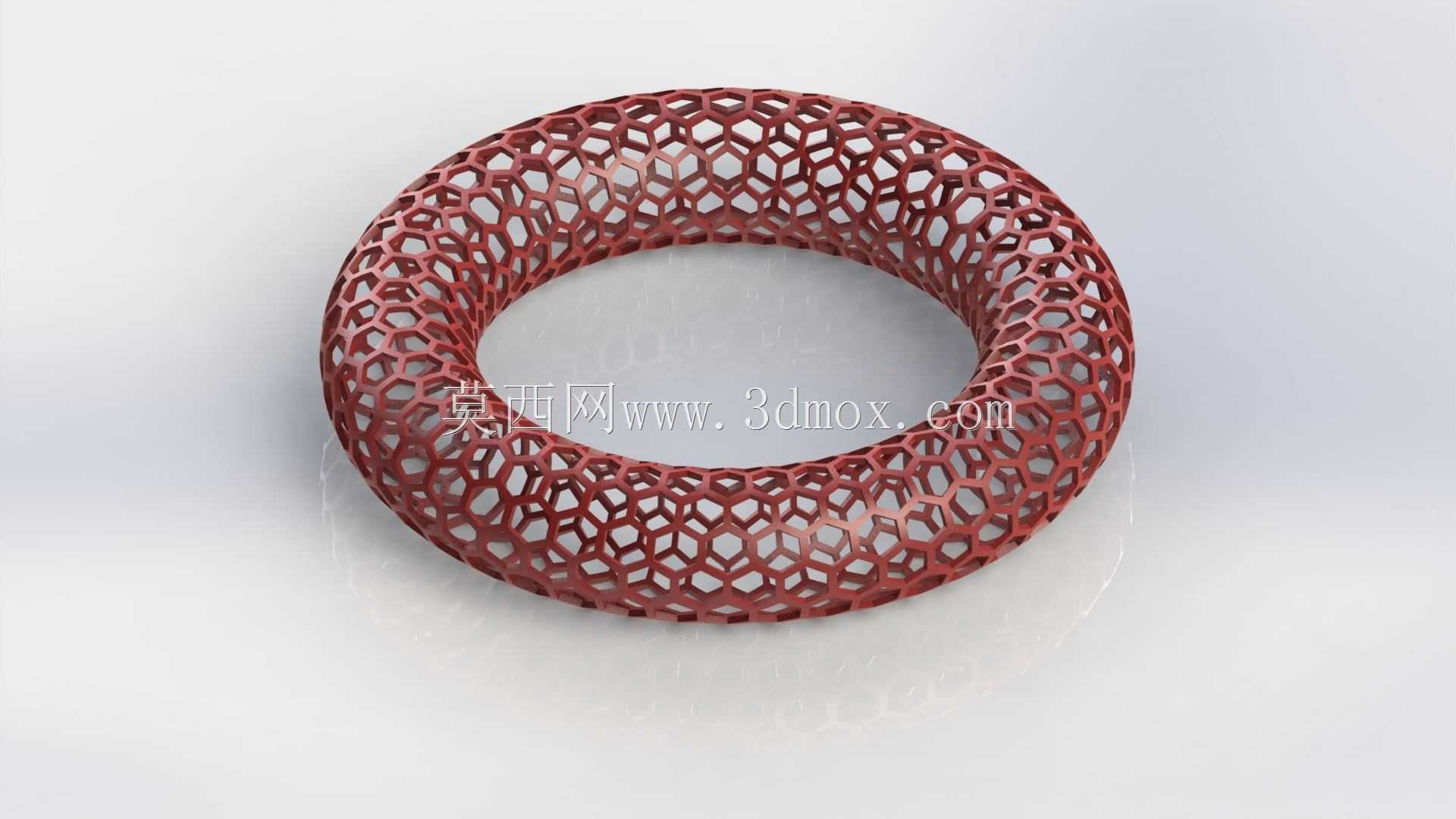

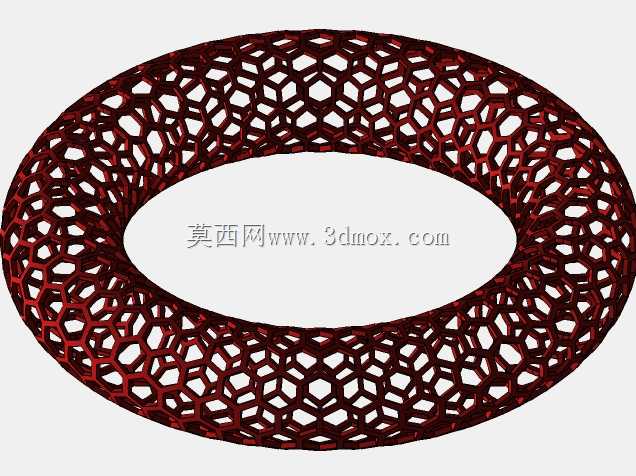

六边形网格镂空圆环结构设计作品

这类六边形网格镂空圆环结构，在工程领域的应用场景覆盖多个细分方向，在流体换热场景中，镂空的六边形网格结构可以让流体均匀穿过环体表面，相比实心圆环能大幅提升换热接触面积，常被用作换热设备内部的导流均流构件，安装在流体管路的转弯段，既可以支撑管路内壁避免流体长期冲刷导致的管壁形变，又能通过网格的分流作用降低流体紊流带来的管路振动。在轻量化结构支撑场景中，六边形网格的力学特性可以在大幅降低结构整体重量的前提下，保留足够的环向与径向支撑强度，相比同尺寸的实心圆环，重量可降低六成以上，适合用在对自重有严格要求的航空航天配套支撑构件、轻量化设备的环形框架部位。设计这类结构时，首先要确定圆环的整体内外径边界尺寸，匹配安装位置的空间限制，环体的截面直径需要根据实际承载需求计算，避免截面过细导致网格筋条刚度不足，或是截面过厚失去轻量化的设计意义。六边形网格的排布需要沿着圆环的环向曲率做连续适配，不能直接将平面六边形网格弯曲包覆，否则会出现环体内侧网格挤压变形、外侧网格拉伸稀疏的问题，建模时需要沿着环体的曲面法向生成网格单元，保证每一处六边形筋条的宽度保持一致，避免局部应力集中。筋条的厚度需要根据使用场景的载荷类型调整，如果是用作静态支撑构件，筋条厚度可以适当取薄，若是承受动态交变载荷，需要在网格的节点位置做小圆角过渡，降低应力集中系数，避免长期载荷下节点位置出现疲劳断裂。这类结构还可以用作过滤设备的内置支撑骨架，套在过滤滤芯的外侧，六边形网格的均匀开孔可以保证过滤过程中流体的通过效率，同时环体的整体刚度可以支撑滤芯在反向冲洗时不被压力压溃，安装时需要匹配滤芯的外径尺寸，保证环体内壁与滤芯外壁的贴合间隙控制在合理范围，避免出现旁漏的问题。在文创展示与建筑装饰领域，这类环形网格结构也常被用作异形装饰构件，均匀的六边形排布自带规整的几何美感，镂空结构可以让光线均匀穿过，配合表面处理工艺能实现独特的视觉效果，此时设计的重点会偏向网格尺寸的视觉协调性，在保证结构强度满足安装运输要求的前提下，调整六边形的大小与筋条宽度，匹配整体装饰方案的视觉比例。
