60级双子座教育船船体分段结构

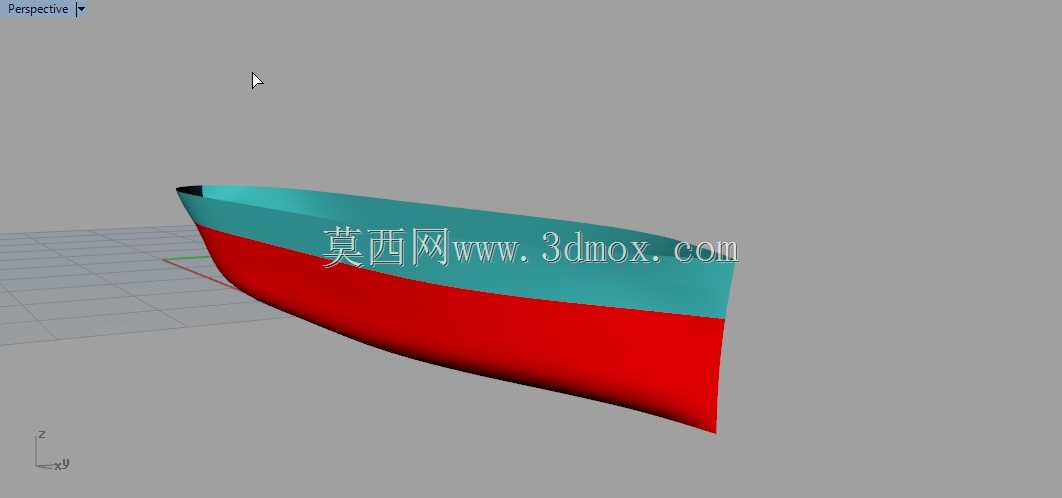

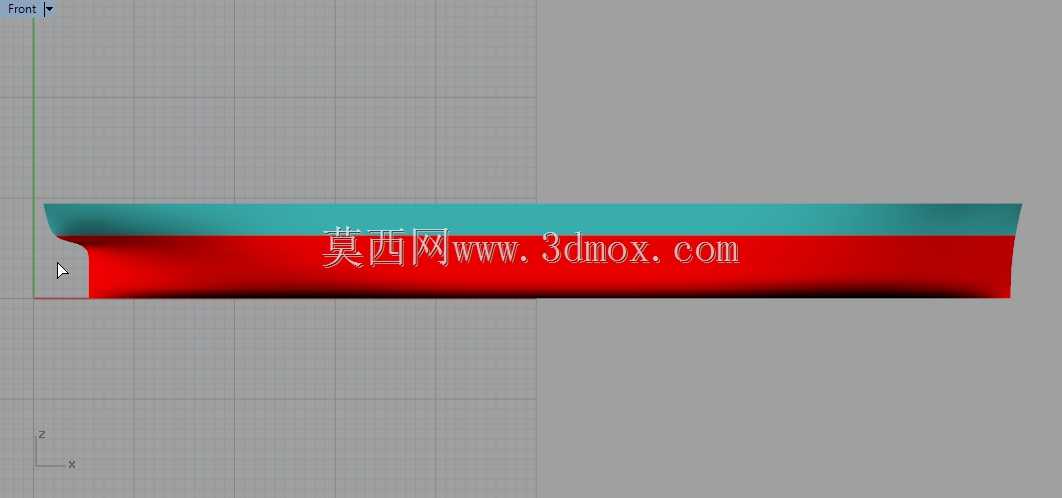

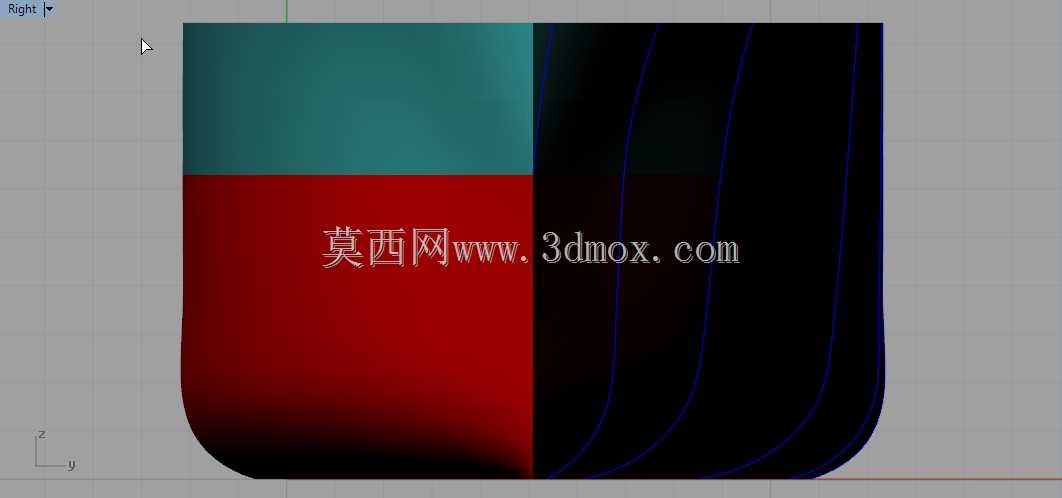

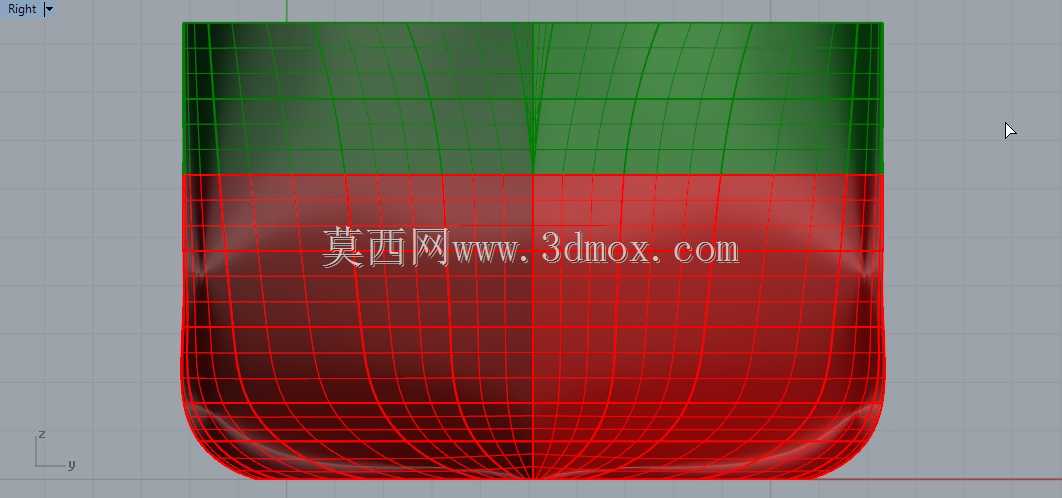

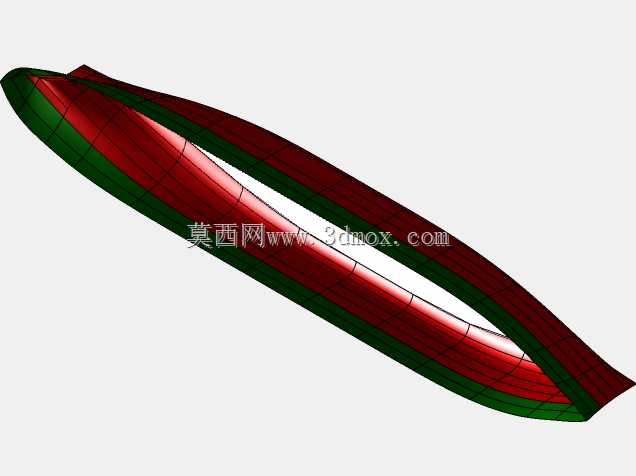

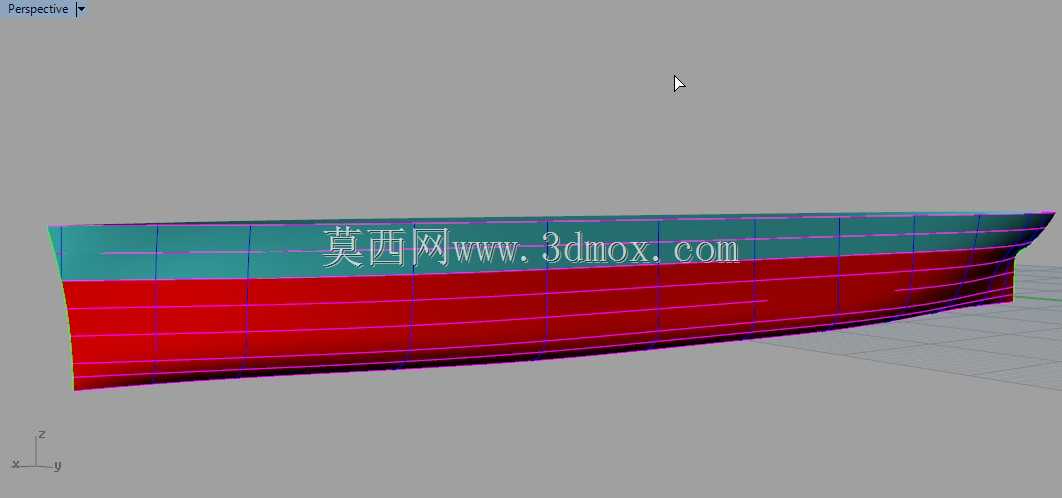

该船体分段模型面向船舶教学实训场景搭建，可用于航海类院校船舶构造课程的直观演示，帮助学员快速理解小型船舶主船体的线型构成、外板分色对应的载重区域划分逻辑，也可作为船舶建模入门阶段的线型练习参考样例。从实际用途来看，该分段还原了60英尺级小型教学船的中部主船体结构，对应实船中承载主要浮力、衔接首尾段的核心舱段部分，日常实训中可配合剖面教具讲解干舷、水线位置的工程定义，也能辅助演示外板涂装的区域划分规则——模型中青绿色部分对应实船重载水线以上的干舷外板区域，红色部分对应水线以下的船底外板区域，和实船涂装规范完全对应。设计思路上，建模阶段优先还原船体的光顺线型，从船体型线图的站线、水线、纵剖线三向光顺校验入手，先搭建船体曲面的骨架控制线，再通过双轨扫掠生成连续外板曲面，避免曲面出现褶皱、曲率突变的问题，保证船体线型的流体力学合理性；分段截断位置选择在中部平行中体的前后端，既保留了船体最具代表性的线型变化段，也控制了模型体量，方便教学场景下的展示与拆解。从安装边界与尺寸逻辑来看，该分段的截断端面预留了和首尾段对接的基准边，端面的型值点完全匹配对应站线的型值表数据，实船对接时可直接沿端面的基准线完成分段合拢定位，不需要额外修配外板边缘；模型还原的外板厚度对应实船的钢板厚度比例，船底区域的外板厚度略大于干舷区域，符合小型钢质船舶的结构强度设计逻辑，船底的折角位置做了圆弧过渡处理，减少航行时的应力集中，也能降低水流阻力。日常教学应用中，该模型可配合Rhino的曲面分析工具，讲解船体曲面的曲率检查、光顺性调整方法，也能用来演示船舶外板的展开下料逻辑，帮助学员理解从三维曲面到二维板材的转换过程；对于船舶建模初学者而言，该分段的线型复杂度适中，既包含了船底的曲面过渡，也有干舷区域的平缓曲面，适合作为曲面建模的进阶练习素材，建模过程中可重点关注船舷侧边线、船底龙骨线的连续性，以及水线位置的曲面衔接精度，避免出现水线处曲面错位影响后续流体仿真计算的问题。
