折返式Π形双跑室内钢木楼梯结构

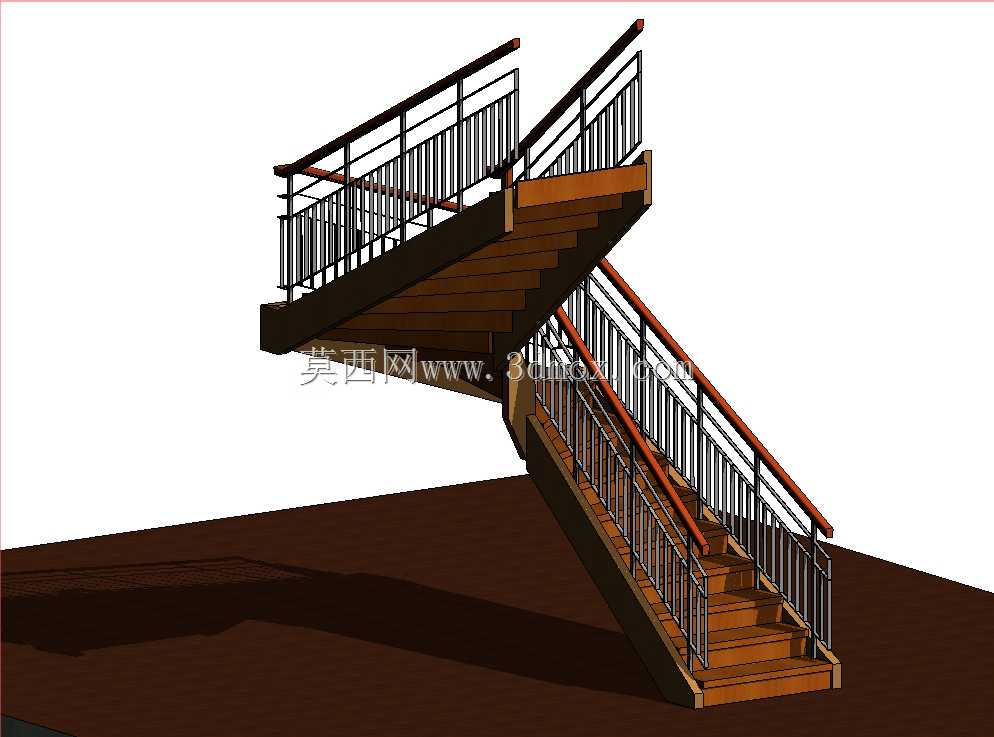

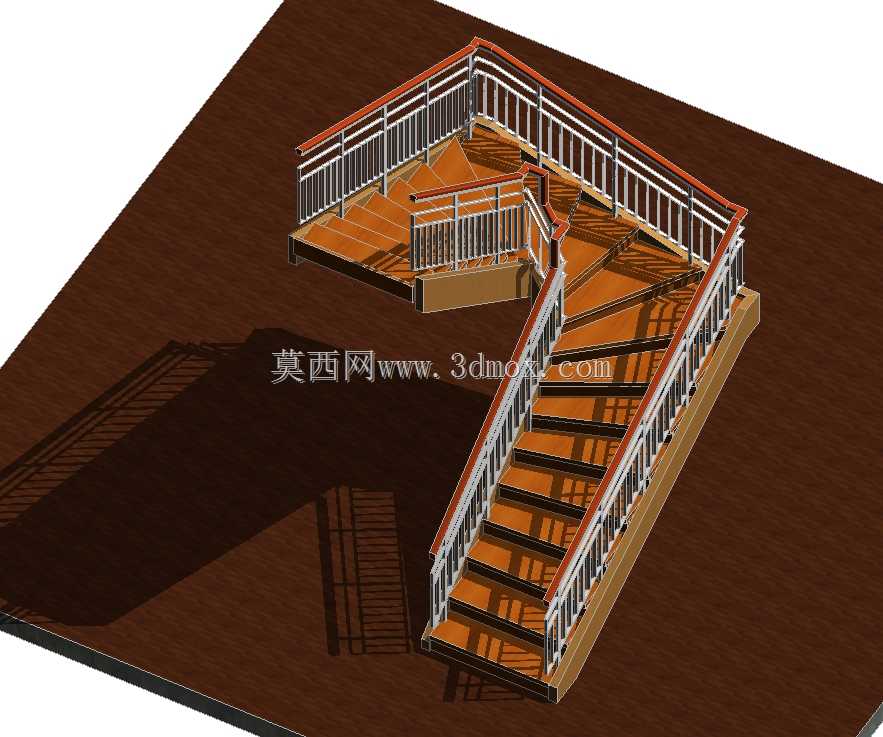

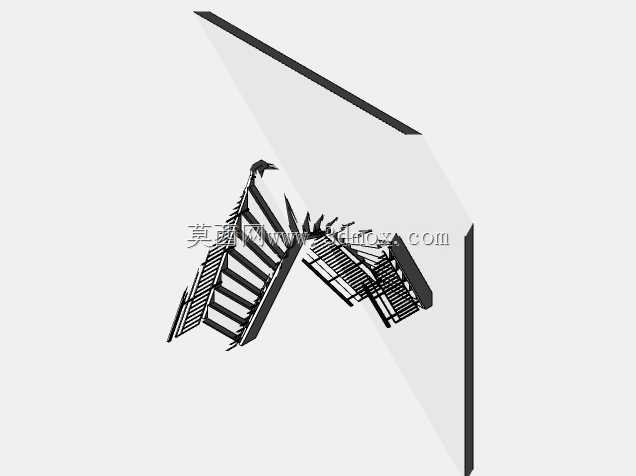

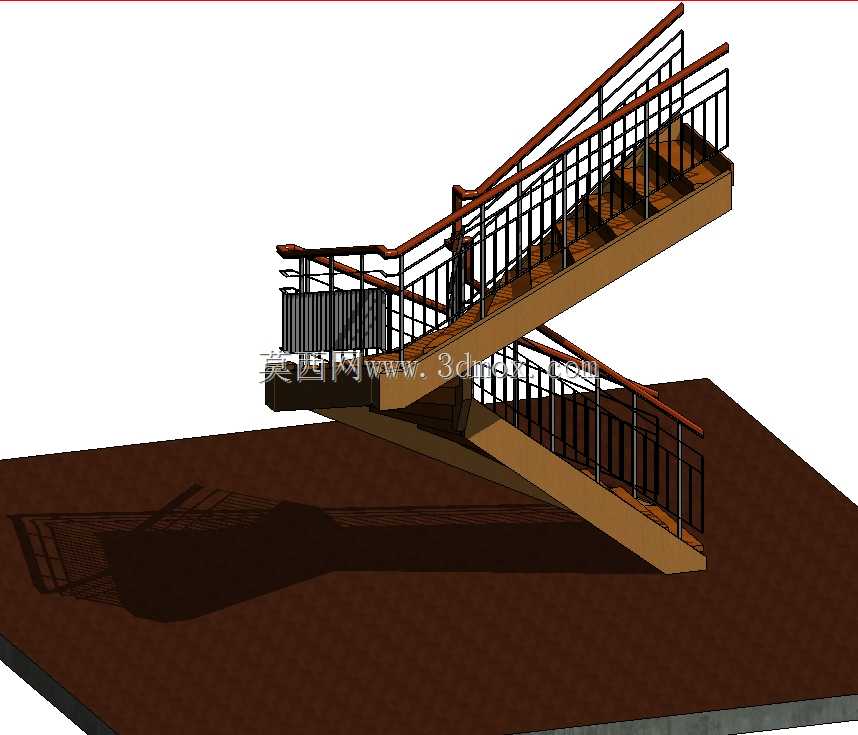

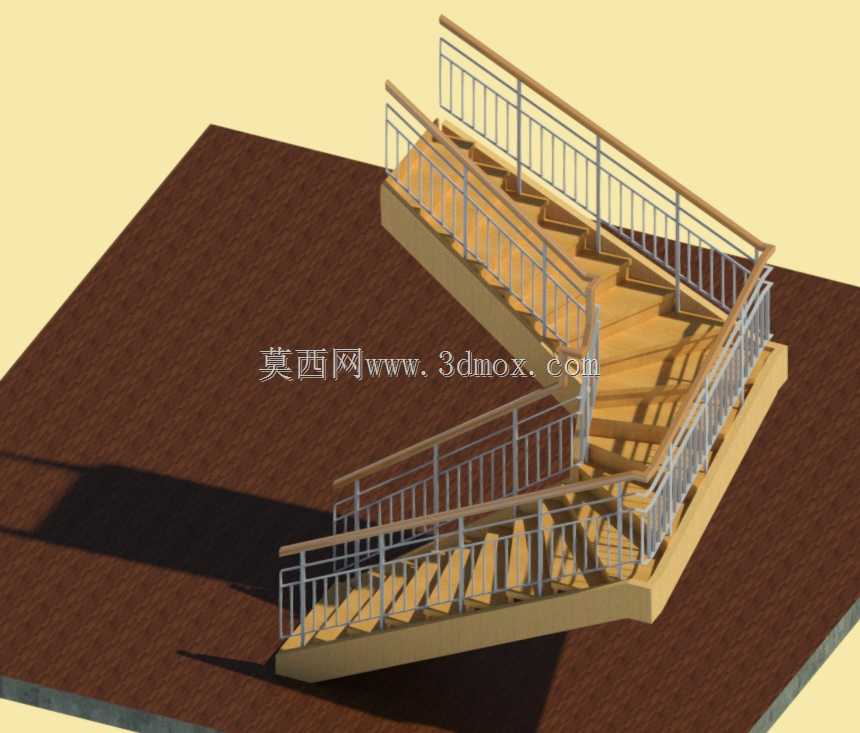

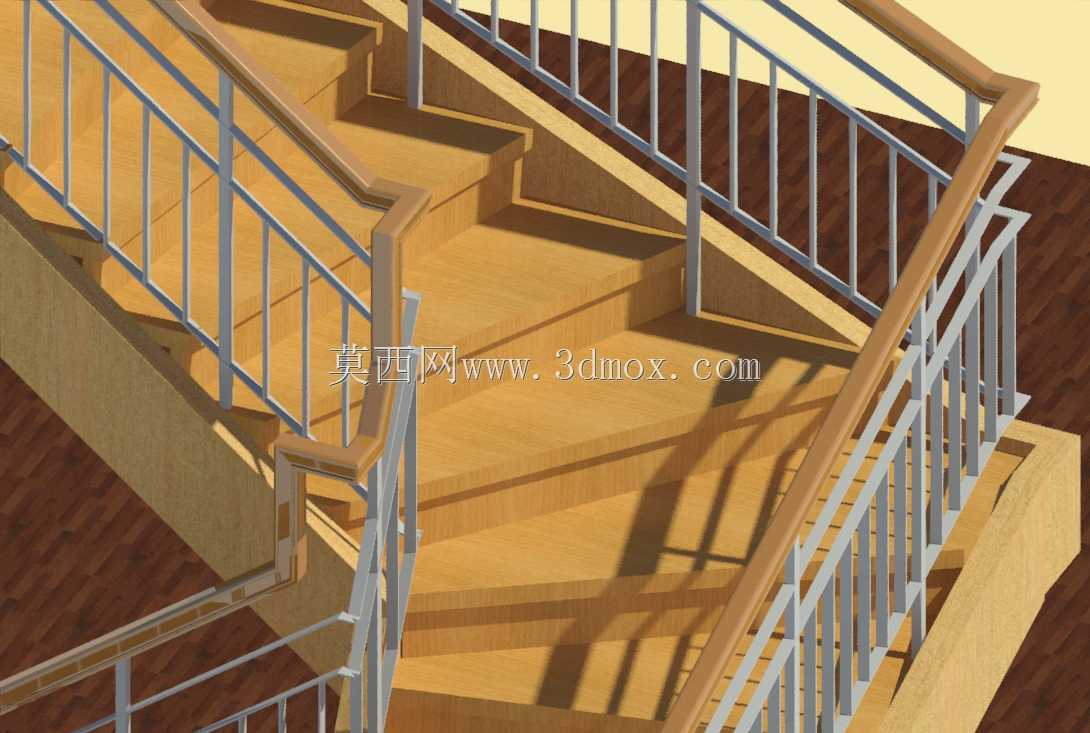

这类Π形折返双跑楼梯，多应用于复式住宅、小型商业夹层、loft办公空间的竖向交通衔接，相比直跑楼梯能大幅压缩水平方向的占地长度，在层高3米至3.6米的常规室内空间里，能把楼梯投影面积控制在合理区间，避免竖向交通构件占用过多室内使用面积。从结构设计逻辑来看，该楼梯采用钢木组合形式，梯段承重侧板采用弯折型钢构件作为主受力骨架，承担踏步传递的竖向荷载与人员通行带来的动载荷，骨架外侧做封闭收边处理，既避免钢结构外露的生硬感，也能提升梯段整体的抗扭性能。踏步采用实木集成材加工，每级踏步的踢面与踏面尺寸遵循民用建筑通行的人体工程学参数，踏面宽度满足成年人全脚放置的支撑需求，踢面高度控制在行走抬脚舒适区间，避免上下楼过程中出现磕绊、抬脚费力的问题。扶手系统采用金属竖杆搭配实木扶手面的组合，金属竖杆间距符合安全防护要求，防止儿童穿行发生坠落风险，实木扶手面的握持直径贴合人手抓握的弧度，上下楼过程中手部支撑的触感更舒适，扶手沿梯段走向连续布置，在中间折返平台处做平滑过渡衔接，不存在断点。中间的折返平台作为上下梯段的转换节点，平台尺寸满足行人中途停留、转向的空间需求，平台下方的支撑结构与上下梯段的承重骨架做刚性连接，形成整体受力体系，安装时需要先定位上下层的连接预埋件，保证梯段与地面、上层楼板的连接强度，避免使用过程中出现晃动、异响。设计过程中需要提前核对安装边界的净空尺寸，尤其是梯段上方的梁下净高，要满足人员直立通行的高度要求，避免碰头问题，同时要核对楼梯起步位置与周边门洞、通道的位置关系，保证通行流线顺畅，不会与周边家具、墙体产生干涉。钢木组合的结构形式相比全钢结构楼梯，能降低行走过程中的脚步声传导，相比全实木楼梯，结构强度更高、长期使用的形变率更低，适配多数现代简约、工业风的室内装修风格，建模过程中需要重点处理梯段弯折处的骨架衔接、扶手随梯段走向的顺滑放样、踏步与钢骨架的连接节点，保证模型还原实际生产安装的结构逻辑，可直接用于方案展示、结构校核环节。
