上悬式外开雨篷窗结构三维设计

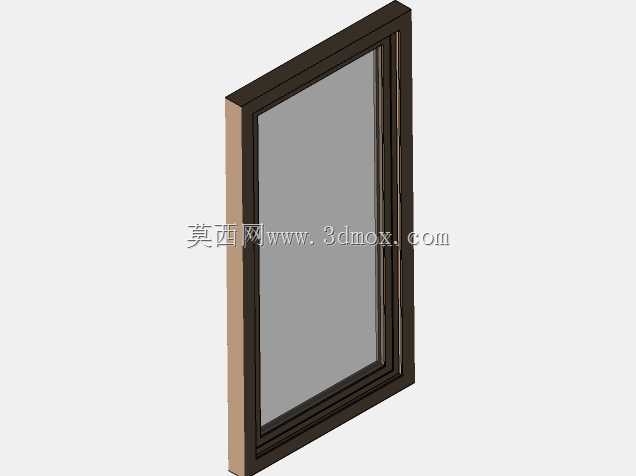

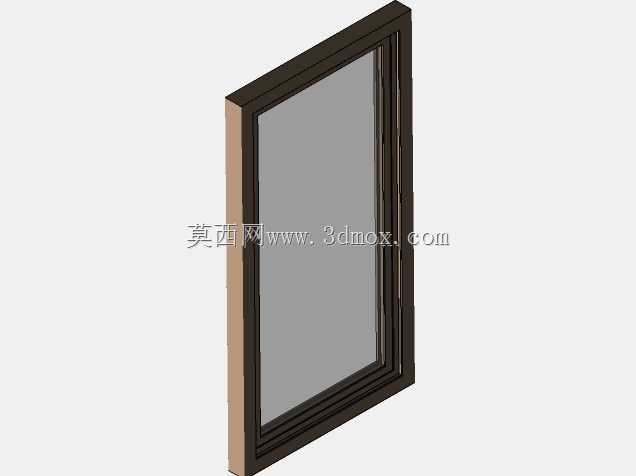

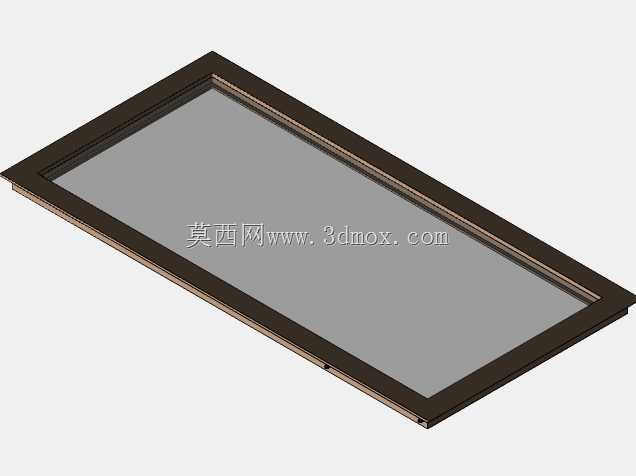

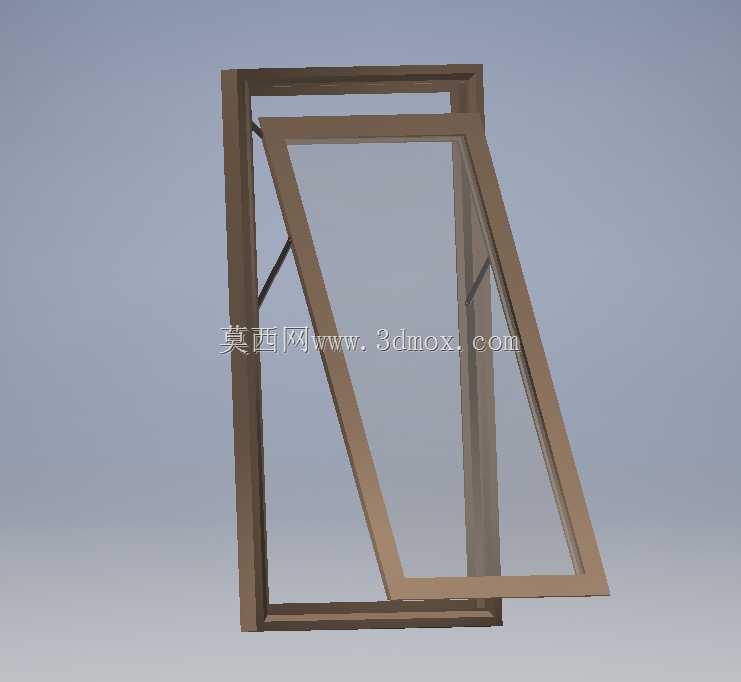

这款上悬外开式雨篷窗的结构设计，核心围绕建筑外立面洞口的通风、挡雨与采光需求展开，在民用住宅、商用建筑的外立面洞口、阁楼斜屋面洞口都有广泛适配场景，尤其适合需要兼顾通风换气同时避免雨水飘入室内的安装位置。从功能特性来看，窗体采用外开上悬的开启逻辑，开启状态下窗体上沿与窗框铰接固定，下沿向外探出形成倾斜的挡雨面，自然降雨时雨滴会顺着倾斜的玻璃面流向室外侧，不会顺着开启缝隙灌入室内，同时开启缝隙可实现室内外空气的自然流通，相较于平开窗，其开启后占用的室外横向空间更小，不易与外立面的其他构件、外装设施产生干涉。设计过程中首先明确了安装边界的适配逻辑，窗框的外轮廓尺寸适配常规民用建筑的预留窗洞模数，窗框与墙体的安装边预留了足够的打胶、固定件安装空间，可适配不同厚度的外墙保温层构造，窗体的开启角度经过结构校核，控制在合理区间内，既保证通风量满足日常使用需求，也避免开启角度过大导致的窗扇受力变形、铰接部件过载问题。结构上窗框与窗扇均采用框体型材拼接设计，型材的腔体结构预留了密封胶条的安装槽位，关闭状态下多道密封胶条可实现框扇之间的紧密贴合，有效阻隔室外粉尘、噪音进入室内，同时提升窗体的水密性、气密性表现。铰接部件的位置设置在窗扇上沿的两端，配套的支撑构件可在窗扇开启到设定角度时提供稳定的支撑力，避免窗扇在风压作用下出现晃动、自行闭合的问题，玻璃的安装槽位预留了密封垫的安装空间，可缓冲玻璃与型材之间的硬接触，同时避免雨水从玻璃与型材的拼接缝隙渗入。在外形设计上，窗体整体采用规整的矩形轮廓，窗扇开启后形成的倾斜面与窗框形成稳定的三角支撑结构，视觉上简洁利落，适配多数建筑的外立面设计风格，安装时仅需将窗框固定在预留窗洞上，调整水平与垂直精度后完成密封处理即可，后期维护时可直接从室内侧完成玻璃、密封胶条、铰接部件的更换，无需在室外进行高空作业，降低了后期运维的难度与安全风险。
