创意斜顶独栋小屋造型结构设计

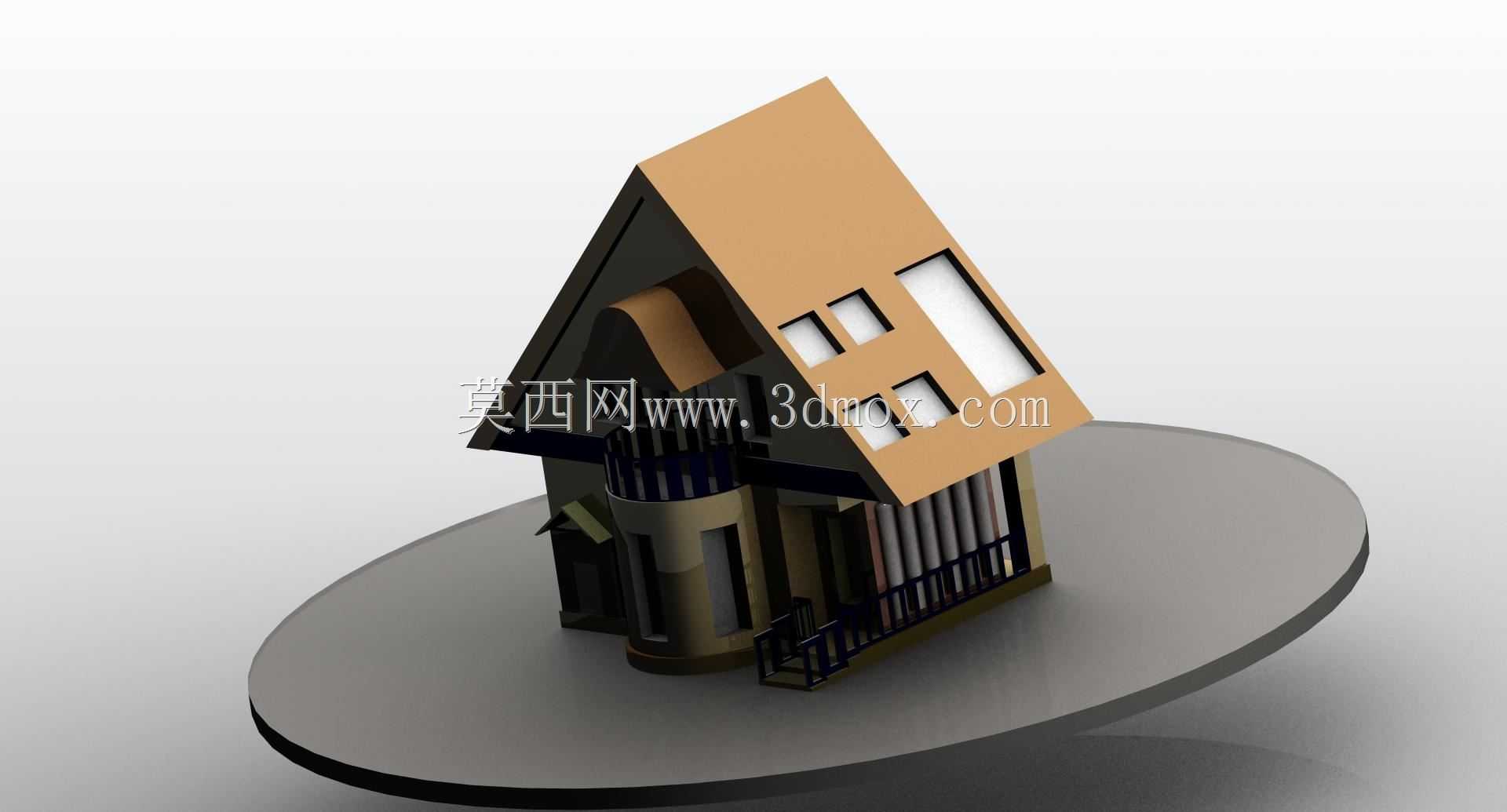

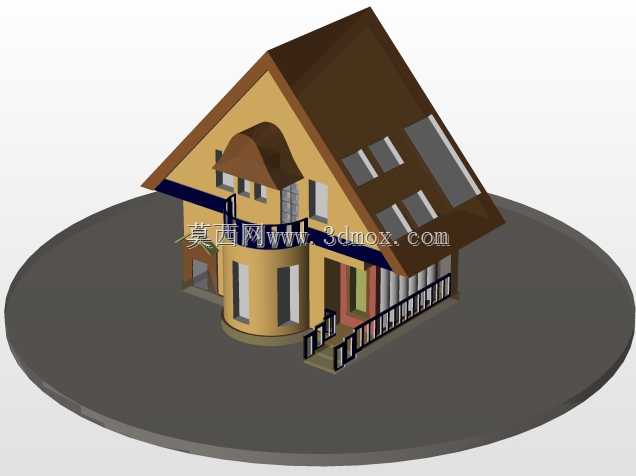

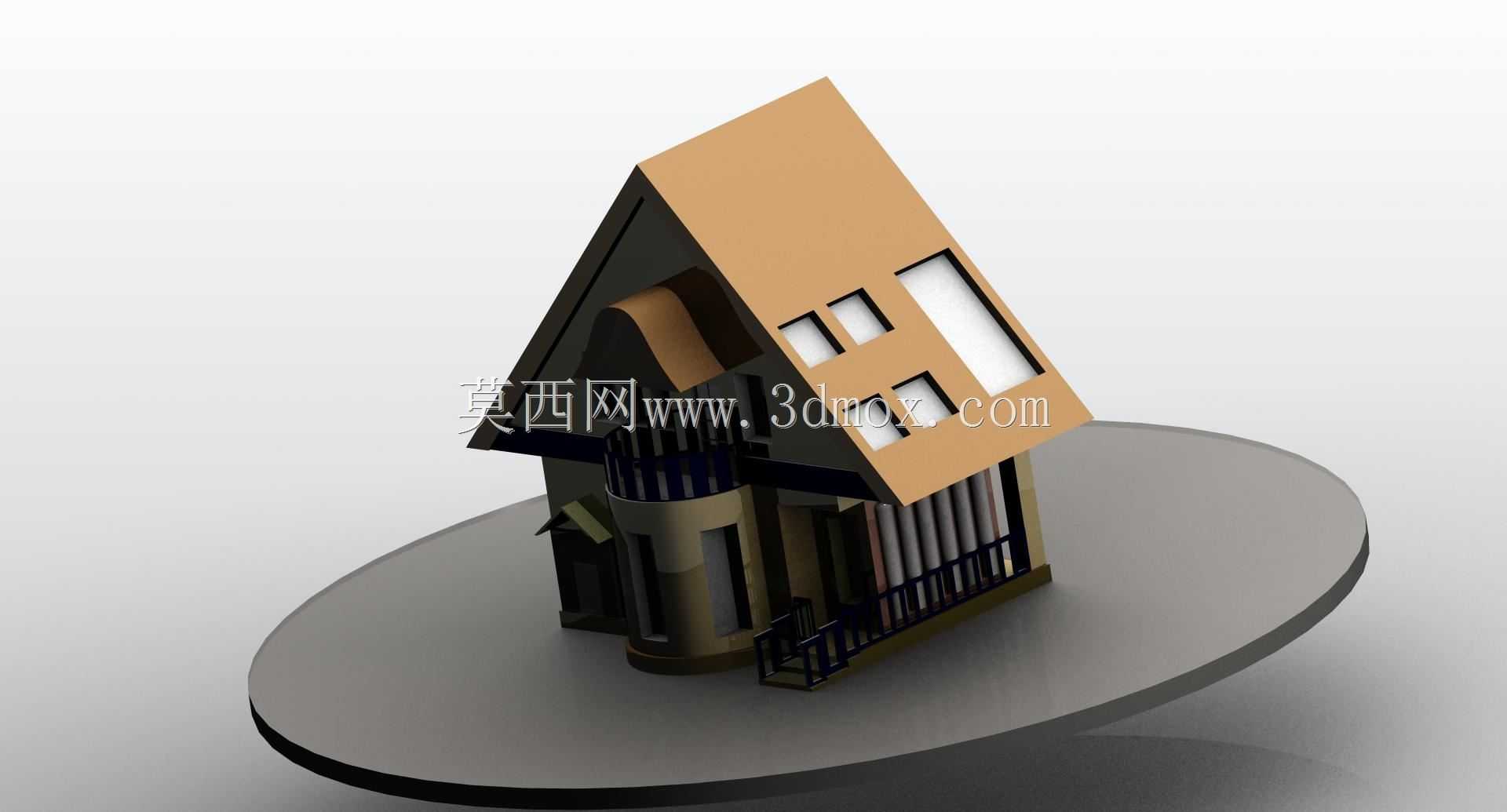

这款斜顶小屋造型结构，在文创摆件、建筑教学演示、场景沙盘搭建领域都有很实用的落地空间。做结构设计的时候，最先敲定的是斜置屋面的倾斜角度，既要保证视觉上的错落创意感，又要控制整体重心落在底部圆形承载台的中心范围内，避免摆放时出现倾覆风险，底部承载台做了薄边圆盘设计，边缘做了小弧度圆角过渡，既可以承托小屋主体，也能作为独立摆件的稳定底座，放置在平面上时不会刮伤接触的桌面。小屋主体的结构拆分上，把屋面和墙体做了明确的分块设计，斜屋面上预留了大小不一的窗洞，三个小尺寸方窗搭配一个大尺寸长窗，窗洞边缘做了0.5mm的凸起边框，模拟真实建筑的窗框安装位，不需要额外做拼接结构就能直观呈现窗体的布局效果。墙体部分做了高低错落的结构设计，一侧突出的圆柱形结构模拟建筑的附属筒楼区域，外侧搭配竖向栏杆造型的阳台结构，栏杆做了等距排列的细柱，柱间距控制在3mm，既保证造型的精细度，也避免3D打印或者加工时出现细柱断裂的问题。入口位置做了小型台阶结构，台阶高度逐层递增，搭配侧边的扶手造型，还原真实住宅的入口动线。整体外形的尺寸控制上，底部圆盘直径设定为120mm，小屋主体最高点距离底座平面的高度为95mm，斜屋面的倾斜角度为32度，这个角度刚好能让屋面的窗洞朝向斜上方，不管是平视还是略微俯视的角度都能清晰看到窗洞的布局，不会被屋面自身结构遮挡。设计过程中特意把所有外露的棱角都做了R0.3的小圆角处理，避免尖锐边角带来的安全隐患，也让整体造型更贴近真实建筑的柔和质感。墙体和屋面的衔接位置做了内嵌式的配合止口，要是做拆分打印或者分件加工，不需要额外定位结构就能快速对齐拼接，拼接缝隙控制在0.1mm以内，组装后不会出现明显的接缝。圆柱形附属结构的直径设定为22mm，高度比主墙体低12mm，形成错落的视觉层次，外侧的阳台栏杆高度为15mm，刚好符合常规建筑阳台栏杆的比例关系，不会出现比例失调的违和感。在实际应用里，这个结构既可以直接作为3D打印的文创摆件原型，也可以导入渲染软件做建筑场景的配景模型，还能作为中小学建筑结构认知的教学演示模型，所有结构都做了实体化处理，没有破面或者非流形几何问题，导入各类三维软件都能直接编辑修改，要是需要调整尺寸，只需要整体缩放比例就能适配不同的使用场景，不需要重新调整结构间的配合关系。
