花纹板方锥接料斗带支架结构设计

该结构主要应用于散状物料中转、集料、下料工序场景，常见于小型加工车间物料收集、生物质燃料暂存下料、粮食加工中转、零散五金件集料等工况，可承接上方散落或输送而来的物料，通过锥面导流将物料汇集至底部小口，对接下方输送管路、收集容器或加工设备进料口，避免物料散落浪费，同时规整物料流向，提升工序间物料转运的规整性。

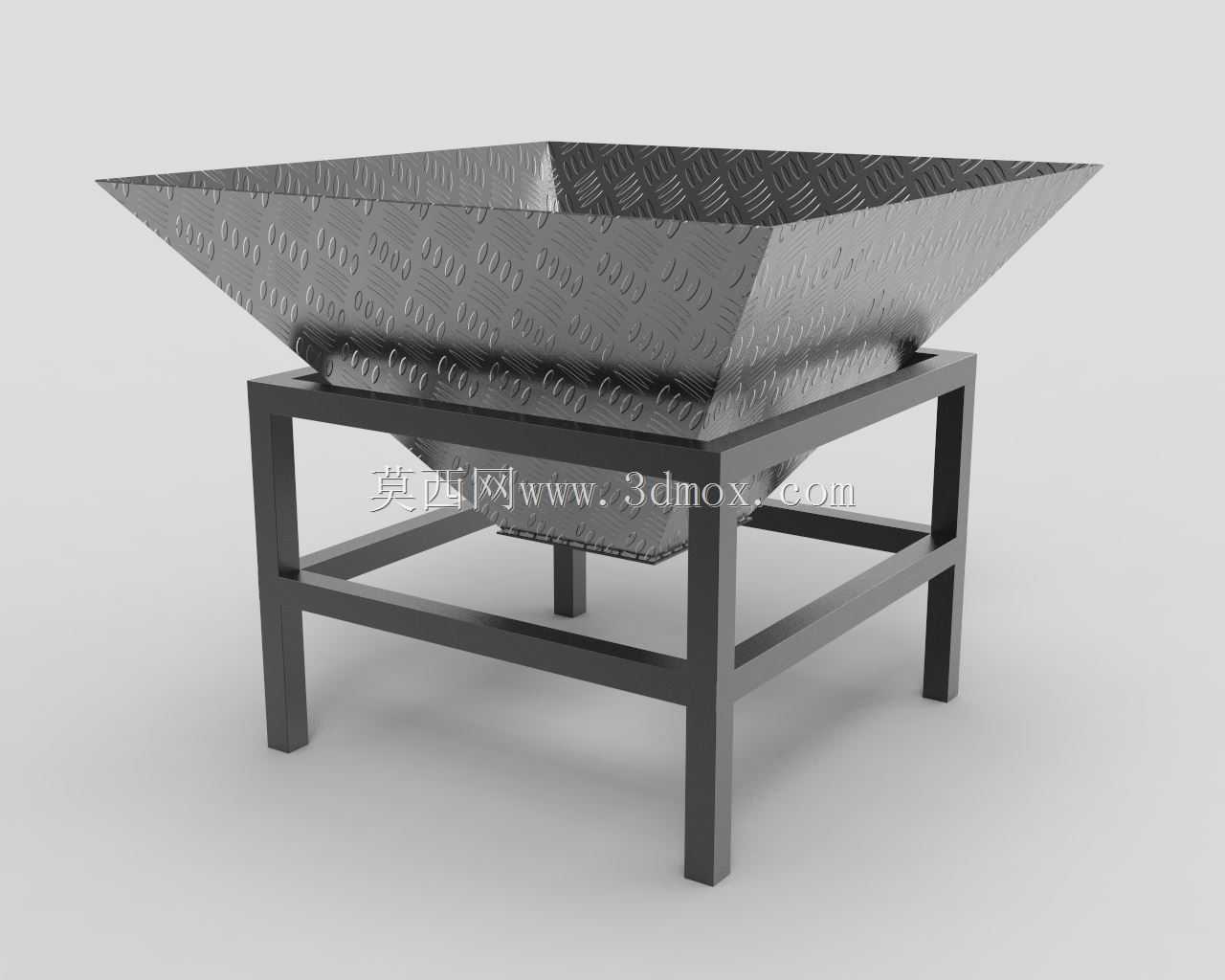

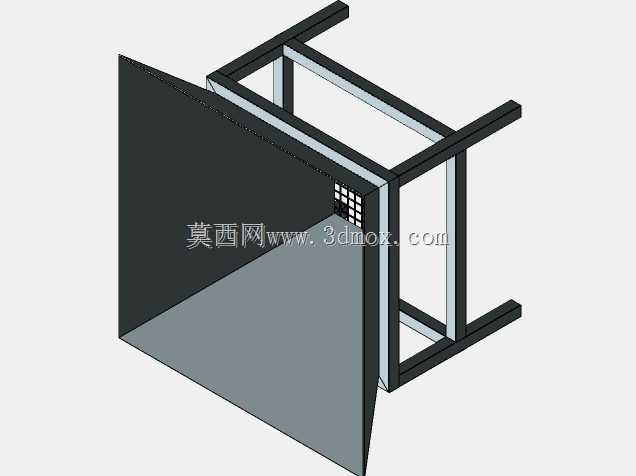

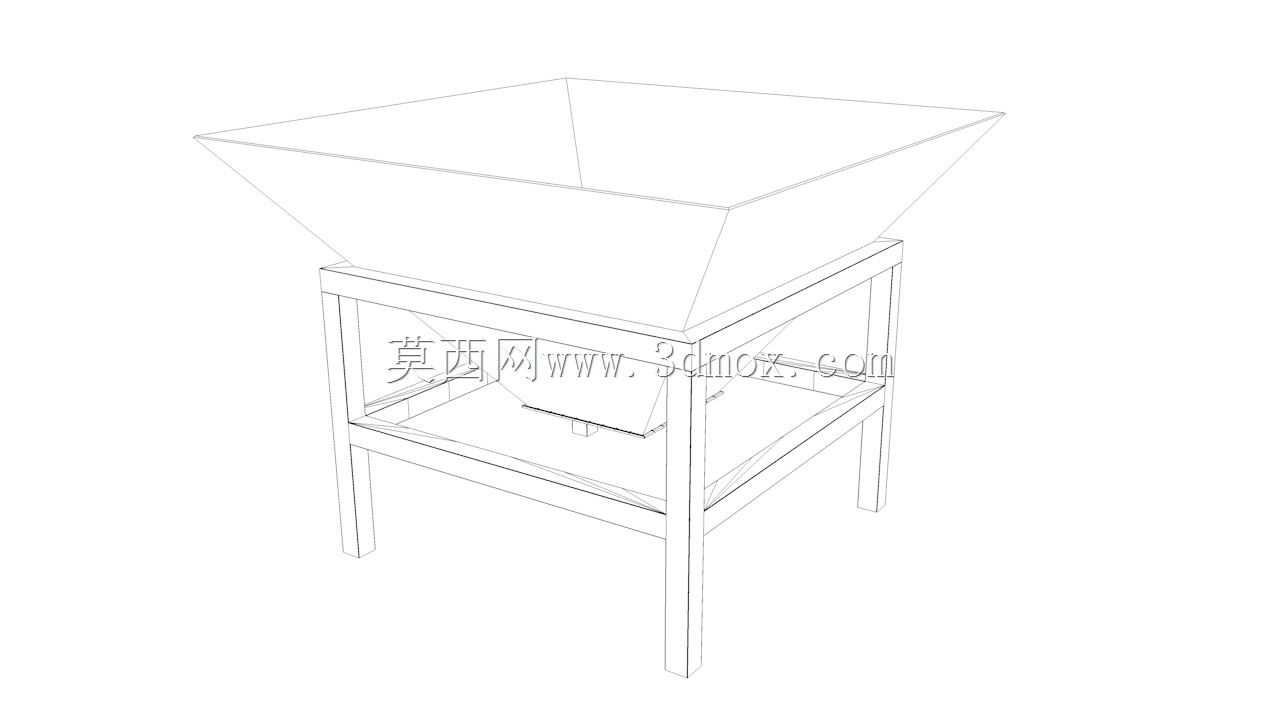

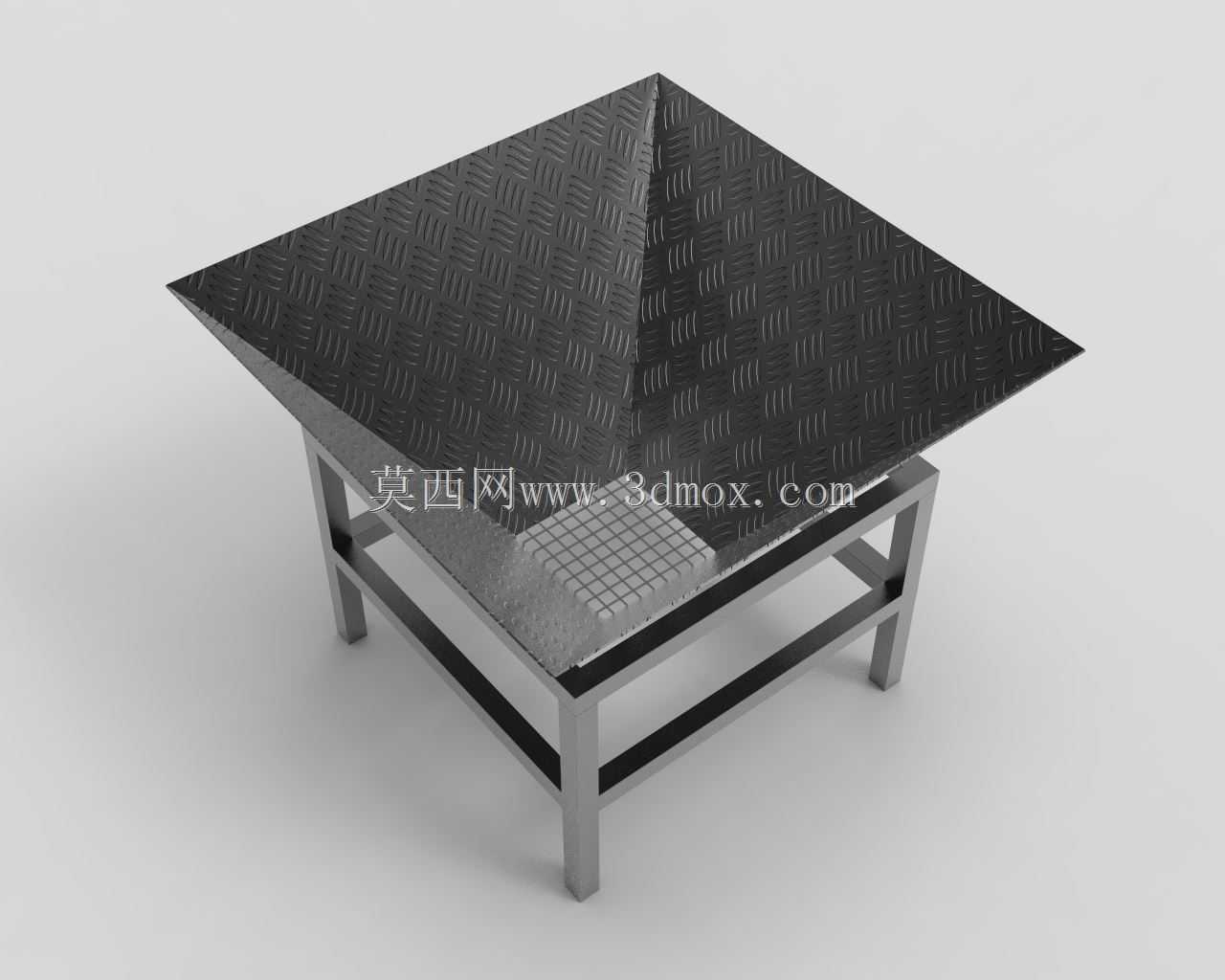

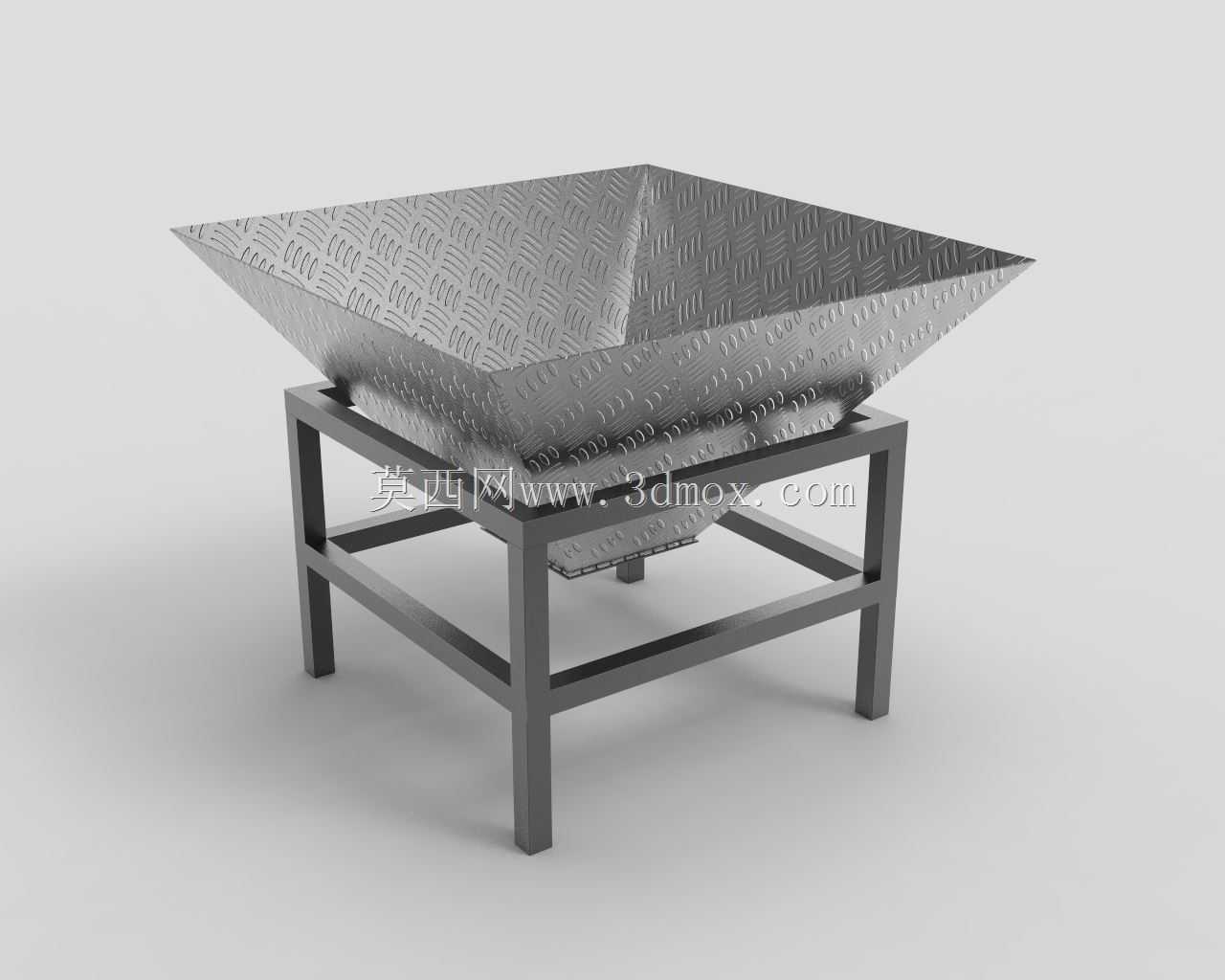

整体结构分为上部方锥料斗本体与下部支撑框架两部分，料斗采用花纹钢板弯折焊接成型，上端口为大尺寸方形开口，能够覆盖较大的受料范围，适配上方人工投料、小型输送带落料、设备排料等多种来料方式，减少物料撒漏概率；锥段采用等斜率四面向中心收拢的结构，坡面角度设计参考散状物料的自然安息角，保证粉状、颗粒状、小块状物料能够依靠自重沿坡面顺畅下滑，不会在锥壁发生积料、挂料问题，底部小口尺寸可根据对接的下游设备进料口径调整，保证下料衔接处无漏料缝隙。料斗表面选用花纹板，一方面板材的防滑纹路可提升人工接触操作时的摩擦力，避免清理、检修时打滑，另一方面花纹板的结构刚度优于同厚度光面钢板，可降低料斗盛料时的壁板变形量，无需额外在壁板外侧加设过多加强筋即可满足常规盛料强度要求。

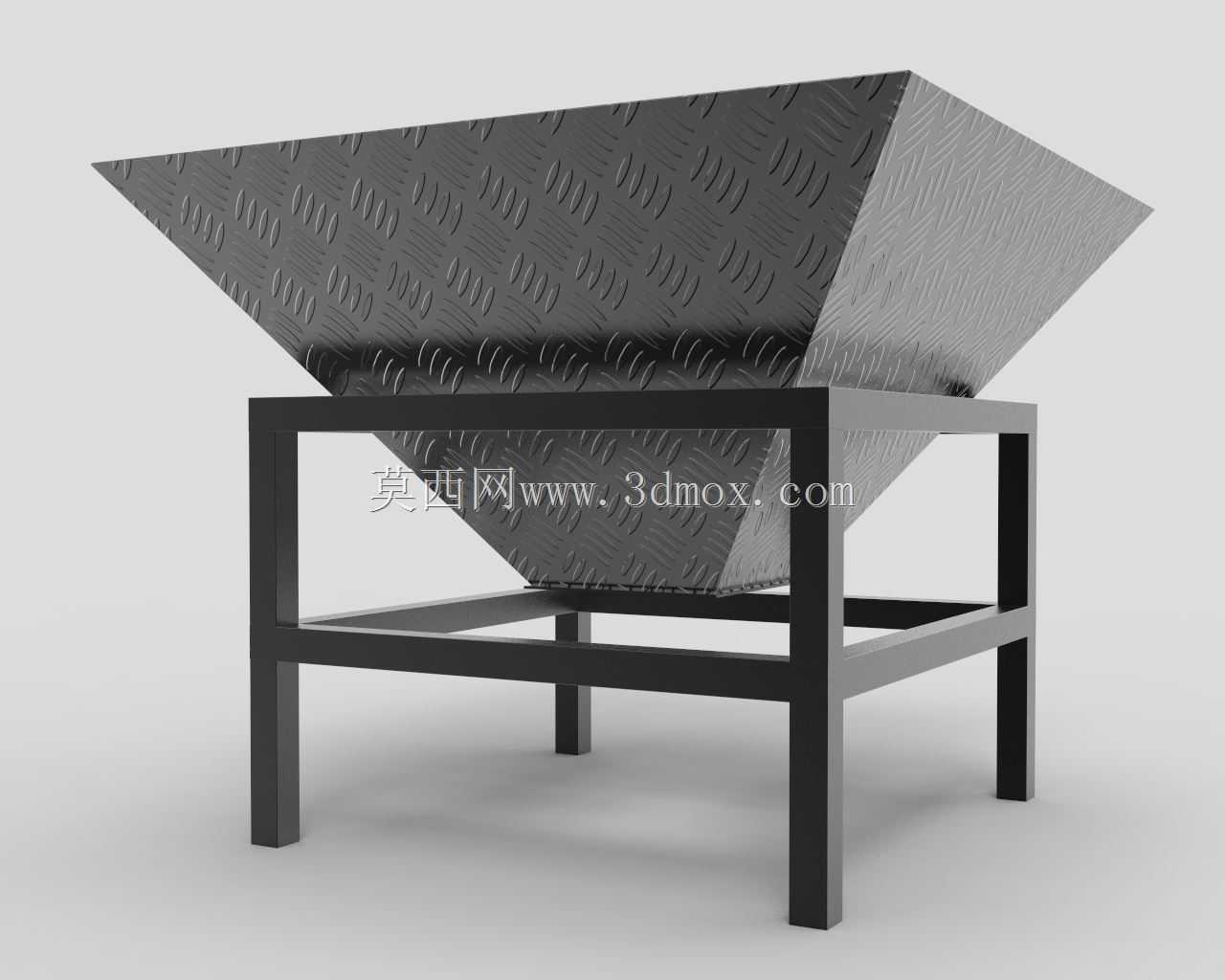

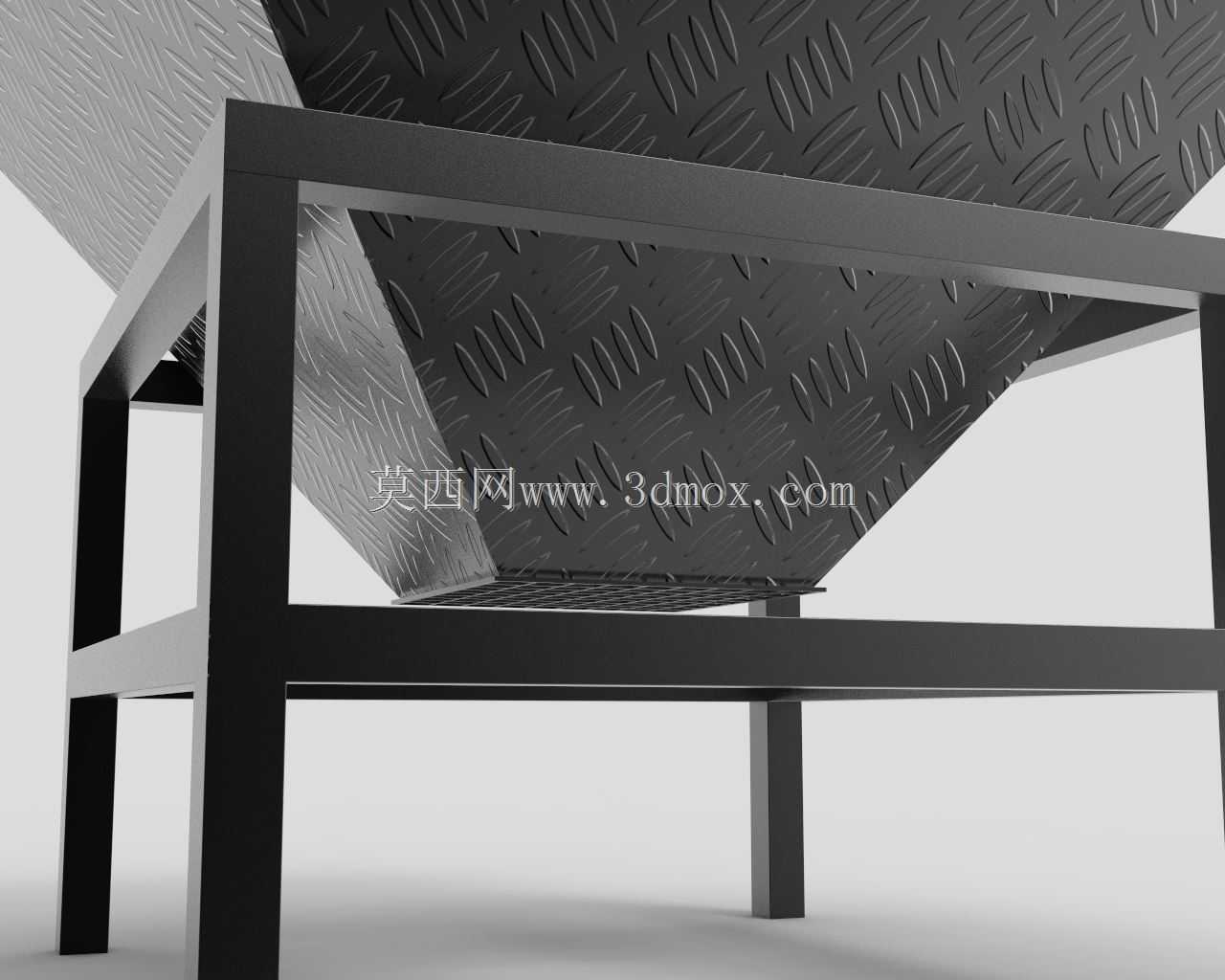

下部支撑框架采用矩形钢管焊接成型，为四柱式方框架结构，四根竖直支腿直接承接料斗的整体载荷，支腿底部为平切端面，可直接放置在硬化地面上，也可根据现场安装需求在支腿底部加设地脚板，通过膨胀螺栓与地面固定，提升设备运行时的稳定性，避免接料、下料过程中发生晃动移位。框架中部设置两层横撑结构，上层横撑直接承托料斗锥段下部的焊接托边，将料斗载荷均匀分散到四根支腿上，下层横撑用于提升支腿之间的连接刚度，避免支腿受载后发生外张变形，同时下层横撑也可作为临时置物结构，放置小型清理工具或接料辅助配件。框架整体高度设计预留了底部接料容器的放置空间，可适配常规规格的物料周转箱、集料袋的放置高度，无需额外垫高设备即可完成接料操作。

设计过程中优先考虑了现场制作的便捷性，所有板材、型材均为常规工程用料，无需特殊定制加工，弯折、焊接工序均可在常规机加工车间完成，料斗与支撑框架采用焊接固定的连接方式，整体结构无活动易损部件，日常使用仅需定期清理锥壁附着物料、检查焊接节点是否开裂即可，维护成本极低。安装时需保证支撑框架的水平度，避免料斗整体倾斜导致物料单侧堆积、下料偏流问题，支腿间距预留了人员操作空间，方便操作人员在料斗周边完成投料、清理、观察下料状态等操作，不会与支腿发生干涉。
