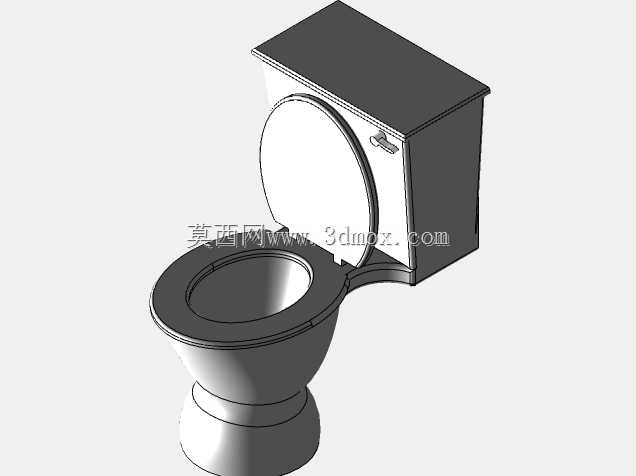

连体式坐便器卫浴洁具三维结构设计

该连体坐便器结构模型针对民用住宅、商用公共卫生间、酒店客房卫浴场景设计，核心功能是完成人体排泄物的封闭收纳与水封隔臭，适配同层排水与隔层排水两种主流建筑排水布局。模型构建过程中优先考虑安装边界适配性，整体横向占地宽度控制在380mm区间，纵向靠墙安装深度预留700mm操作空间，水箱顶部距完成地面高度设定为780mm，座圈上沿距地高度取400mm的通用舒适值，既满足成年人坐姿腿部自然弯曲的人体工学要求，也预留了底部排污管对接的安装操作余量，安装时墙面与水箱背部的预留间隙控制在10mm以内，避免长期使用积灰同时保证靠墙稳定性。结构设计上采用水箱与座体一体化连体成型思路，摒弃传统分体坐便器水箱与座体的接缝渗漏隐患，水箱内部预设进水阀、排水阀的安装卡位，进水口位置预留标准四分螺纹接口，可直接适配市面通用角阀与进水软管，无需额外定制转接配件。水封区域深度设定为55mm，既满足水封隔臭的防返味要求，也控制冲水过程中的溅水概率，座圈与盖板采用铰接结构连接在水箱前端下部，铰接轴位置预留阻尼缓降配件的安装空间，可适配不同规格的缓降盖板配件，无需额外修改主体结构。排污管道采用50mm标准管径的S型存水弯结构，管道内壁做顺滑过渡处理，减少排污阻力的同时降低挂污概率，底部排污口预留100mm标准法兰安装位，可直接对接建筑预留的110mm排污主管道，安装时仅需调整法兰密封圈位置即可完成密封对接。模型外形曲面采用连续G2过渡处理，座体外部无尖锐棱角，所有外边缘做R3-R8的圆角过渡，既符合卫浴产品的安全使用要求，也便于后期清洁擦拭，水箱侧面预留冲水按键的安装开孔，可适配单按、双按两种不同规格的冲水按键组件，满足不同节水档位的功能需求。在结构强度校核层面，座体承重区域做了壁厚加厚处理，座圈下方预设均匀分布的加强筋结构，可承受不小于150kg的静态载荷，满足不同体重人群的使用需求，水箱侧壁做了抗水压加强结构，可承受0.6MPa以内的进水静压，适配绝大多数城市供水压力区间，无需额外加装减压阀。
