泳池循环水处理机房管路设备布局设计

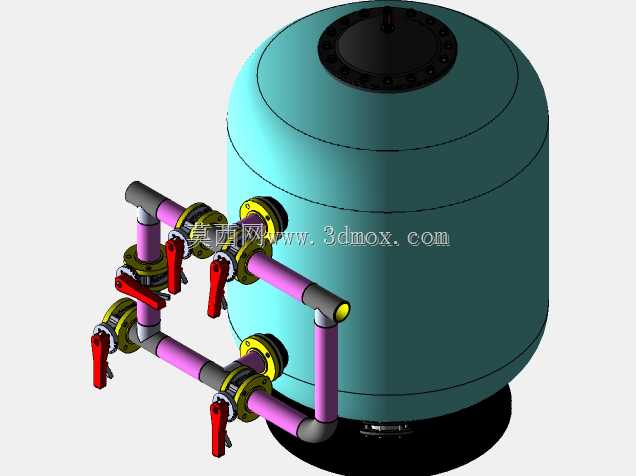

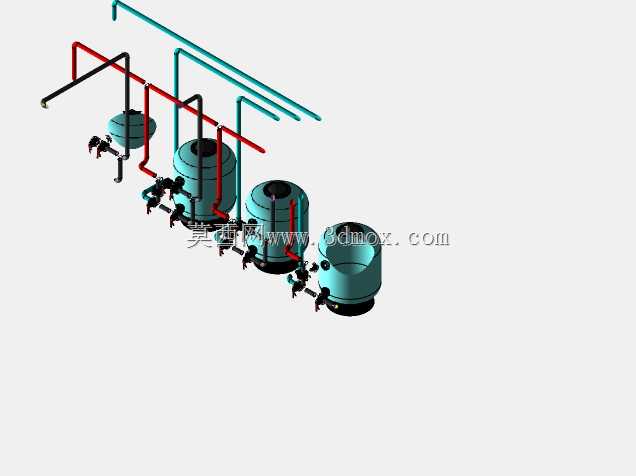

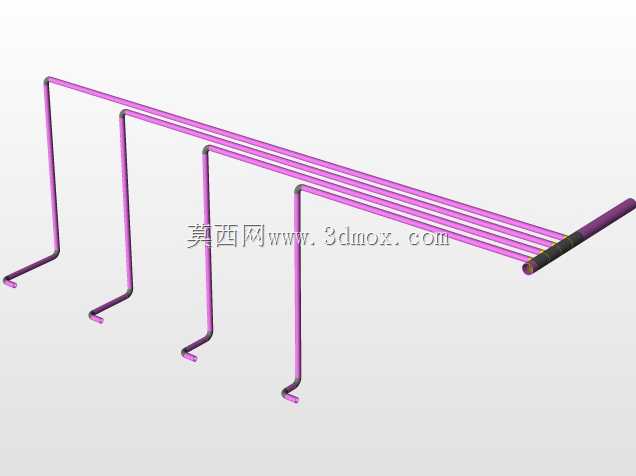

这套三维布局针对商用泳池的循环水处理环节搭建，核心覆盖泳池水净化流程里的动力输送、介质过滤、管路接驳三个核心功能段，适配中小型室内外泳池的日常运维水处理需求，可直接作为机房施工排布、设备选型校核的三维参考底图。设计阶段优先考虑了机房的安装边界约束，所有设备的排布预留了不小于600mm的检修操作通道，过滤罐体之间的净距控制在400mm以上，满足阀门操作、滤料更换的操作空间要求，主管道沿机房顶部架空排布，减少地面占用空间，同时规避了地面管线易积污、易被运维踩踏损坏的问题。从功能逻辑上，不同管径的管路对应不同的水流工况：主循环管路采用大管径设计降低沿程阻力，反冲洗管路单独设置支路，配合罐体上的多通阀实现过滤、反冲洗、排污三种工况的快速切换，无需额外拆装管路。循环泵的进出口均设置了软接与阀门，既可以缓冲泵组运行的振动传递，也能在单台泵检修时切断支路不影响整套系统运行。过滤罐体采用立式承压结构，罐体的接口位置、安装支脚尺寸均匹配市面主流商用泳池过滤设备的通用参数，设计时特意将罐体的排污口统一朝向机房排水沟一侧，减少排污管路的弯折长度，避免排污堵塞。管路的色彩区分遵循行业通用规范，红色管路对应高压反冲洗水路，青蓝色管路对应正常循环过滤水路，施工人员可直接通过管路颜色快速识别功能段，降低管路接错的概率。整套布局没有冗余的结构设计，所有管路的弯折均采用大曲率半径弯头，减少水流的局部阻力损失，泵组的排布位置靠近主回水端，缩短吸水管路长度，降低泵组的气蚀风险，同时泵组的基础预留了减震垫的安装厚度，匹配实际安装的标高要求。在安装边界的校核上，整套设备组的外轮廓尺寸适配常规小区配套泳池、健身场馆泳池的机房面积，顶部架空管路的最低点距完成地面不小于2.2m，满足人员通行的净高要求，所有阀门的操作手柄均朝向检修通道一侧，无需探身到设备间隙内操作，日常运维的便利性在建模阶段就做了充分考量。
