戴尔OMP400系列摆线液压马达三维结构

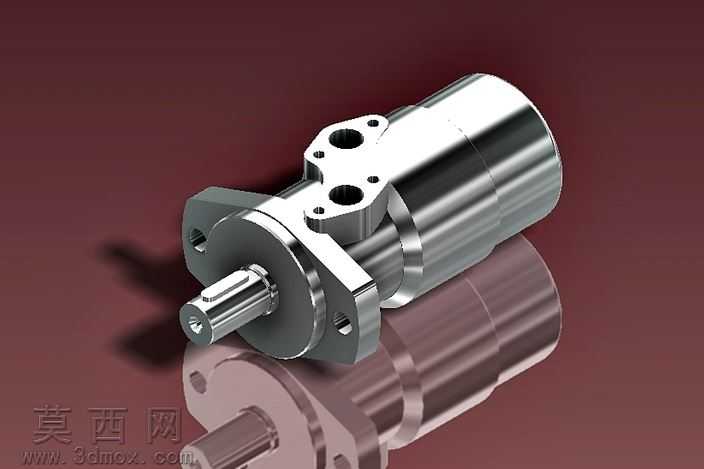

本模型为戴尔OMP4001510318型摆线液压马达，建模过程严格参照实物测绘尺寸完成，整体采用参数化建模逻辑，可根据实际选型需求调整安装法兰孔位、输出轴径、进出油口通径等关键尺寸，适配不同主机的安装匹配要求。模型完整还原了摆线液压马达的核心结构，包含前端法兰安装座、输出轴组件、配流盘结构、摆线针轮啮合副、后端盖油口集成块等全部零部件，各部件间的装配间隙、配合公差均按照液压元件行业设计标准设定，可直接用于装配干涉校验、工况运动仿真等工程场景。材质渲染方面，模型整体壳体采用哑光银灰色工程金属材质，模拟铸铁喷塑的表面质感，输出轴部分做了金属抛光处理，还原合金钢轴件的光亮金属质感，进出油口的安装孔位做了深色内凹处理，清晰区分加工面与非加工面的视觉差异，法兰安装面做了细微的平面纹理处理，还原机加工面的真实质感。结构设计上，该型马达采用轴配流结构，进出油口集成在马达侧部的阀块上，安装法兰采用菱形四孔安装形式，输出轴为平键连接轴伸，整体结构紧凑体积小，适合安装空间受限的工程机械、农业机械、环卫设备等主机的液压系统中。建模过程中对摆线针轮副的齿形做了精确还原，齿廓曲线采用等距修形方式处理，既保证了啮合传动的密封性，也还原了实际产品中摆线副的转动顺滑特性，所有密封槽、定位销孔、螺纹孔等细节结构均完整呈现，未做过度简化处理，可直接用于液压系统教学演示、产品方案展示、虚拟装配调试等场景，模型的层级结构清晰，各零部件单独分组可编辑，方便后续根据不同使用需求做结构调整、工程出图或者二次开发设计。
