带自定义入口的纽约式螺旋鼓风机结构设计

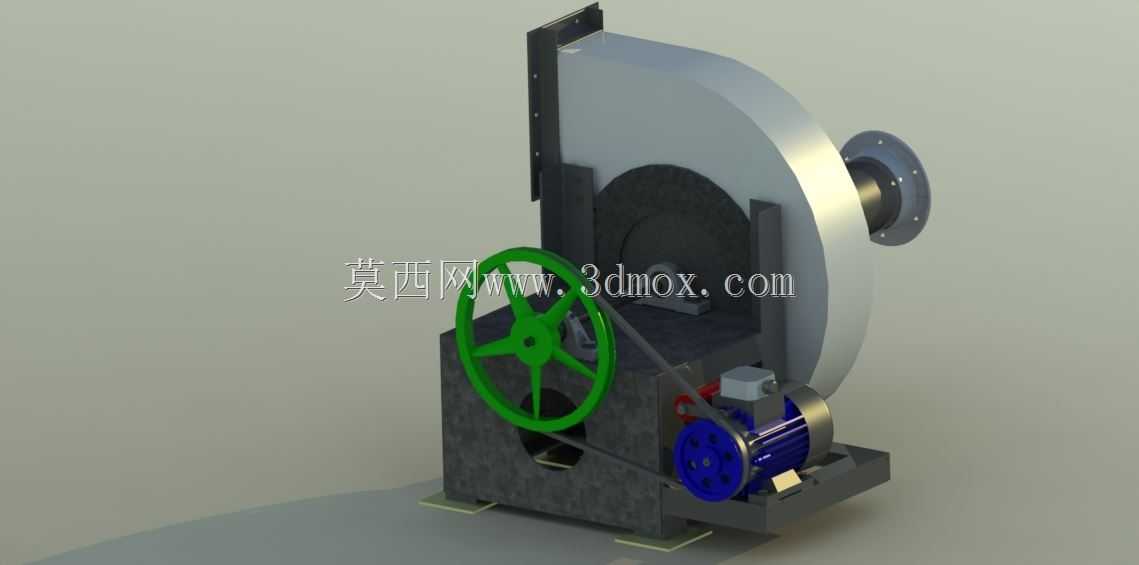

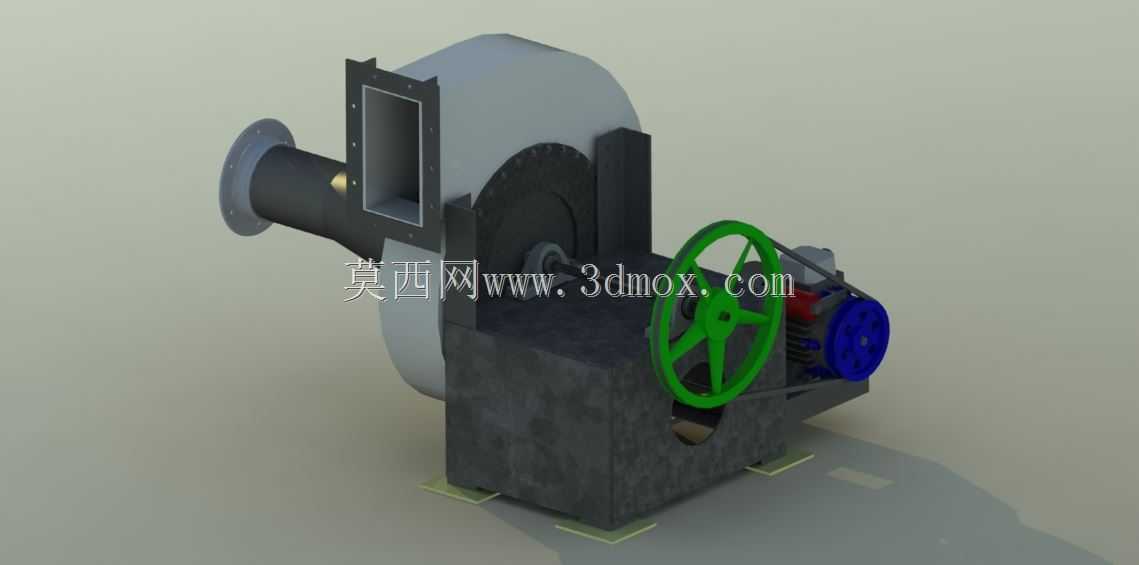

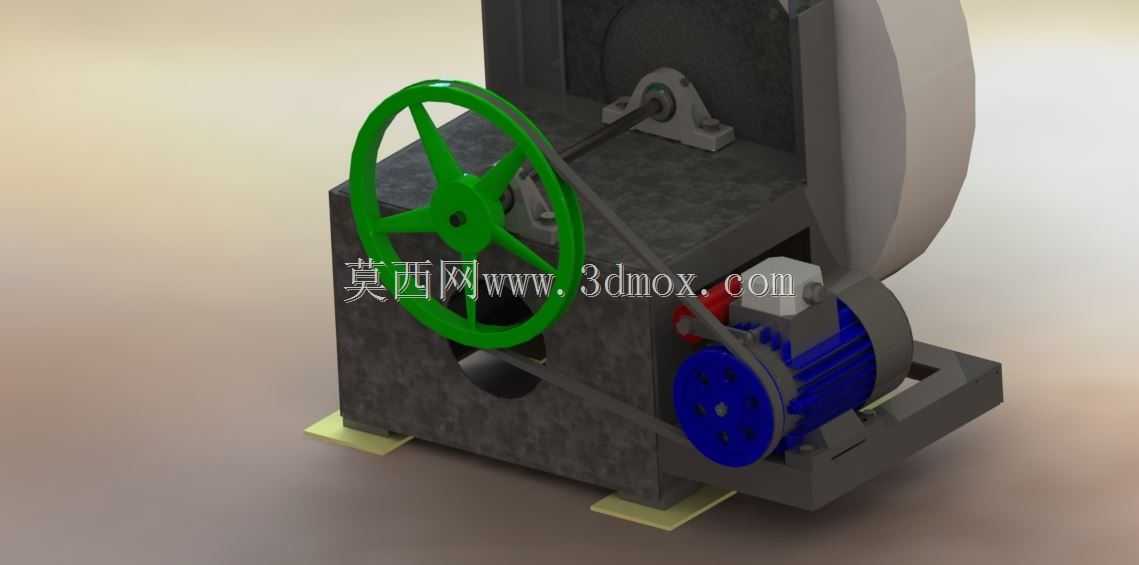

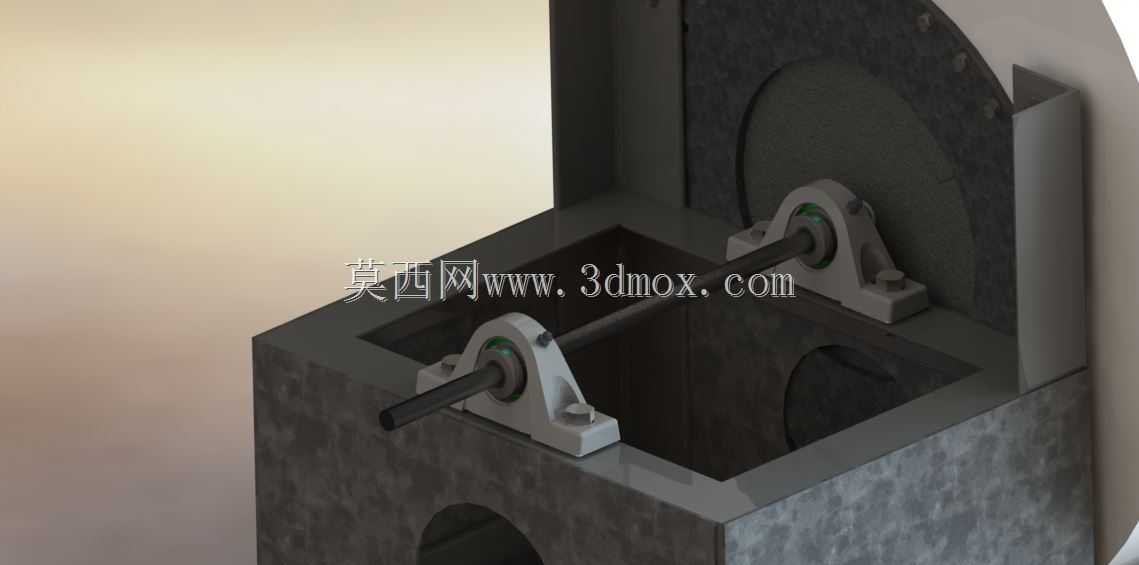

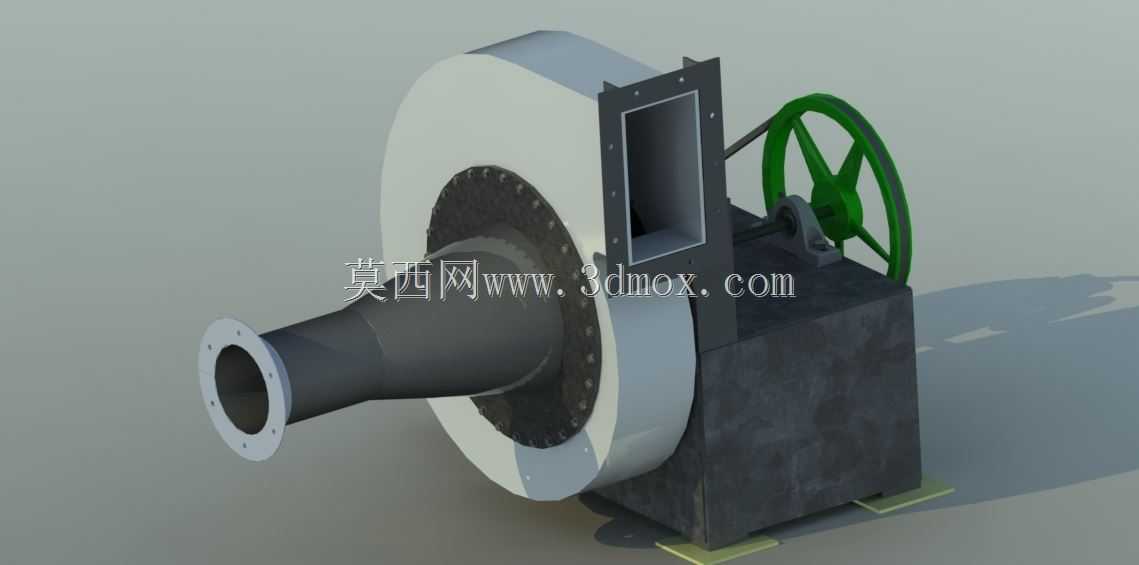

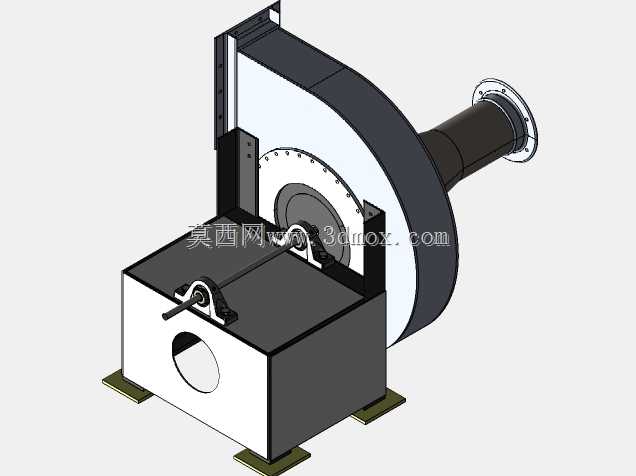

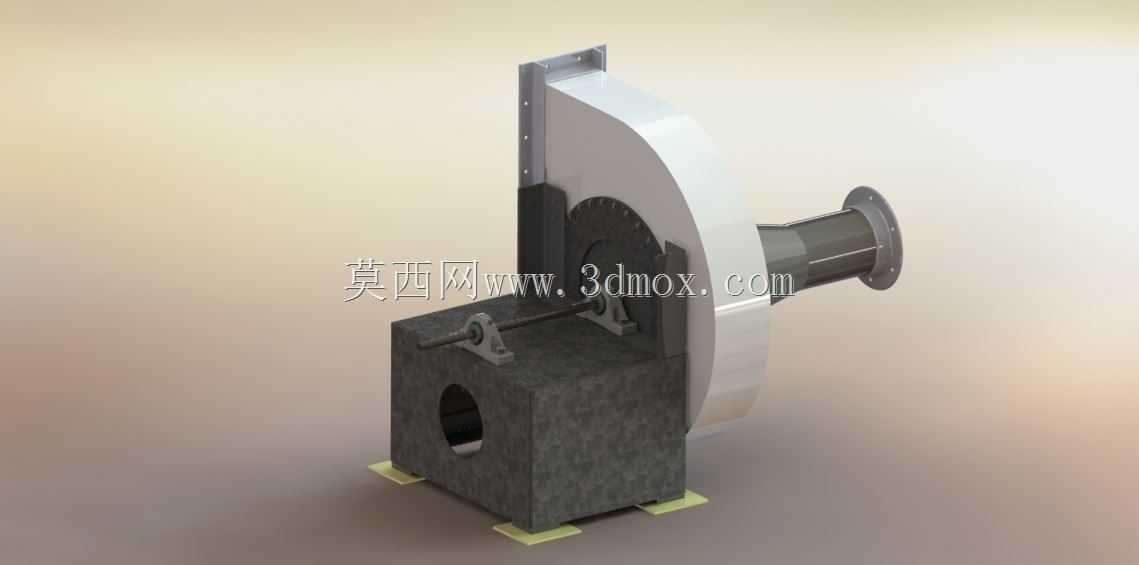

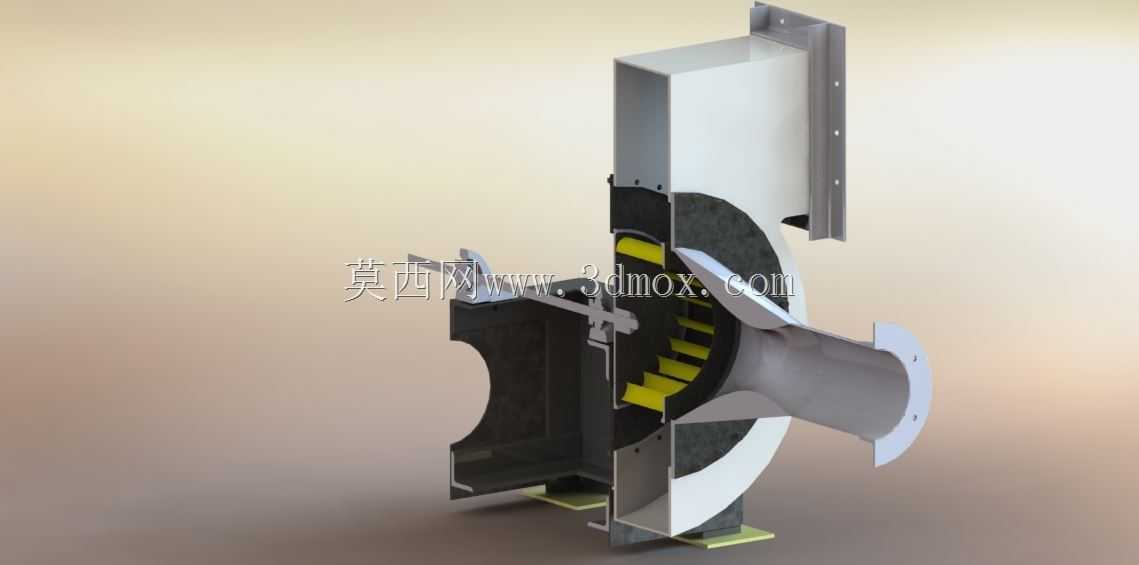

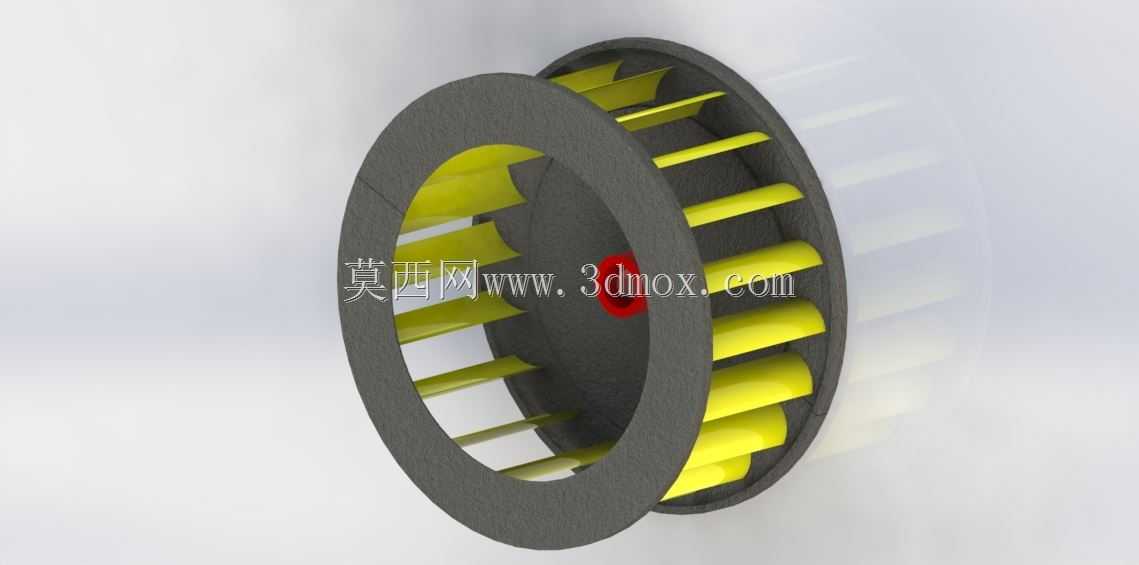

这款螺旋结构鼓风机的设计，首先围绕工业现场的特殊进风需求做了定制化调整，区别于常规离心风机的标准入口结构，其自定义入口可以适配非规则走向的进风管路，在车间局部排风、物料气力输送的前段引风、小型除尘系统的负压供给场景中，能减少管路变径转接的数量，降低沿程风阻损失。从结构布局来看，设备采用CW顺时针旋向的叶轮布置，机壳采用蜗壳式螺旋流道设计，气流沿叶轮切线方向进入蜗壳后，顺着螺旋流道逐步扩压减速，最终从锥形出口法兰输出，这种流道设计能让叶轮输出的动压更平稳地转化为静压，减少流道内的涡流扰动，降低运行时的气动噪音。设备的带轮传动结构布置在机壳侧方，采用皮带轮减速传动的方案，能匹配不同转速的驱动电机，用户可根据实际需要的风压风量参数，通过更换不同直径比的带轮调整叶轮转速，不需要改动主机的核心结构，适配性更强。安装边界方面，设备底部采用整块式安装基座，基座预留了地脚螺栓固定孔位，安装时需要保证基座平面的水平度偏差不超过千分之二，避免叶轮运行时出现偏磨；入口法兰与出口法兰均采用标准圆形法兰结构，法兰端面的密封槽预留了密封垫安装位置，对接管路时可保证连接部位的气密性，减少漏风损失。设计过程中，首先通过流道仿真验证了自定义入口的气流走向，避免入口段出现气流偏折导致的叶轮载荷不均，叶轮与机壳之间的间隙控制在合理范围，既保证运行时不会出现碰擦，又能减少间隙回流带来的效率损失。侧方的带轮防护罩位置预留了检修空间，日常维护时不需要拆解主机机壳，即可完成皮带更换、轴承注油等常规保养操作。锥形出口的设计可以让输出气流的流速更均匀，对接后续管路时能减少出口段的局部阻力，在小型工业炉窑送风、车间工位送风、零散扬尘点捕集的应用场景中，这种紧凑结构的鼓风机不需要占用过大的安装空间，同时能稳定提供所需的风压风量，适配多种中小型通风引风的工况需求。
