木工木屑收集处理装置结构设计

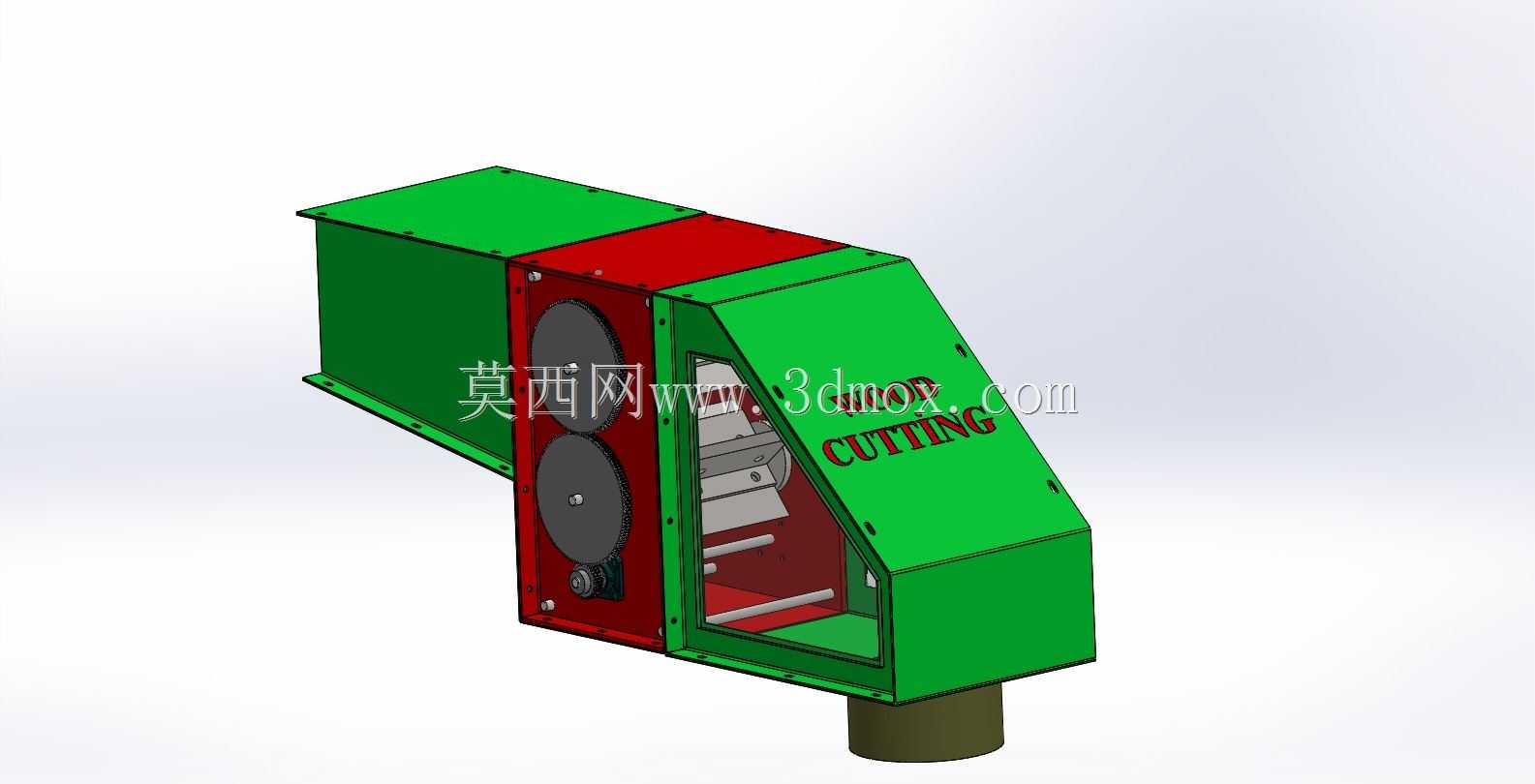

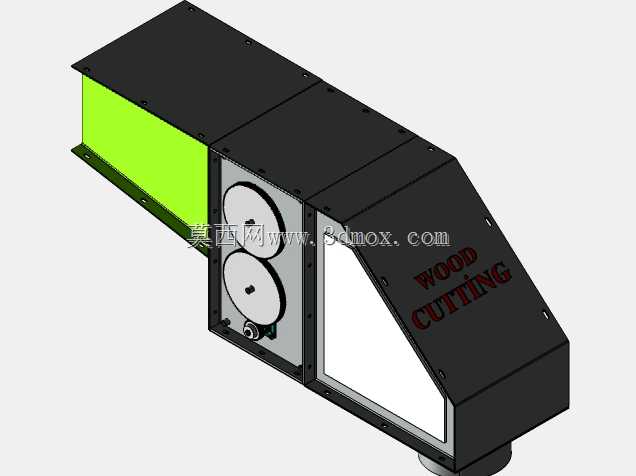

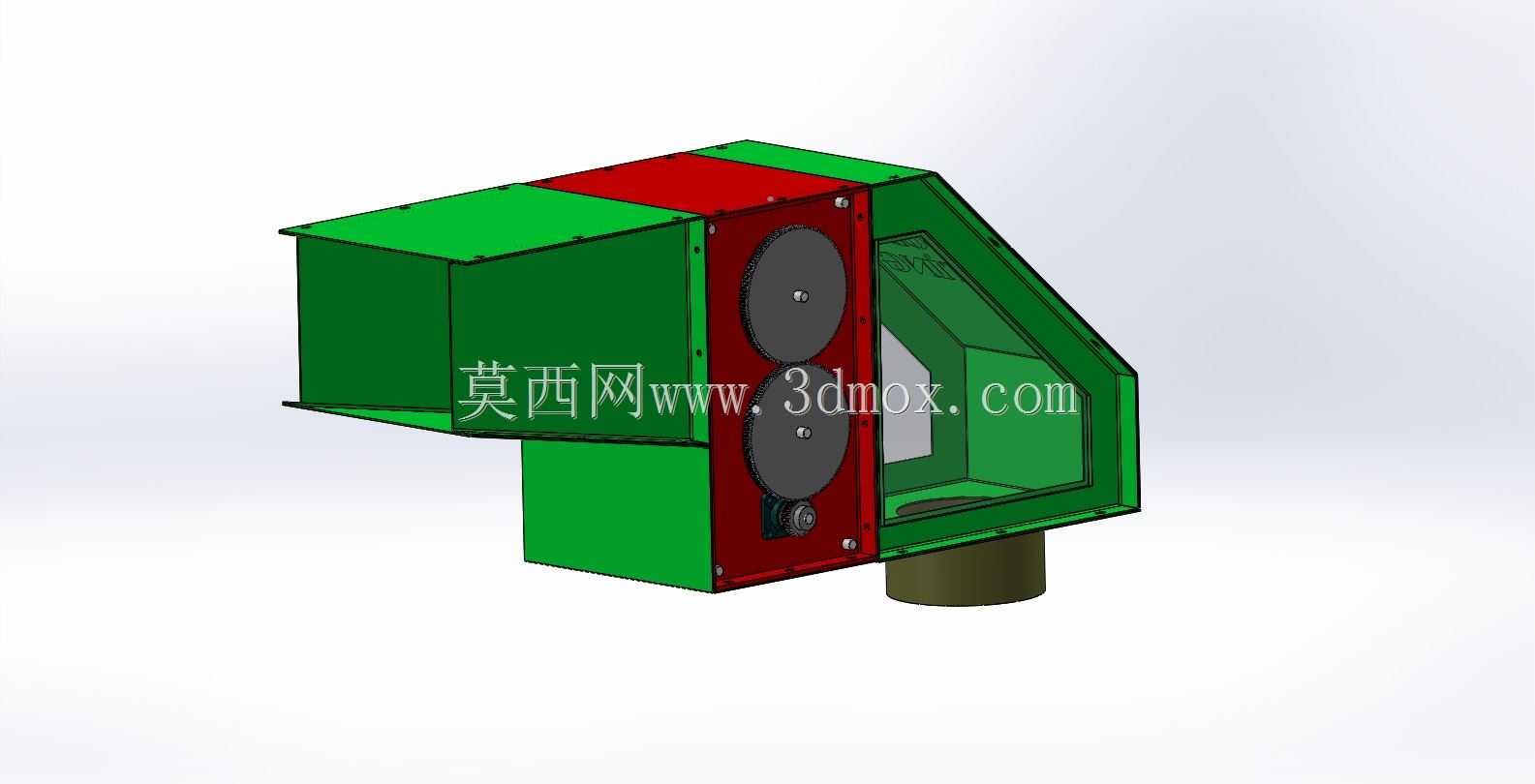

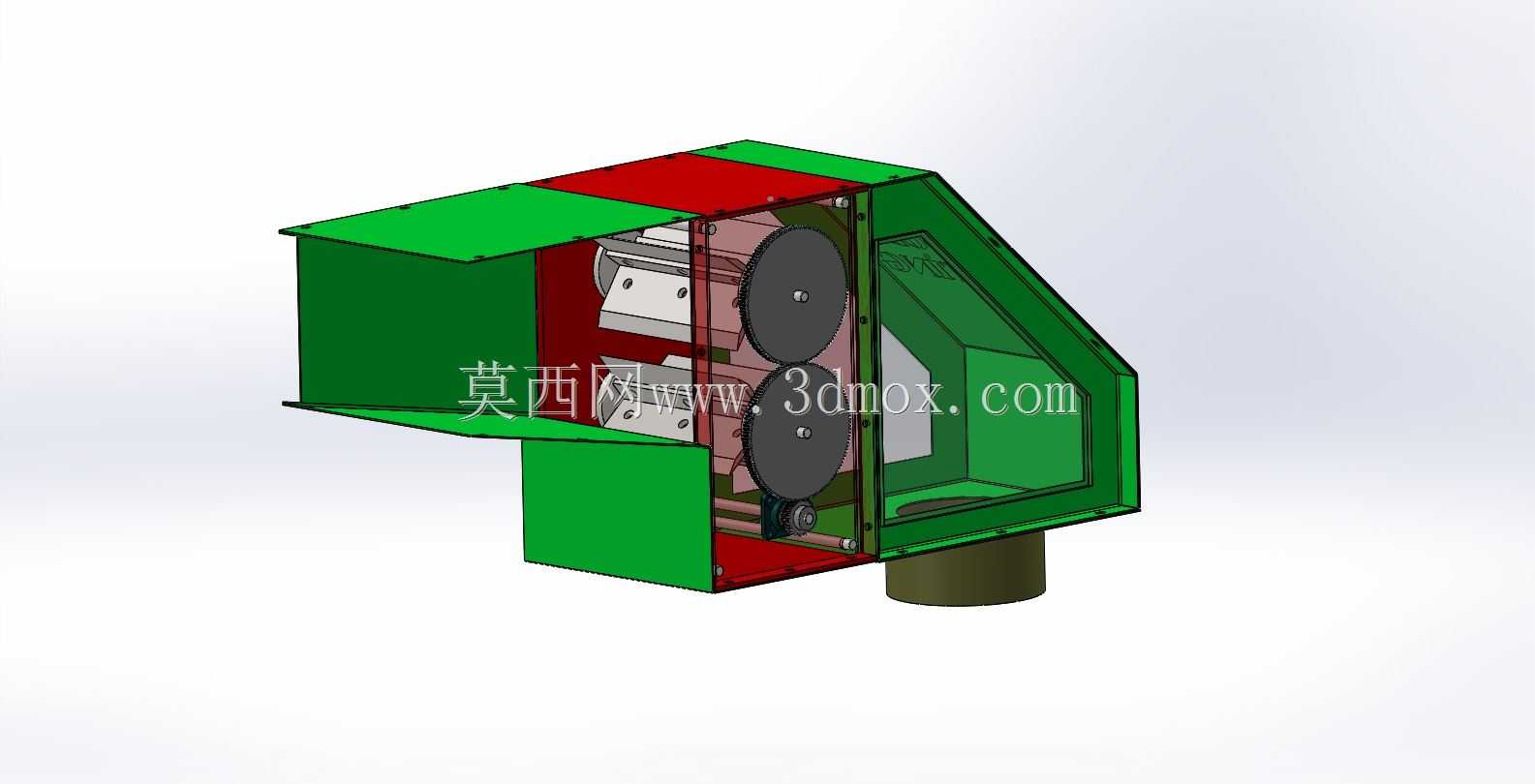

在木工加工车间的实际生产场景中，开料、铣型、打磨等工序会持续产生大量细碎木屑，这类废料如果不能及时收集处理，不仅会造成车间扬尘，影响操作人员职业健康，堆积的木屑还可能堵塞加工设备运动间隙，带来消防隐患，这套木屑收集处理装置正是针对这类工况开发的工位级废料收集单元。从结构设计逻辑来看，装置采用斜向进料的腔体布局，进料口正对木工加工工位的废料逸出方向，能够最大范围覆盖木屑飞溅的扩散区域，减少无组织逸散。腔体内部设置双叶轮传动结构，通过皮带轮组传递动力，叶轮高速转动时在腔体内形成稳定负压，将进入进料区的木屑快速卷入腔体下部的出料通道，可直接对接集尘袋或者中央除尘系统的输送管道，实现废料的连续输送收集。装置的外壳采用分块式钣金拼接结构，外侧护板通过螺栓固定在框架上，日常维护时可以快速拆卸护板，清理腔体内卡滞的大块木片，检查叶轮磨损情况，不需要整体拆解设备，能有效降低一线运维的工作量。从安装边界来看，装置整体采用侧挂式安装设计，背部预留的安装孔位可以直接固定在木工机床的侧边机架上，不需要额外占用车间地面空间，进料口的下沿高度与木工机床工作台面保持齐平，刚好承接加工过程中从工作台边缘掉落、以及刀具切削甩出的木屑，不会干涉工件的正常上下料操作，也不会影响操作人员的作业站位。腔体下部的出料接口采用标准圆管结构，能够适配常规口径的除尘软管，不需要额外制作转接头，现场安装时可以快速完成管路对接。在功能设计上，装置内部的叶轮做了动平衡校准，高速运转时振动量控制在较低范围，不会因为附加振动影响配套木工机床的加工精度，腔体内部的流道做了圆弧过渡处理，避免木屑在转角处堆积堵塞，减少日常清理的频次。针对木工车间木屑中可能混杂铁钉、金属碎屑的情况，叶轮采用耐磨钢板制作，能够抵御小尺寸金属杂物的冲击，降低叶轮被打坏的概率，延长设备的连续运行周期。
