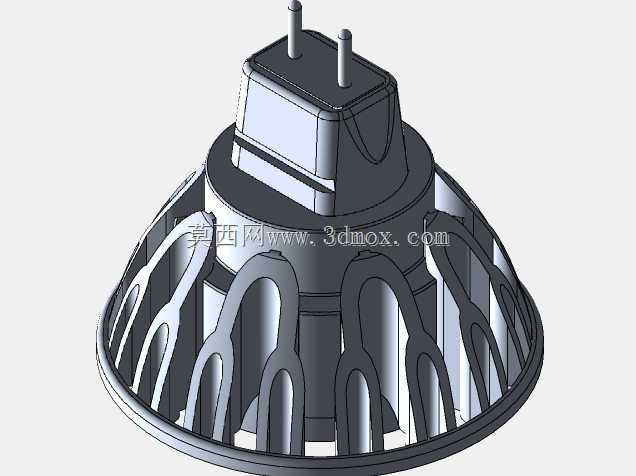

SORAA MR16射灯灯体结构三维设计

日常商照与家居局部照明场景里，MR16规格射灯是展柜、重点洗墙、嵌入式点位照明的核心光源载体，这款SORAA MR16灯的结构设计，完全围绕小体积射灯的散热需求、安装适配性做了针对性的工程考量。先从安装边界说起，它采用标准MR16插脚接口，两个插脚的中心距、伸出长度完全匹配常规GU5.3灯座的安装尺寸，灯杯整体最大外径适配常规MR16面环的嵌入开孔，安装时不需要额外改孔，直接卡入配套灯架即可完成固定，替换同规格旧灯时不需要调整原有安装位的结构，适配绝大多数嵌入式射灯外壳、轨道灯头的安装腔体。

设计思路上，这款灯没有采用传统MR16灯的光滑封闭外壳，而是在灯杯侧壁做了整圈的镂空弧形散热鳍片结构，每一片鳍片的弧度都顺着灯杯的锥面走向排布，相邻鳍片之间留足了空气对流的间隙——小功率LED射灯工作时，灯珠基板的热量如果不能及时散出，会直接加速光衰、缩短灯珠寿命，这种一体化的鳍片结构把灯体外壳本身做成了散热件，不需要额外加装独立散热块，既压缩了整体轴向尺寸，又能让灯杯内部的热空气顺着鳍片间隙自然向上流通，和外界冷空气形成对流循环，比封闭外壳的散热效率提升不少。

从功能特性来看，灯体上部的插脚基座做了台阶式的限位结构，插脚插入灯座后，基座的台阶面会和灯座端面贴合，避免插脚插入过深导致接触不良，也能防止安装时外力挤压导致插脚歪斜变形。灯杯下部的唇边做了加厚处理，既可以在安装时和灯架的卡簧形成稳定的卡接定位，也能在日常擦拭、更换光源时提供受力点，避免捏持鳍片导致薄型散热结构变形。整个灯体的内部腔体预留了足够的驱动板安装空间，腔体的台阶位可以直接承托LED铝基板，不需要额外做固定柱，装配时直接把铝基板贴合在腔体内部的定位面上，涂好导热硅脂就能让热量直接传导到外层的散热鳍片上，减少了热阻路径。

实际选型使用时，这款结构的灯体适配MR16规格的COB灯珠，整体轴向长度控制在常规MR16灯的标准尺寸范围内，既可以用在嵌入式天花射灯的预埋壳体内，也能装在明装轨道灯的灯头里，甚至可以适配部分展柜的外露式灯座，不管是家居的背景墙洗墙照明，还是商铺的展品重点照明，都能满足安装尺寸的适配要求，鳍片的弧形外观也不会像直鳍片那样显得生硬，外露安装时也有不错的视觉协调性。
