无障碍转角式轮椅通行坡道平台设计

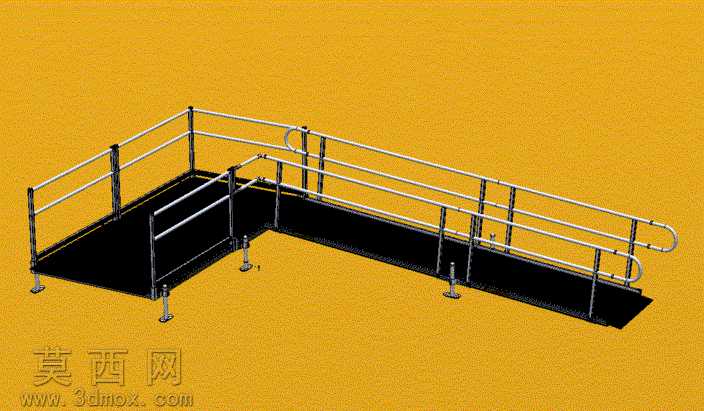

本作品为适配无障碍通行需求的转角式轮椅坡道与中转平台三维模型，整体采用Solidworks完成全参数化建模，建模过程严格遵循无障碍设施的通行尺寸规范，针对轮椅通行的转弯半径、坡道坡度、通行净宽做了精准的参数约束，确保结构尺寸符合实际使用的安全要求。模型整体采用L型转角布局，由两段直线坡道与中部方形中转平台衔接组成，可适配存在高差的出入口场景，解决直线坡道长度受限的场地安装问题。材质设定上，坡道与平台的行走面采用哑光黑色防滑耐磨板材材质，模拟实际使用中的防滑铝合金或防滑涂层钢板质感，表面添加细微的凹凸纹理提升真实感；两侧防护栏杆采用亮面银色金属材质，还原不锈钢管材的抛光质感，栏杆设置上下双层扶手结构，适配轮椅使用者的抓握高度需求，扶手末端做圆弧收边处理，避免尖锐棱角带来的磕碰风险；底部支撑结构采用金属可调支脚设计，每个支脚带有螺纹调节结构与圆形防滑脚垫，可根据实际安装地面的平整度调整支撑高度，保证坡道整体处于水平稳定状态，支脚与坡道主体采用螺栓连接结构，还原实际装配的连接逻辑。建模过程中对所有零件做了独立的参数化建模，包含栏杆管材、支撑立柱、坡道底板、平台面板、可调支脚、连接固件等独立零件，装配过程严格按照实际安装的配合关系添加约束，可清晰展示各部件的装配位置与连接方式，同时完成了干涉检查，确保各部件之间不存在装配冲突。渲染阶段采用暖黄色纯色背景突出模型主体，通过均匀的环境光打光展现金属栏杆的反光质感与防滑板面的哑光质感，清晰呈现坡道的整体结构、转角衔接方式、栏杆排布逻辑与支脚的支撑结构，模型可导出多种通用格式用于无障碍设施的方案展示、结构验证、施工参考等场景，完整还原了无障碍轮椅坡道平台的结构特点与实用功能。
