百叶式金属通风门结构设计方案

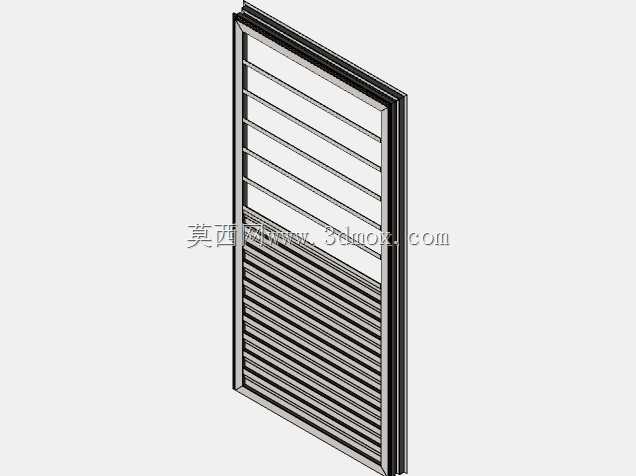

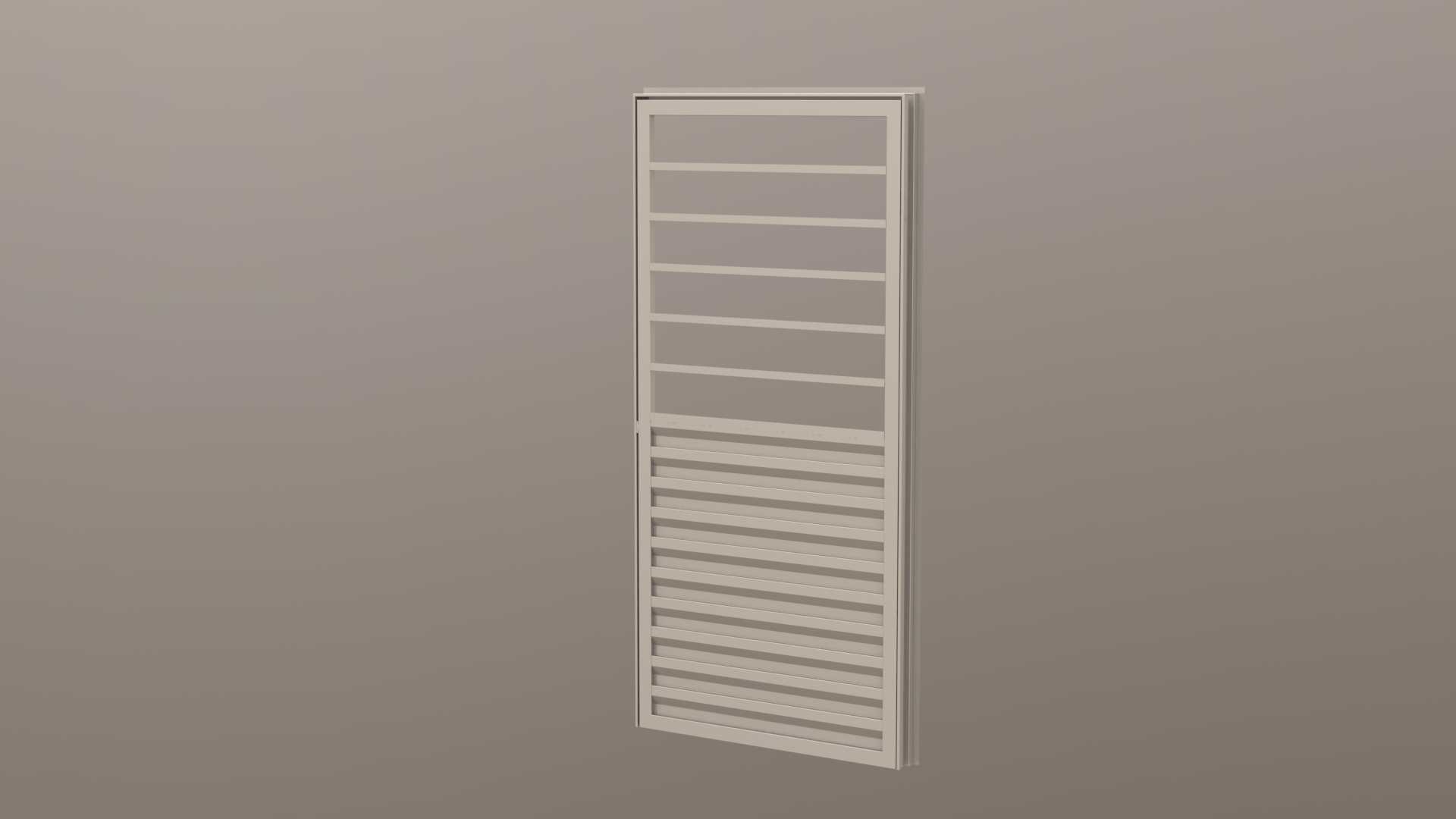

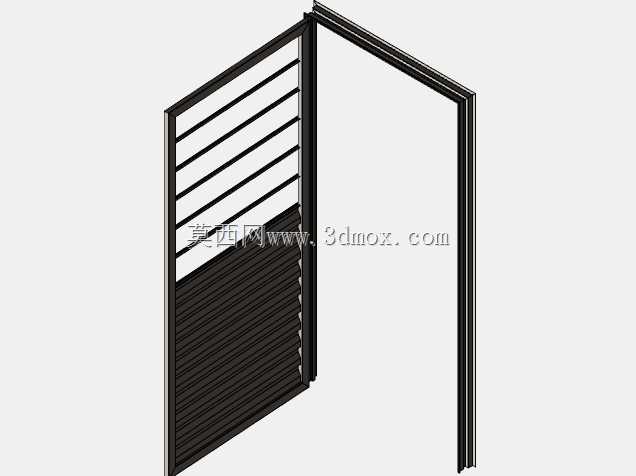

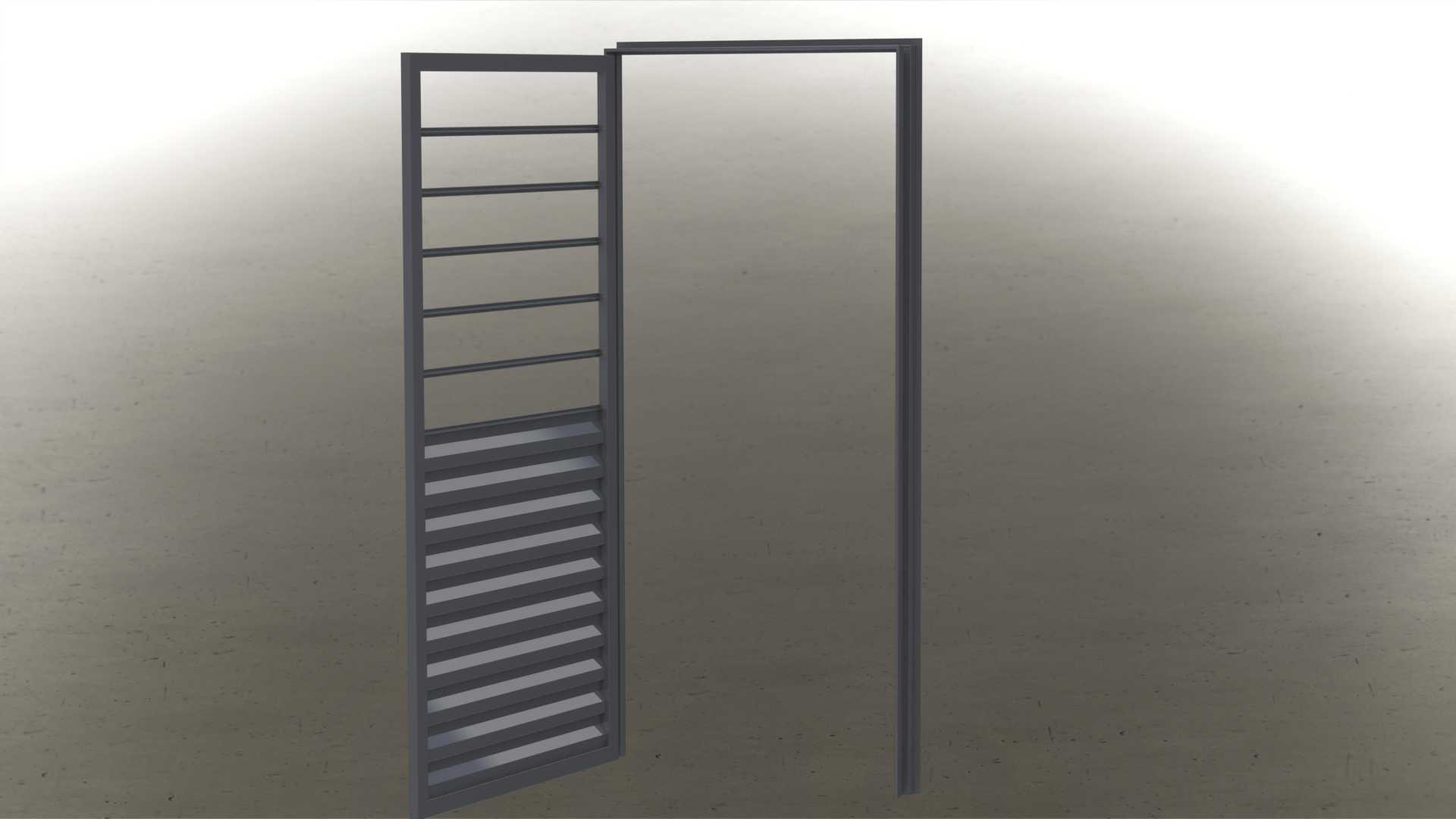

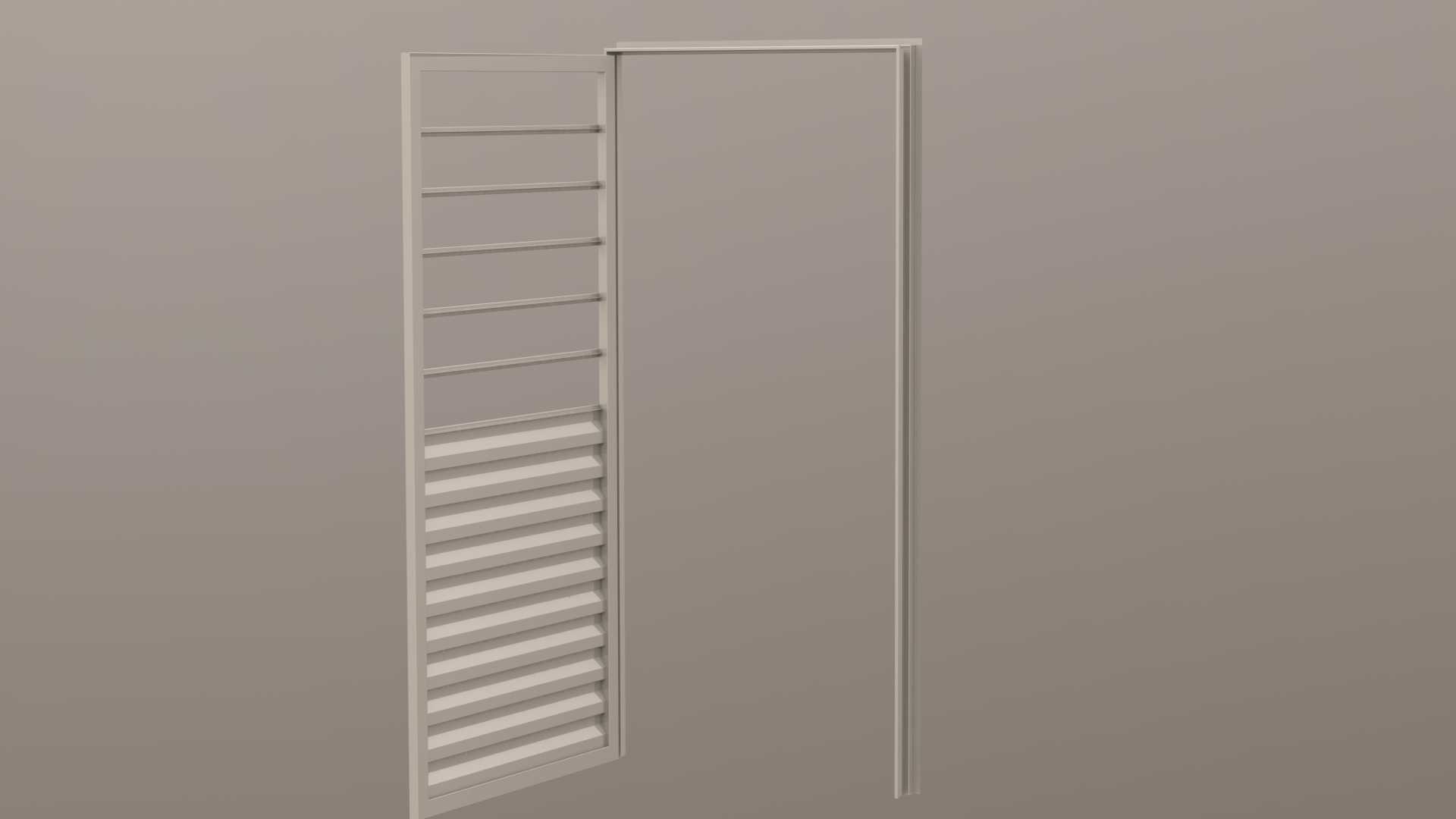

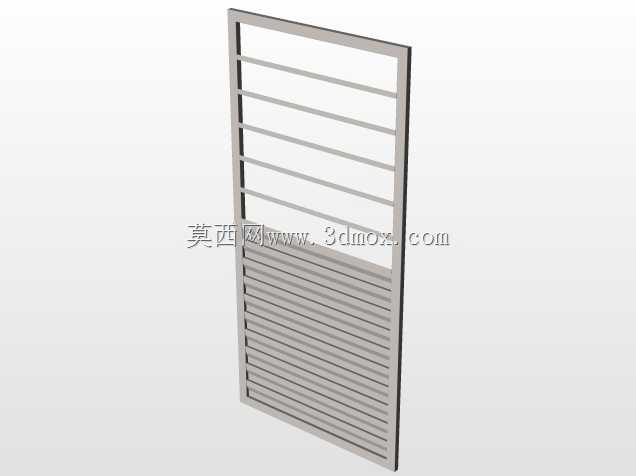

这类百叶结构金属门主要应用在设备机房、工业厂房附属隔间、户外设备防护舱等需要兼顾通风散热与物理防护的场景，区别于全封闭实体金属门，它不需要额外开设通风窗就能实现空气对流，同时能阻挡大尺寸杂物、啮齿类动物进入防护区域，在变配电隔间、小型空压机站、户外储能设备舱的围护结构中应用十分广泛。从结构设计逻辑来看，整个门体采用矩形管焊接作为外框承载主体，框体型材壁厚根据门洞尺寸匹配，常规单扇门洞宽度在800-1000mm区间时，外框选用40*20mm矩形管即可满足抗形变要求，门框与墙体连接的安装边预留15mm宽度的安装孔位，孔位间距控制在300mm以内，保证安装后整体的抗风压性能。门体上半部分采用横向等距布置的实心横筋结构，这部分区域主要承担防外物冲击的作用，横筋间距控制在80mm，既不会因为间距过大导致防护失效，也不会因为过密增加不必要的材料成本，横筋与外框采用满焊连接，焊后打磨平整做表面防锈处理。下半部分为可调角度的百叶结构，百叶片采用1.2mm厚的冷轧钢板冲压成型，每片百叶的弯折角度设置为45度，相邻百叶的搭接量控制在10mm，这样的设计既能保证空气流通的有效截面积达到门体总面积的35%以上，满足常规设备散热的通风量要求，又能在雨天阻挡斜向飘落的雨水进入内部空间，同时从外部无法直接观察到室内设备情况，兼顾隐私防护需求。设计过程中需要重点考虑门体的安装边界条件，门体与门框的配合间隙控制在单边2mm，合页选用承重型不锈钢合页，单扇门配置3个合页，分别布置在距门体上下端200mm位置以及门高中点位置，避免长期开关出现门体下垂变形。门体的锁具安装位预留通用球形锁或者执手锁的安装孔位，可根据实际使用场景选配带锁芯的锁具实现权限管控。建模过程中需要注意各钣金件的折弯止裂槽设置，百叶片的两端与框体连接位置采用点焊固定，避免满焊导致百叶片受热变形影响通风间隙的均匀性，整个门体的所有金属构件表面都需要做磷化除锈后喷涂户外塑粉，适应不同温湿度环境下的使用需求，减少后期维护成本。
