地标建筑线框结构3D打印设计

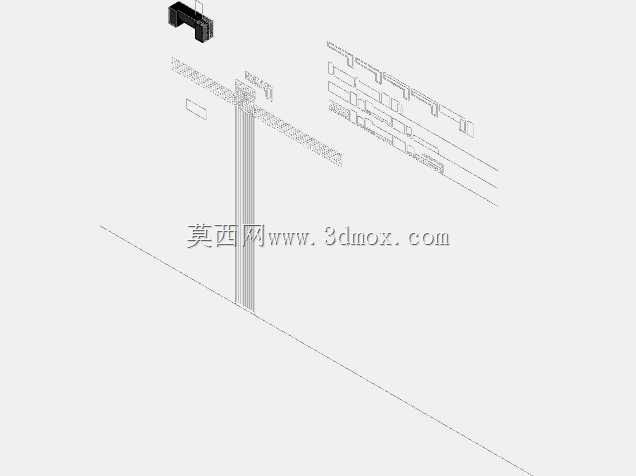

这套线框式建筑结构模型，主要面向文创展陈、建筑教学、城市纪念周边制作等场景使用，可通过熔融沉积或光固化3D打印设备制作实体成品，放置于城市规划展馆、校园建筑专业教具区、文旅纪念商品展柜中，作为地域标志性建筑的微缩展示载体。从结构设计逻辑来看，整体采用拆分式构件排布思路，将建筑不同立面的线性结构、顶部附属构件、竖向支撑主体分别拆解为独立打印单元，既规避了大尺寸一体打印时的翘曲变形风险，也能降低打印过程中支撑材料的使用量，后续仅需通过专用粘接剂即可完成整体拼接，拼接缝可隐藏于线性构件的衔接端面，不会破坏整体线框的视觉完整性。在功能特性上，线框式的镂空结构相比实心建筑模型，能在同等打印尺寸下降低60%以上的材料消耗，同时半通透的视觉效果可以更清晰地展现建筑的立面轮廓与竖向层级关系，观者无需拆解模型就能直观观察到建筑不同高度的结构分布特征，适合用于建筑结构认知教学场景，帮助学习者快速理解地标建筑的框架构成逻辑。从安装与尺寸边界来看，拆分后的单个构件最长尺寸控制在常规桌面级3D打印机的成型幅面范围内，无需使用大尺寸工业打印设备即可完成全部构件制作，拼接完成后的整体底座预留了直径5mm的定位孔，可直接匹配常规展示台的固定螺柱，也可搭配亚克力底座进行陈列安装，竖向支撑构件的壁厚设置为1.2mm，既保证了打印完成后的结构强度，避免搬运过程中出现弯折断裂，也不会因壁厚过大导致打印时间过长。设计过程中针对3D打印的工艺特性做了多处适配调整，所有横向构件的衔接处都做了0.2mm的公差预留，避免因打印耗材收缩导致拼接错位，所有锐角位置都做了R0.5mm的圆角过渡，减少打印过程中的层间应力集中，防止构件尖角位置出现开裂，顶部的小型附属构件单独排布在打印平台的边角区域，可与主体竖向构件同步打印，无需单独安排打印批次，能有效提升整体制作效率。
