木质坡屋面入口遮阳雨篷结构设计

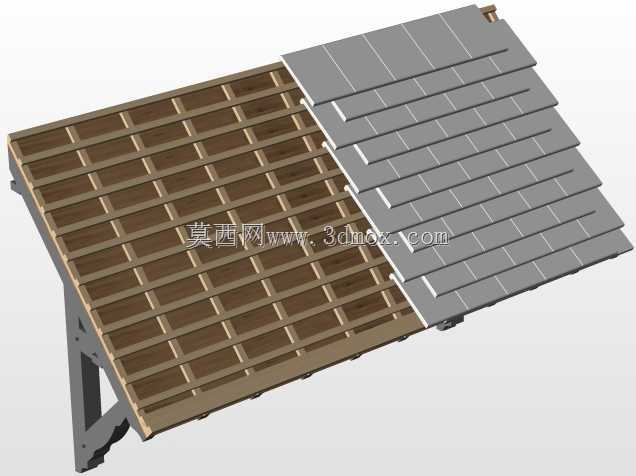

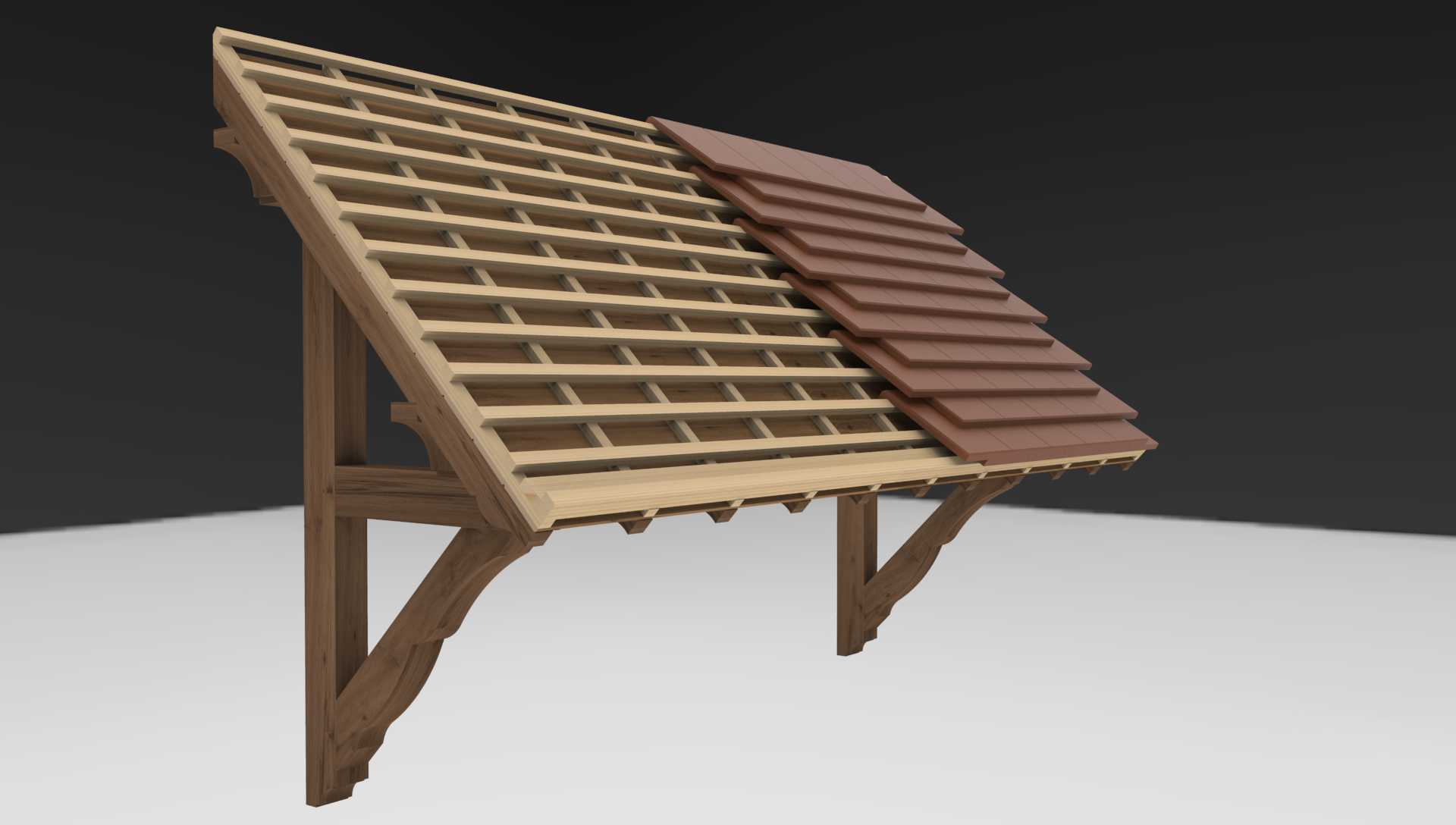

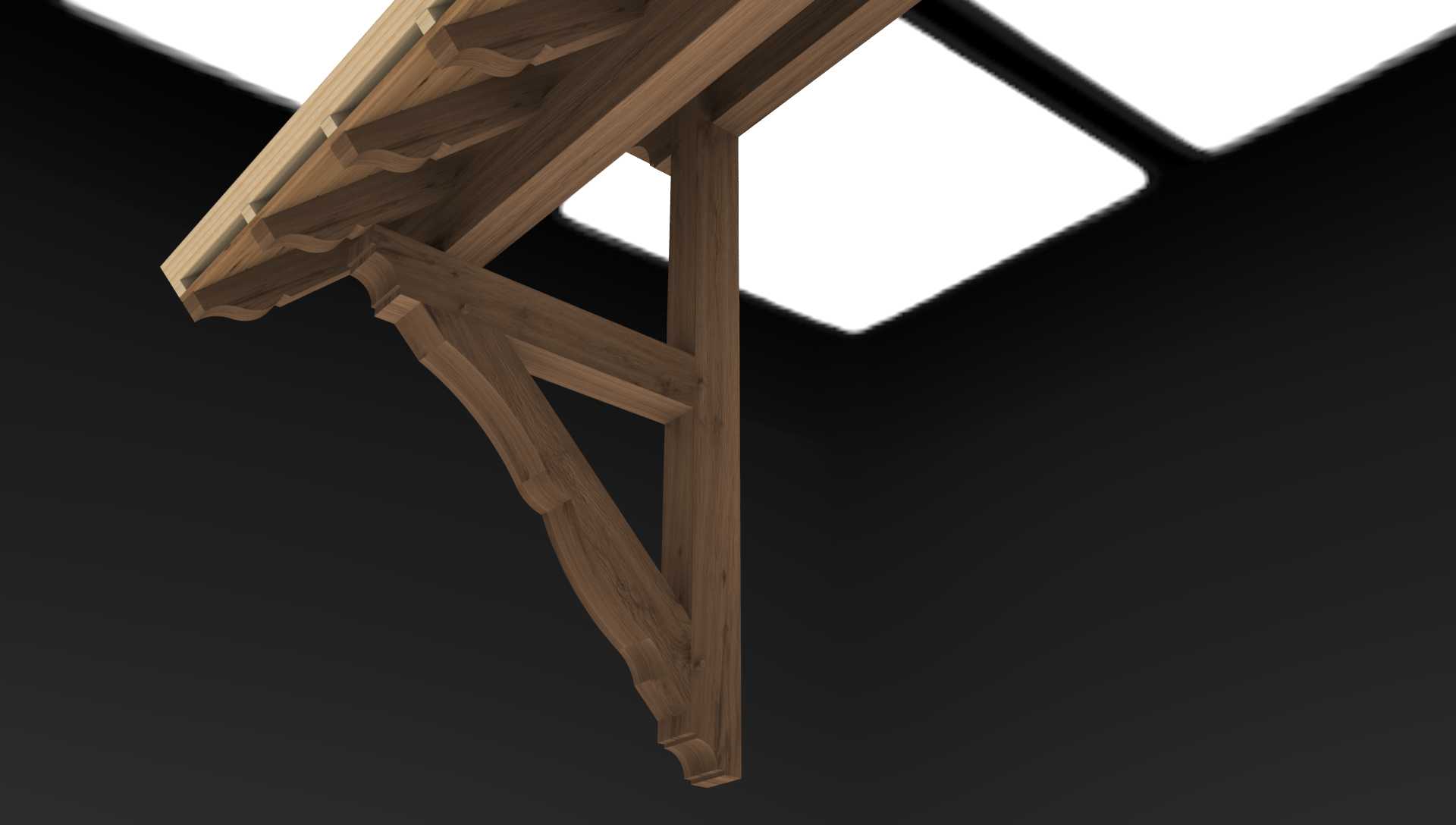

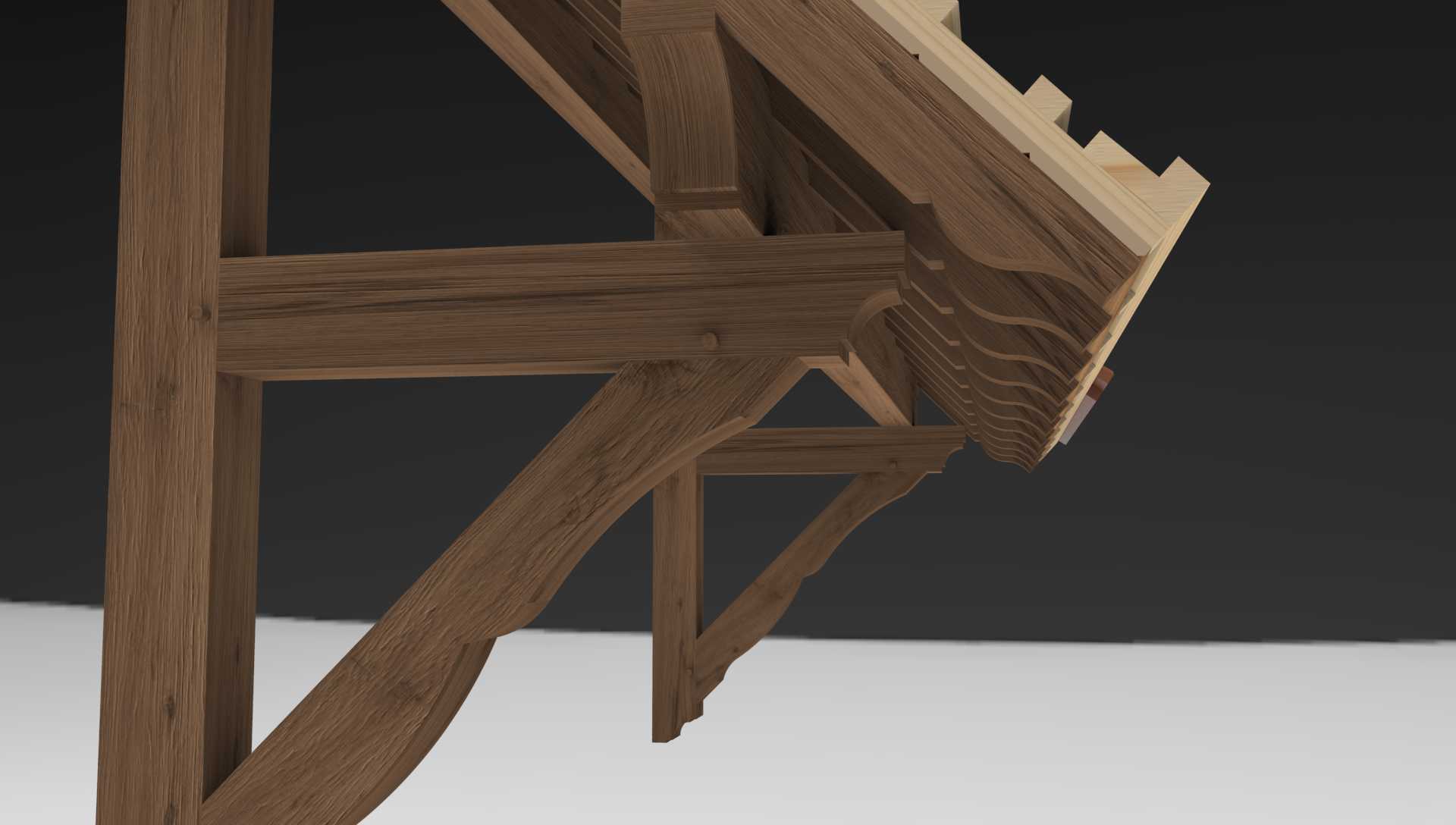

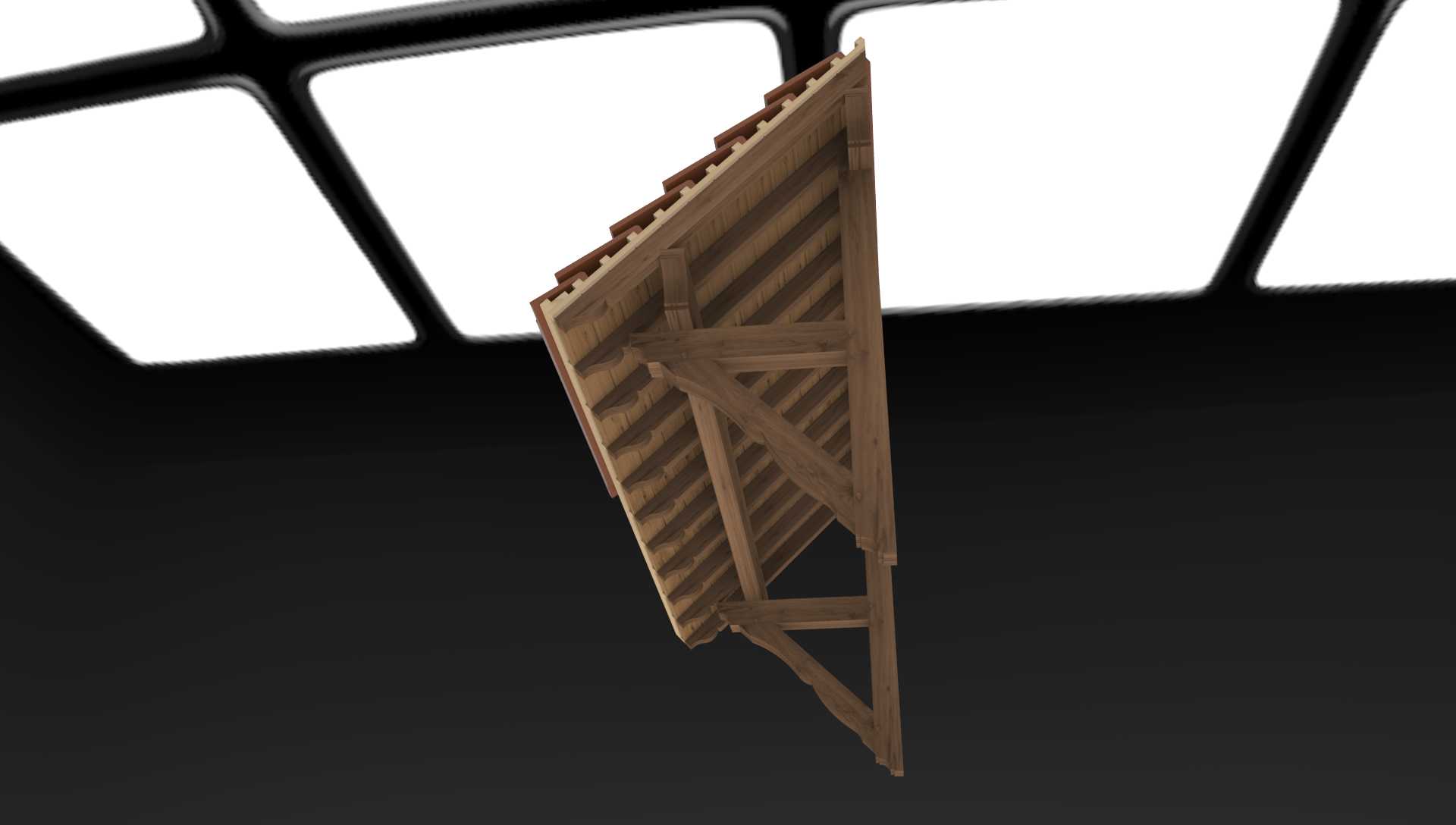

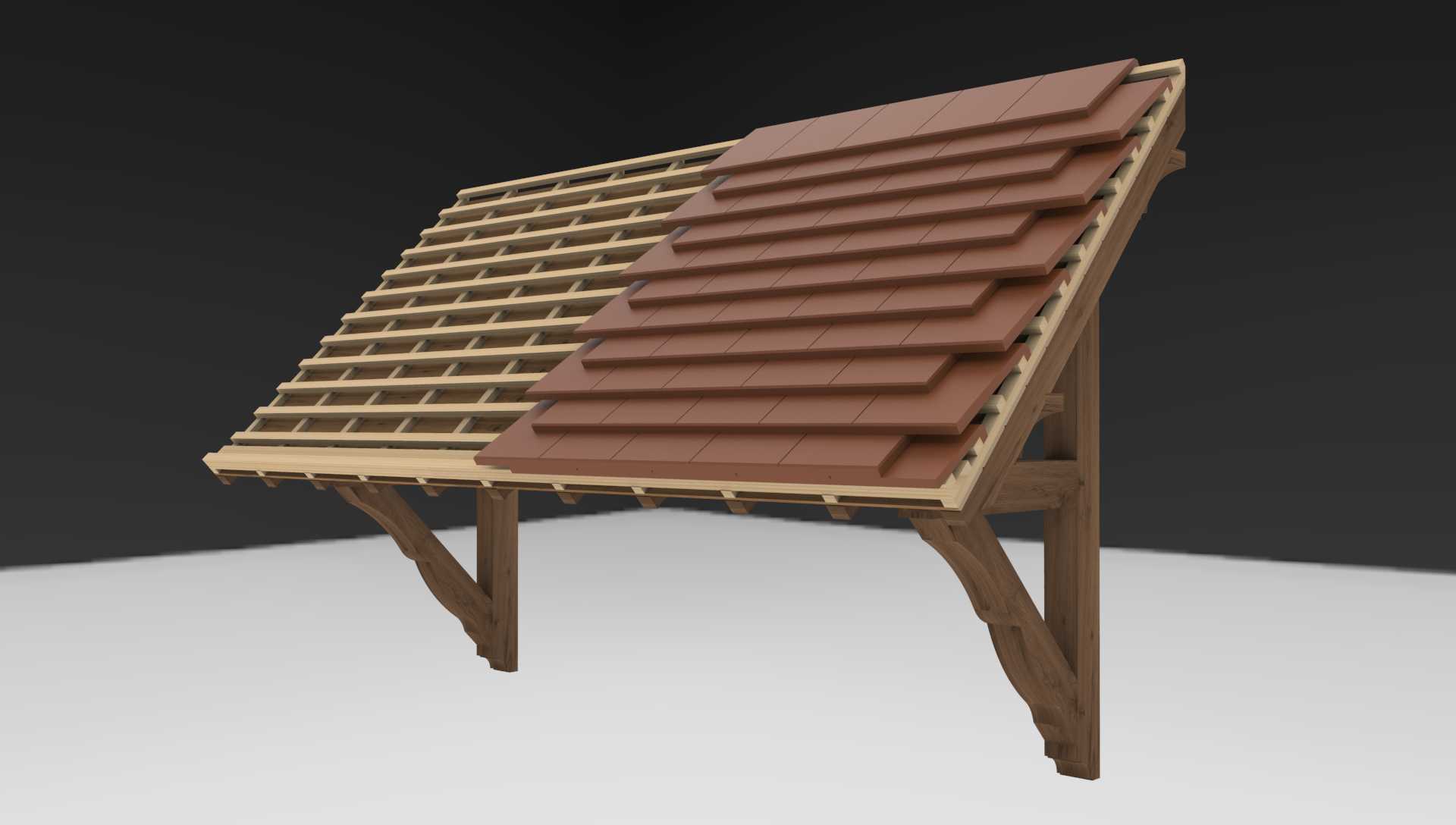

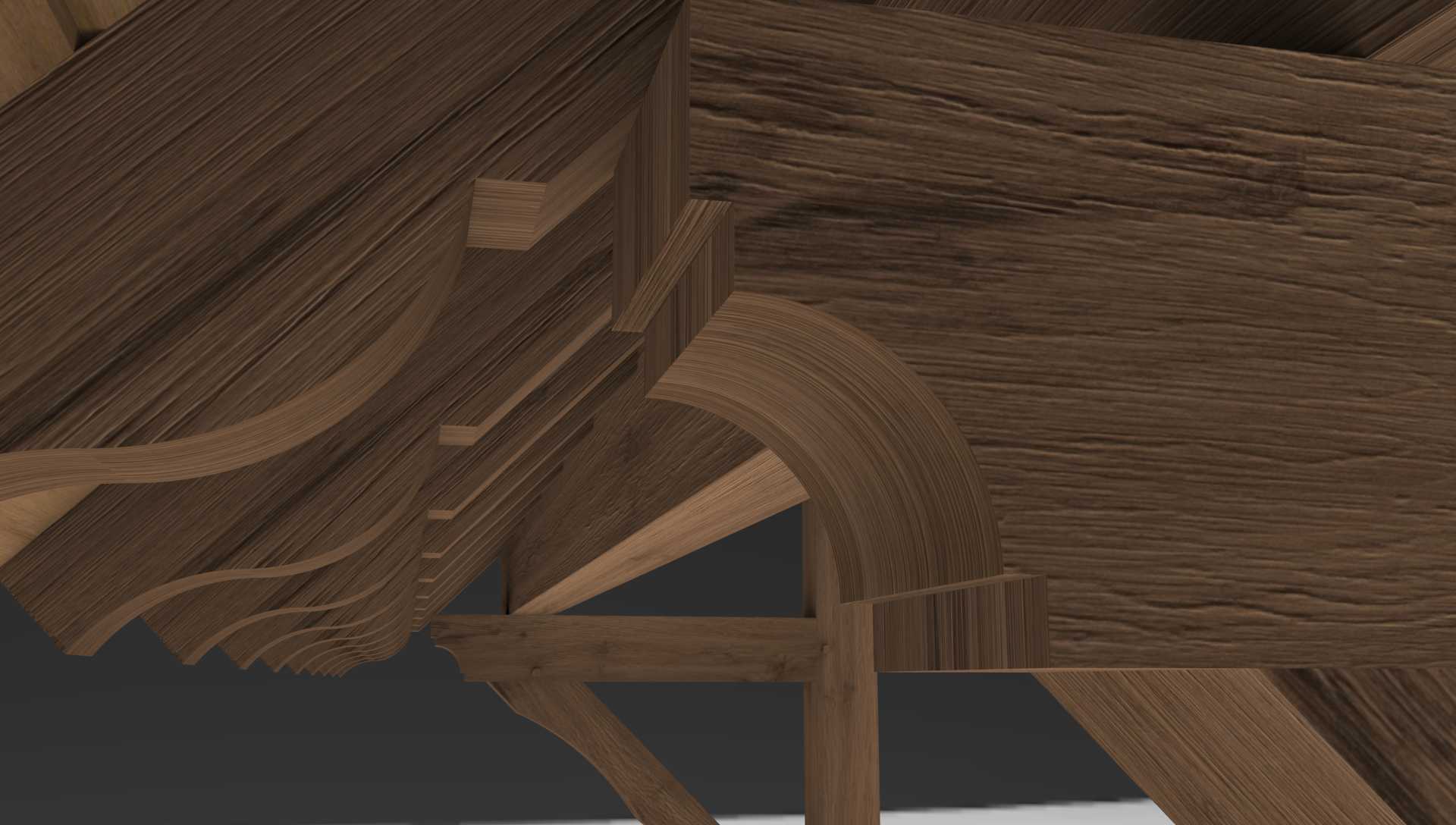

这款木质坡式入口雨篷的设计，首先要匹配低层住宅、小型商业门店的入口立面安装场景，核心作用是遮挡入口区域的直射阳光与斜向降雨，避免入户门区域长期被雨水侵蚀，同时减少夏季阳光直射入户门带来的室内升温问题。从结构设计逻辑来看，整体采用悬挑式受力体系，支撑构件选用实木斜撑与竖向立柱结合的形式，斜撑采用曲线造型既兼顾结构受力的传力路径，将悬挑端的荷载通过斜撑传递到墙面固定点与竖向支撑柱上，避免悬挑端出现过大挠度，同时也适配欧式、乡村风的建筑立面风格。屋面部分采用格栅式龙骨基底，龙骨间距严格匹配成品屋面瓦的安装尺寸，每根龙骨的开槽位置都对应瓦件的固定卡扣位，保证瓦件安装后不会出现滑移、错位问题，瓦件采用叠压式铺设，上下瓦的搭接长度满足排水坡度要求，在常规降雨强度下不会出现雨水倒灌渗漏的问题。设计过程中首先确定安装边界：整体悬挑长度控制在1.2米到1.5米区间，刚好覆盖常规入户门的宽度范围，屋面坡度设置为30度，既符合木质构件的排水需求，也避免坡度过大导致瓦件固定难度提升、坡度过小排水不畅的问题。支撑立柱的安装点位距离墙面的距离根据悬挑长度调整，保证斜撑的受力角度在45度左右，最大化结构稳定性，所有木质构件的连接节点都采用暗装五金件固定，外部不裸露连接螺栓，保证外观的整体性。在实际应用中，这款雨篷不需要破坏原有屋面结构，直接通过墙面膨胀螺栓与地面固定件完成安装，适配现有建筑的入口改造场景，瓦面的颜色与木质构件的涂装可以根据建筑外立面风格调整，格栅龙骨的预留间隙也可以后期加装阳光板，实现半封闭的雨篷空间，兼顾通风与挡雨的双重需求。建模过程中对每根龙骨的排布、斜撑的曲率、瓦件的叠压关系都做了1:1的还原，能够直接用于构件下料加工的尺寸参考，安装节点的位置也做了明确的结构示意，方便施工人员定位固定点位，避免现场安装时出现尺寸偏差导致的装配问题。
