建筑用压型波纹金属屋面板结构

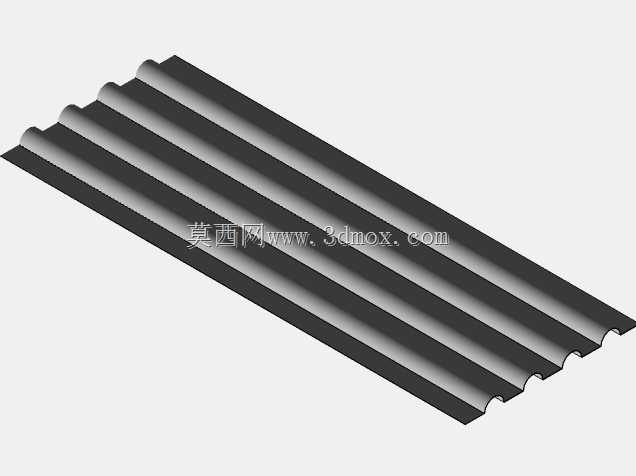

在工业厂房、仓储库房、临时搭建场馆、农牧场棚舍这类大跨度围护结构场景里，压型金属波纹板是屋面与墙面系统的核心用材，相比传统黏土瓦、混凝土预制板，它自重更轻，单平米承重荷载远低于传统围护材料，能大幅降低主体钢结构的载荷设计冗余，压缩整体建造成本。这款波纹板采用连续辊压成型的等波距圆弧波纹构型，波谷与波峰的过渡圆弧做了等半径处理，既保证辊压成型时板材应力均匀释放，避免成型后出现应力回弹变形，也能让雨水顺着波谷快速导流，在常规降雨工况下不会出现屋面积水渗漏的问题。

从安装适配的角度看，板材的有效覆盖宽度、总幅宽、定尺长度都匹配常规围护施工的模数，相邻板材搭接时，侧边的波峰可以完全嵌合，配合密封胶条与自攻螺钉固定，能形成连续的防水密封面，不需要额外做复杂的防水构造层。板材的波纹构型不是单纯为了造型，连续的波纹结构相当于在平板基础上冲压出了密集的加强筋，大幅提升了板材的面外抗弯刚度，在人员踩踏检修、常规积雪荷载、阵风风压作用下，不会出现明显的下挠变形，也不会因为长期交变荷载出现板材疲劳开裂。

做三维建模的时候，要重点把控波纹的成型轮廓，不能出现曲率突变的折角，否则实际生产时辊压轮的曲面无法匹配，会造成板材表面划伤、成型尺寸超差；同时要预留出板材两端的搭接余量、侧边的咬合边界，安装孔位的排布要顺着波峰位置设置，避免在波谷打孔留下漏水隐患。这类波纹板除了做屋面围护，也可以直接用作厂房的墙面围护板，竖向安装时波谷垂直于地面，能快速导走墙面的雨水与积灰，减少后期外立面清洁维护的工作量；部分对保温有要求的场景，还可以在两块波纹板中间填充岩棉、玻璃丝棉等保温芯材，做成复合保温围护板，适配寒冷地区的建筑保温需求。建模过程中还要注意板材的厚度方向的尺寸一致性，波纹的起波位置、波高公差要控制在生产允许的范围内，保证导出的加工图纸能直接对接辊压成型设备的参数设置，不需要二次调整轮廓。
