轨道滚子重力输送装置结构设计

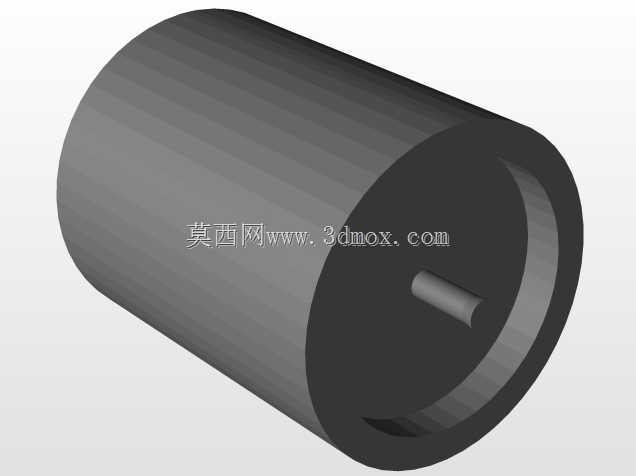

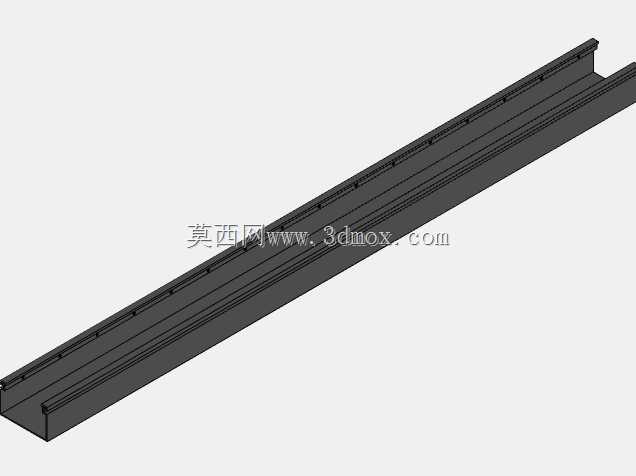

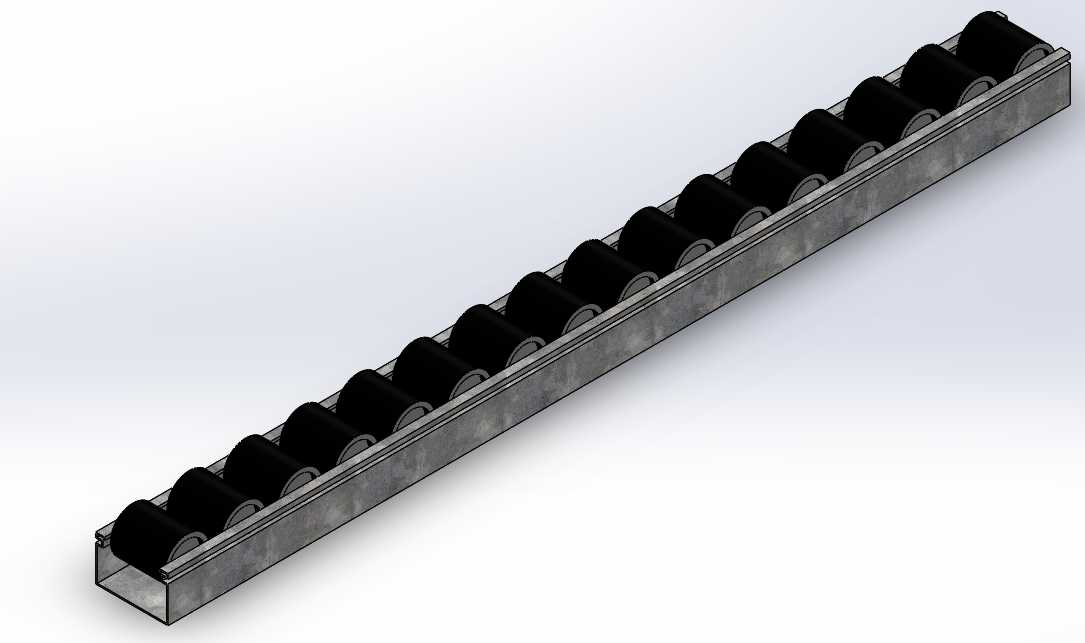

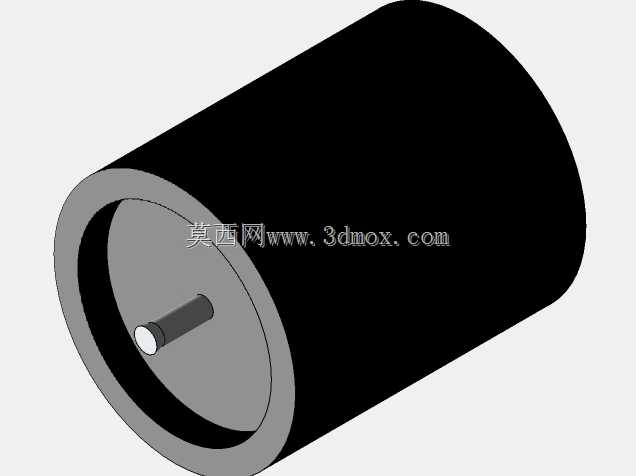

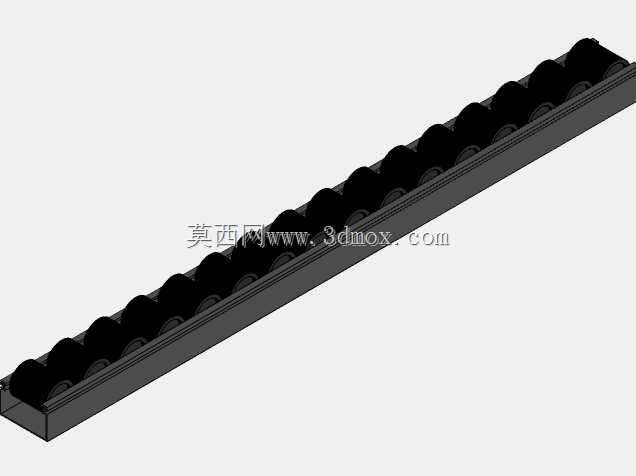

在车间物料周转、装配线旁工件流转、仓储分拣线的无动力输送场景中，这类轨道滚子重力输送结构是应用极广的低成本输送方案，完全依靠物料自身重力沿倾斜轨道完成滑移输送，无需额外配置动力源，后期运维成本极低，适配多类中小尺寸刚性工件的短距离输送需求。该结构采用长条形槽型钢作为主体承载框架，框架内侧等距排布黑色尼龙材质的输送滚子，滚子通过中心销轴与两侧框架壁连接，可绕销轴自由转动，滚子顶面高出框架上沿一定高度，确保输送的工件仅与滚子表面接触，将滑动摩擦转换为滚动摩擦，大幅降低工件输送过程中的阻力，避免工件底面在输送过程中出现划伤磨损。设计过程中首先要确认输送工件的单重、底面接触尺寸，以此确定滚子的排布间距：间距需小于工件底面最小接触长度的三分之一，避免工件在输送过程中卡滞在两个滚子之间，同时滚子的直径选型要匹配承载需求，单根滚子的额定静载荷需覆盖输送工件的最大单点承压值，防止长期受压出现滚子变形、转动卡涩的问题。框架采用标准槽钢折弯加工，两侧壁预留的滚子安装孔位同轴度公差需控制在0.1mm以内，避免销轴安装后出现偏斜导致滚子转动不畅，框架的整体直线度公差需控制在每米1mm以内，防止输送过程中工件出现跑偏、侧滑掉出轨道的问题。安装时需根据输送工件与滚子表面的摩擦系数调整轨道倾斜角度，通常倾斜角度控制在2度到5度之间，角度过小会导致工件滑移动力不足出现停滞，角度过大会导致工件下滑速度过快，末端工位难以承接甚至出现工件磕碰损伤。这类输送结构可多段拼接延长输送距离，也可根据现场布局需求搭配弯道段、挡停机构、分料机构使用，在轻工装配、五金加工、电子零部件生产的车间线边输送场景中适配性极强，整体结构无复杂传动部件，日常仅需定期清理滚子缝隙间的切屑、杂物，在销轴位置加注少量润滑脂即可长期稳定运行，相比动力辊道输送机，整体制造成本可降低六成以上，且不存在电机、传动带等易损动力部件的更换需求，适合作为固定路径的短距离无动力输送载体使用。
