工业防护格栅式金属门结构设计

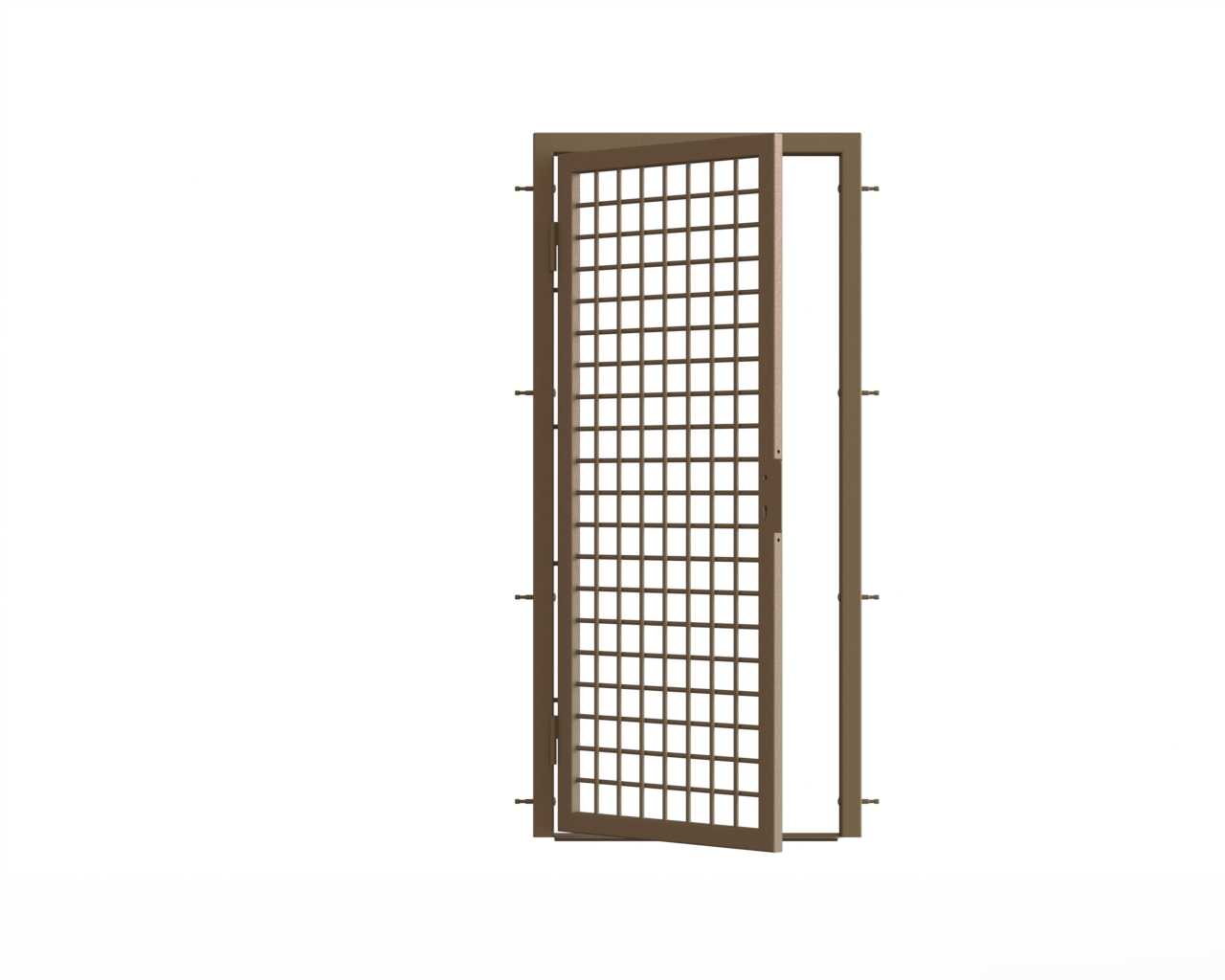

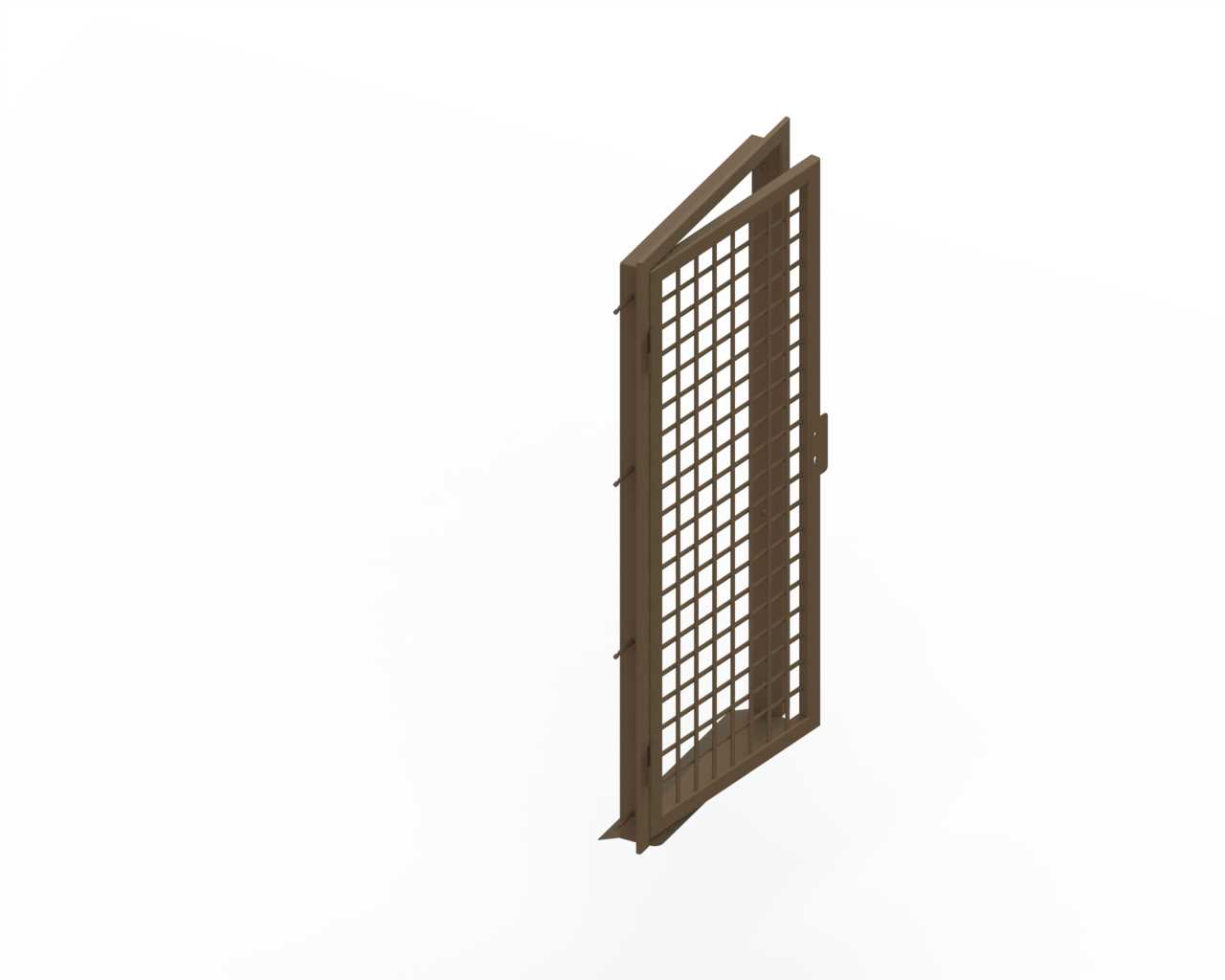

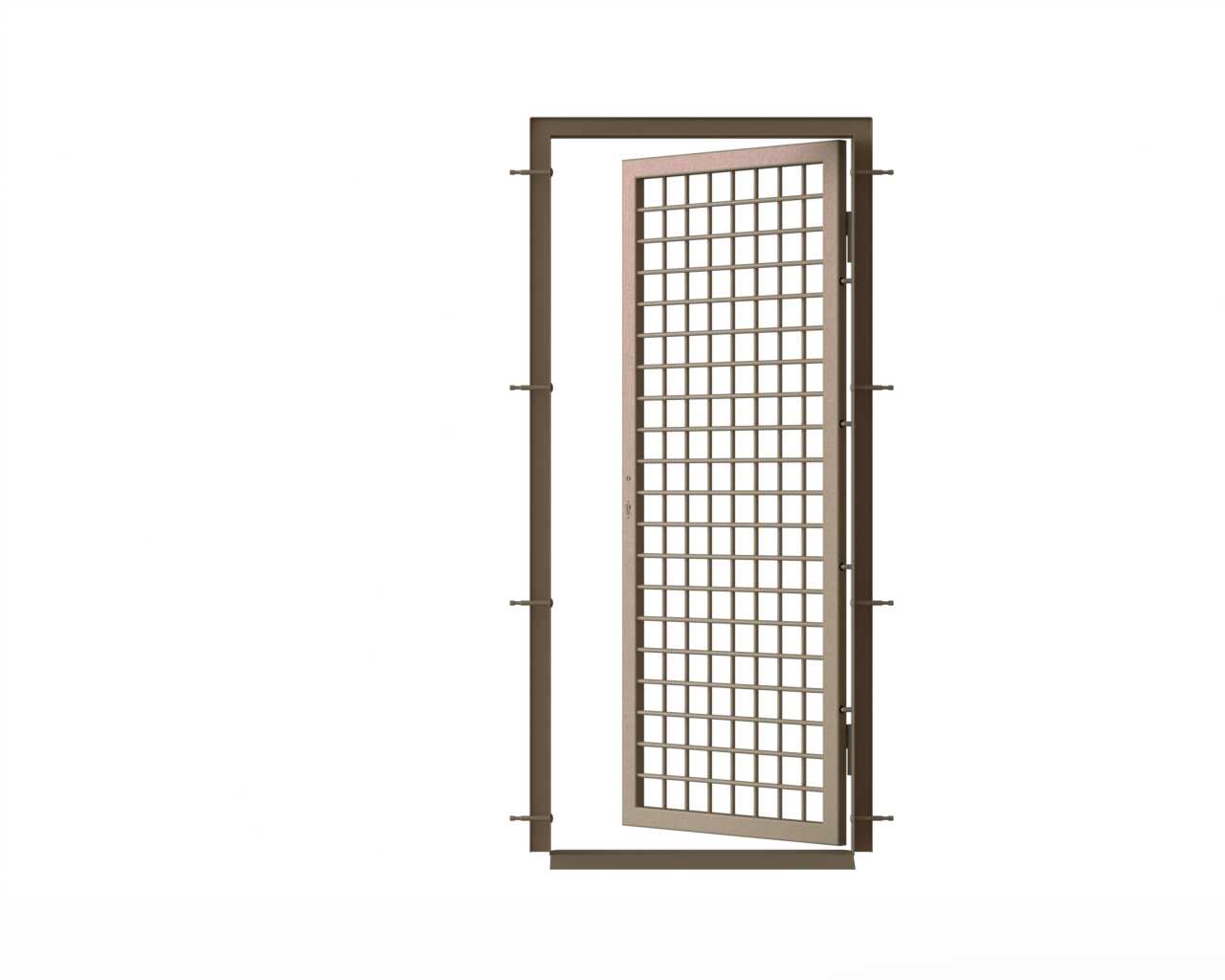

这款格栅式金属门主要应用于工业厂区设备间隔断、车间通道防护、仓储区域分隔、户外设备围护等场景，可在实现区域物理分隔的同时，保证视线通透与空气流通，避免封闭隔断带来的空间压抑感与通风不畅问题，也便于运维人员隔着格栅观察门后设备的运行状态，无需频繁开门即可完成日常巡检工作。门体采用框架加格栅条的组合结构，外框为等边角钢组焊成型，焊接位置做了打磨钝化处理，避免尖锐毛刺划伤安装与使用人员，格栅条采用等距排布的扁钢纵横交叉焊接，网格间距控制在合理范围，既可以防止较大尺寸的杂物随意穿过，也能避免人员肢体误入危险区域，同时不会过度遮挡视线。门体与门框的连接采用多组合页结构，沿门体侧边竖向均匀分布，可均匀承载门体自重，避免长期开关使用后出现门体下垂、合页变形的问题，门体侧边预留了锁具安装位，可适配常用的工业挂锁、执手锁，满足不同场景的闭锁需求。设计过程中优先考虑了安装适配性，门框的安装孔位采用长圆孔设计，可抵消现场安装时的土建误差，降低现场安装的调整难度，门体底部预留了一定的离地间隙，可适配常规的地面铺装厚度，避免开关门时与地面产生摩擦。门体的整体外形尺寸适配常规的工业通道通行宽度，单扇开启的设计可满足人员通行、小型工具推车进出的需求，若有大尺寸设备通行需求，也可基于该结构调整尺寸拓展为双扇对开结构。格栅条的排布方向兼顾了结构强度与视觉效果，竖向格栅作为主要受力构件，横向格栅作为拉结构件，有效提升门体整体抗侧向冲击的能力，即使受到常规的外力碰撞也不会出现明显变形。门体的合页位置做了加厚补强处理，在合页安装处焊接了加强衬板，避免长期开关过程中合页固定位置出现板材撕裂的问题，门体侧边还预留了缓冲挡块的安装位置，可搭配橡胶缓冲块使用，降低开关门时的碰撞噪音与金属冲击损伤。
