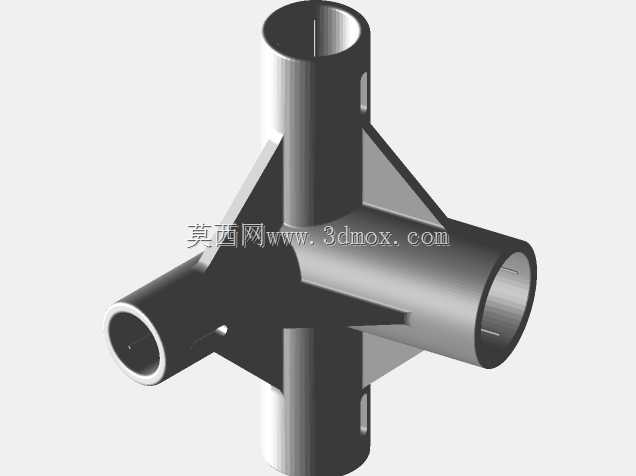

四通加强型圆管连接节点结构

这类四通加强型圆管连接结构，多应用于模块化桁架搭建、临时舞台支撑骨架、工业设备防护栏框架、轻型仓储货架立柱横撑连接场景，也可作为户外展架、农用小型棚架的核心连接部件，替代传统焊接或多件拼接的连接方式，减少现场装配的焊接工序，降低安装对工人操作技能的要求。从结构设计逻辑来看，四个方向的连接套筒轴线两两垂直，分别对应空间坐标系的X、Y、Z正负方向，可同时实现四根同规格圆管的垂直交汇连接，套筒内径与适配圆管外径保持小间隙配合，单边间隙控制在0.1-0.2mm区间，既方便管材插入装配，又能避免间隙过大导致的框架晃动。相邻套筒之间设置的三角形加强筋，是整个结构的受力关键，筋板厚度与套筒壁厚保持1:1.2的比例，从套筒根部延伸至套筒长度三分之一位置，可有效分散节点处的弯矩载荷，避免管材受侧向力时套筒根部出现应力集中断裂的问题，相比无筋的普通四通接头，抗扭、抗弯折性能可提升40%以上。每个套筒侧壁预留有紧定螺钉安装孔，装配时将圆管插入套筒至定位台阶处，拧入紧定螺钉即可完成锁固，无需在管材上额外打孔或焊接，后期拆卸维护时仅需松开螺钉即可拆解框架，构件可重复周转使用。设计时需注意安装边界尺寸，节点整体外接圆直径不超过所适配圆管直径的2.2倍，套筒有效插接长度不小于圆管直径的1.5倍，保证足够的插接接触面积，避免管材受拉时从套筒中脱出；筋板与套筒的连接处做R3-R5的圆角过渡，消除加工和受力时的应力集中点，适配STL格式的快速成型加工需求，也可直接用于铸造或机加工的生产参考。在实际选型时，需根据框架整体承载要求匹配对应壁厚的接头，承载较大的重载场景可适当增加筋板厚度与套筒插接长度，轻载场景如小型展架可适当缩减尺寸控制整体重量，该结构无需额外辅件即可完成空间三维方向的管材连接，大幅提升框架装配效率。
