金属框架四层木质置物搁架结构设计

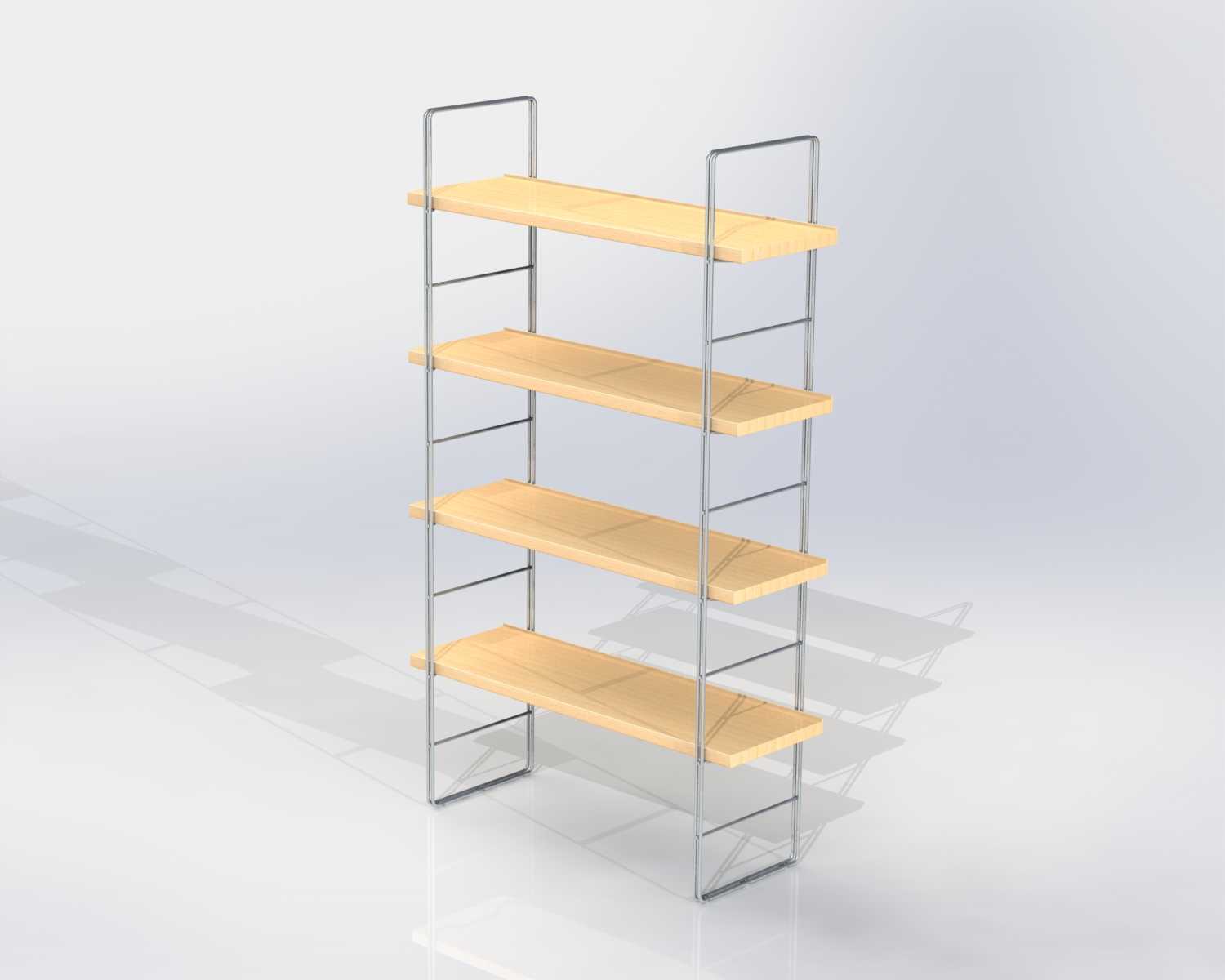

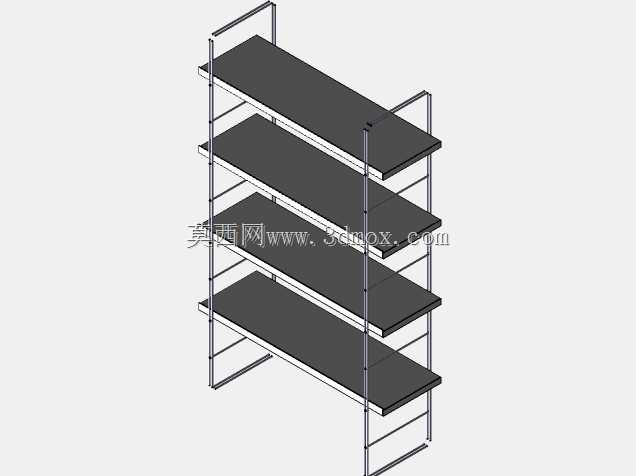

这款四层置物搁架的设计，首先围绕民用与商用场景的轻量储物需求展开，常见于小型商铺货品陈列、家居书房书籍收纳、工作室工具耗材分类存放等场景，整体结构走轻量化易装配的路线，没有复杂的连接构件，普通使用者参照装配指引即可完成组装，无需专用工装辅助。从结构设计逻辑来看，两侧的金属框架采用薄壁圆管弯折成型，竖向主管作为主要承重传力构件，横向的圆管连接杆一方面承担层板的支撑限位作用，另一方面通过前后横向杆的拉结，保证两侧框架的平行度，避免整体结构出现侧向歪斜，框架底部的横向弯折段直接作为落地支撑脚，省去了额外配置脚座的工序，同时增大了与地面的接触面积，降低单位面积压强，避免在木质地板、瓷砖地面留下压痕。层板采用实木拼接板材，边缘做了圆弧倒角处理，既避免搬运使用过程中尖锐边角剐蹭伤人，也能减少板材边缘的应力集中，降低长期承重后出现层板端头开裂的概率；层板与金属支架的连接采用嵌入式卡位设计，不需要额外的螺丝紧固件，层板直接卡入两侧框架对应高度的横向杆卡位中，使用者可以根据存放物品的高度，灵活调整每层的间隔距离，适配不同尺寸的物件存放需求。从安装边界尺寸来看，整体宽度控制在1.2米以内，深度在0.3米左右，总高度约1.5米，既保证了单层搁板的有效置物宽度，也不会因为深度过大导致靠内侧存放的物品难以取放，整体高度适配普通人站立状态下的伸手取物高度，最上层搁板的高度不超过1.6米，不需要借助垫脚物件即可完成物品存取。设计过程中对承重做了冗余考量，单层搁板在均匀受力状态下可承载15kg以内的物品，金属框架的表面做了镀铬防锈处理，在湿度稍高的厨卫、阳台场景使用也不易出现锈迹，木质层板表面做了哑光清漆涂层，耐日常的水渍泼溅，擦拭清理方便。整体结构没有多余的装饰构件，所有杆件的连接位置都做了圆滑过渡，没有突出的毛刺或尖锐焊点，兼顾了结构稳定性与使用安全性，在三维建模过程中，对金属管的弯折半径做了工艺合理性校验，避免弯折半径过小导致管壁出现褶皱、开裂的加工缺陷，层板的卡位公差控制在0.5mm以内，既保证装配时的顺畅度，也不会因为间隙过大导致层板放置后出现晃动。
