带提手控温型便携保温储水容器结构设计

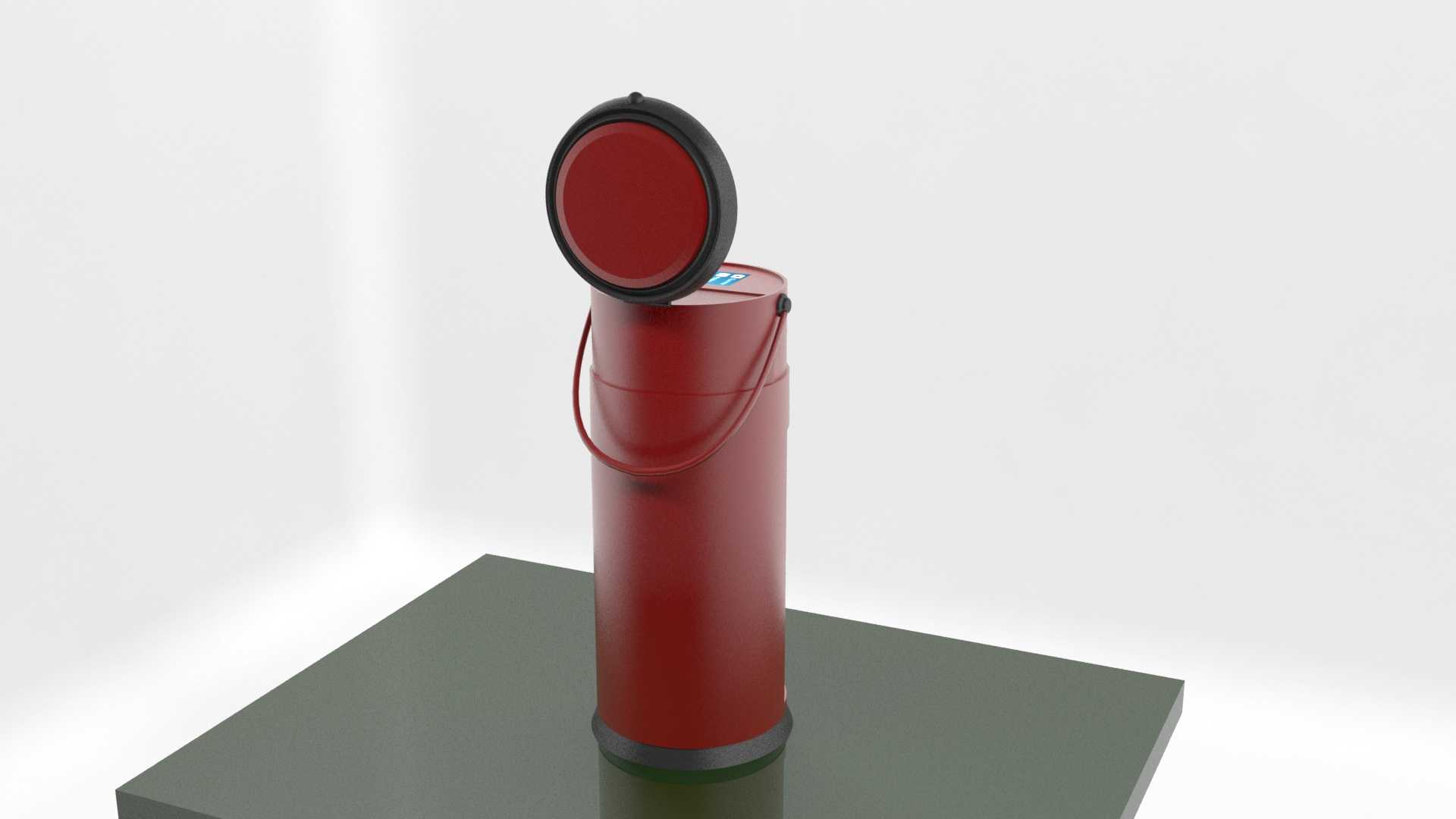

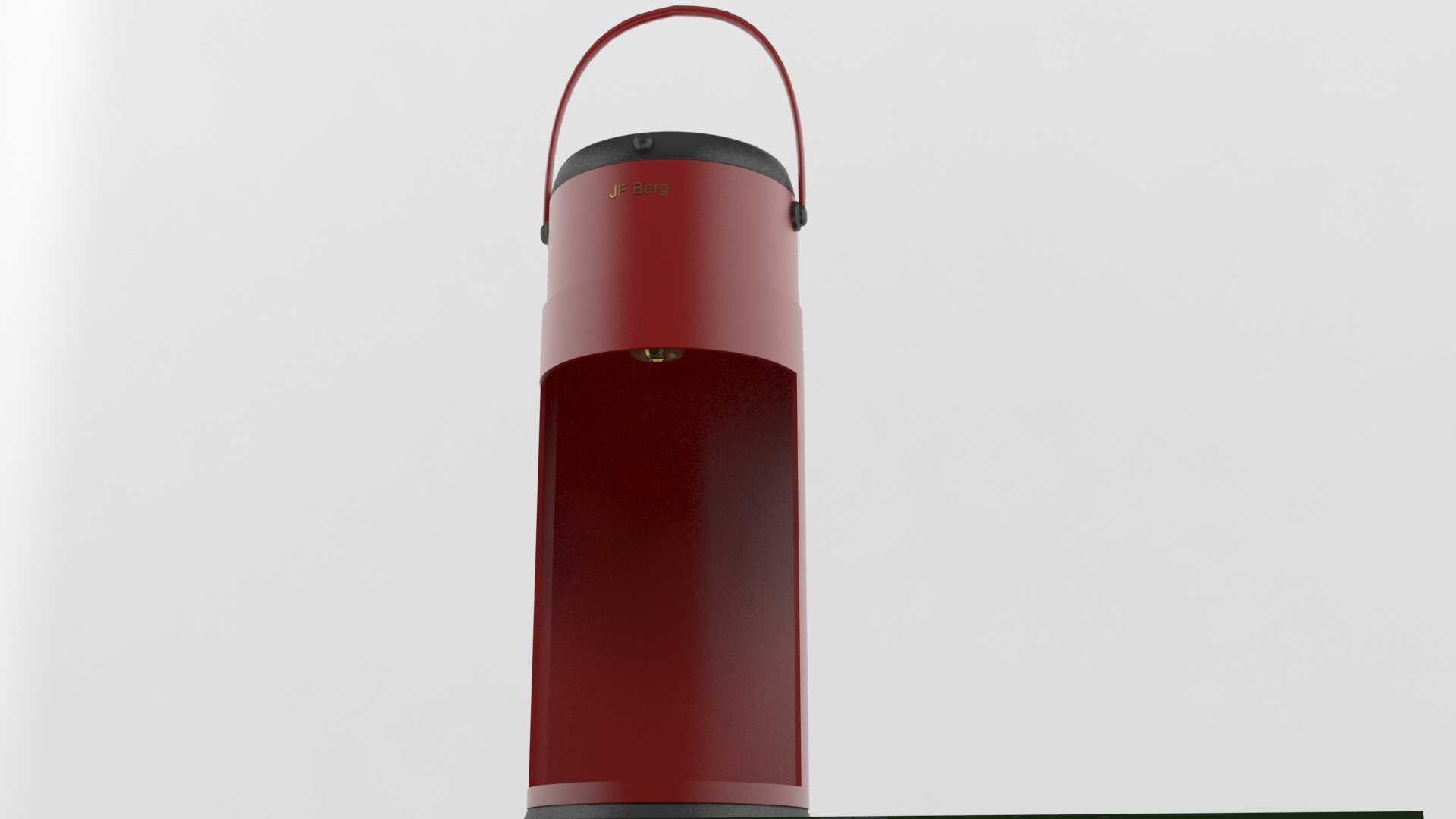

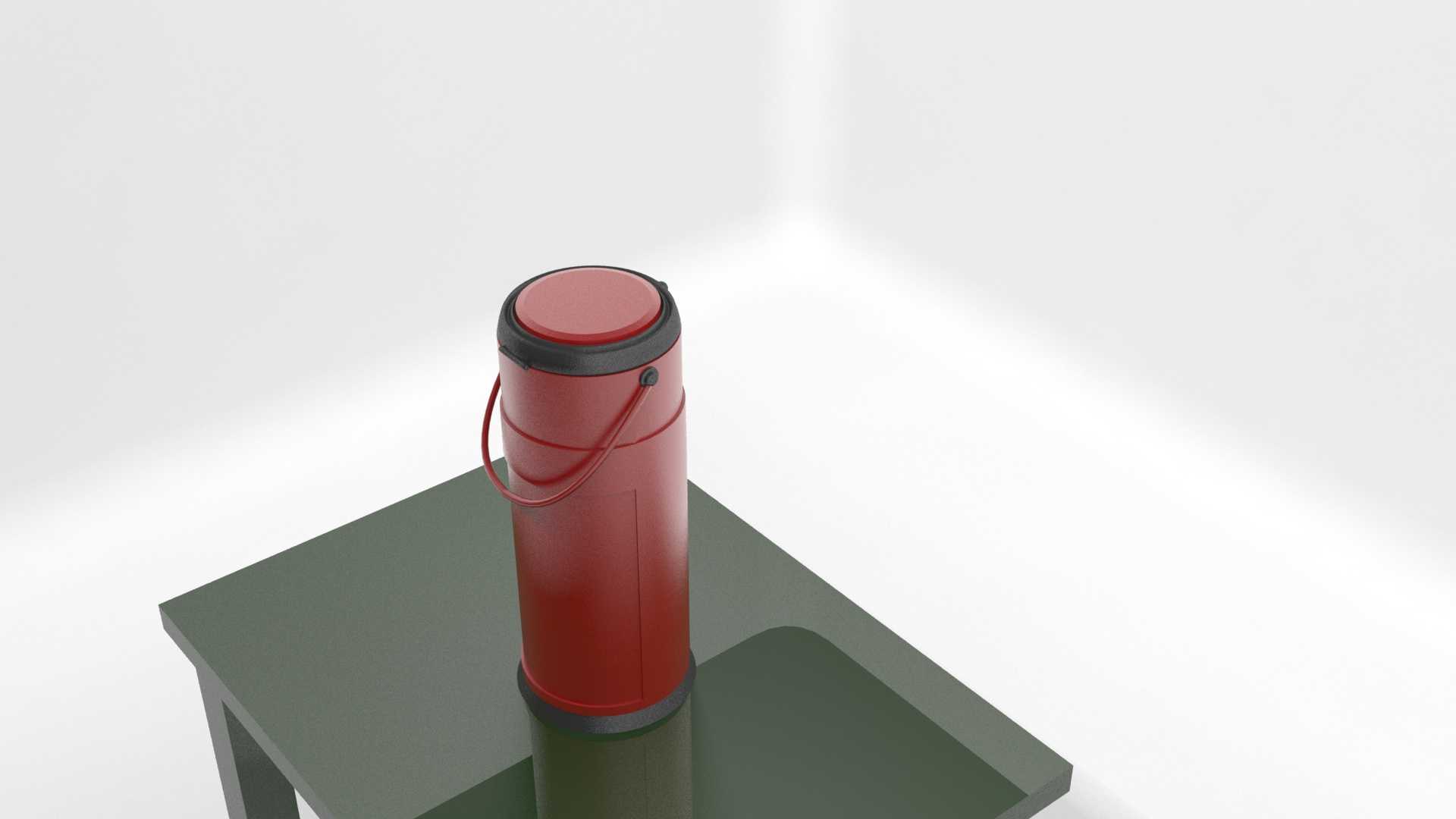

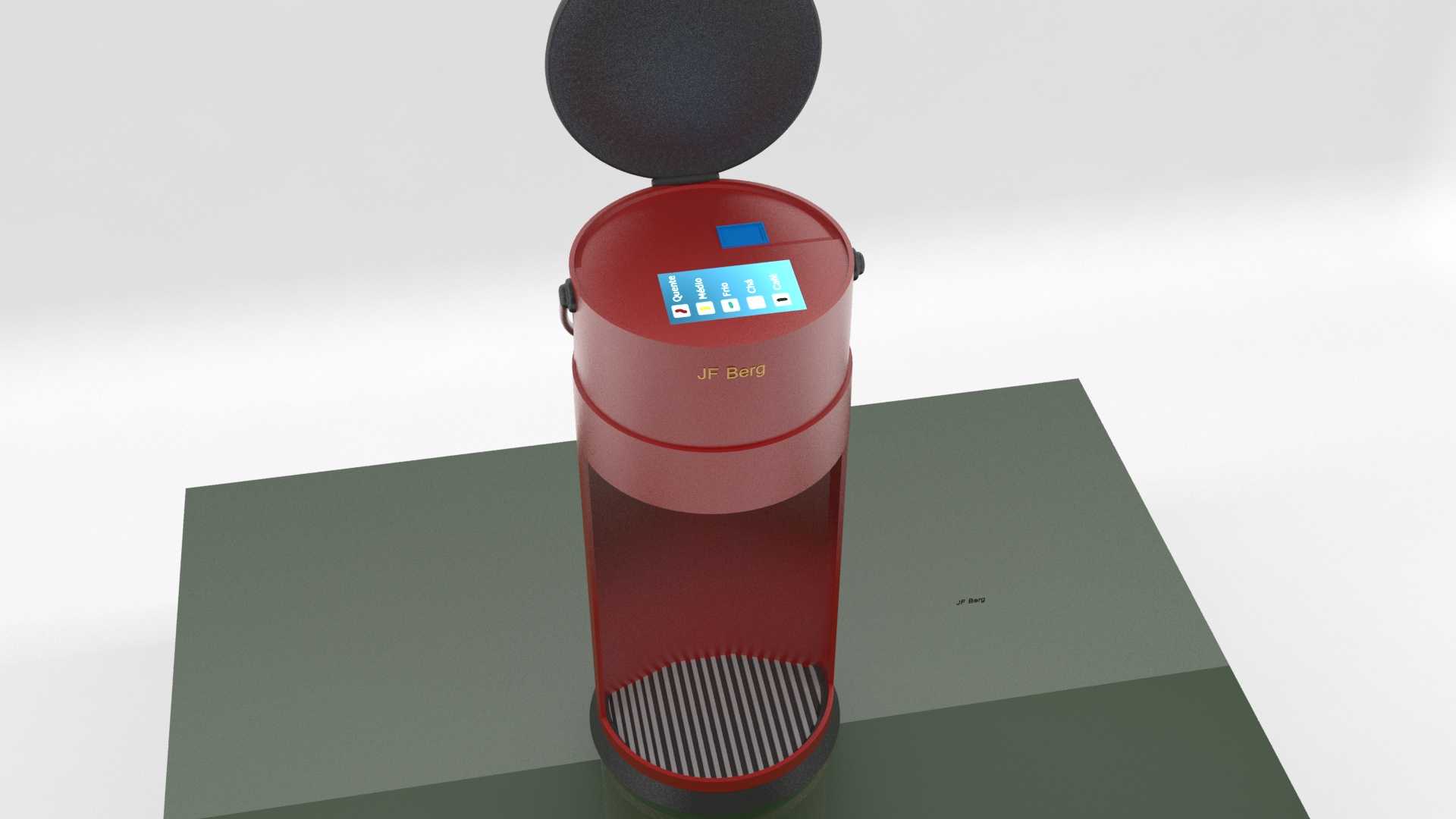

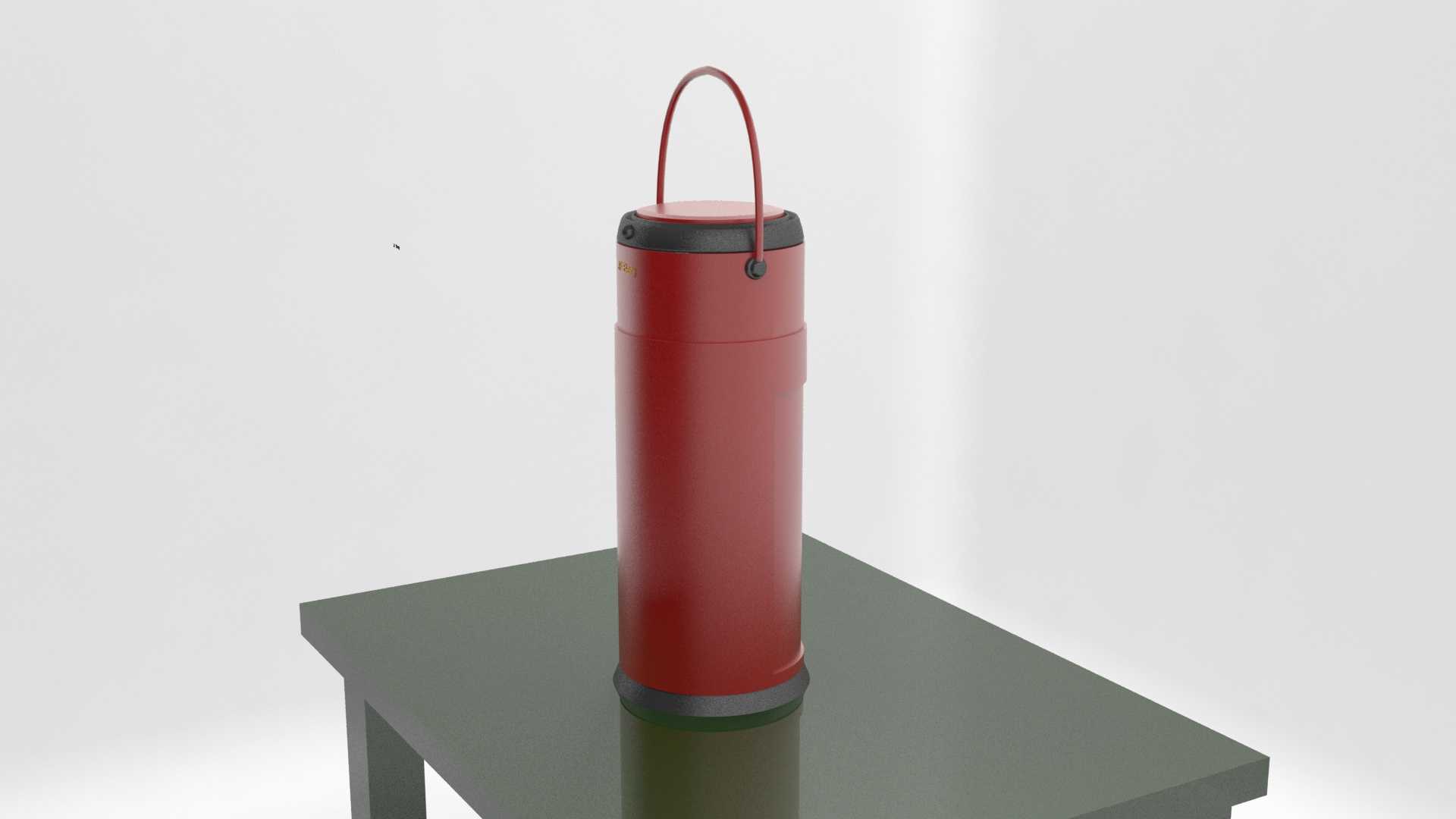

这款带提手的圆柱型保温储水容器，在日常户外作业、办公场景、短途出行的液体保温存储场景中适配性极强，区别于传统无控温结构的保温容器，其核心设计点在于预留了嵌入式控温模块的安装空间，可搭配微型温控组件实现内部储液温度的恒定调控，解决传统保温瓶仅靠夹层被动保温、温度随存放时间逐步流失的痛点。从结构设计逻辑来看，整体采用直筒圆柱构型，底部设置环形防滑支撑边，放置在平面时可增大接触摩擦力，避免侧滑倾倒，支撑边的凸起高度控制在3mm以内，不会额外增加整体放置的占用高度，适配常规办公桌、户外便携桌的台面放置边界，整体外径控制在85mm区间，可轻松放入常规背包侧袋、车载杯架的安装限位空间内，无需额外调整放置位尺寸。顶部密封盖采用旋合式结构，盖体边缘设置一圈硅胶密封嵌槽，装配后可实现完全密封，倒置状态下无液体渗漏，盖体顶部做了微弧凸起处理，既提升握持旋拧时的手感，也可避免顶部积水残留。侧面的柔性提手采用铰接式固定结构，两个铰接支座分布在瓶身上部1/5高度位置，提手可绕铰接轴180度翻转，平放时可贴合瓶身侧面减少突出占用空间，提起时可自动垂落形成握持位，提手表面做了防滑纹理处理，满水状态下单手提起也不会出现滑脱问题。瓶身主体采用双层夹层结构设计，夹层预留真空抽气工艺位，在不搭载控温模块时可依靠真空夹层实现被动保温，搭载控温模块时可在夹层内布设加热线路与温度传感组件，线路从瓶身底部的密封走线孔引出，走线孔做了防水密封处理，避免清洗时液体渗入内部电路。瓶身底部预留了电池仓的安装空间，可搭配常规可充电锂电池组实现无外接电源场景下的持续控温，电池仓盖采用卡扣式固定，更换电池时无需拆解整体瓶身结构，日常维护便捷度较高。从安装边界来看，整体高度控制在320mm区间，满水总重量控制在1.2kg以内，单手握持瓶身中部时重心落在握持位下方，长时间持握也不会出现手腕酸胀的问题，瓶身外表面做了哑光耐磨涂层处理，日常使用中产生的轻微摩擦划痕不会过于明显，适配高频次使用的场景需求。
