建筑室内常用CAD平面比例块素材

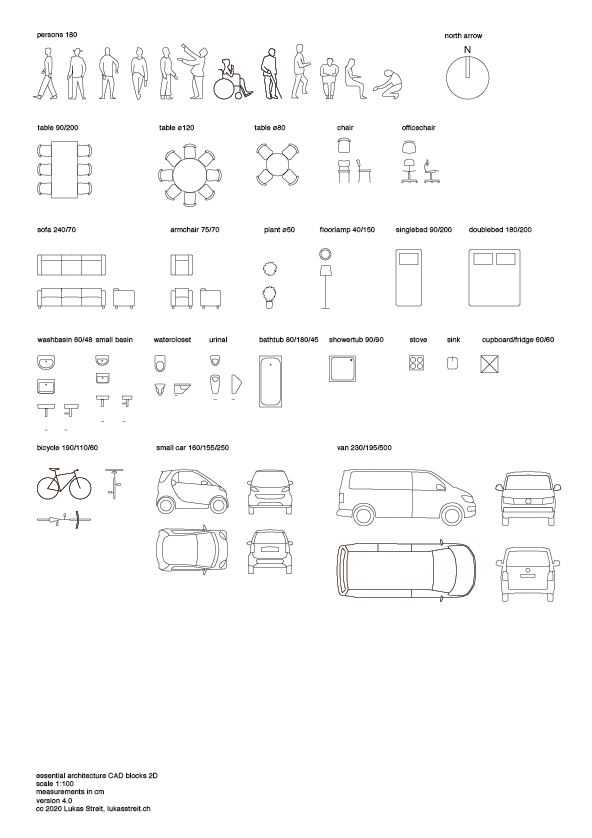

这套平面比例块覆盖了建筑室内方案设计阶段常用的各类元素，从人体尺度参考、常规家具轮廓到交通工具平面投影，全部按照1:100的出图比例绘制，能直接嵌入CAD图纸中完成平面布局的尺度校验与方案表达。在实际项目应用中，这类比例块是方案初期快速排布空间的核心工具，设计师无需从零绘制每一个陈设构件，直接调用对应图块就能完成平面功能分区的搭建，同时能借助统一的比例基准，确保所有陈设的尺寸符合人体工程学要求，避免出现家具尺度失调、通道预留不足的常见设计问题。图块涵盖的内容覆盖了住宅、办公、商业空间的常用陈设：包含不同姿态的人体尺度参考，可用于校验空间通行宽度、操作台面高度对应的活动范围；各类桌椅、沙发、床具的平面轮廓，能直接用于居室、会议室、接待区的家具排布；厨卫空间的洁具、橱柜轮廓，可快速完成厨卫功能区的布局规划；还有自行车、乘用车、商务车的平面投影，能用于场地规划、停车位排布、建筑出入口交通流线的校验。设计思路上，所有图块都采用极简的线框表达，没有冗余的装饰线条，插入图纸后不会干扰墙体、轴线等核心设计元素的表达，同时每个图块的轮廓都严格对应实物的实际占地尺寸，比如常规双人床的占地尺寸、四人餐桌的预留空间、小型乘用车的停车占地范围，都经过实际尺度校准，不会出现比例失真的问题。在安装边界与使用层面，这类图块可以直接复制到不同比例的图纸中，通过比例缩放命令就能适配1:50、1:200等不同出图比例的需求，图块的基点都设置在构件的几何中心或者安装定位点，插入时能快速对齐布局轴线，不需要反复调整位置。对于结构设计、室内设计从业者来说，这类标准化的比例块能大幅提升方案初期的绘图效率，把更多精力放在空间流线优化、功能合理性校验上，而不是重复绘制基础构件。同时统一的图块标准也能保证团队协作时的图纸表达一致性，避免不同设计师绘制的同类型构件出现尺寸偏差，减少后期校图的工作量。在场地规划类项目中，交通工具类的图块能帮助设计师快速核算场地的停车容量、通行通道宽度，结合人体尺度块校验人行流线的通畅性，确保方案满足消防、通行的相关规范要求。家具类图块的尺寸都对应市场上常规量产产品的通用尺寸，排布完成后能直接为后续的软装选型、点位预留提供尺寸参考，避免后期施工时出现家具放不下、开关点位被遮挡的问题。
