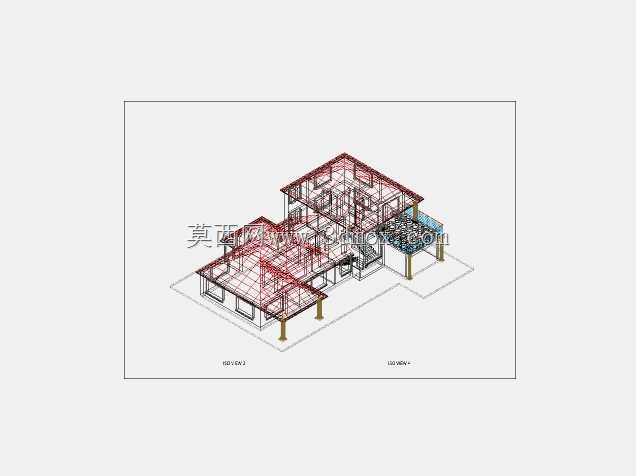

双层民居建筑结构三维线框展示模型

这套建筑结构三维模型完整还原了双层带附属露台的民居整体构造，在建筑方案前期沟通、结构受力预演、装修方案前置验证场景中都能发挥实际作用，不同于平面施工图纸的抽象表达，三维轴测视角下的线框叠加实体展示方式，能让结构设计人员、施工班组、业主方快速理清各构件的空间位置关系，避免二维图纸识图偏差带来的施工返工问题。模型在搭建过程中优先梳理了竖向承重构件的排布逻辑，对应不同功能区的荷载需求设置承重柱的分布点位，一层公共活动区域的柱距做了加宽处理，预留出足够的通行与家具摆放空间，二层居住区域的承重构件则结合隔墙走向排布，既保证结构整体刚度，也减少了承重构件对室内 usable 空间的占用。外围护墙体的厚度按照常规民用建筑的保温与承重要求设置，门窗洞口的预留位置充分考虑了日常采光与通风需求，附属露台区域的支撑柱做了独立的受力传导设计，避免露台荷载直接传递到相邻房间的楼板上，降低后期使用过程中楼板开裂的风险。模型内部的楼梯构件按照民用建筑踏步尺寸规范设置步高与步宽，梯段的转弯平台预留了足够的通行宽度，上下层的动线衔接顺畅，没有出现碰头或者通行局促的问题。各层楼板的厚度结合跨度做了差异化设置，大跨度的客厅区域楼板适当增加厚度，小跨度的卫生间、储物间区域则在满足受力要求的前提下控制厚度，减少整体结构的自重。屋面的桁架结构按照坡屋面的排水坡度搭建，檩条与屋面板的排布逻辑清晰，能直观展示屋面荷载的传导路径，附属露台的护栏高度符合民用建筑安全防护要求，露台地面设置了细微的排水坡度，避免雨天积水问题。在建模过程中特意保留了线框与实体结合的展示层级，既能看到内部的管线预留洞口、隔墙排布位置，也能直观感受建筑整体的外观轮廓，方便设计人员在方案阶段快速调整户型布局，核对各功能区的尺寸边界，比如厨房区域的管线预留位置是否合理，卫生间的降板范围是否满足防水施工要求，卧室区域的面宽与进深是否符合家具摆放的尺寸需求。模型的整体外轮廓尺寸符合常规乡村自建民居的用地边界要求，不需要额外调整占地尺寸就能直接适配多数宅基地的建设规划，各构件的连接节点都做了简化但符合实际施工逻辑的表达，没有出现结构受力不合理的悬空构件，能直接作为方案汇报、施工交底的可视化参考载体，帮助参与项目的各方快速对齐设计思路，减少沟通成本。
