水力发电用径流式涡轮叶轮结构设计

这款涡轮转子主要应用在小型径流式水力发电设备中，作为核心能量转换部件，直接决定整套水轮机组的能量转换效率与运行稳定性。实际工况中，带压水流从转子外缘沿径向流入叶轮流道，顺着曲面叶片的导向完成流向偏转，将水流的压能与动能转化为转子旋转的机械能，最终通过中心轴连接的发电机输出电能，多适配于小型分布式水电站、山区微水电供电站点，也可用于工业余压能量回收的透平单元。

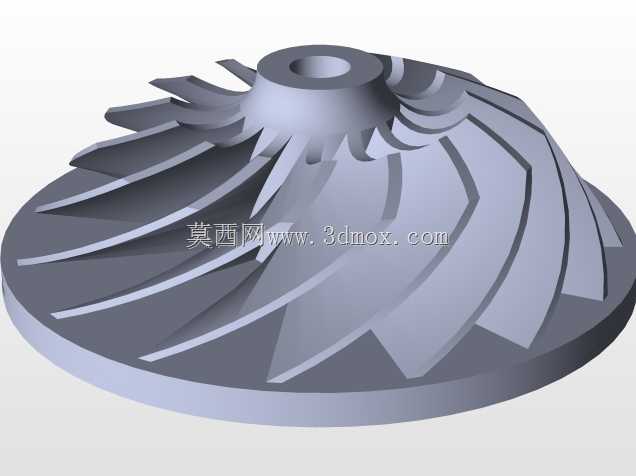

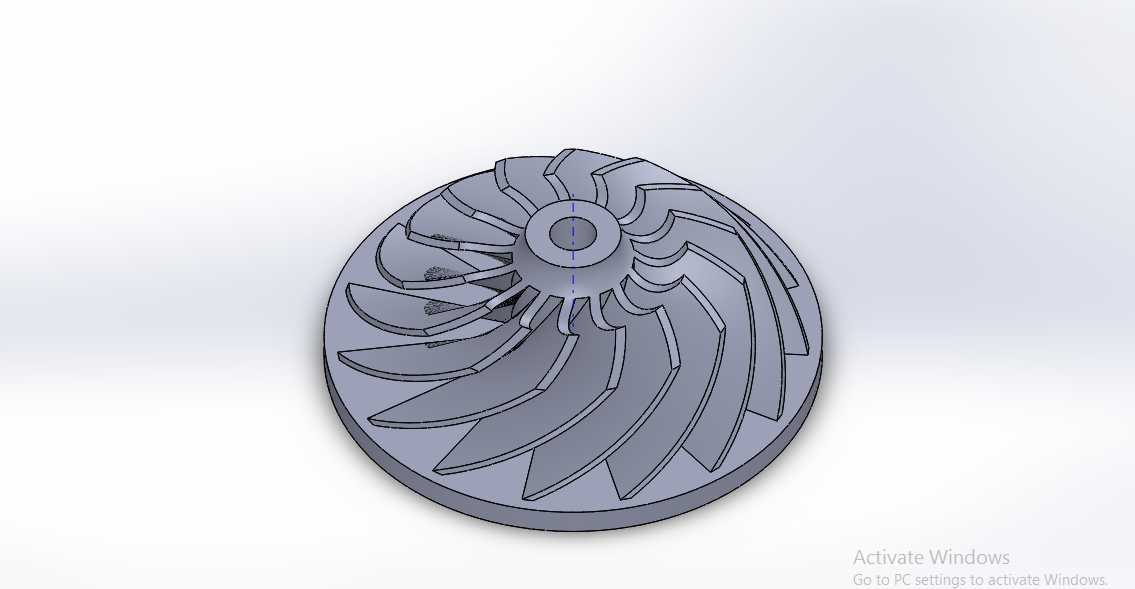

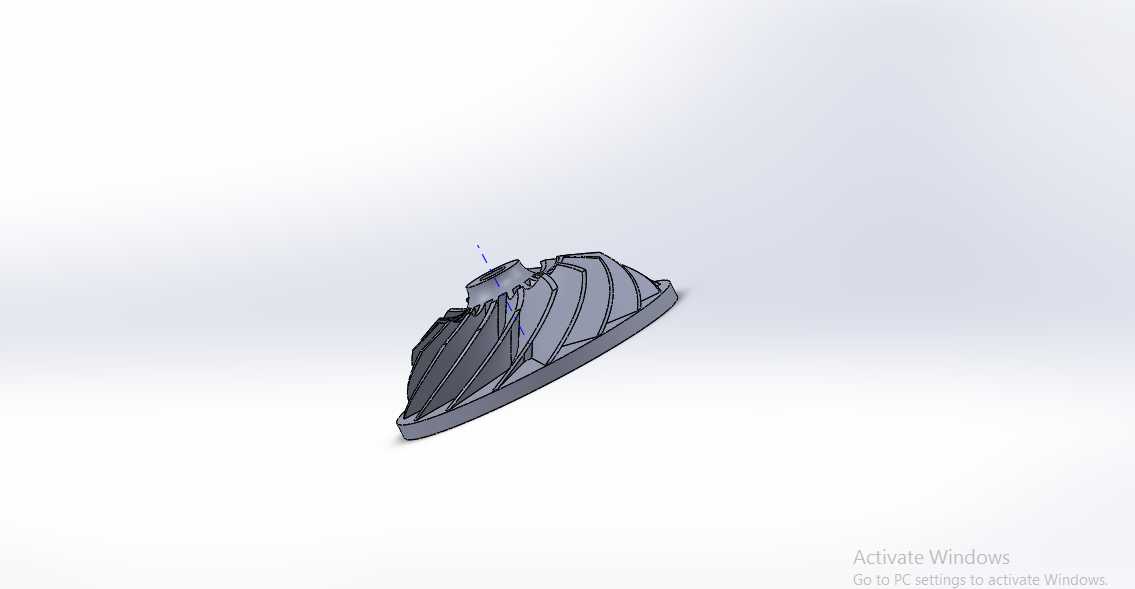

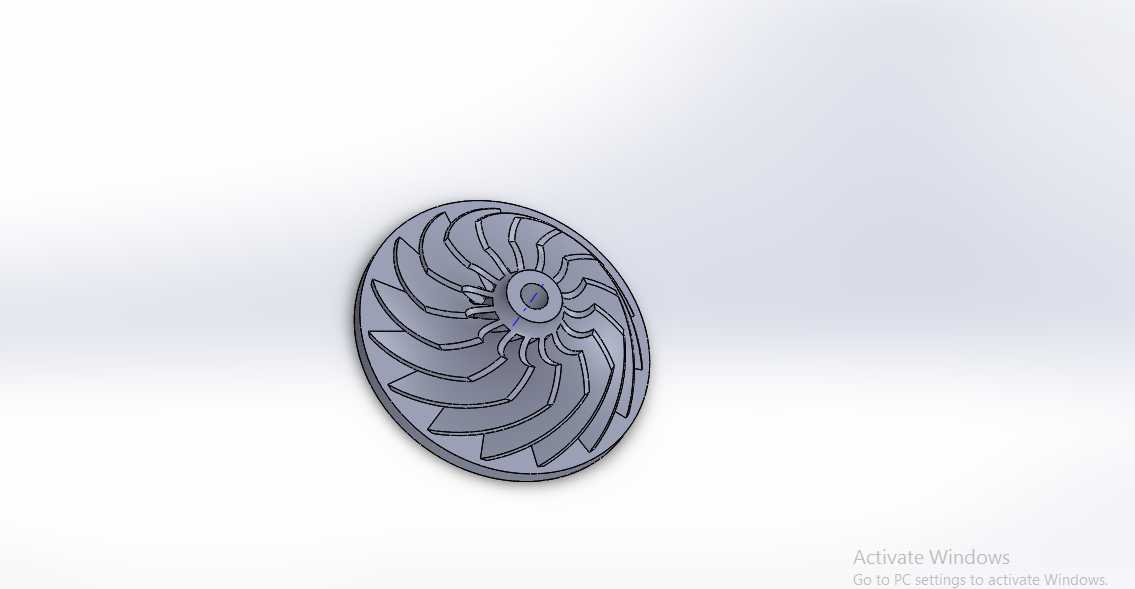

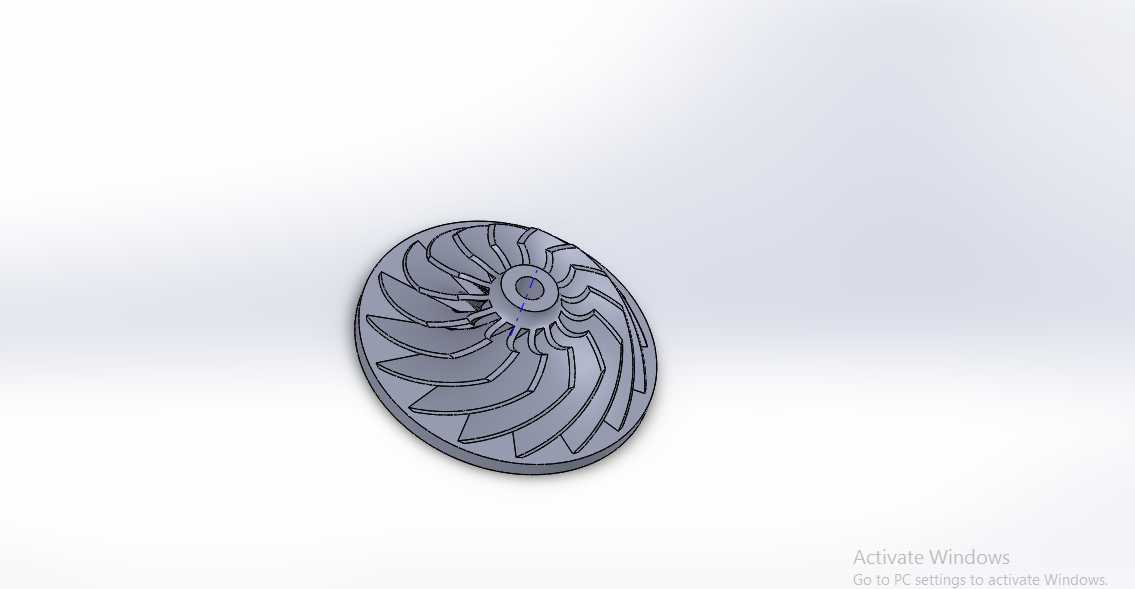

从结构设计逻辑来看，这款转子采用后弯式长短复合叶片布局，长叶片从轮盘外缘一直延伸至中心轮毂位置，负责主流道的水流导向，短叶片间隔布置在相邻长叶片的中段区域，主要作用是分流长叶片间的二次流，抑制叶道内的涡流产生，降低水流在流道内的流动损失。叶片型线采用变曲率曲面设计，从进口端到出口端的曲率平滑过渡，既保证水流进入流道时的冲角处于合理区间，减少入口撞击损失，也能让水流在流出叶轮时的速度方向更贴合轴向，降低出口余速损失。轮盘采用等强度锥面设计，从外缘到中心轮毂的厚度逐步增加，匹配高速旋转时的离心力分布规律，避免局部应力集中，中心轮毂位置设计有同轴定位孔与键槽结构，可直接与传动轴配合实现周向固定，安装时靠轮毂端面与轴肩贴合完成轴向定位，无需额外设计复杂的轴向锁紧结构。

安装边界方面，转子的外缘直径适配常规小型水轮机的蜗壳出口尺寸，轮盘背面与机壳内壁预留有均匀的间隙，既避免旋转时出现动静摩擦，也能控制间隙漏流损失。叶片的高度沿径向逐步收窄，匹配水流从外径向中心流动时的通流面积变化，保证流道内的水流速度处于合理设计区间，避免出现脱流、空化等问题。实际选型适配时，这款转子可匹配水头在10-30米区间的小型水力工况，运行时的动平衡精度控制在G2.5级，能保证长期高速运行下的振动值处于允许范围，减少轴承部件的磨损。设计过程中针对叶片的进出口角做了多轮迭代调整，兼顾了额定工况下的高效率与变工况运行的适应性，在水流流量偏离设计值20%的区间内，依然能保持较高的能量转换效率，适配山区水流流量季节性波动的实际使用场景。
