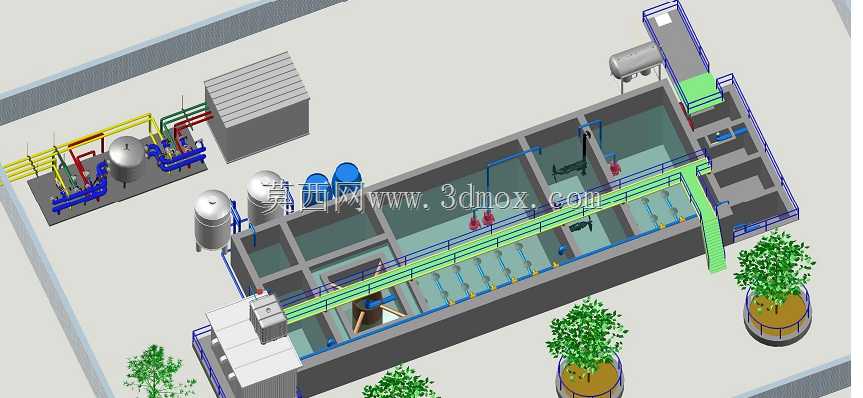

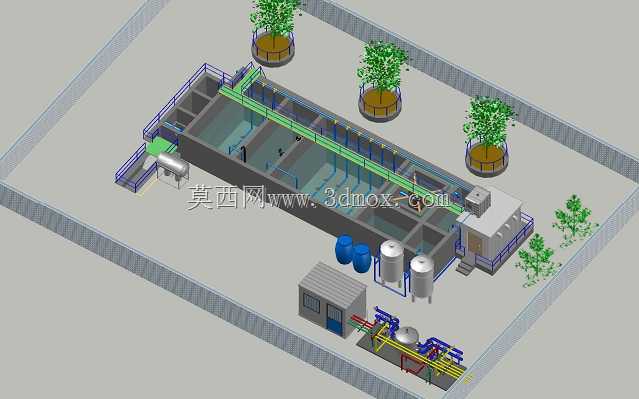

住宅小区配套污水处理系统三维布局设计

这套三维布局还原了小型集中式住宅污水处理站的完整布置形态，适配中小型居住小区的生活污水集中处理需求，可直接服务数百到上千户居民的日常污水处理，将住户排放的盥洗、厨卫等生活污水经多工序处理后达标排放或回用。整个站区采用集约化布局思路，将核心处理构筑物、辅助设备间、加药装置、储水罐体沿场地边界有序排布，预留出足够的设备巡检通道与后期维护操作空间，站区外围设置封闭式围挡，内部点缀绿化植被弱化工业设施的突兀感，适配小区内部的景观协调性要求。核心处理段采用分仓式池体结构，池顶设置带护栏的巡检走道与连通梯步，方便运维人员日常巡查各处理段的运行状态，池体内部按处理工序划分不同功能舱室，依次完成污水的沉淀、生化处理、澄清等工序，各舱室间通过管道与闸阀连通，可根据运行工况灵活调整水流路径。池体一侧布置独立的设备间，内置曝气、电控等核心运行设备，设备间旁设置立式储药罐与蓝色药剂存储桶，配套加药管道直接接入对应处理舱室，可精准投加处理药剂保障出水水质。站区入口处设置小型附属用房，可作为临时值守点或工具存储间，各类进出水管道、加药管道沿地面管廊有序排布，不同介质管道采用差异化配色区分，方便后期检修时快速识别管路走向。整个站区的安装边界充分考虑小型地块的适配性，所有设备与构筑物的排布压缩了不必要的冗余空间，同时满足设备吊装、管道安装、人员巡检的最小间距要求，池体深度、设备高度均按常规小型污水站的通用尺寸设计，可直接适配多数中小型住宅项目的场地条件，建模时还原了护栏、爬梯、管道支架等细节结构，能为同类型项目的布局设计、方案汇报提供直观的三维参考，也可作为水处理相关专业教学的具象演示模型，帮助从业者快速理解小型生活污水处理站的整体构成与布置逻辑。
