波浪S形人行道砖成型模具结构设计

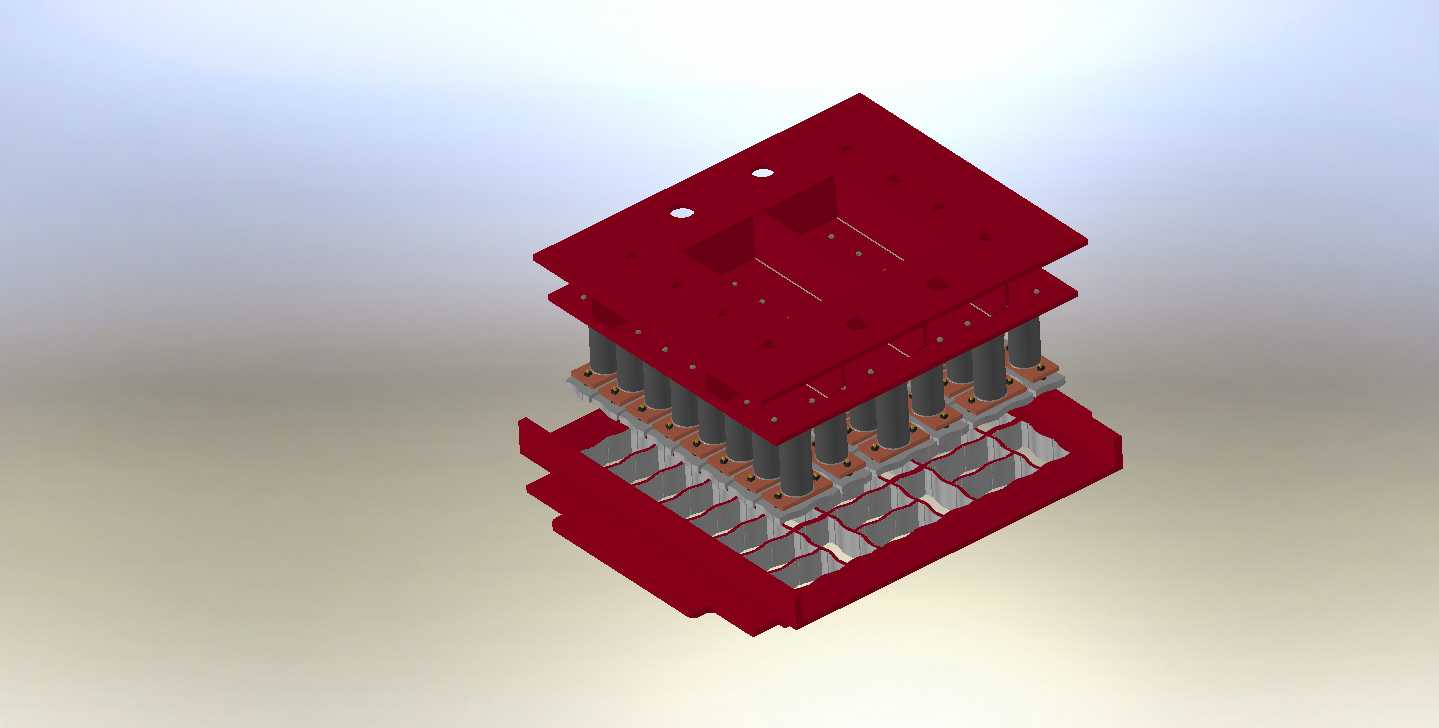

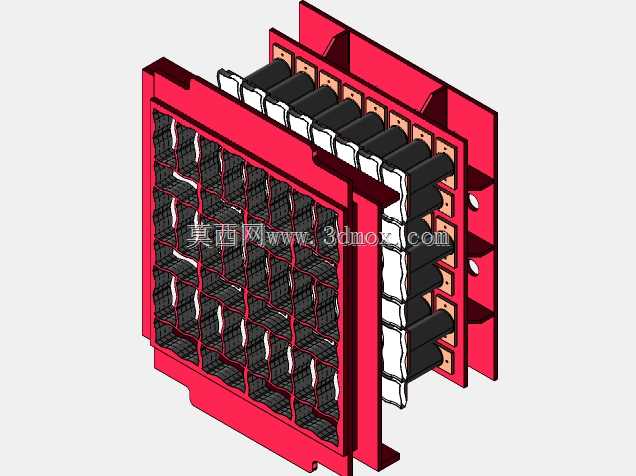

这套成型工装主要适配砌块制造机、振动压路机配套摊铺预制工序，也可直接挂载在摊铺机前端完成现场铺筑的型面预压作业，核心功能是批量成型带波浪S形咬合结构的人行道砖，解决传统直边人行道砖铺装后易错位、接缝不齐、受侧向挤压易起拱的工程痛点。从结构分层来看，整套模具采用上下模对合的压制成型逻辑，上模部分通过多层安装板集成多组成型冲头，冲头排布严格对应下模型腔的S形轮廓，安装板上预留的定位销孔与设备模架的定位柱精准配合，保证合模时冲头与型腔的同轴度偏差控制在0.1mm以内，避免压型时出现啃模、砖坯飞边超差的问题。下模部分采用框式型腔结构，每个型腔的S形咬合边做了1:1的互配设计，相邻砖块铺装时S形边可完全嵌合，横向与纵向的限位能力比直边砖提升60%以上，即使在路基轻微沉降、行人频繁踩踏的工况下，也不会出现单块砖翘起、移位的情况。设计过程中优先考虑了成型后的脱模顺畅性，所有型腔内壁都做了1°的脱模斜度，冲头与型腔的配合间隙控制在0.2-0.3mm之间，既保证压型时不会漏料导致砖坯毛边过厚，也能避免脱模时吸附力过大造成砖坯缺角、掉边。安装边界方面，上模安装板的螺孔间距完全匹配主流砌块成型机的模架安装尺寸，不需要额外做转接板即可直接挂载，下模框的外围尺寸适配设备的振动台定位槽，安装时只需将模框卡入定位槽锁紧侧边固定螺栓即可完成换装，换模时间可控制在30分钟以内，适配多品种砖型的快速切换生产需求。在振动压合工况下，模具的分层结构之间设置了缓冲垫，可吸收振动压路机或砌块机工作时的高频冲击，避免连接螺栓松动、成型面变形的问题，成型冲头的端面做了硬化处理，长期压制混凝土、粉煤灰等硬质骨料时，磨损量比普通材质模具降低40%，延长了工装的整体使用寿命。型腔排布采用4列6仓的密集布局，单次压合即可成型24块标准尺寸的S形人行道砖，生产效率比单腔模具提升数倍，同时每个型腔的进料口做了倒角处理，布料时骨料可快速填充到S形轮廓的边角位置，避免出现砖坯边角缺料、密实度不足的问题，保证成型后的砖块强度均匀，铺装后受力一致，不会出现局部过早碎裂的情况。
