便携自锁式盒尺工业级三维数模

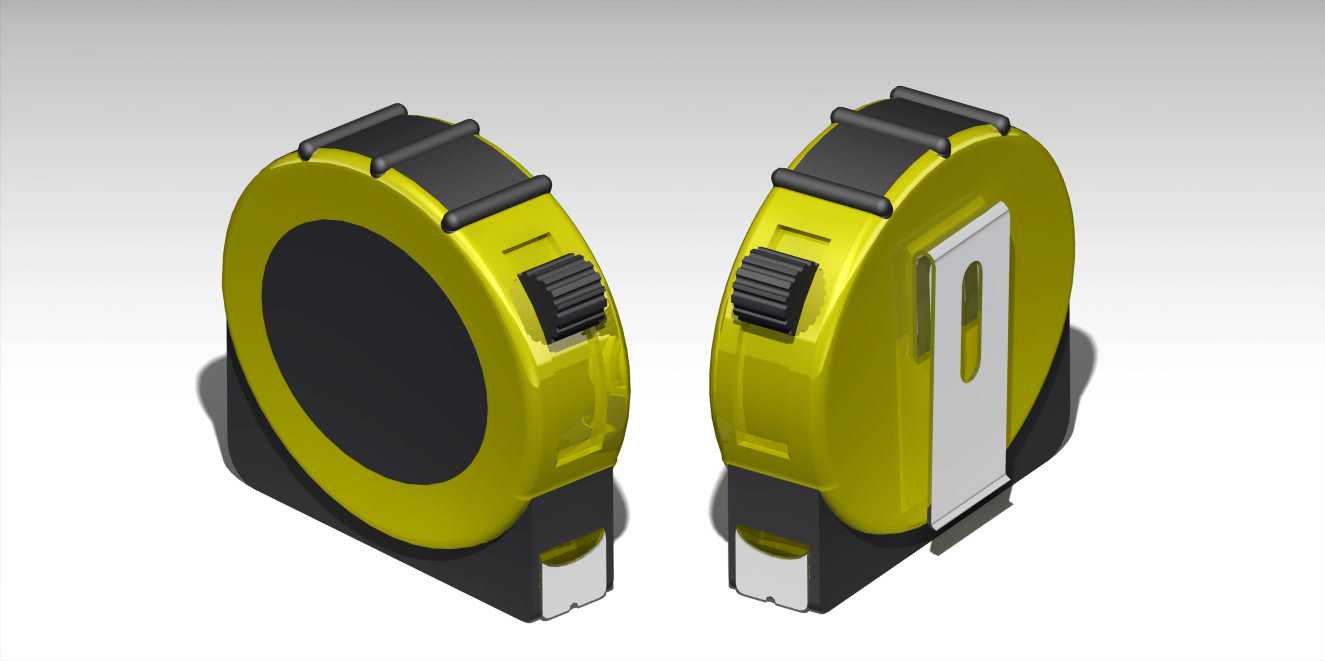

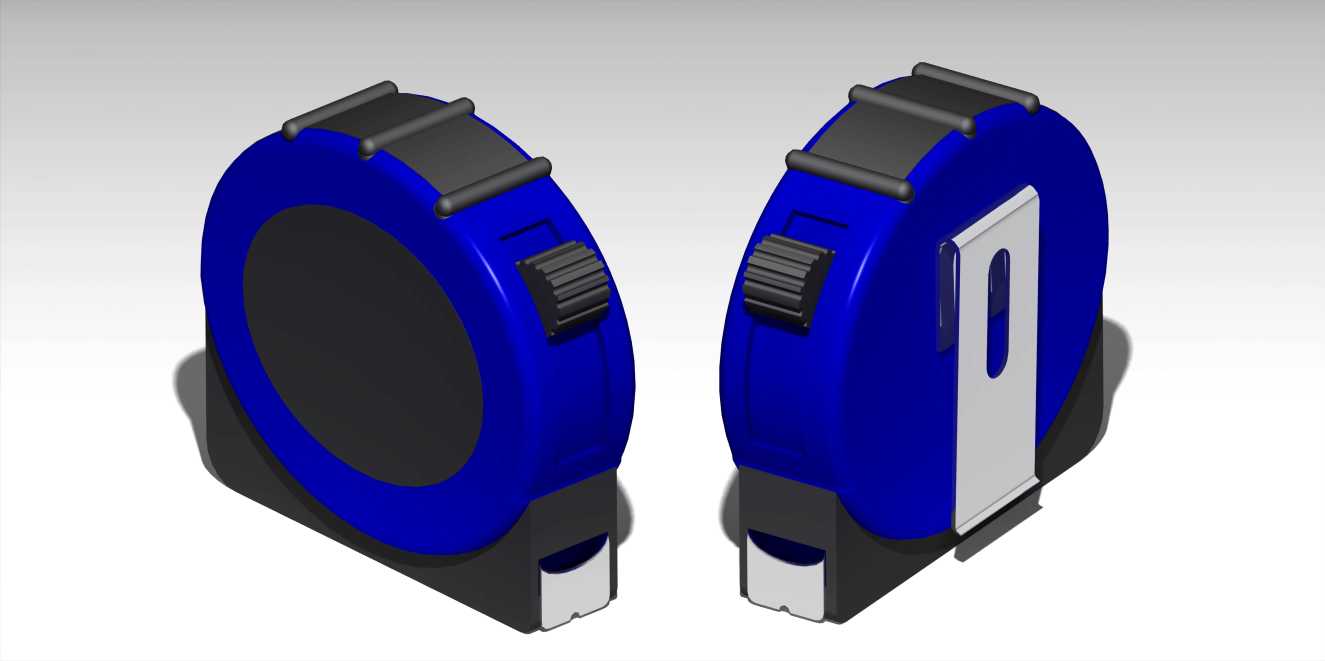

日常机械加工、设备维保、家装施工、仓储物料盘点场景里，盒尺是一线作业人员随身配备的基础测量器具，这款数模还原的是工业场景常用的抗摔型自锁卷尺结构，整体外壳采用半包胶设计，主体硬塑壳体承担内部尺带卷轴、制动机构、回卷弹簧的承载定位，外侧覆盖的软胶层对应作业时易磕碰的棱边位置，跌落时能缓冲冲击力，避免壳体开裂导致内部机构卡滞。尺带出口处设置了金属耐磨片，避免长期抽拉尺带磨损壳体边缘，同时保证尺带拉出时的导向精度，减少尺带偏摆带来的测量误差。制动按键设置在壳体正面拇指自然贴合的位置，按压行程控制在3mm左右，按动时能直接锁止尺带卷轴的转动，松开后回卷弹簧带动尺带自动收回，收回末端设置了缓冲结构，避免尺钩高速撞击壳体造成尺带变形。尺带端部的活动尺钩预留了1mm左右的活动间隙，刚好对应尺钩自身的板材厚度，保证内外径测量时的尺寸精度，尺钩表面做了防滑齿处理，勾住工件边缘时不会轻易滑脱。建模过程中优先还原了实际产品的人机交互尺寸，壳体整体握持弧度贴合成年人手掌自然弯曲形态，握持位置的软胶做了细微的防滑纹理，戴劳保手套操作时也不会打滑。内部结构的建模完全参照实物装配关系，尺带卷轴的转动轴与壳体的配合间隙控制在0.2mm，预留足够的转动余量同时不会出现旷量，回卷弹簧的安装槽位尺寸匹配常规卷尺弹簧的规格，可直接用于同类产品的结构改型参考。尺带的宽度按照工业级5米卷尺的通用规格设置，尺带表面的刻度区域做了分色处理建模，还原实际产品的刻度辨识度设计，壳体侧面的挂扣结构做了加厚处理，可挂在工装腰带或者工具包挂点上，挂扣与壳体的连接位置做了加强筋设计，避免长期挂取出现断裂。这款数模的结构细节完全匹配量产实物的装配逻辑，可用于五金工具产品的外观改型、结构验证，也可作为工业场景作业人员工具配置的三维场景搭建素材，建模时对所有易磨损位置的结构都做了细节还原，能直观体现这类便携量具的耐用性设计思路，帮助结构设计人员快速理解手持测量工具的人机工程设计要点，以及户外、车间复杂作业环境下的产品防护设计逻辑。
