工厂无台阶式楼梯塔钢结构框架

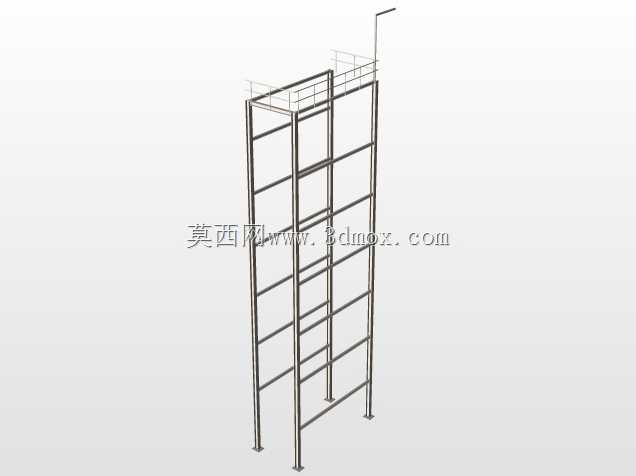

这套无台阶楼梯塔结构，主要面向工厂内部跨层登高、设备旁操作站位的场景需求，区别于常规带踏步的成品楼梯，其框架预留了后期加装台阶的安装位，适配不同厂区的层高差、踏步防滑要求的定制化调整空间，避免前期一体化成型踏步无法匹配现场实际安装边界的问题。从结构设计逻辑来看，整体采用方管型材作为主支撑构件，四根主立柱沿垂直方向布置，立柱底部设置方形安装底板，可通过膨胀螺栓直接与厂区混凝土地面固定，安装时需保证立柱垂直度偏差控制在千分之二以内，避免后续受力不均导致框架形变。横向与斜向的支撑构件通过焊接或螺栓拼接的方式与主立柱连接，斜向支撑段为后续台阶安装的承载基础，其倾斜角度按照常规工业梯45度倾角设置，兼顾人员上下的步幅舒适度与结构占用空间的平衡，横向连接梁除了增强框架整体抗扭刚度外，还可作为临时扶手的固定基点，适配现场临时作业的防护需求。在实际应用中，这类结构常布置在大型生产设备旁，用于操作人员登高查看设备顶部仪表、进行日常维护检修作业，也可用于厂区不同标高平台之间的临时连通，相比成品楼梯，其分体式框架结构运输进场更方便，可通过厂区常规通道转运至安装位置，无需大型吊装设备配合，适配老厂区改造、设备临时增设登高位的灵活需求。设计时充分考虑了工业场景的载荷要求，主支撑构件的壁厚选型满足单人携带工具作业的动载荷要求，框架整体未设置多余装饰结构，所有外露构件边缘均做倒角处理，避免人员磕碰受伤，各连接节点的位置预留了足够的操作空间，方便后期加装踏步、扶手、防护栏等附属构件时的螺栓紧固与焊接作业。安装边界方面，框架整体占地尺寸根据常规登高需求设置，底部安装位需避开厂区地面的管线沟槽、设备走线区域，立柱固定点的地面承载力需满足结构承重要求，若安装位置地面存在坡度，可通过调整底板下的垫铁厚度来保证框架整体水平，斜向支撑段的下端落点需与地面保持可靠接触，分散人员上下时的集中载荷，避免长期使用后出现局部沉降。
