多房间室温监测控制装置结构设计

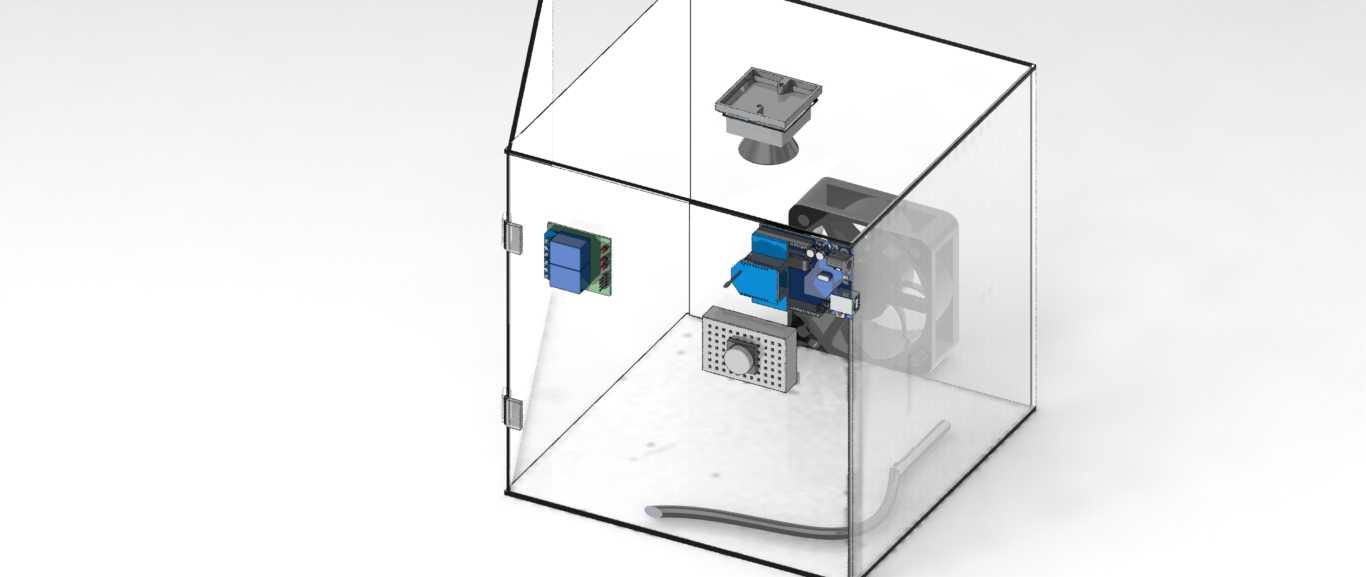

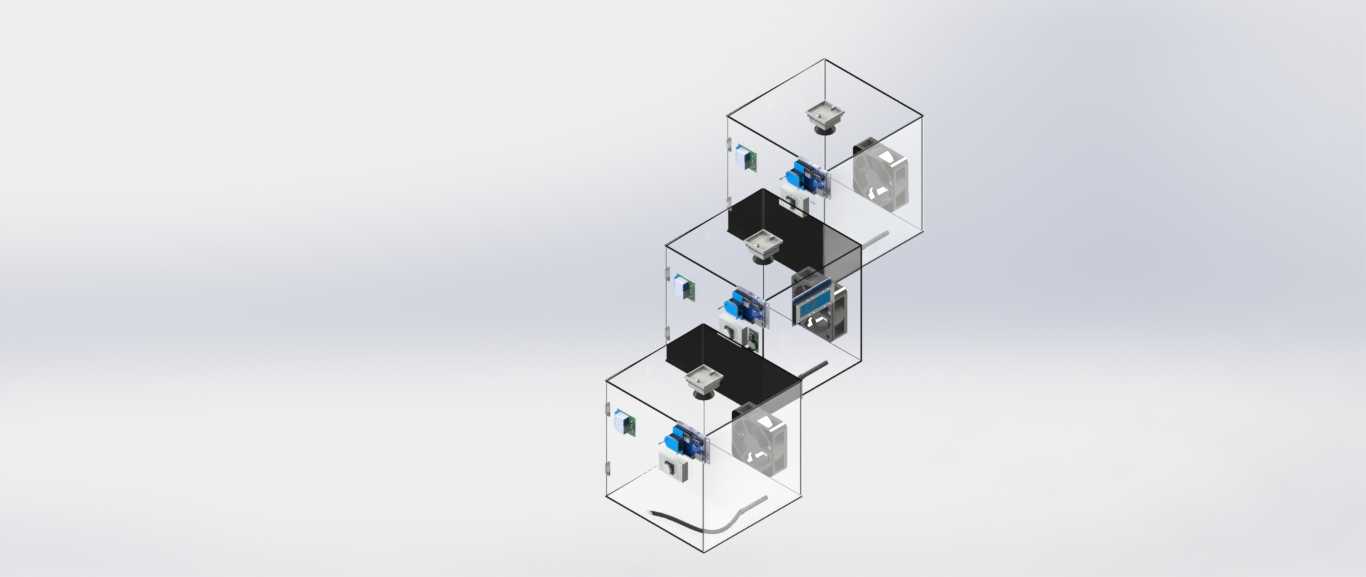

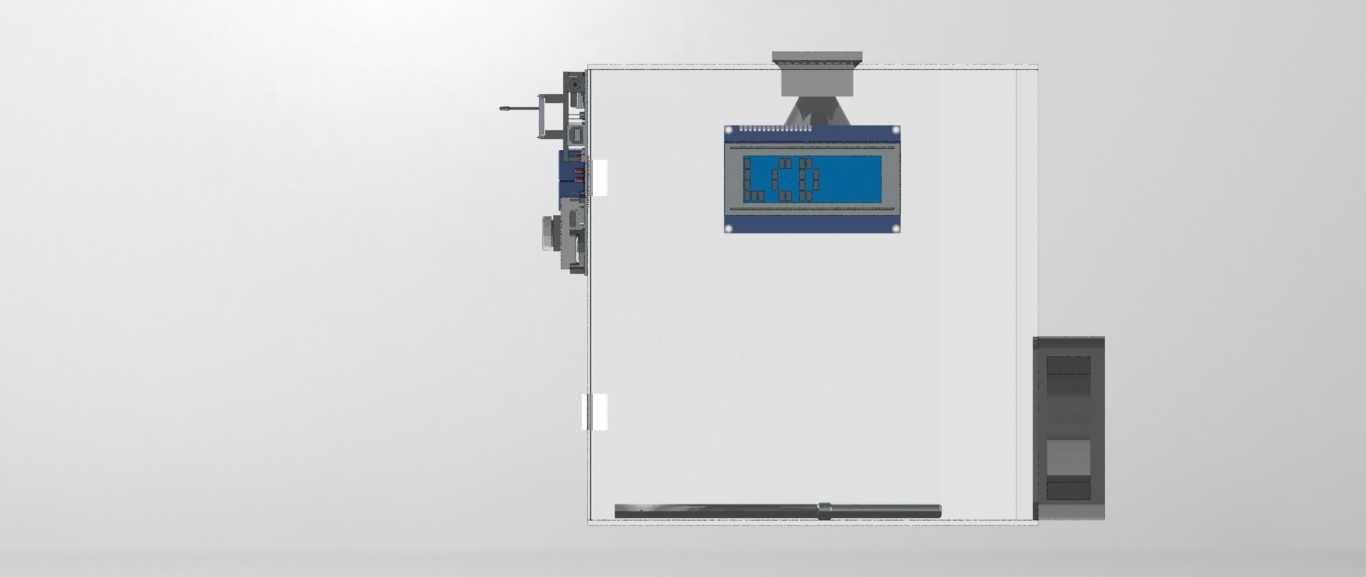

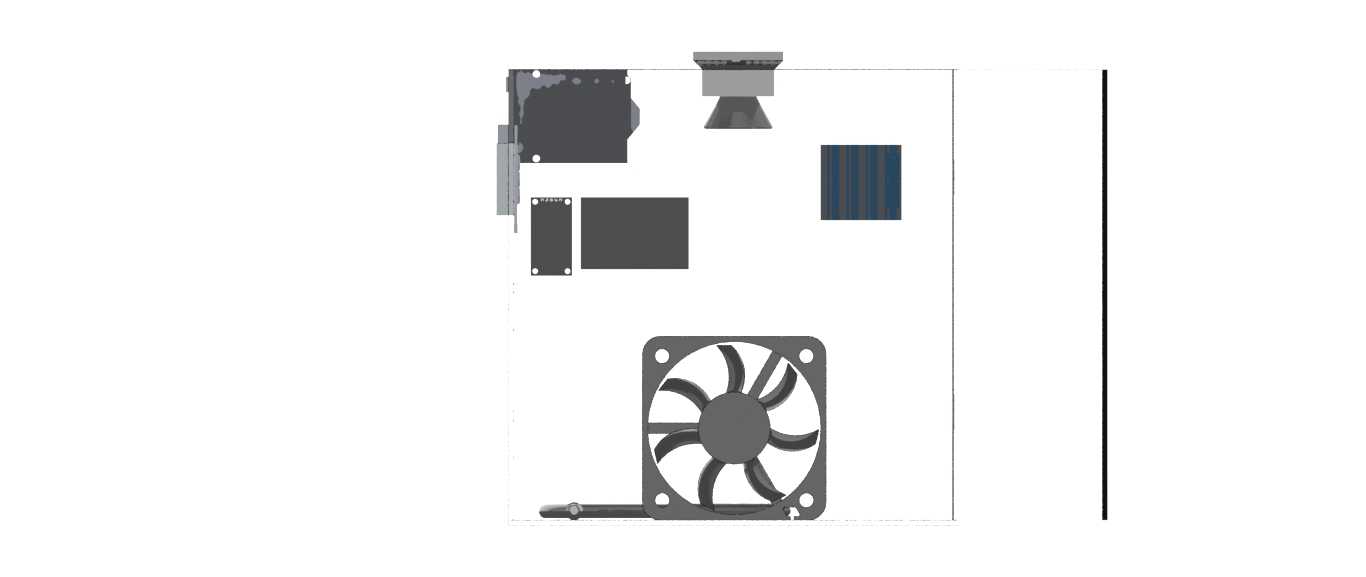

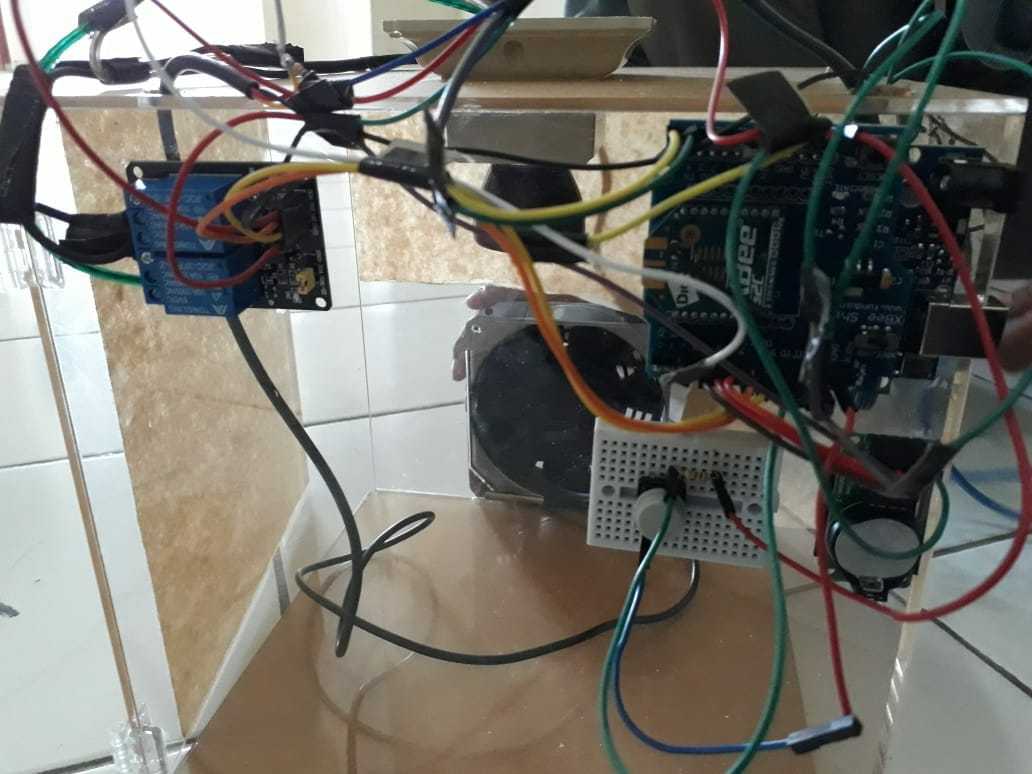

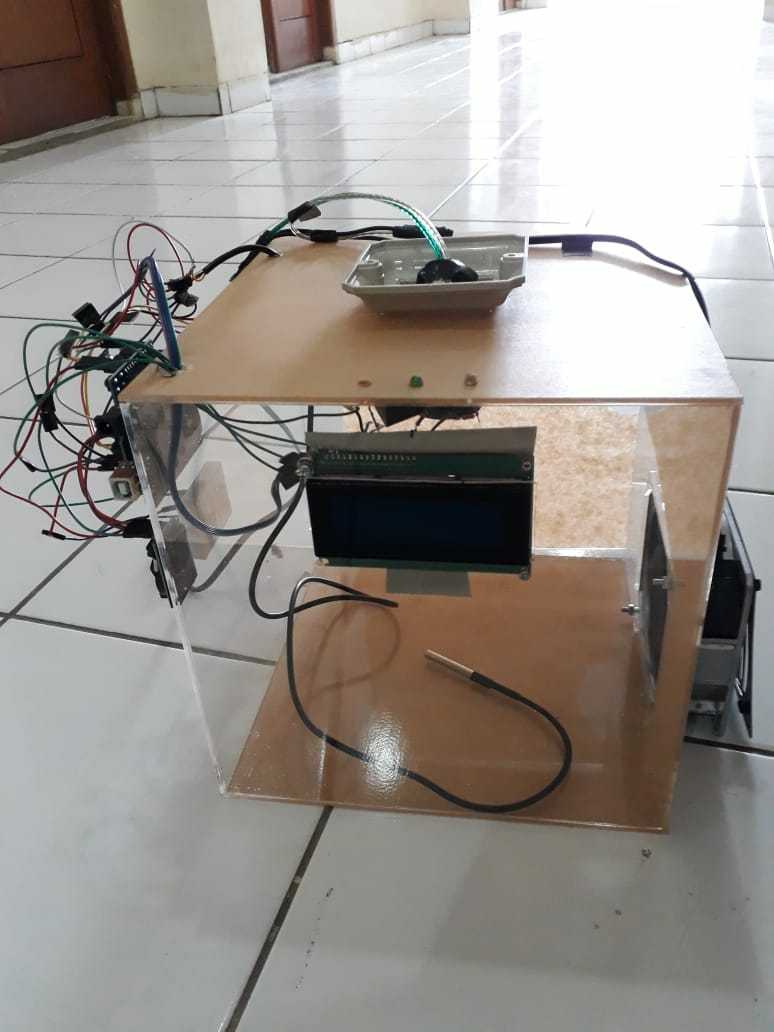

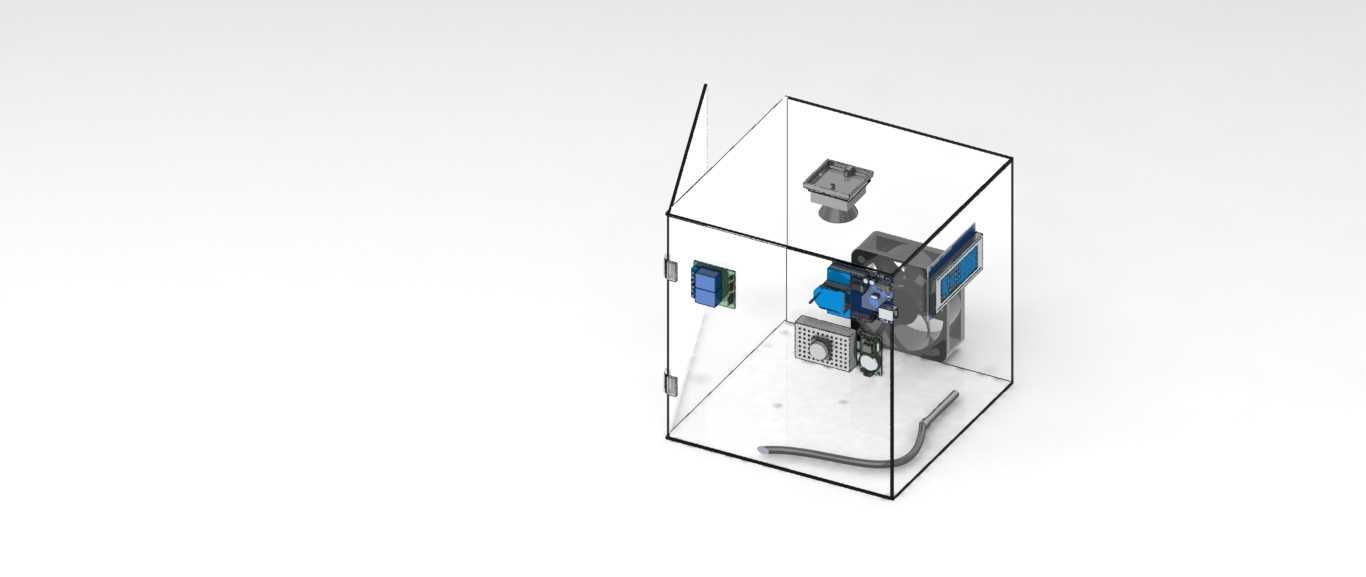

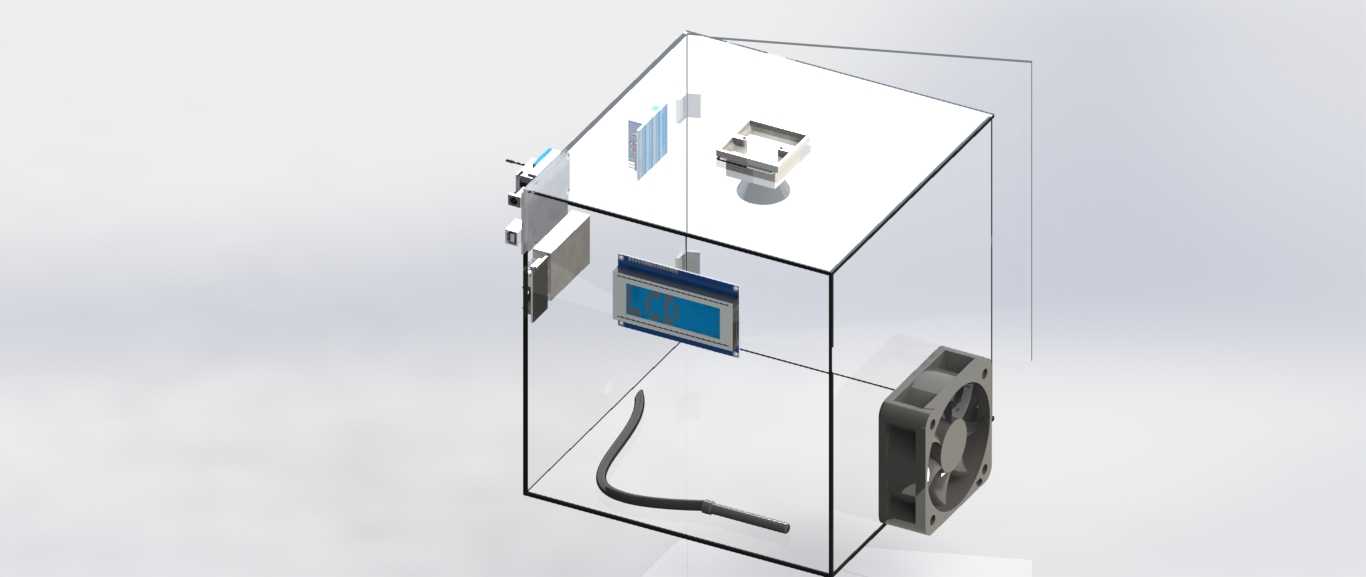

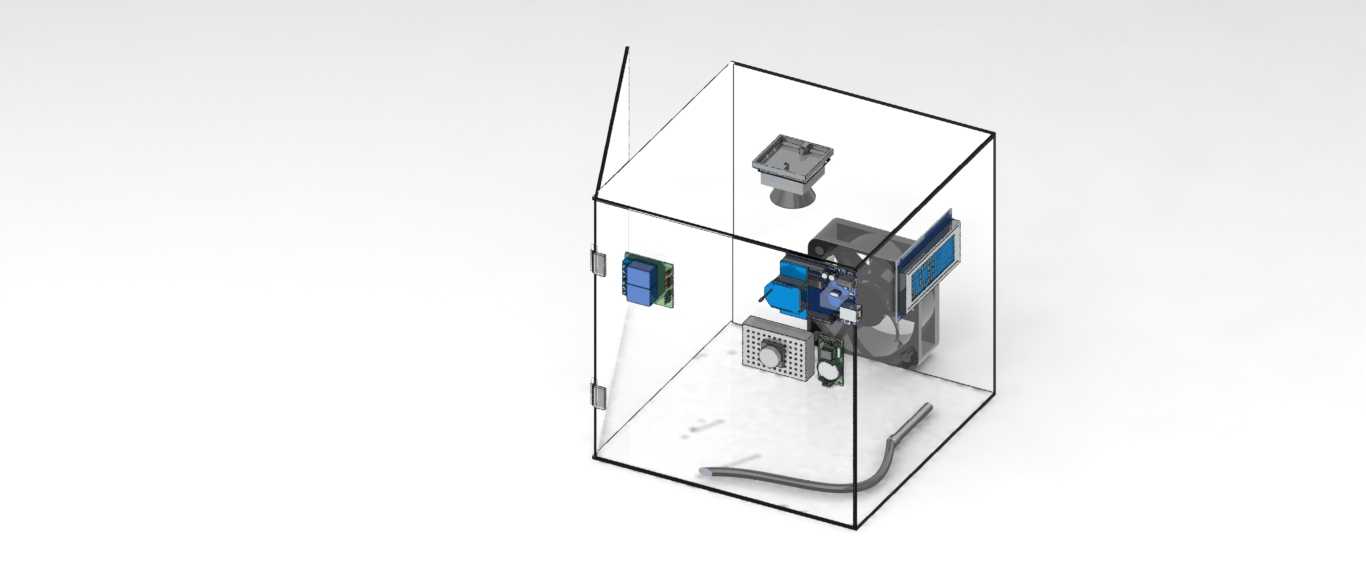

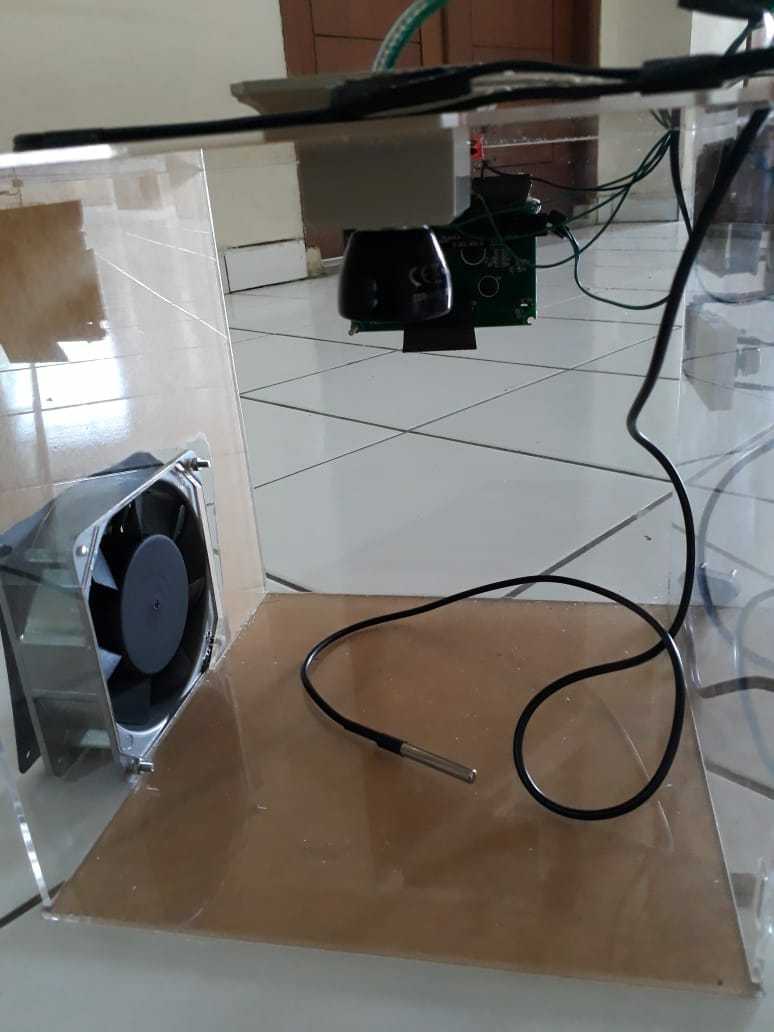

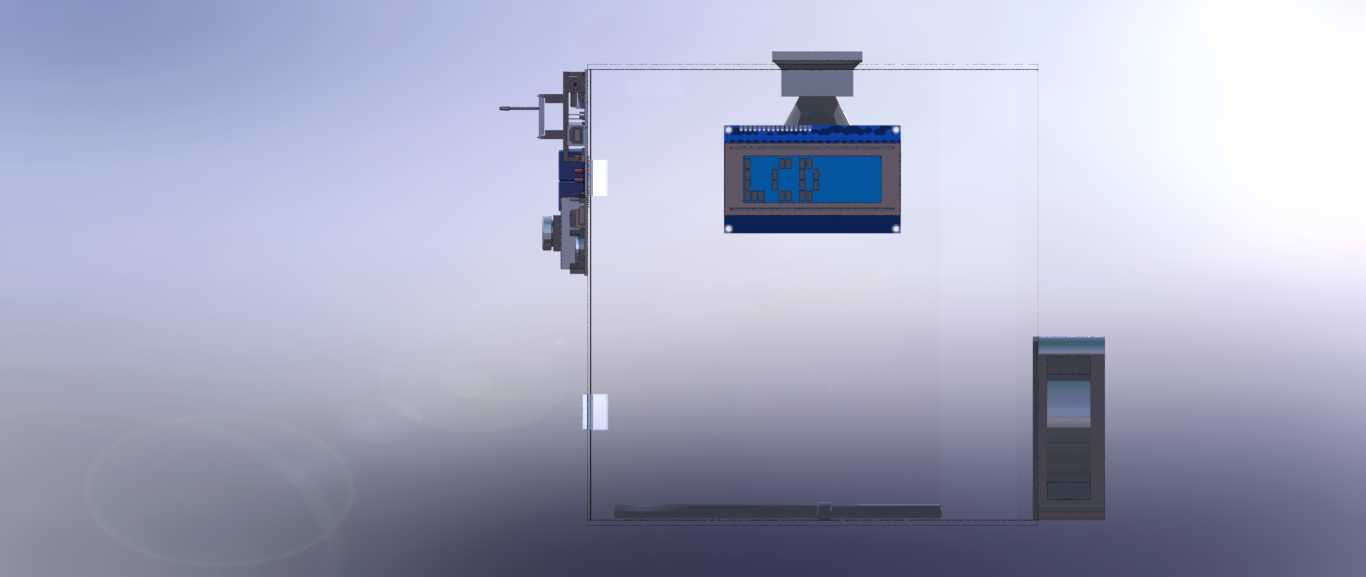

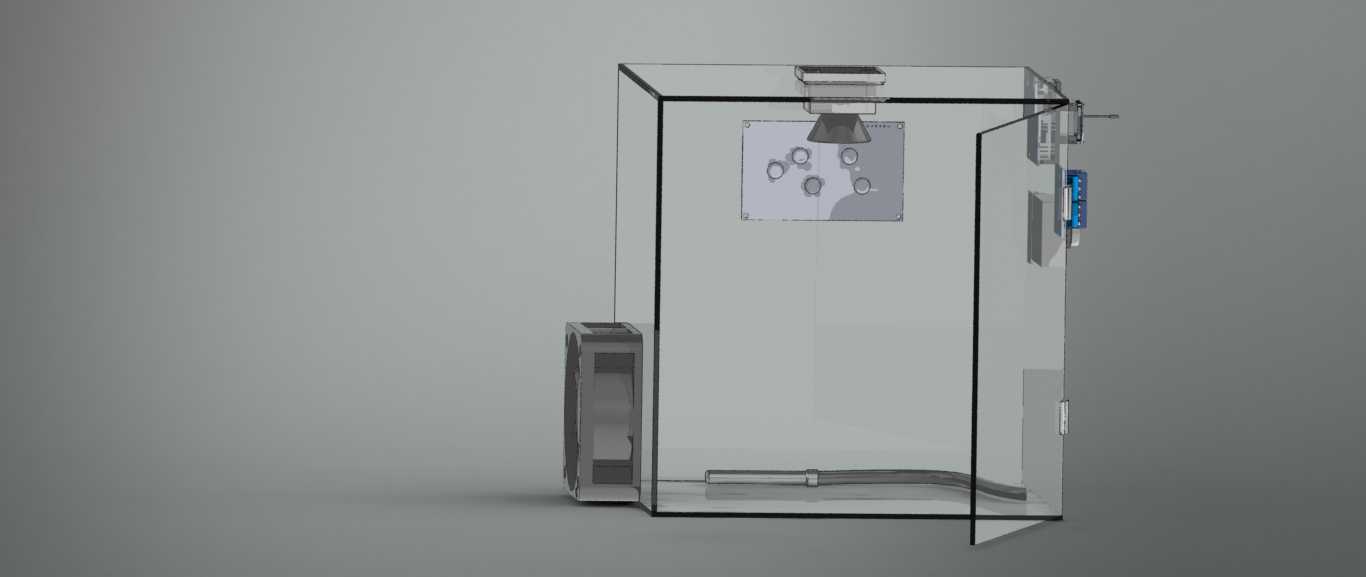

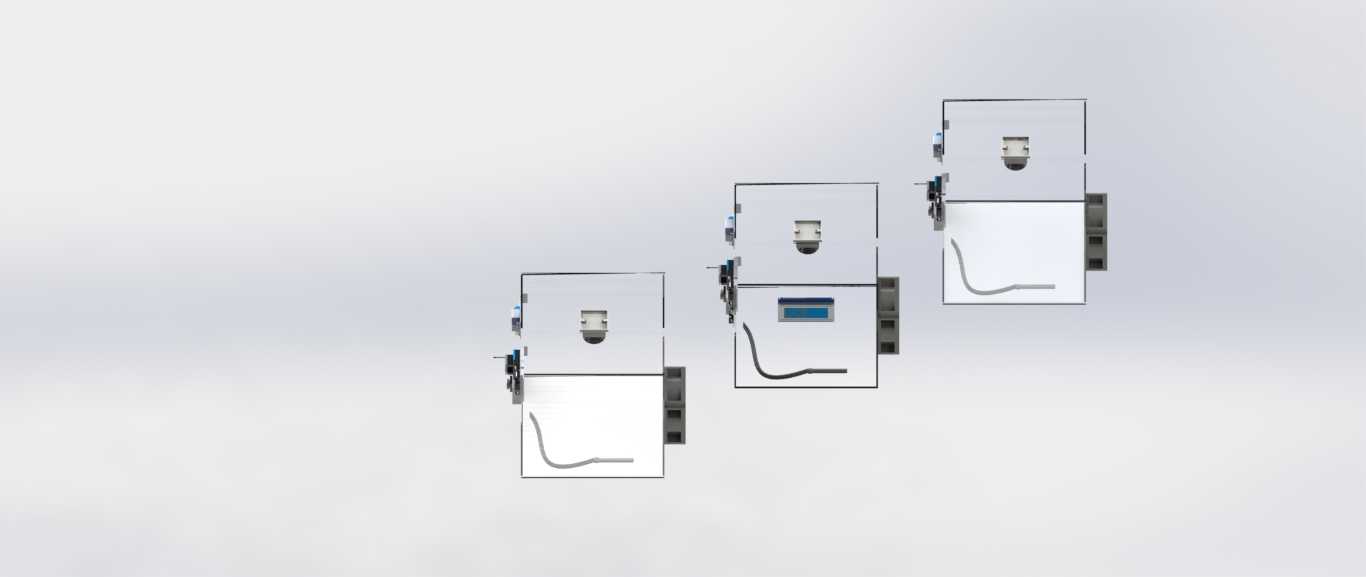

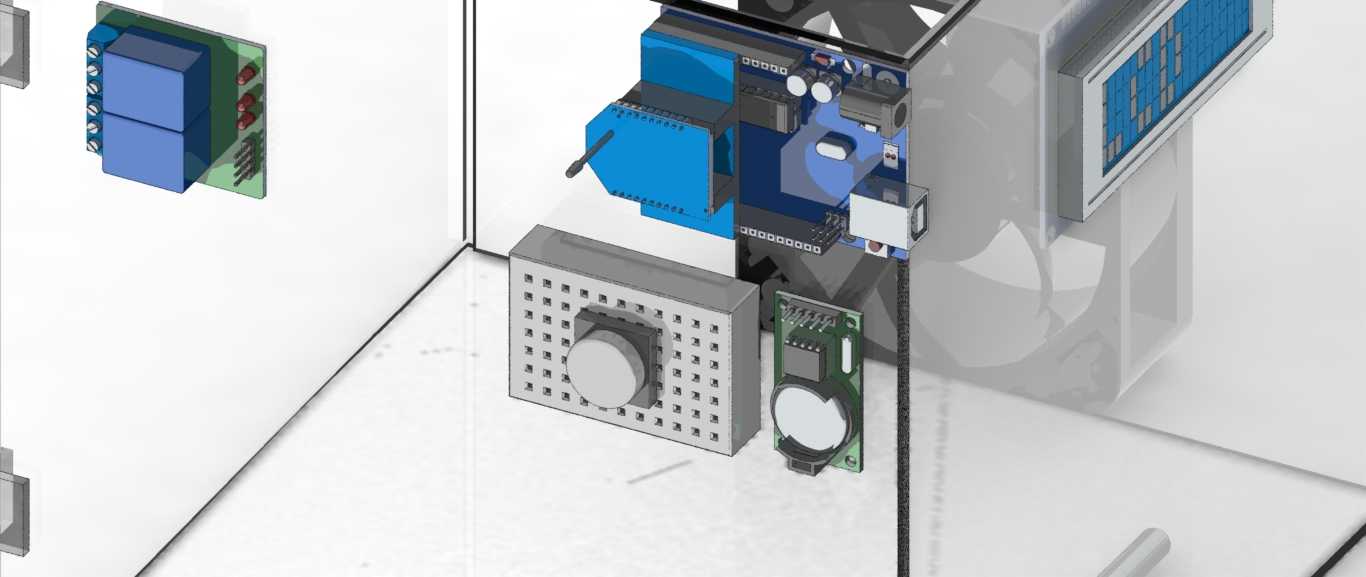

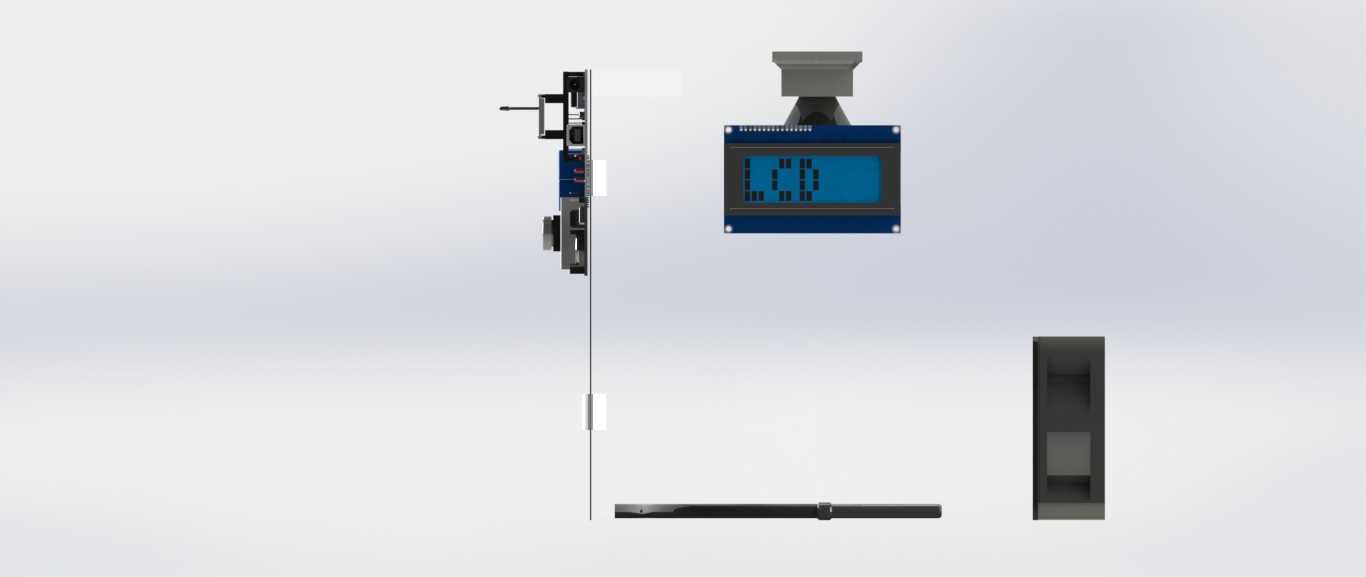

这套结构设计面向室内多点温度监控场景，可覆盖三个独立房间的温度实时采集与状态反馈需求，适配小型办公区、民用住宅分户、小型实验室隔间这类需要统一掌握多点室温的使用场景，替代传统单点位测温、人工逐点记录的低效模式。从结构布局来看，整体采用透明亚克力与钣金结合的立方壳体作为承载主体，壳体预留的安装边界可适配常规墙面挂装或桌面平放两种安装方式，壳体边角做了R3圆角处理，避免安装维护过程中的锐边划伤，整体外轮廓尺寸控制在200mm*180mm*220mm区间，不会占用过多室内安装空间。功能模块的排布充分考虑了日常使用与后期维护的便利性：正面嵌入的液晶显示模块倾斜15度安装，符合站立操作时的人眼视线角度，无需俯身或仰头即可清晰读取各点位温度数值；侧面预留的传感接线端口做了防呆卡槽设计，外接的温度传感线缆可顺着壳体侧边的走线槽规整排布，避免线缆杂乱缠绕影响后期检修；壳体侧下方集成的轴流散热风扇采用嵌入式安装结构，风扇与壳体内部的主控电路板之间预留了15mm的通风间隙，可形成稳定的侧进风、上出风散热流道，保证主控板长时间运行时的温度处于元器件耐受区间，避免高温导致的采样精度漂移。设计过程中针对不同模块的安装公差做了适配补偿：显示模块的安装孔位预留了0.5mm的调节余量，可抵消壳体注塑或钣金加工带来的尺寸误差，保证显示屏与壳体面板的装配缝隙均匀；传感探头的外接接口采用快插式结构，无需焊接即可完成线缆更换，降低后期运维的操作门槛；壳体顶部的模块安装位做了分区隔离，将无线传输模块与电源模块分别布置在两个独立的隔舱内，减少模块之间的电磁干扰，保证温度数据传输的稳定性。整套结构没有冗余的装饰性设计，所有结构特征都服务于功能实现：透明壳体的设计可让运维人员无需拆开外壳即可快速观察内部模块的连接状态、风扇运行情况，日常巡检效率大幅提升；壳体底部预留的四个M4安装脚座孔位，可搭配膨胀螺丝实现墙面固定，也可粘贴防滑胶垫实现桌面放置，适配不同的现场安装条件。内部走线全部采用理线夹固定，避免设备移动或风扇震动导致的线缆松脱，各模块之间的连接线缆长度预留了20mm的冗余量，方便后期单独更换模块时无需重新布设整组线缆。
