达芬奇式水力驱动森林磨坊机械结构

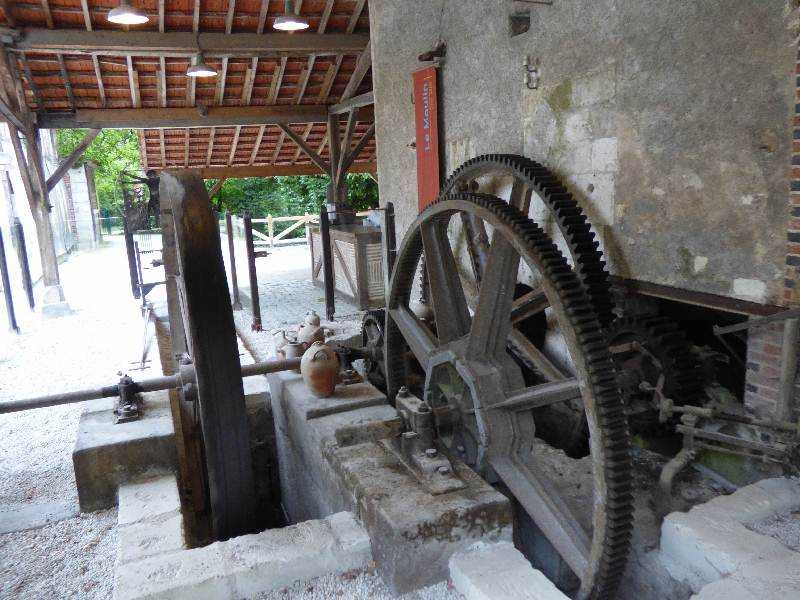

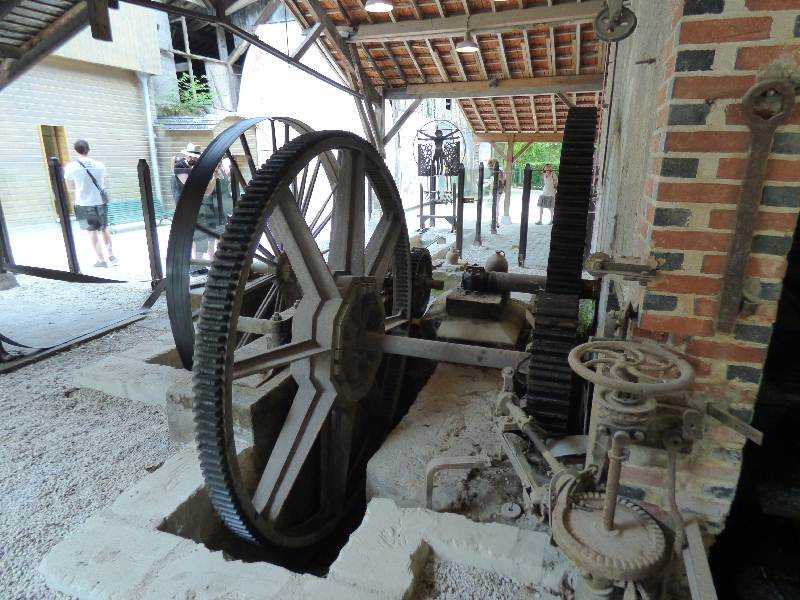

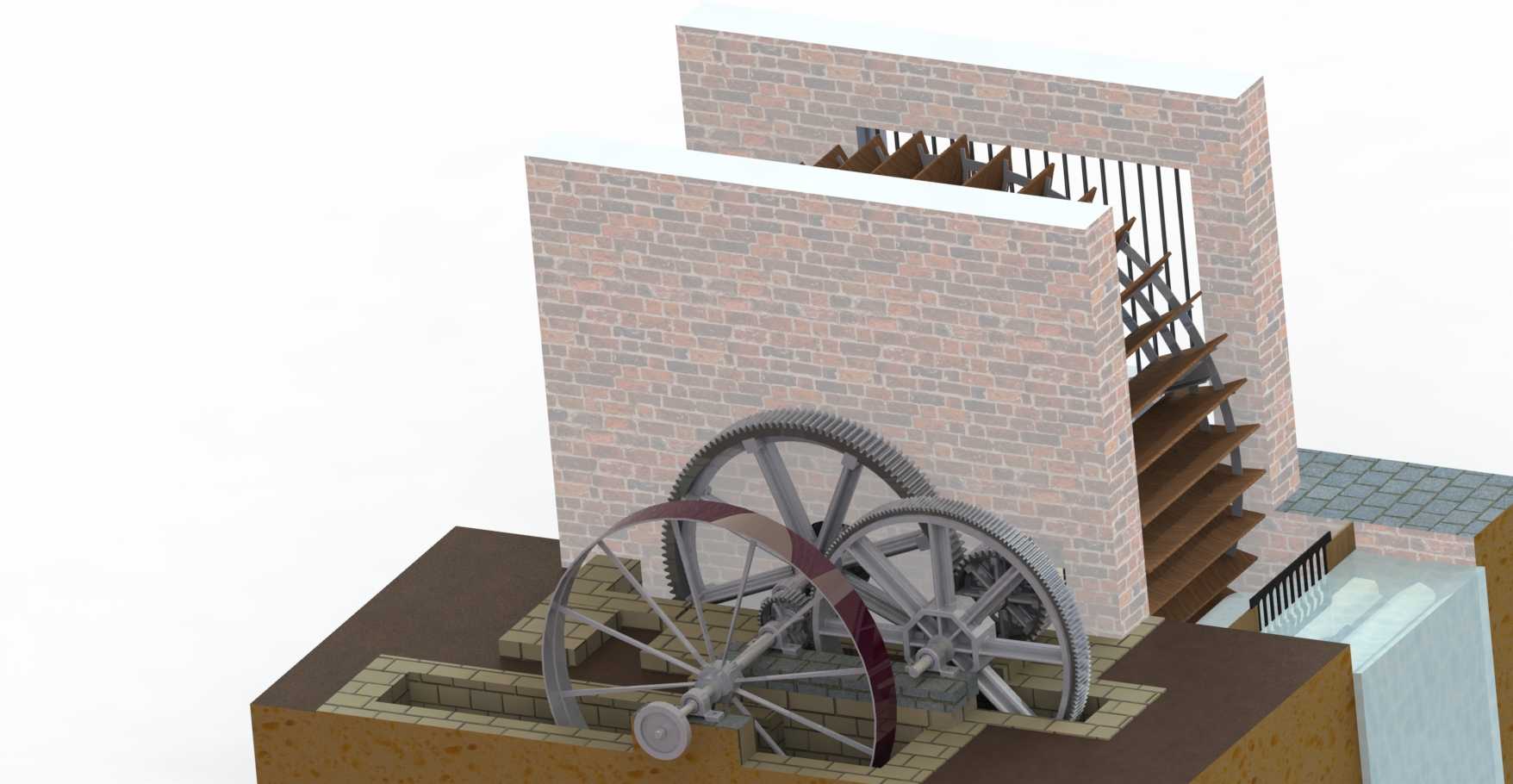

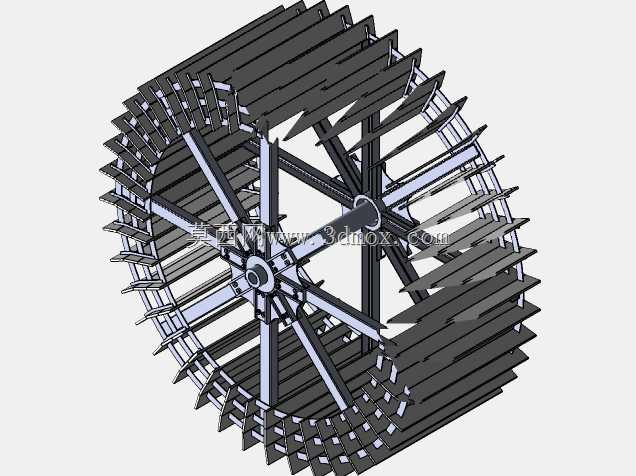

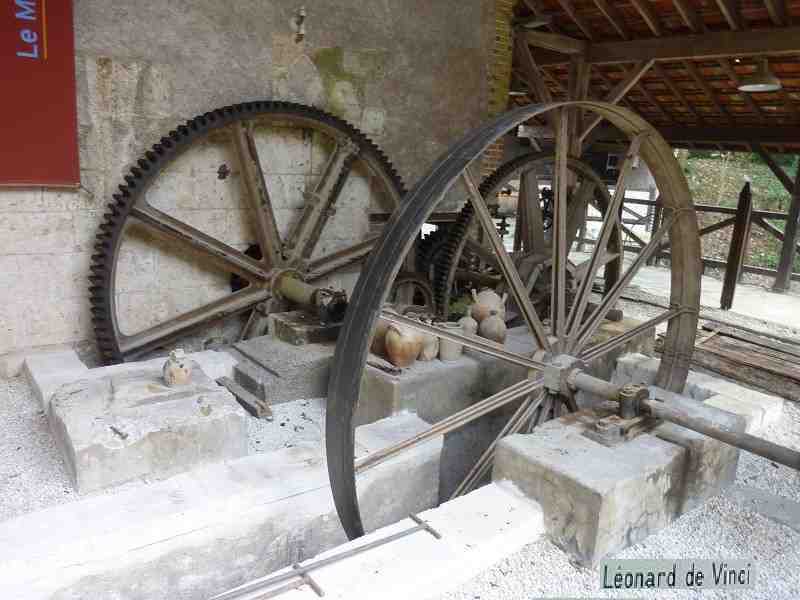

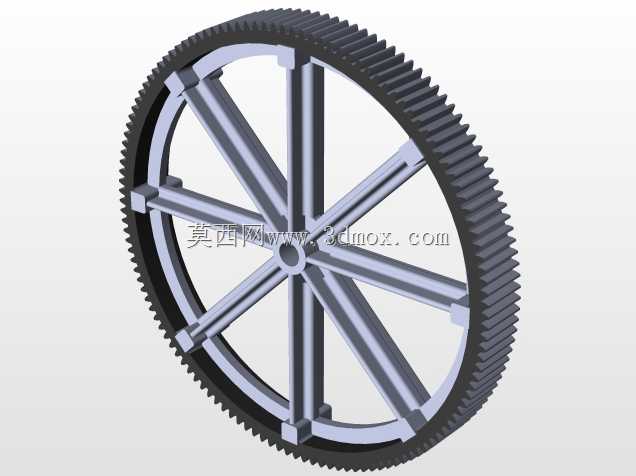

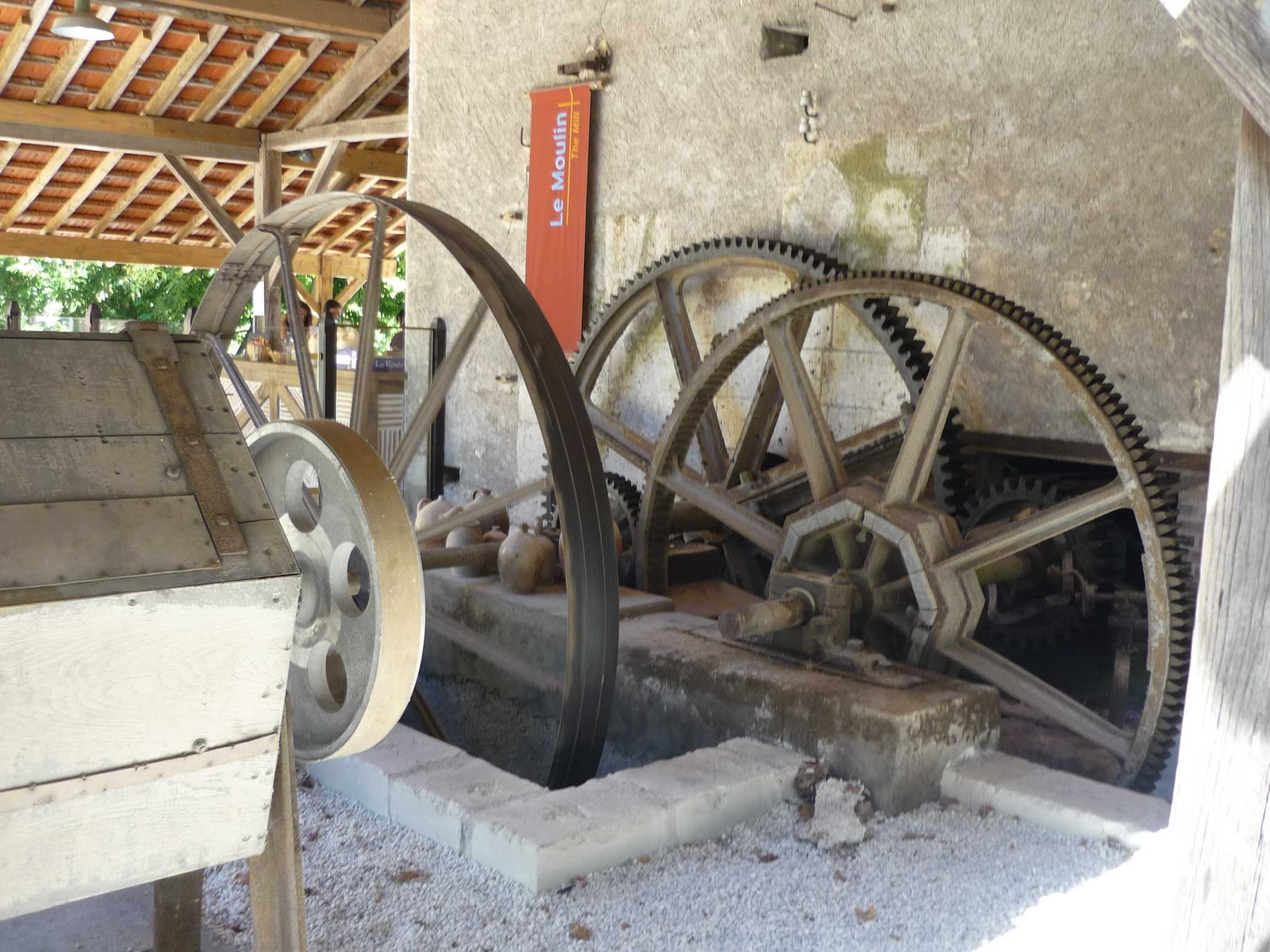

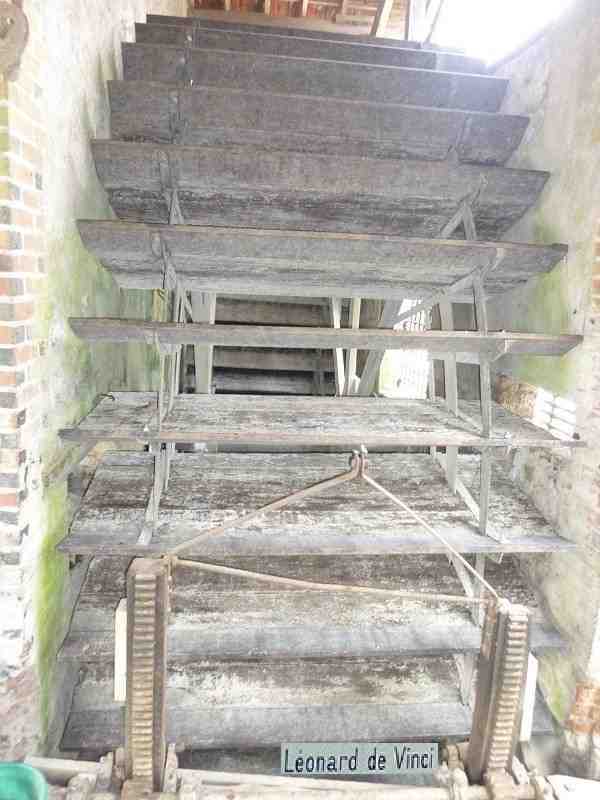

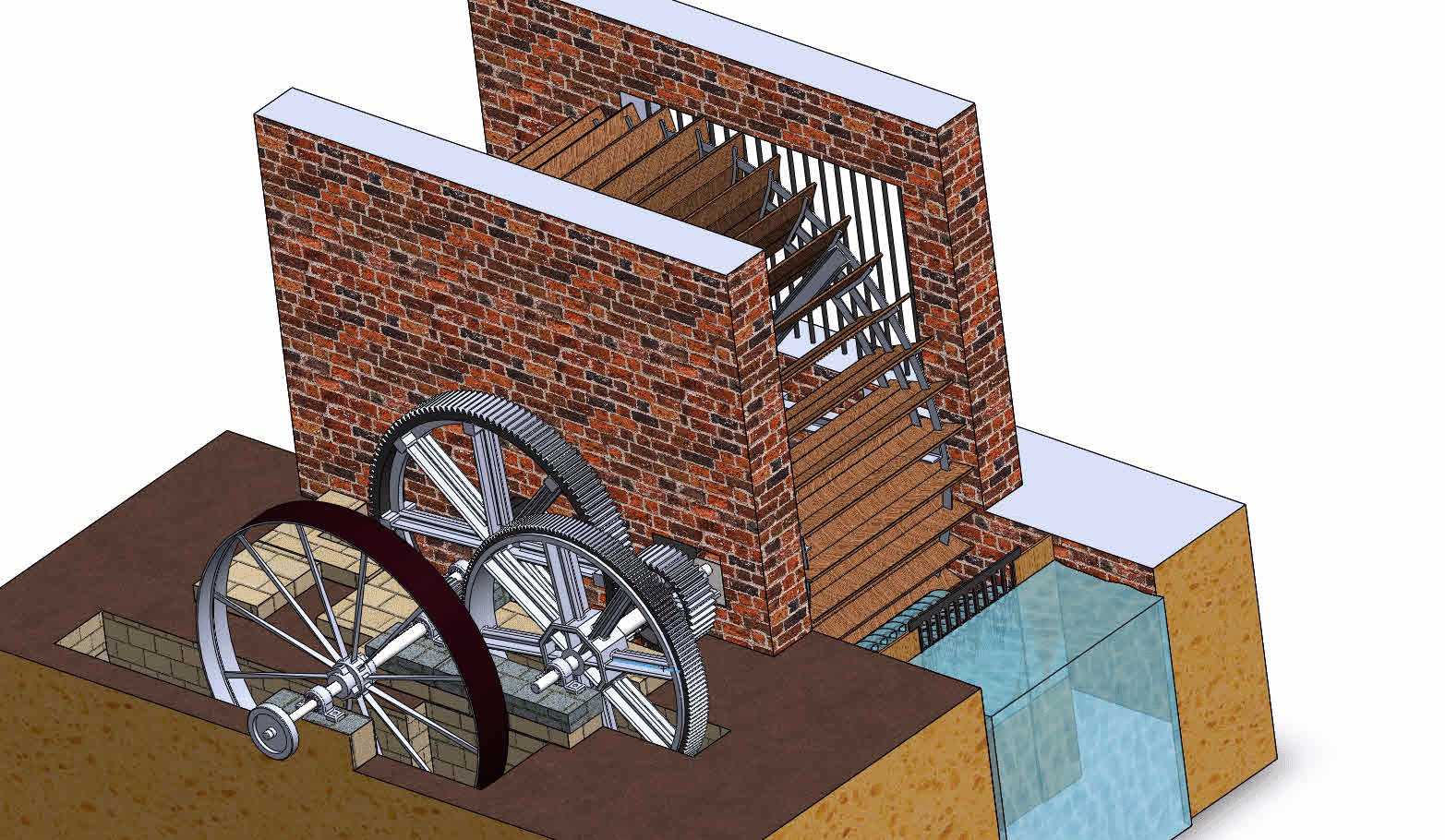

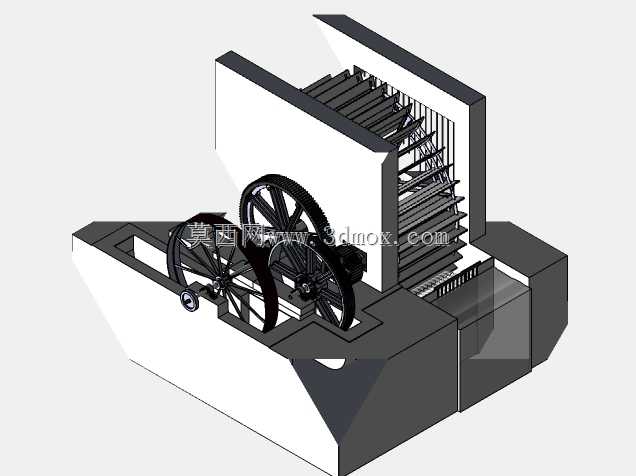

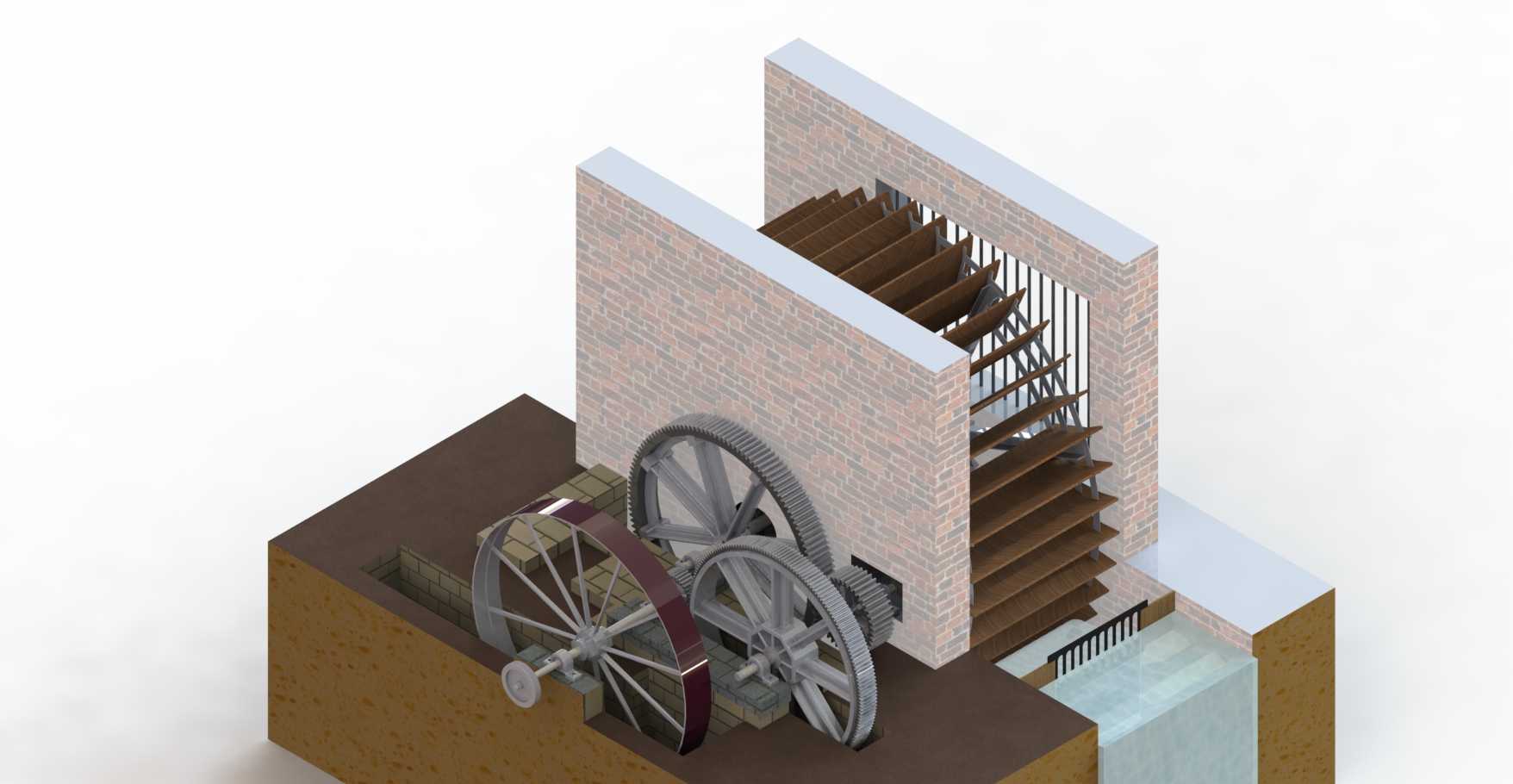

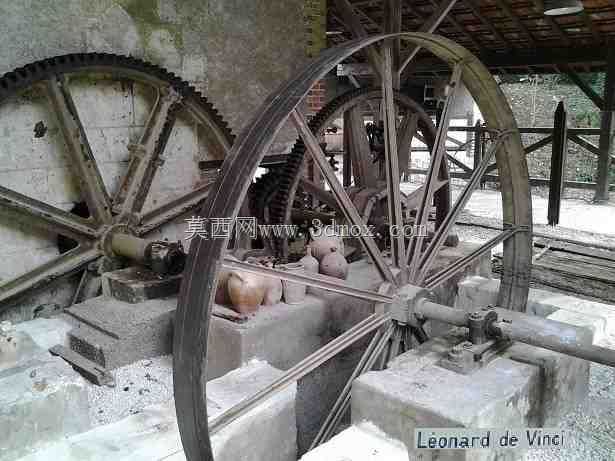

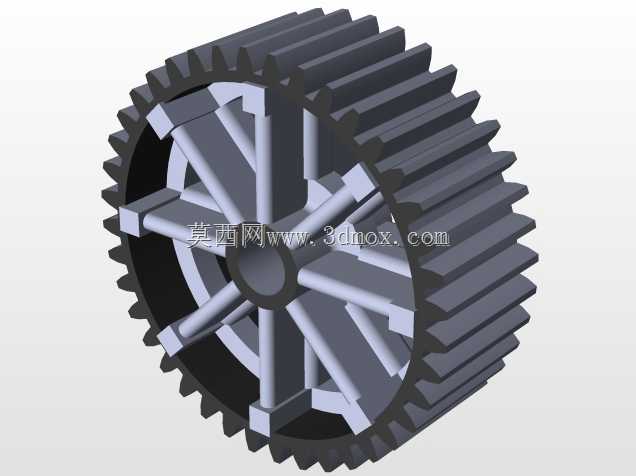

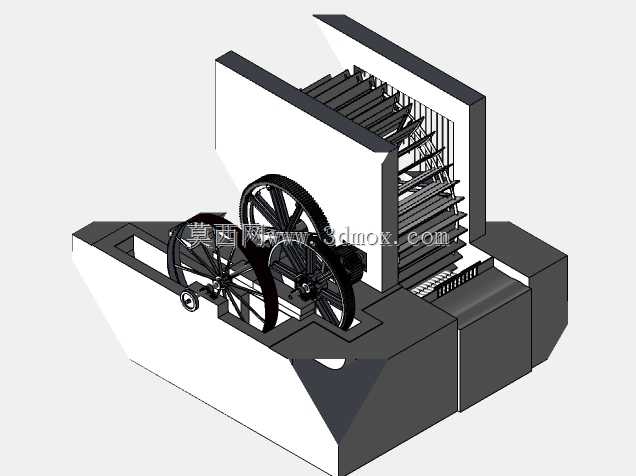

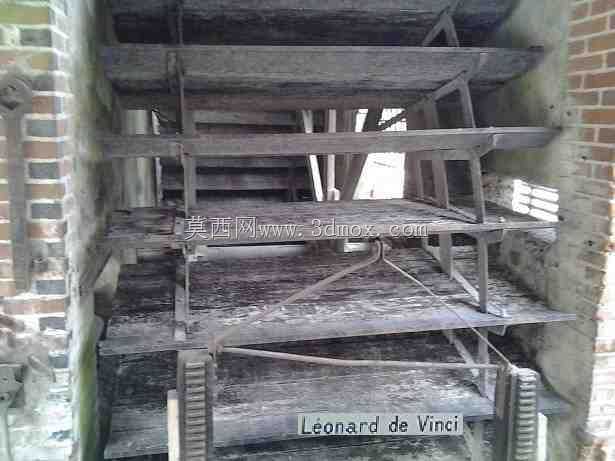

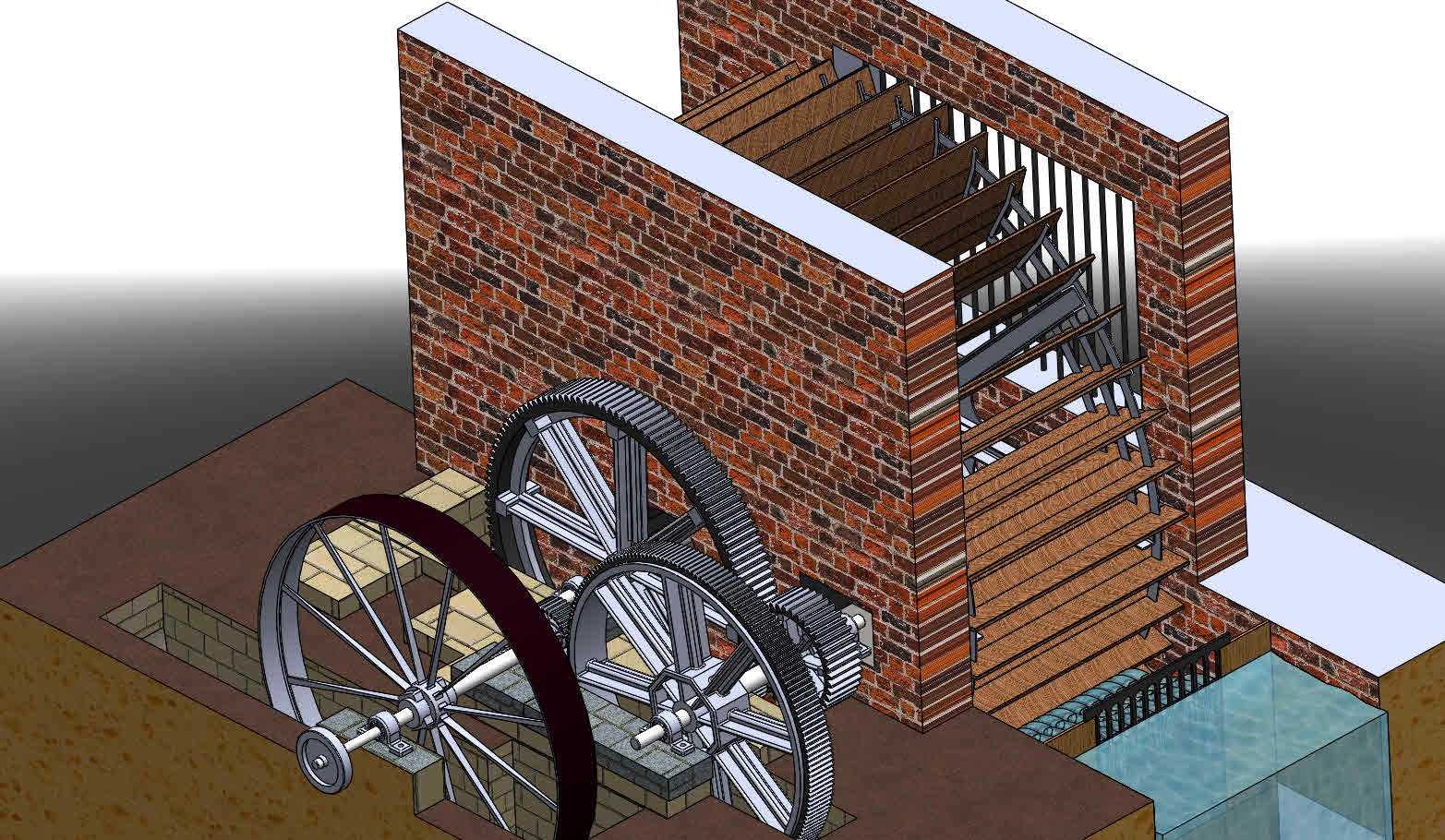

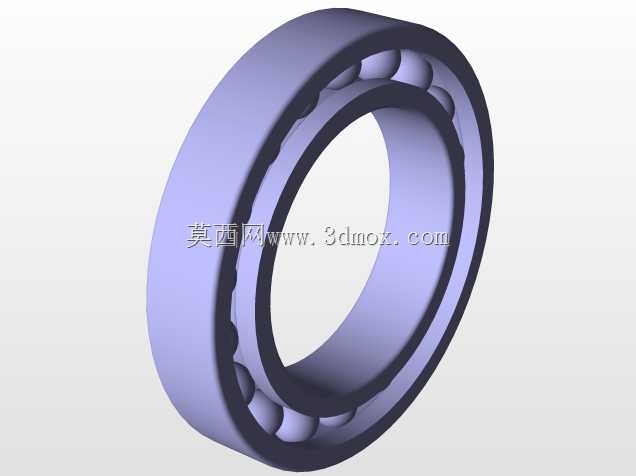

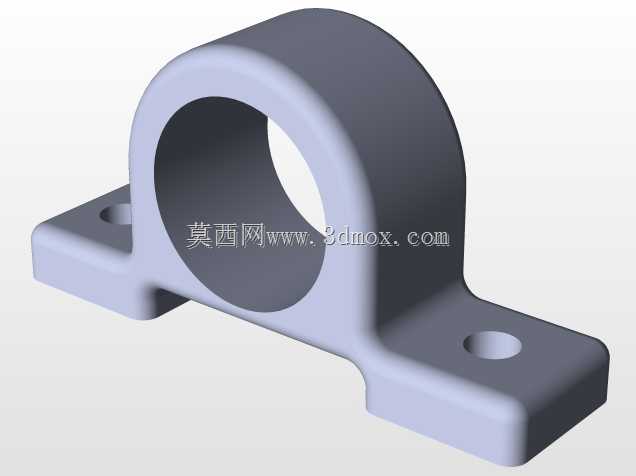

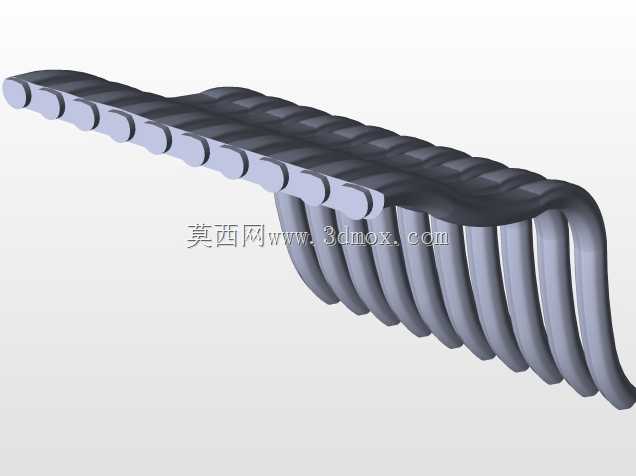

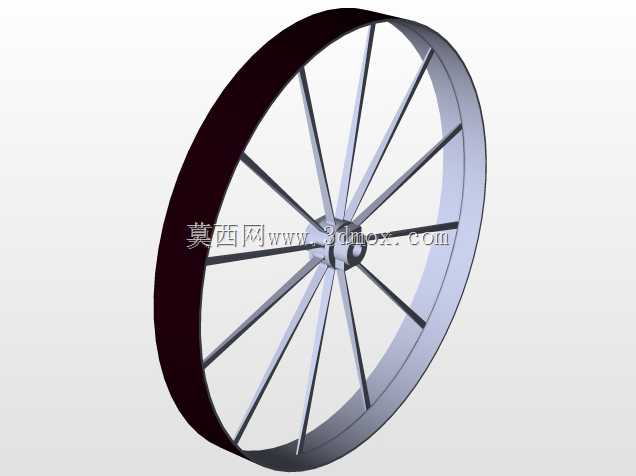

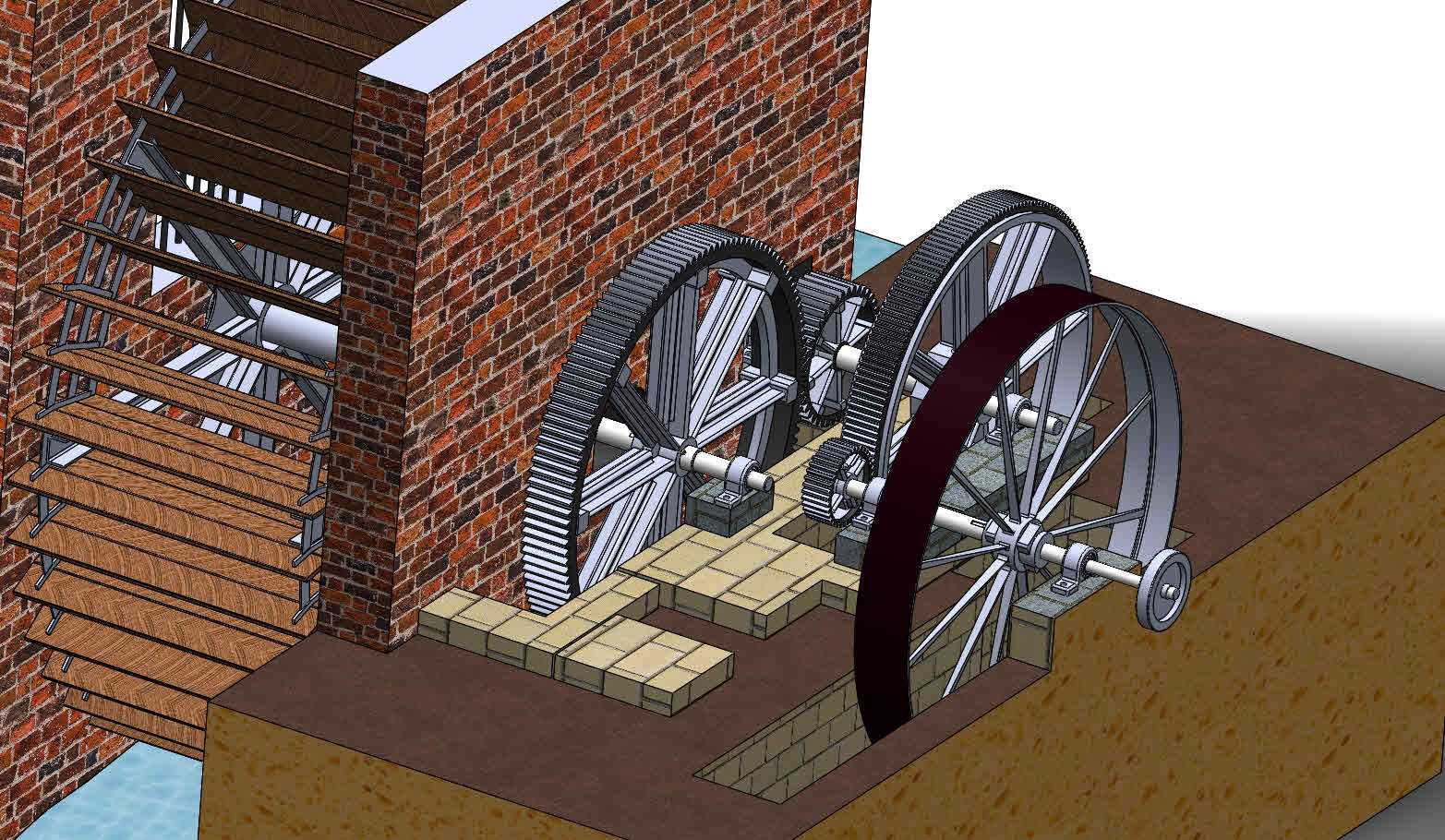

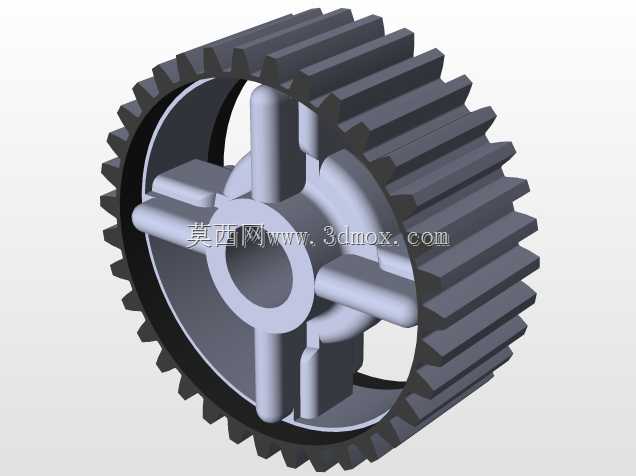

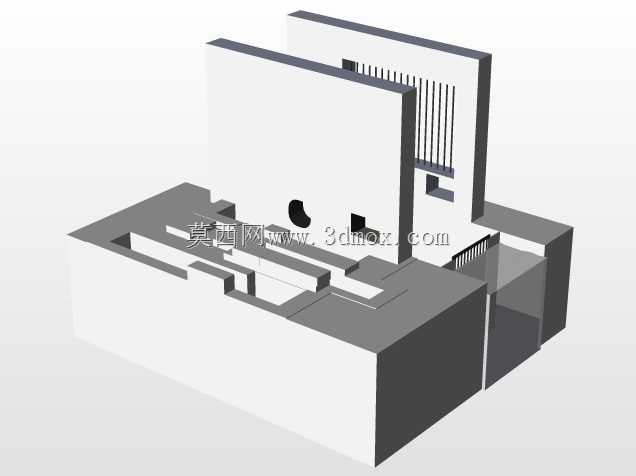

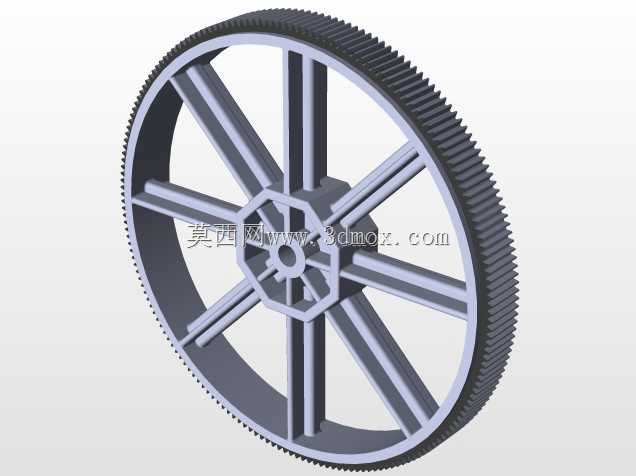

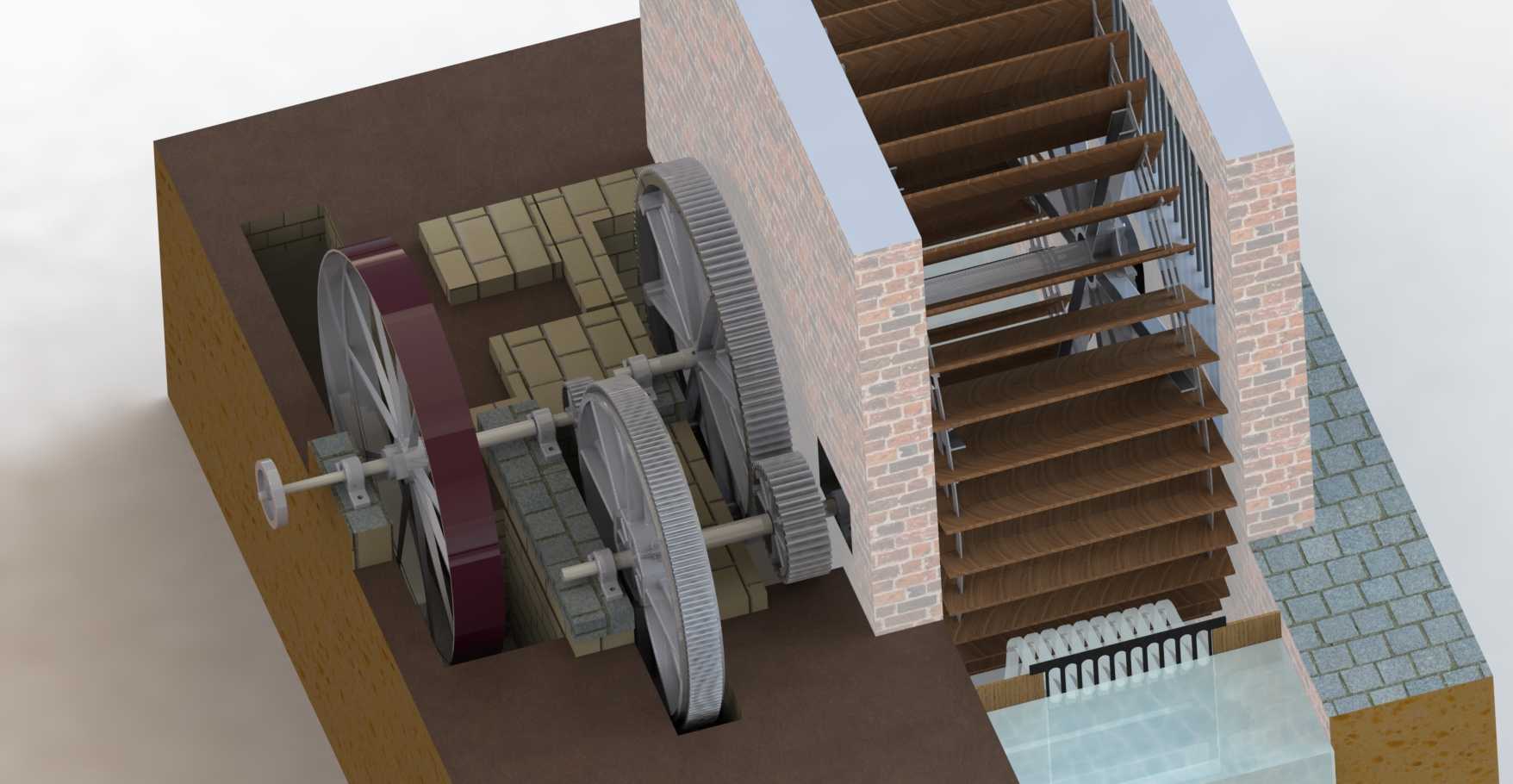

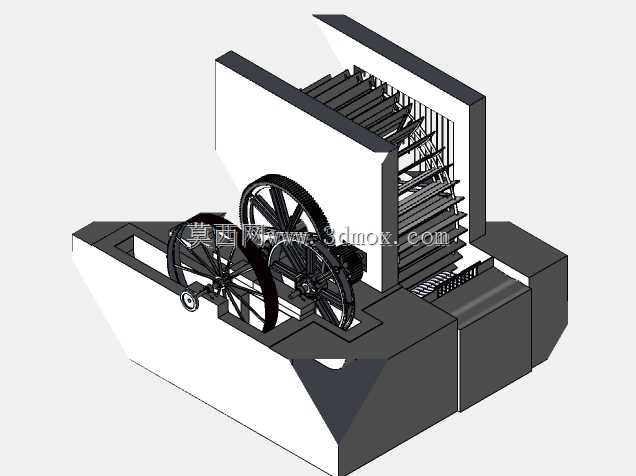

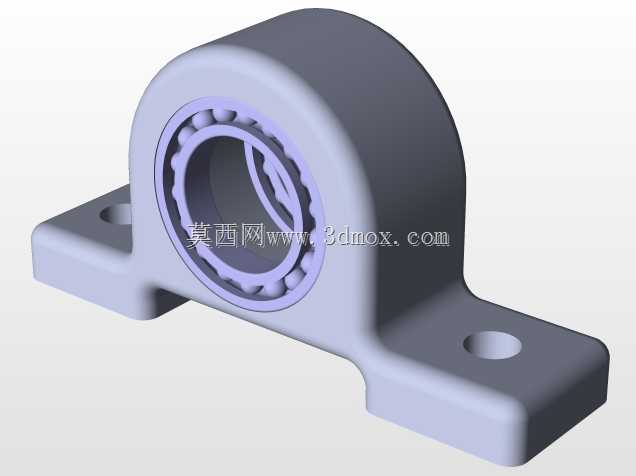

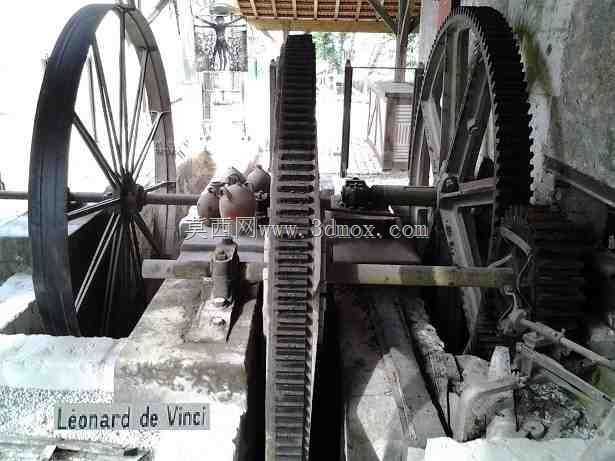

这套水力磨坊结构依托自然河道水位差获取动力，在传统粮油加工、小型物料研磨的乡村生产场景中，可无需外接电力持续完成谷物脱壳、磨粉作业，适配山地林区零散分布的小型加工点位，无需搭建长距离供电线路即可落地使用。整套结构的动力输入采用下冲式水轮设计，水流冲击轮叶带动主轴转动，主轴上嵌套的大模数直齿轮将扭矩传递至上层平行排布的从动齿轮组，通过不同齿数比的齿轮啮合实现转速转换，匹配磨盘作业所需的低转速大扭矩输出需求，传动路径全程采用开式齿轮布局，便于日常检修时清理齿面卡滞的杂物，适配林区多木屑、多扬尘的作业环境。磨坊主体围护结构采用红砖错缝砌筑的半开放墙体，墙体预留的格栅开口既满足内部作业的通风散热需求，也可避免大型杂物落入传动区域，墙体底部与混凝土基座刚性连接，基座预留的安装槽位可将水轮下半部分没入河道水流中，同时基座侧边设置的导流槽可引导水流平顺冲击轮叶，减少紊流带来的动力损耗。上层磨盘作业区域采用木质阶梯与地面连通，阶梯踏步的倾斜角度适配人工上下搬运物料的作业习惯，磨盘安装位与齿轮输出轴采用键连接固定，可根据研磨物料的不同快速更换对应规格的磨盘组件，无需拆解整套传动结构。设计过程中优先考虑了野外长期使用的耐久性，所有金属传动部件的安装位置均高于河道常年洪水位，避免汛期水流浸泡导致的锈蚀问题，墙体砌筑时预留的齿轮轴安装孔位采用铜套做耐磨衬层，减少轴杆转动时的磨损量，延长整体结构的维护周期。整套结构的安装边界需预留河道侧边至少两米的平整场地，用于放置待加工物料与成品收纳，水轮安装位置需保证水流流速稳定，避免枯水期水位下降导致动力不足，同时基座与河道边坡的连接部位需做护坡处理，防止长期水流冲刷导致基座偏移影响齿轮啮合精度。
