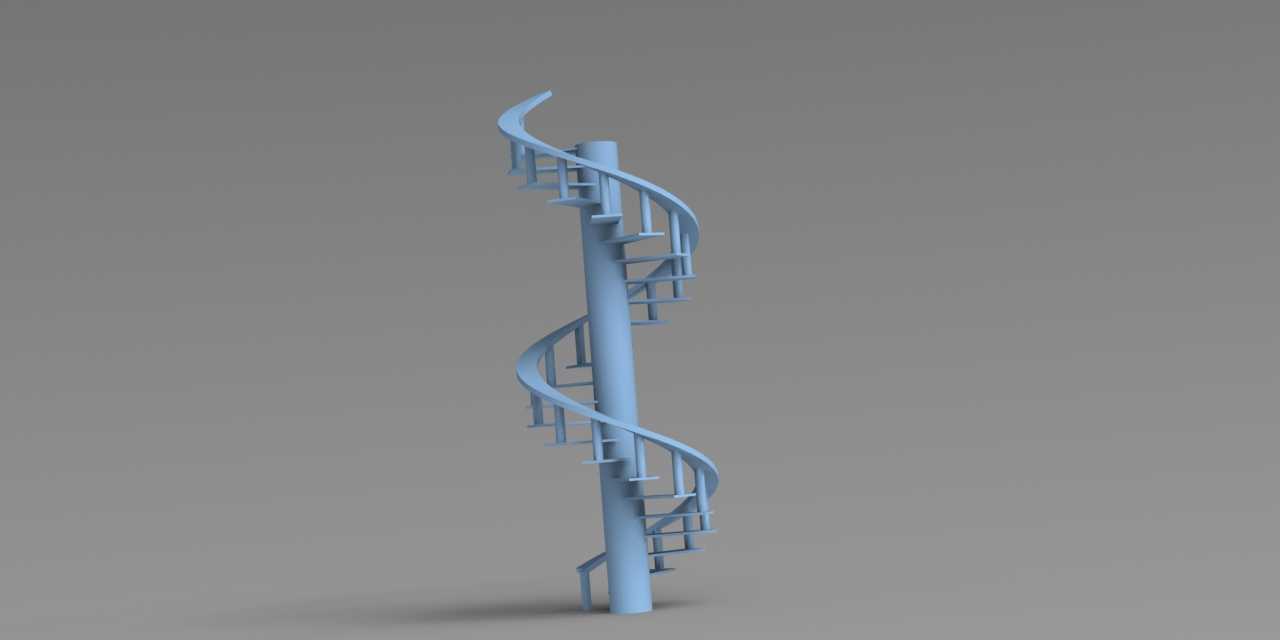

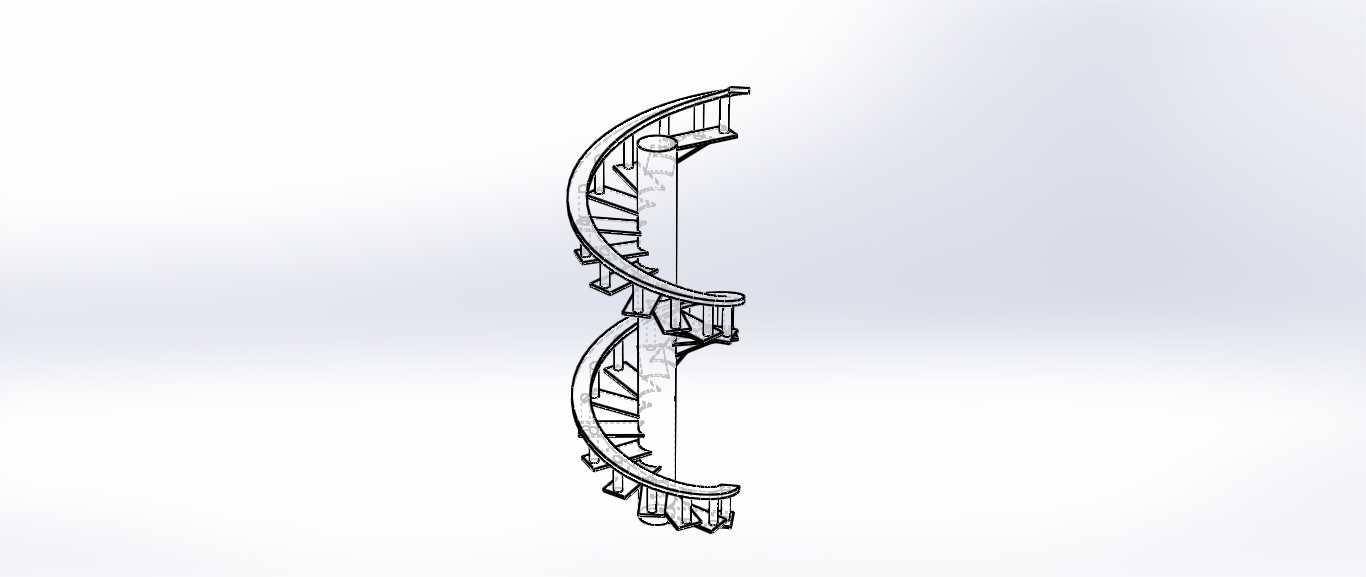

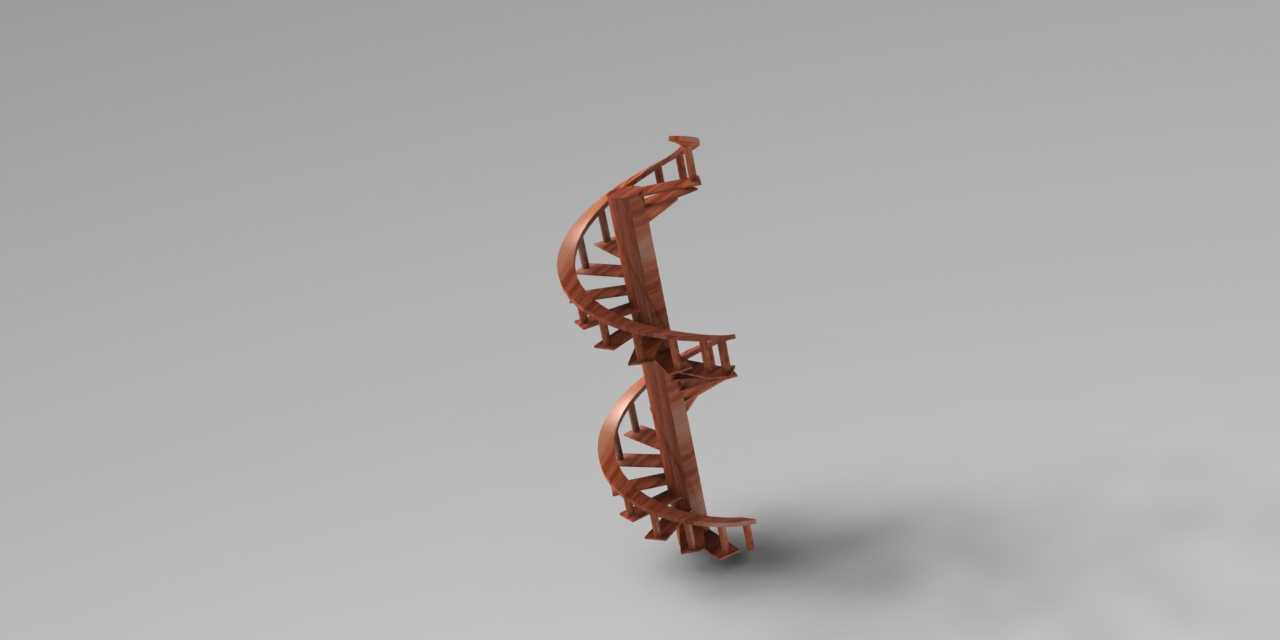

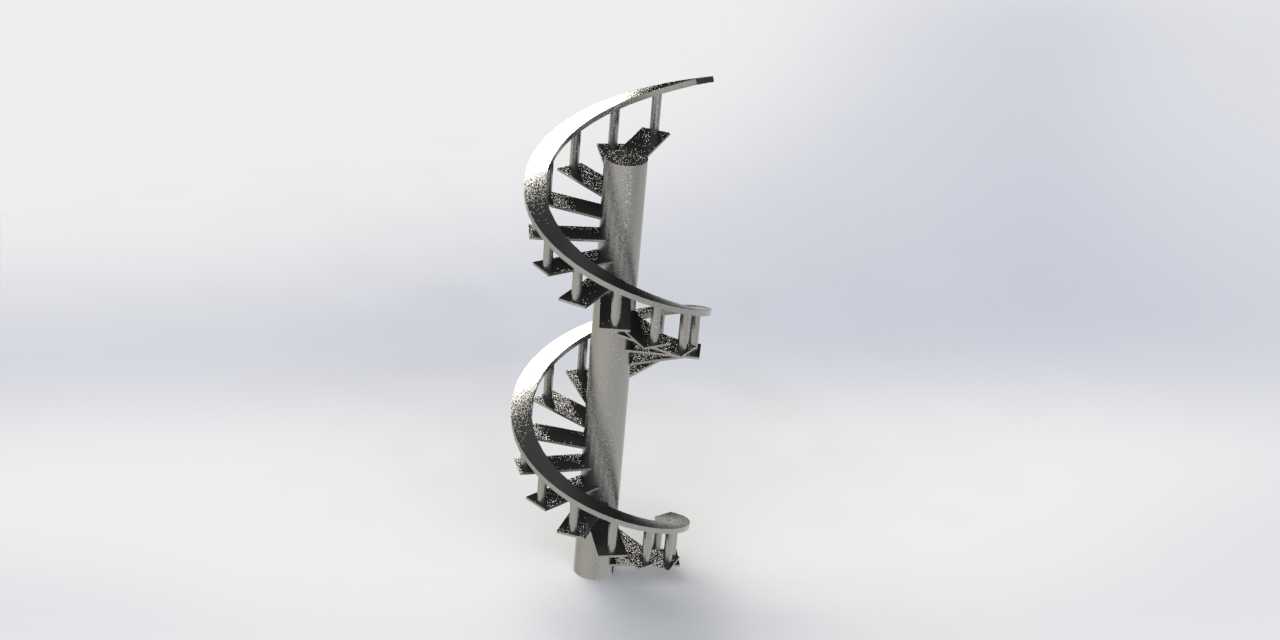

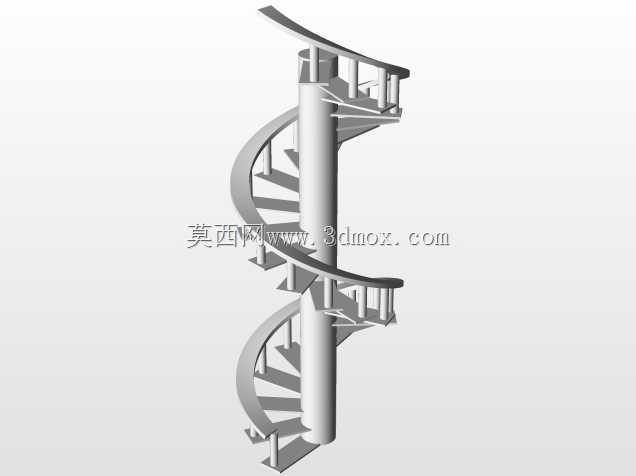

中柱式螺旋楼梯建筑结构三维设计

这款中柱承力式螺旋梯的结构设计，核心围绕小空间竖向交通的场景需求展开，在loft夹层、小型商业空间、工业操作平台、船舶舱室等平面预留尺寸受限的竖向连通场景中，这类结构相比直跑梯、双跑梯能够节省60%以上的平面占用面积，同时相比无中柱的悬挑螺旋梯，对安装边界的结构强度要求更低，适配更多轻量化的安装基面条件。从结构受力逻辑来看，整梯的荷载全部传递至中心承重柱，中心柱采用等截面圆柱结构，所有踏步构件均通过端部的连接卡座与中心柱固定，踏步沿柱身螺旋上升的排布角度经过反复校核，每一级踏步的升角保持一致，避免行走过程中出现步幅忽大忽小的不适感，踏步外侧设置连续的一体化护栏扶手，扶手随踏步的螺旋轨迹平滑延伸，没有突兀的折角，既满足临边防护的强度要求，也能在视觉上弱化螺旋结构的眩晕感。设计过程中优先考虑了安装边界的适配性，整梯的平面投影为标准圆形，安装时仅需在上下两层楼板处预留中心柱的固定点位，以及对应圆形投影范围的通行洞口，不需要在侧边墙体额外设置承重连接点，对于侧边为轻质隔墙、玻璃隔断的空间场景十分友好。踏步的宽度从靠近中心柱的位置向外侧逐渐加宽，满足人员行走时的脚部放置空间要求，靠近中心柱的窄端主要承担结构连接功能，外侧宽端的有效踩踏宽度符合日常通行的尺寸规范，即使携带小型工具、物件通行也不会出现磕碰。中心柱的底部采用法兰盘式固定结构，与地面预埋的固定件通过螺栓锁紧，顶部与上层楼板的预留洞口处设置限位固定结构，避免整梯出现径向晃动，护栏与踏步的连接点设置在踏步外侧的加强筋位置，不会破坏踏步的踩踏平面完整性，同时连接点做了隐藏式处理，避免外露连接件勾挂衣物、物品。这类螺旋梯在实际应用中，除了常规的建筑内部竖向交通功能，也可作为工业设备旁的操作检修梯使用，整体结构没有多余的外露突出部件，日常清洁维护十分方便，螺旋上升的结构形态也能在满足通行功能的同时，兼顾空间的装饰性效果，适配不同风格的空间装修需求。
