可拆卸附件式精密绘图分隔罗盘结构

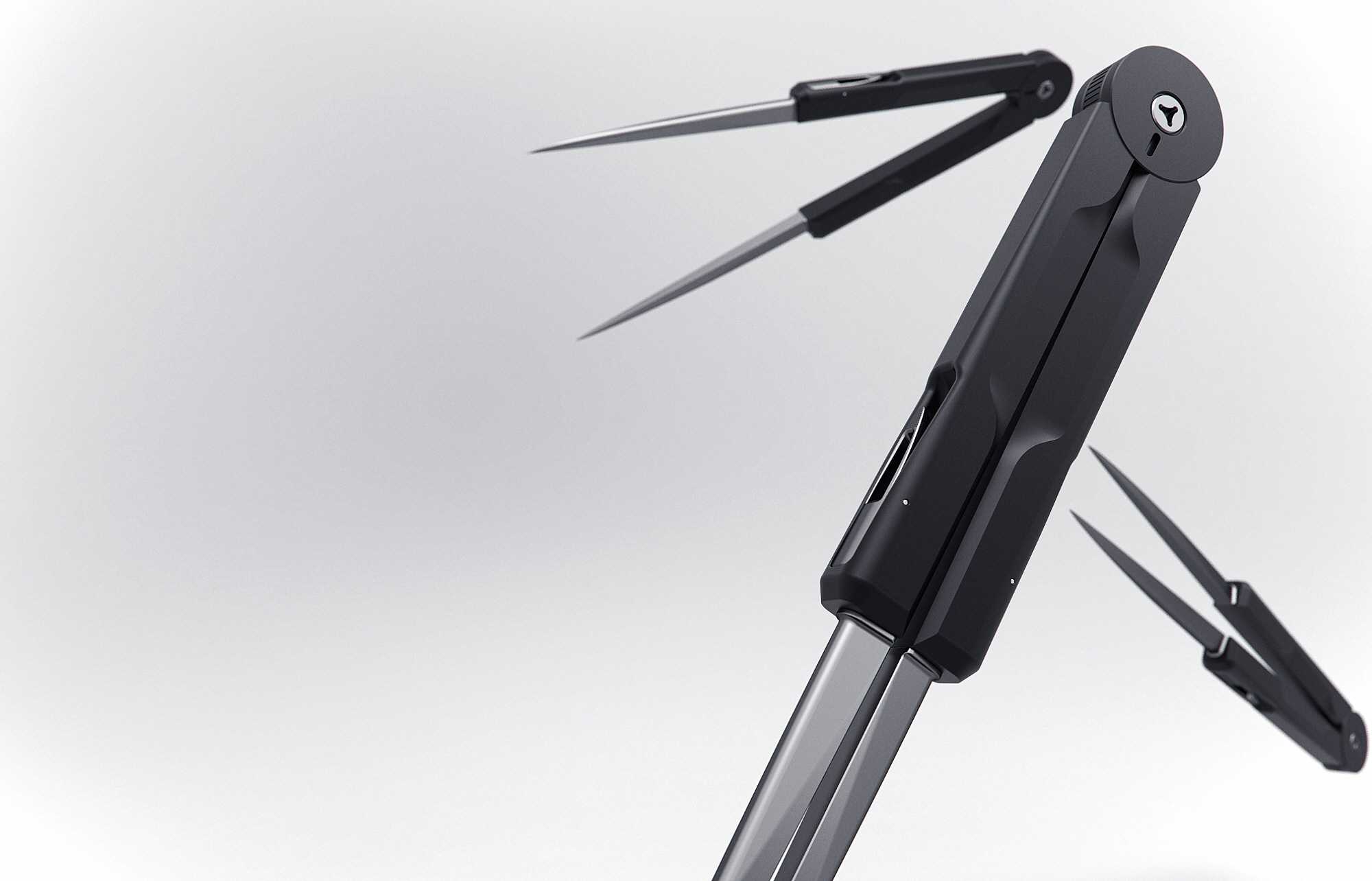

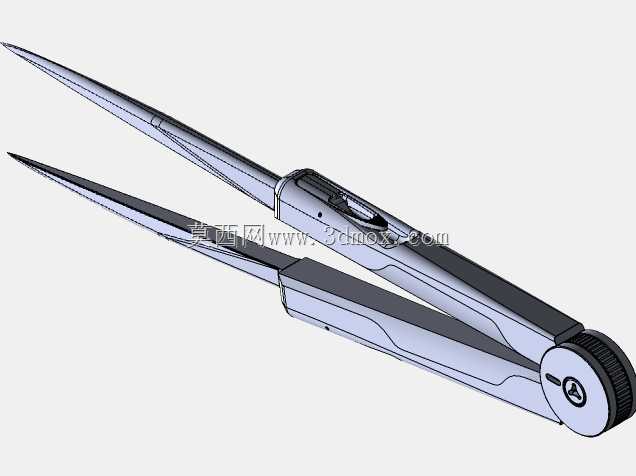

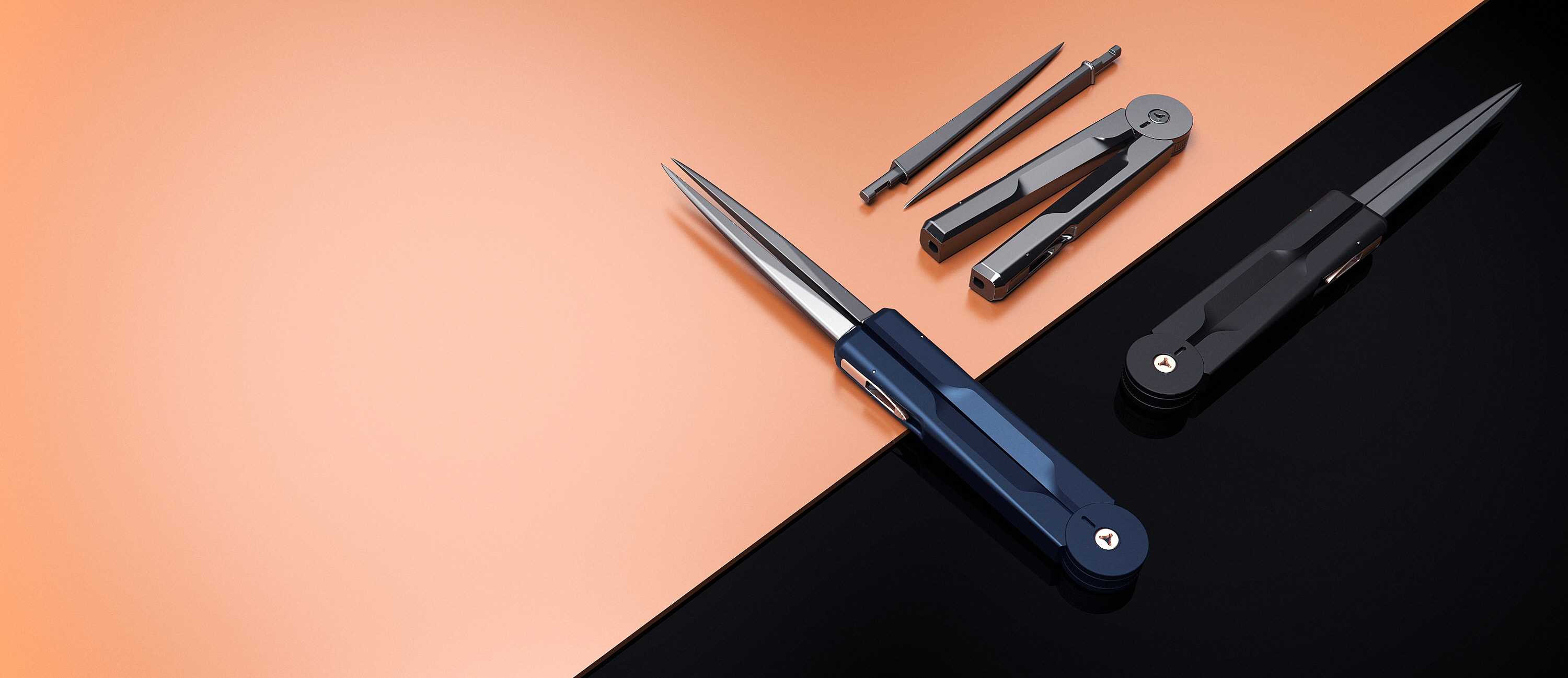

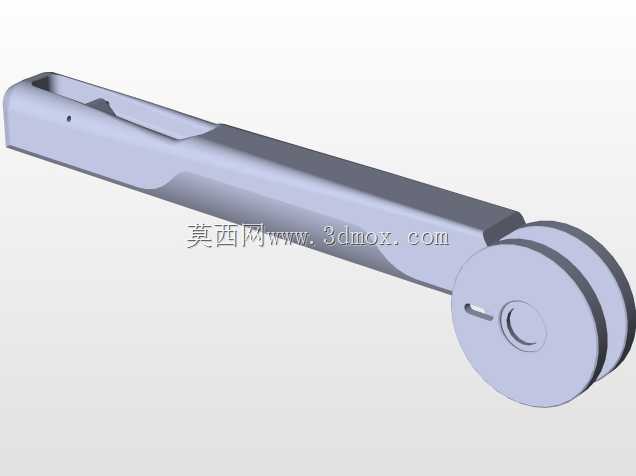

这款带可拆卸附件的绘图罗盘分隔器，主要面向工程制图、精密划线、样板测绘等手工绘图作业场景，也可适配小型工件的等距分隔、圆弧划线等机加工辅助工序，在没有数控绘图设备的现场测绘、手工修模配做环节，这类工具的使用频率远高于常规办公绘图圆规。从结构设计来看，主体采用折叠式笔形收纳结构，未展开时整体为长条柱状，可直接放入工装口袋或绘图工具盒，不会出现传统圆规支脚外露扎破收纳袋、划伤操作人员的问题，握持段做了贴合指腹的防滑棱面，长时间握持划线时不会打滑偏移。两个可展开的划线支脚采用枢轴锁紧结构，枢轴位置内置碟形弹簧，调整支脚张开角度时阻尼均匀，锁紧后不会因为划线受力出现角度滑移，支脚尖端采用可拆卸式硬质合金针，磨损后可直接更换，不需要整体报废工具，降低长期使用的耗材成本。可拆卸附件模块集成了指南针功能，在户外现场测绘、无基准参考的大型工件划线作业时，可快速确定方位基准，不需要额外携带方位测量工具，附件与主体采用快拆卡扣连接，拆卸后不影响主体作为常规绘图分隔器的使用，安装后卡扣配合间隙控制在0.02mm以内，不会因为附件晃动影响划线精度。尺寸设计上，收纳状态整体长度控制在150mm以内，最大直径18mm，单手握持完全覆盖握持段，支脚完全展开后最大划线半径可达120mm，可覆盖常规工程制图A3幅面内的绝大多数圆弧绘制、等距分隔需求，支脚尖端的伸出长度可通过尾部的旋钮微调，微调精度可达0.1mm，适配不同厚度的绘图纸、样板材料，不会出现针尖过深划破图板、过浅划线痕迹不清晰的问题。结构设计时充分考虑了日常使用的耐用性，所有转动配合位置都做了防尘密封处理，绘图过程中产生的铅笔屑、石墨粉、现场的金属切屑不会进入配合间隙，长期使用不会出现转动卡滞的问题，主体外壳采用硬质阳极氧化铝合金材质，重量控制在80g以内，长时间携带不会有明显负重感，同时外壳硬度足够，日常磕碰不会出现凹陷变形，保证内部枢轴结构的配合精度不受外力影响。支脚展开的角度有档位限位，最大张开角度限制在160度，避免支脚过度张开导致锁紧结构失效，同时在支脚与主体的连接位置做了圆角过渡，没有尖锐棱角，操作过程中不会划伤操作人员的手部。
