斜截锥状容积计量结构设计方案

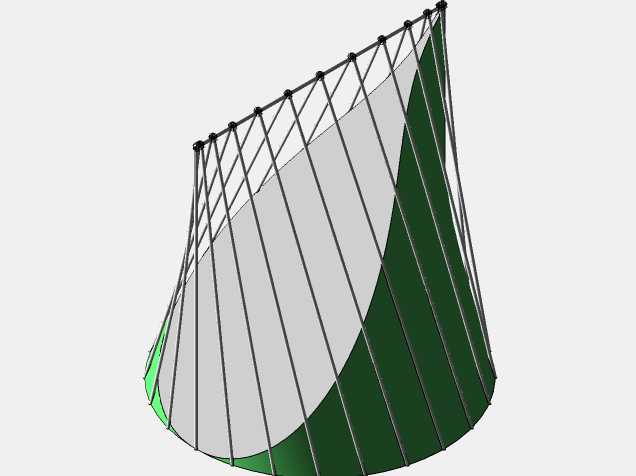

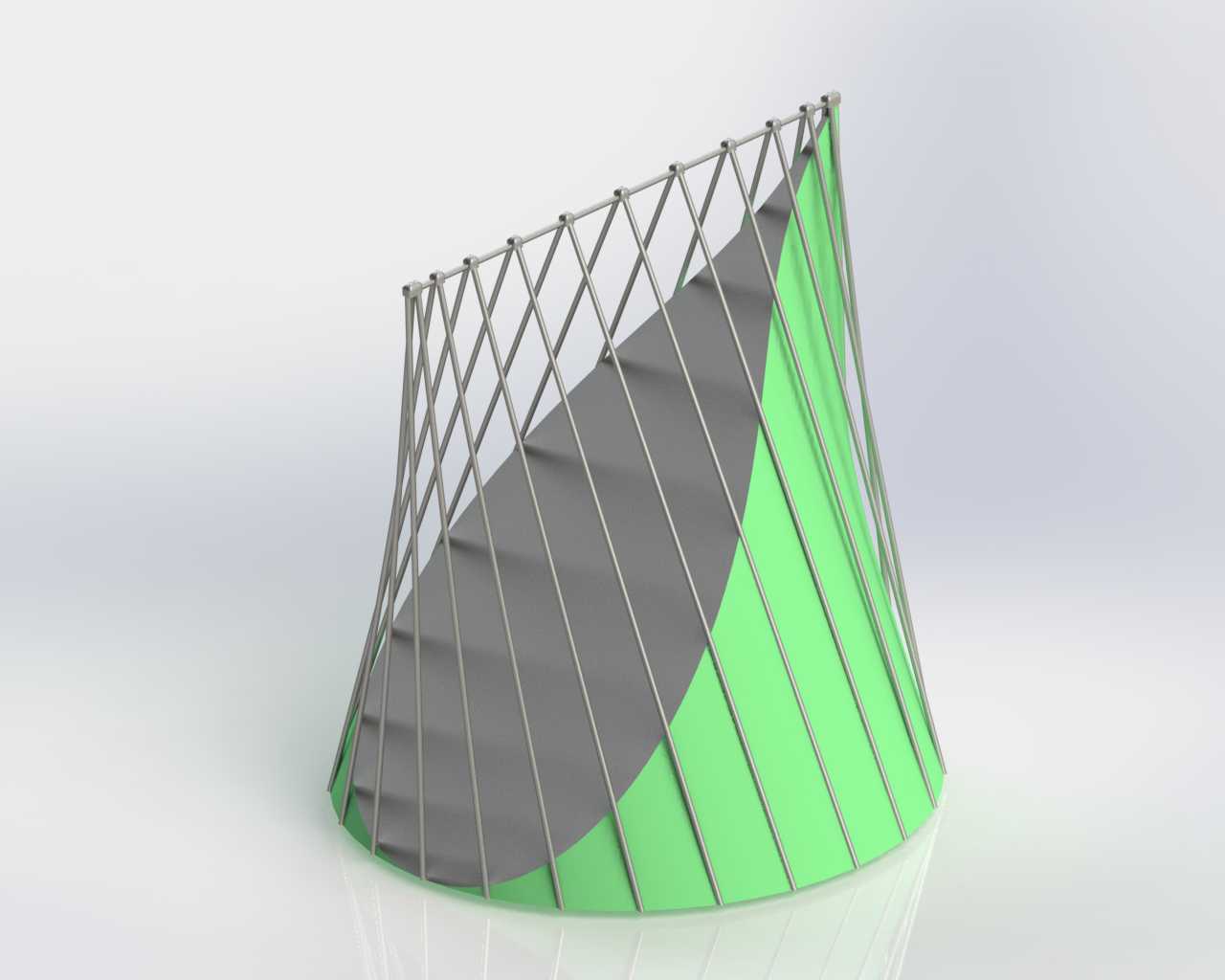

在散料定量分装、流体批次配比这类工业计量场景中，锥形容积结构的应用占比一直不低，尤其是针对流动性中等的颗粒、粉体物料，锥面结构能依靠物料自身重力实现顺畅卸料，不会在腔体内壁残留挂壁，比直筒结构的排料效率高出不少。这款斜截锥状的容积计量结构，在设计时没有采用常规的等截面直锥方案，而是将上端口做了斜向裁切，配合外围的框架式筋条支撑，既满足了特定安装空间下的进料口对接需求，也能通过调整斜截面的倾斜角度，适配不同落差的进料管路布局，避免物料下落时直接冲击锥面局部造成磨损集中。从结构功能上看，该构件核心是依靠锥腔的固定容积实现定量计量，区别于动态称重式计量装置，这种固定容积的结构没有复杂的传感与控制元件，在粉尘浓度较高、温湿度波动大的车间环境里，运行稳定性更强，日常维护只需要定期检查锥面内壁的磨损情况即可，不需要做复杂的参数校准。设计过程中，外围的斜向筋条排布是重点考量部分，每根筋条都沿着锥面的母线方向布置，从底部的圆形基座一直延伸到斜截面上端口的边缘，筋条之间的间距经过受力核算，既能承受锥腔满载时的侧向胀力，也不会因为筋条过密增加不必要的结构重量，同时筋条本身采用等截面圆杆形态，焊接装配时不需要做复杂的型面加工，降低了生产制造的工艺难度。在安装边界方面，底部圆形基座预留了标准的法兰连接孔位，可以直接对接下方的卸料阀门或者输送管路，基座的外径尺寸比锥面最大外径宽出一圈安装边，能适配常规的快装卡箍或者螺栓紧固两种连接方式，不需要额外做转接法兰。斜截的上端口边缘做了卷边强化处理，对接进料软连接时不会割破密封帆布或者硅胶套，上端口的最高点与最低点的高度差经过测算，刚好匹配常见的斜溜槽下料角度，物料从溜槽滑入锥腔时不会出现飞溅外溢的情况。针对不同物料的计量需求，该结构的锥面倾斜角度设置在物料安息角以上，保证卸料时物料能沿着锥面完全滑落，不会在锥底形成积料死角，同时锥面内壁可以根据物料的磨损特性，选择衬贴耐磨高分子板材或者直接做表面淬火处理，应对石英砂、金属粉这类高磨损物料的长期冲刷。另外，框架式的外筋结构也给后续加装振动器预留了安装位置，针对流动性较差的细粉物料，可以在筋条上固定小型气动振动器，通过高频振动破除物料的架桥现象，保证计量容积的准确性，不需要额外在锥壁上焊接安装支架，避免焊接应力造成锥面变形影响容积精度。
