多层民用住宅楼层标高结构三维设计

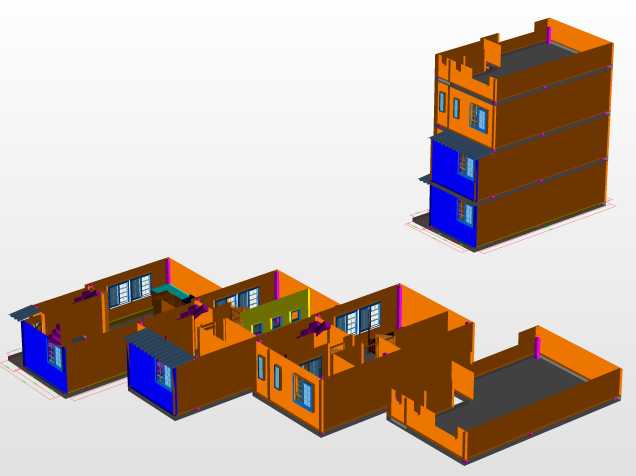

该三维模型完整还原了多层民用住宅的楼层标高结构与内部户型布局，可直接应用于建筑方案汇报、施工技术交底、户型改造推演等实际工程场景，能帮助结构设计人员、施工方、业主方快速理解建筑竖向分层逻辑与空间排布关系，避免二维图纸识图偏差带来的施工错漏。模型在设计阶段严格遵循民用建筑竖向标高的常规设计逻辑，每一层的地面完成面、结构楼板面、层高净空都做了明确的几何区分，外墙采用暖橙色实体表现，外窗与阳台门采用蓝色构件区分，不同功能房间的墙体分隔完全按照常规住宅动线排布，公共区域、居住空间、附属露台的边界清晰可辨，没有多余的装饰构件干扰结构判断。从安装边界与尺寸逻辑来看，模型整体竖向分层符合常规三四层民用住宅的层高控制范围，每层外墙的开窗位置、墙体厚度都按照常规砌体结构的构造要求设置，底层与上层的墙体对位关系准确，没有出现上下层墙体错位的结构硬伤，露台区域的挡水坎、屋面边界的围护结构都做了对应几何表达，可直接用于核对建筑竖向标高的累积误差，辅助施工阶段的标高引测工作。在实际项目应用中，这类带完整标高信息的住宅三维模型，可直接导入BIM协同平台做碰撞检查，提前排查给排水立管、电气管线穿楼板的位置是否与结构构件冲突，也能帮助装修设计人员快速梳理不同楼层的地面高差，提前规划找平层厚度与地面材料的铺装边界。模型同时呈现了建筑整体外观与剖切开的内部户型两种视角，无需额外做剖切操作就能直观看到每层的房间分隔、门窗位置，省去了设计人员反复调整视图的时间，对于乡村自建房建设、老旧小区多层住宅改造的方案沟通环节，能大幅降低非专业人员的识图门槛，让参与各方快速对齐设计意图，减少沟通成本。设计过程中特意弱化了非结构类的装饰构件，只保留核心的墙体、楼板、门窗、露台结构，确保模型体量轻便，可在普通配置的设计电脑上流畅旋转、缩放、测量，不会因为冗余构件导致操作卡顿，方便设计人员快速提取标高数据、核对墙体位置，直接用于初步设计阶段的方案调整与工程量估算。
