建筑外墙保温覆层构造节点三维设计

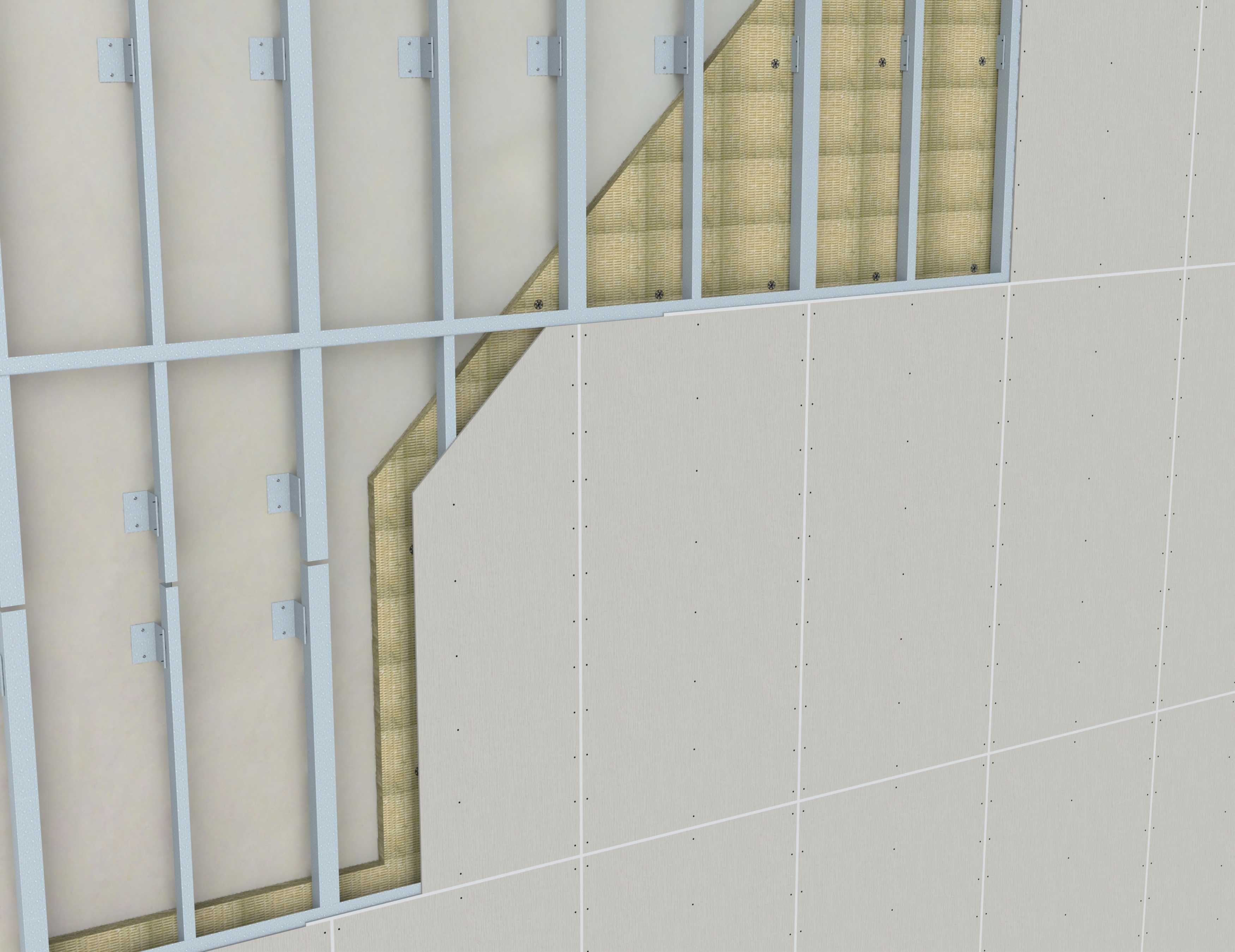

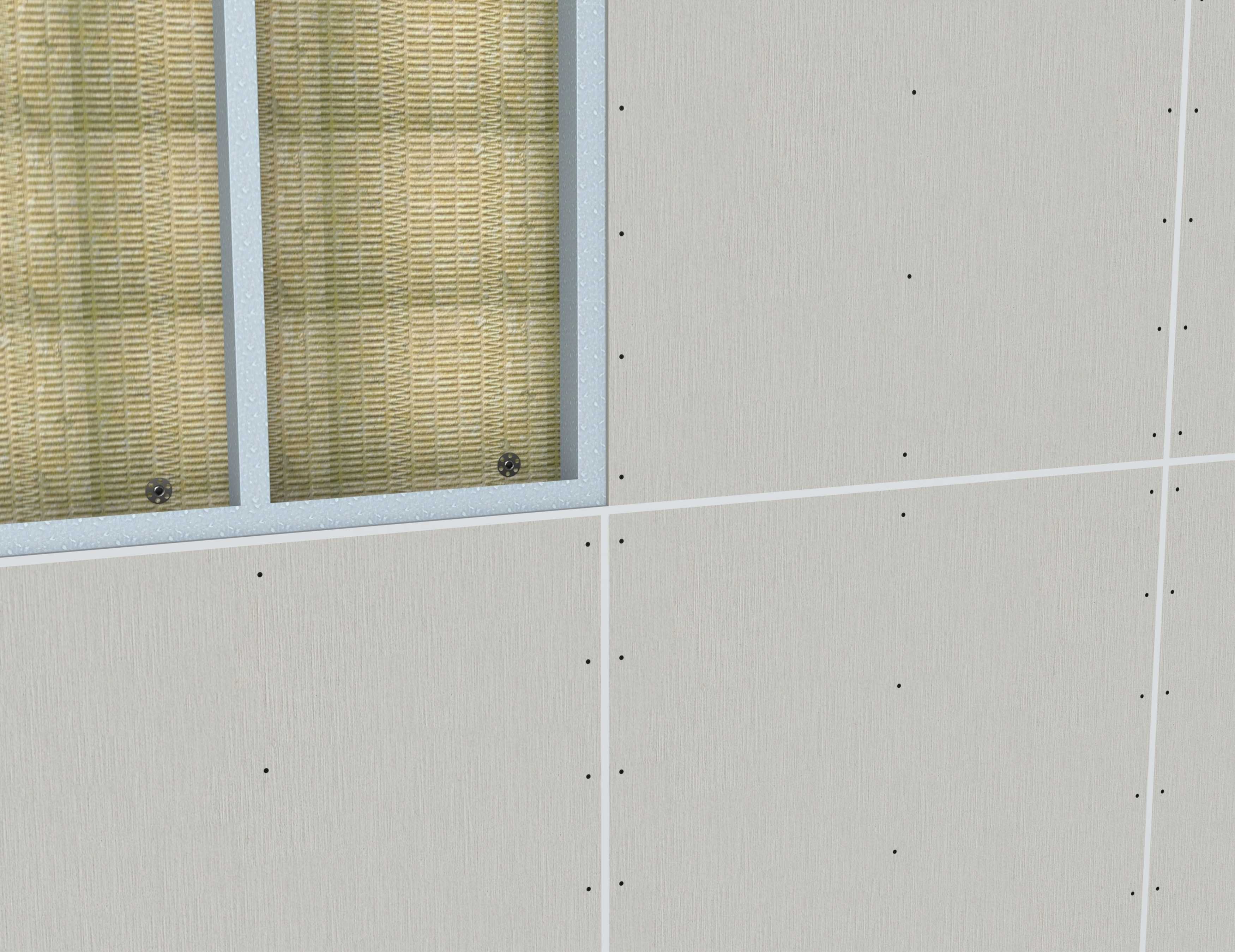

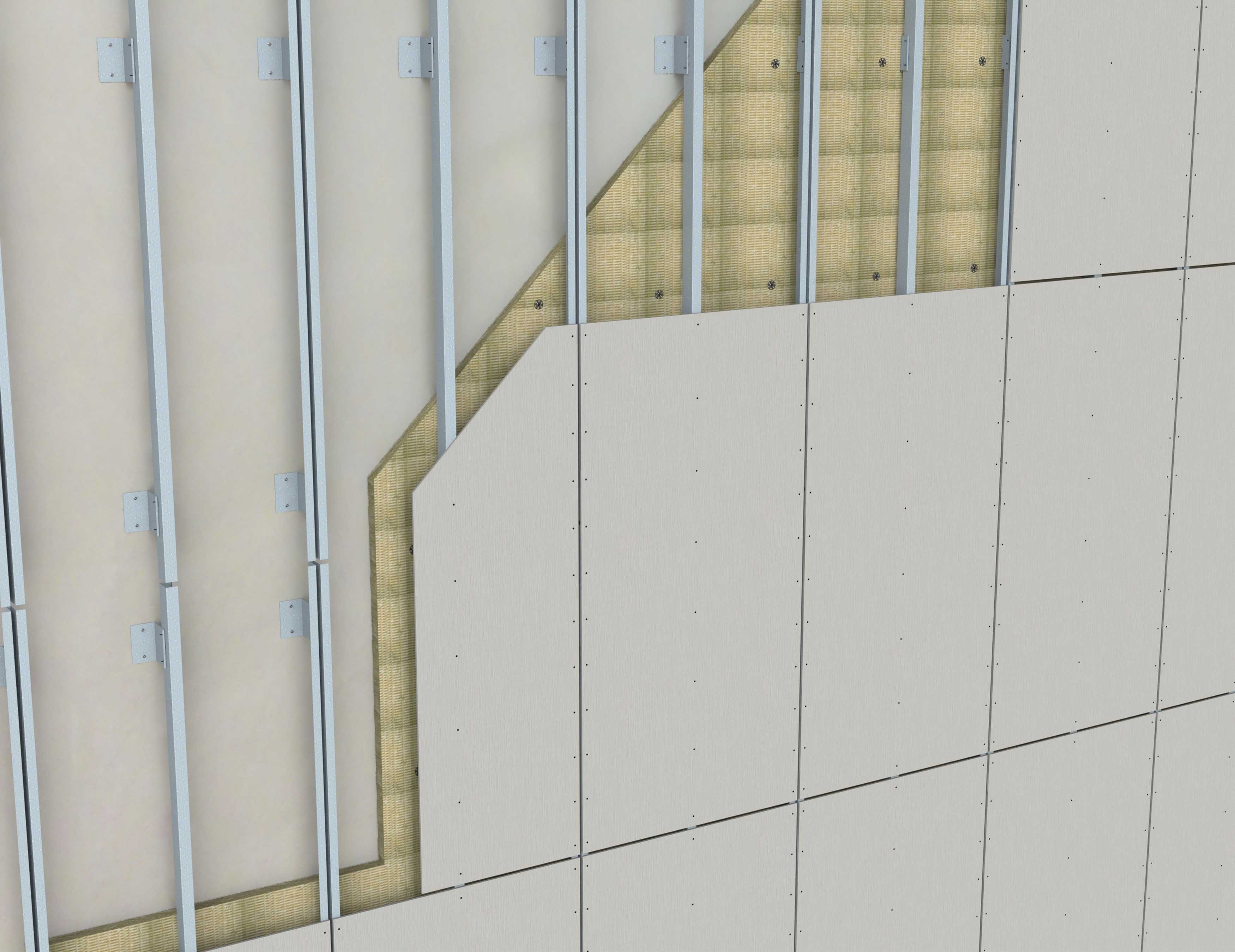

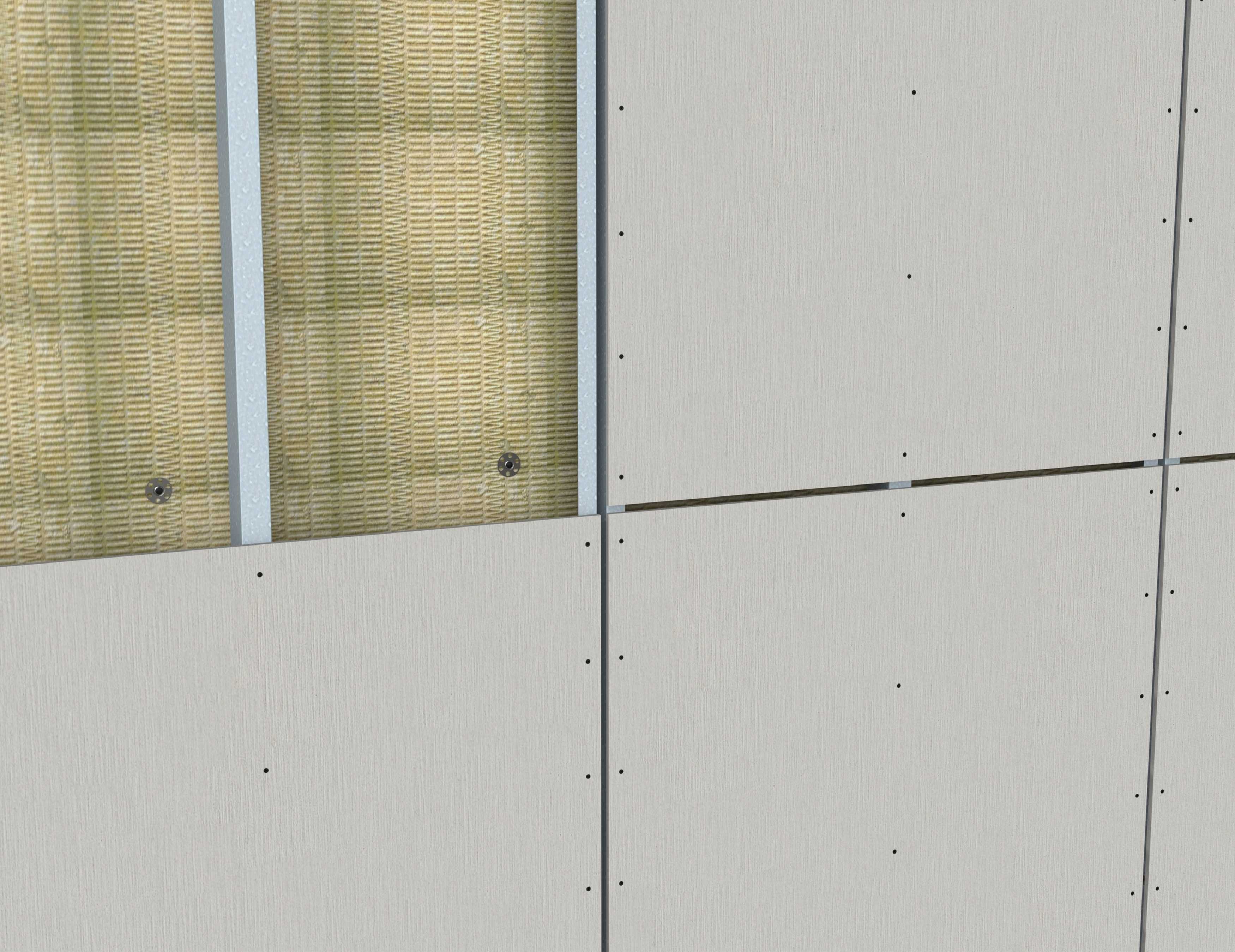

这套外墙覆层构造模型，还原了民用与工业建筑外围护结构中，带保温填充的干挂式外墙覆层的完整装配逻辑，在实际工程场景中，这类构造多用于低层钢结构住宅、模块化集成房屋、既有建筑外墙节能改造项目，承担外围护的结构衔接、保温隔热、外饰面基层承载的核心作用。从构造逻辑来看，模型完整呈现了从主体结构侧到外侧覆面的全层级装配关系：竖向排布的C型轻钢龙骨作为主受力支撑构件，通过连接角件与主体结构墙体固定，龙骨间距遵循常规外墙保温板材的模数设置，既保证覆层面的抗变形能力，也为内侧填充保温材料预留连续的填充空腔，避免出现保温断点形成冷桥。保温填充层采用嵌填方式安装在龙骨空腔内，板材边缘与龙骨翼缘紧密贴合，斜向收边部位的保温层做了适配裁切，保证异形转角区域的保温连续性，不会出现局部保温厚度不足的问题。外侧覆层面采用大尺寸板材干挂固定，板材通过自攻螺钉与轻钢龙骨翼缘连接，螺钉排布间距符合外墙板材安装的受力要求，板缝预留均匀，为后续打胶密封、饰面处理留出操作空间。在设计思路上，这套构造优先考虑了现场装配的便捷性，所有构件均采用标准化型材与通用板材，无需现场定制特殊加工件，龙骨的排布尺寸适配常规建材的出厂规格，能大幅降低现场裁切的材料损耗；斜向收边的构造处理，还原了建筑外墙遇到楼梯间斜墙、造型收边部位的实际处理方式，龙骨随坡面做斜向裁切衔接，保温层与外覆板材同步适配坡面角度，保证整个构造层的平整度与受力均匀性。从安装边界来看，主龙骨的安装深度需匹配保温层厚度与外覆板材的厚度总和，连接角件的固定点位需避开主体结构内的管线预埋区域，外覆板材的安装需从下往上逐排固定，保证板缝的顺直度与整体平整度，这类构造的三维建模能为施工方做可视化技术交底、为结构设计人员校验节点受力、为造价人员统计材料用量提供直观的三维参照，避免二维图纸中容易出现的节点表达不清、构件碰撞、构造层级错漏的问题。
