4英尺×5英尺定制户外岗亭操作舱结构设计

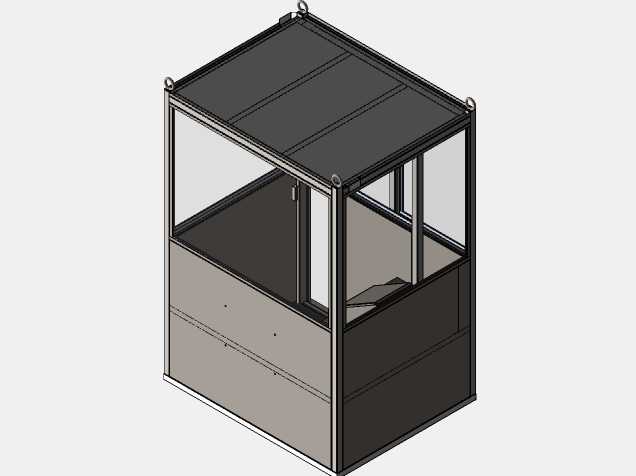

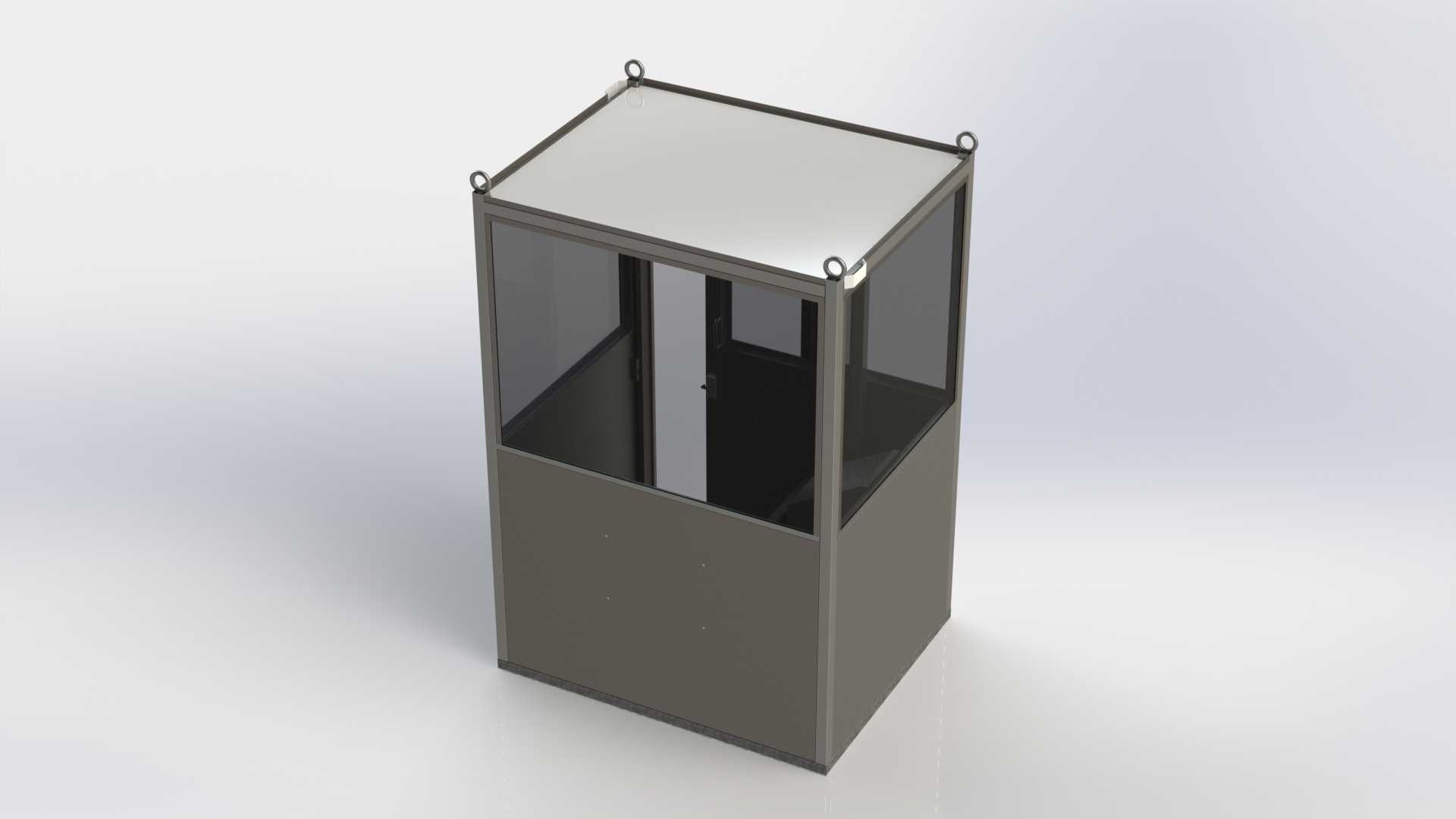

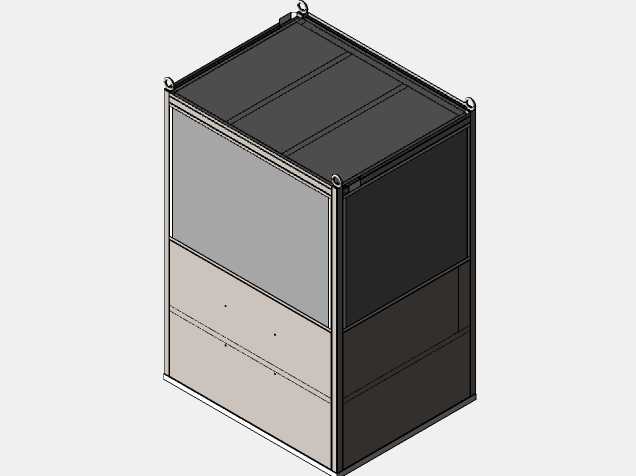

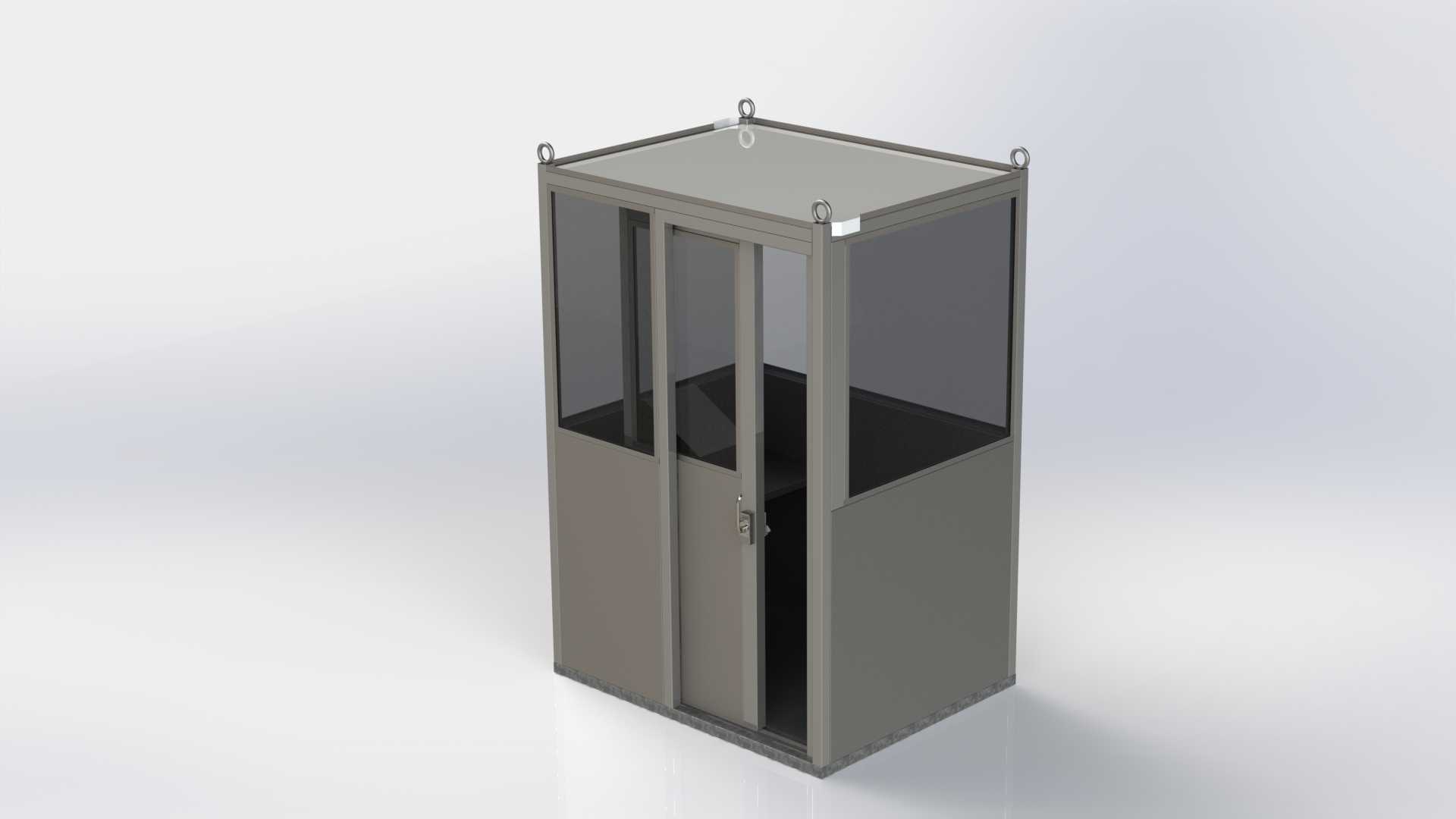

这款定制舱体的尺寸边界设定为4英尺×5英尺，属于紧凑型独立封闭操作空间，在结构设计阶段优先考虑户外长期使用的防护需求，整体框架采用矩形金属型材拼焊成型，框架连接处做满焊打磨处理，避免户外使用时出现雨水渗入框架缝隙造成锈蚀的问题。舱体下半部分采用整块金属蒙皮封闭，上半部分环绕设置透明视窗，正面预留单开门通道，门体上同样设置观察视窗，保证值守人员在舱内即可获得无遮挡的环视视野，无需频繁出舱即可观察周边作业动态。舱顶四个角点设置吊装吊耳，吊耳与主框架直接焊接连接，单吊耳承重满足整体舱体吊装转运需求，方便在厂区、工地、场站等不同场景下快速转场安装，不需要额外制作吊装工装。

从实际应用场景来看，这类舱体可适配户外设备操作值守、厂区门禁岗亭、工地临时管控点、户外设备防尘操作间等多种场景，舱体内部预留了足够的操作空间，可容纳单人值守及小型操作台放置，下半部分封闭结构可遮挡外部飞溅的杂物、扬尘，同时避免舱外人员直接观察到舱内操作细节，上半部分的视窗采用钢化透明材质，抗冲击性能满足户外使用要求，即使遇到小型飞石撞击也不会出现碎裂脱落的问题。

设计过程中针对舱体的安装边界做了明确限定，底部采用平整金属底板，安装时仅需要在安装位置做水平硬化处理，将舱体整体吊装就位后做底部固定即可投入使用，不需要额外做复杂的地基施工。门体采用侧开式结构，开门方向可根据现场安装需求调整合页位置，门锁采用通用户外防水锁具，避免雨天锁具进水锈蚀无法开启。舱顶做微坡设计，顶部平面向单侧预留微小倾斜角度，雨天积水可顺着倾斜面自然排出，不会在舱顶形成积水渗漏。舱体的所有外露金属构件表面都做了防锈喷涂处理，可适应户外高温、低温、高湿、多尘等不同恶劣工况，日常维护仅需要定期清理视窗表面污渍、检查门锁及合页的润滑状态即可，不需要做复杂的防腐维护。在结构建模阶段，所有型材拼接处都做了应力释放考量，避免焊接后出现框架变形导致视窗安装错位、门体开关卡滞的问题，视窗与框架的连接处设置密封胶条，既可以阻挡外部扬尘雨水进入舱内，也能起到一定的隔音效果，降低舱外作业噪音对舱内值守人员的影响。
