独栋住宅建筑平立面CAD二维设计图纸

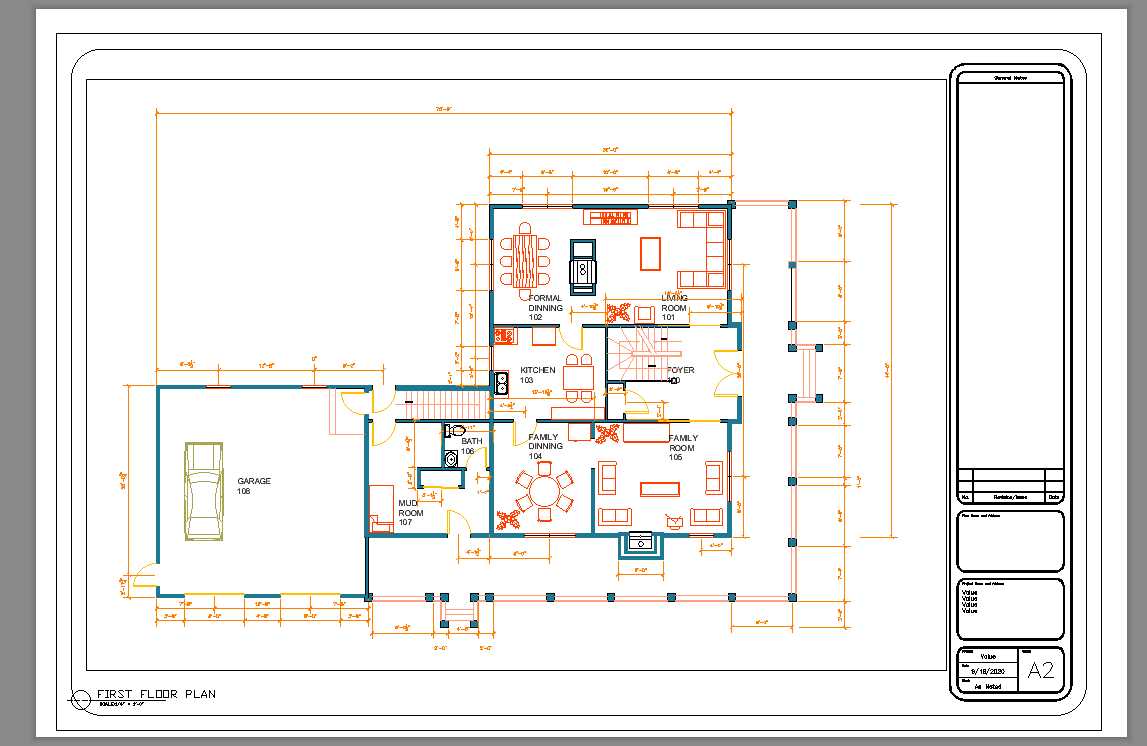

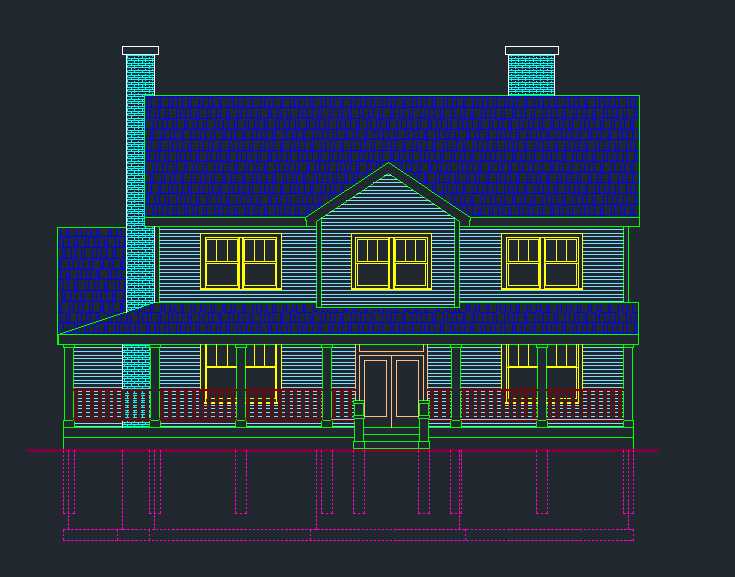

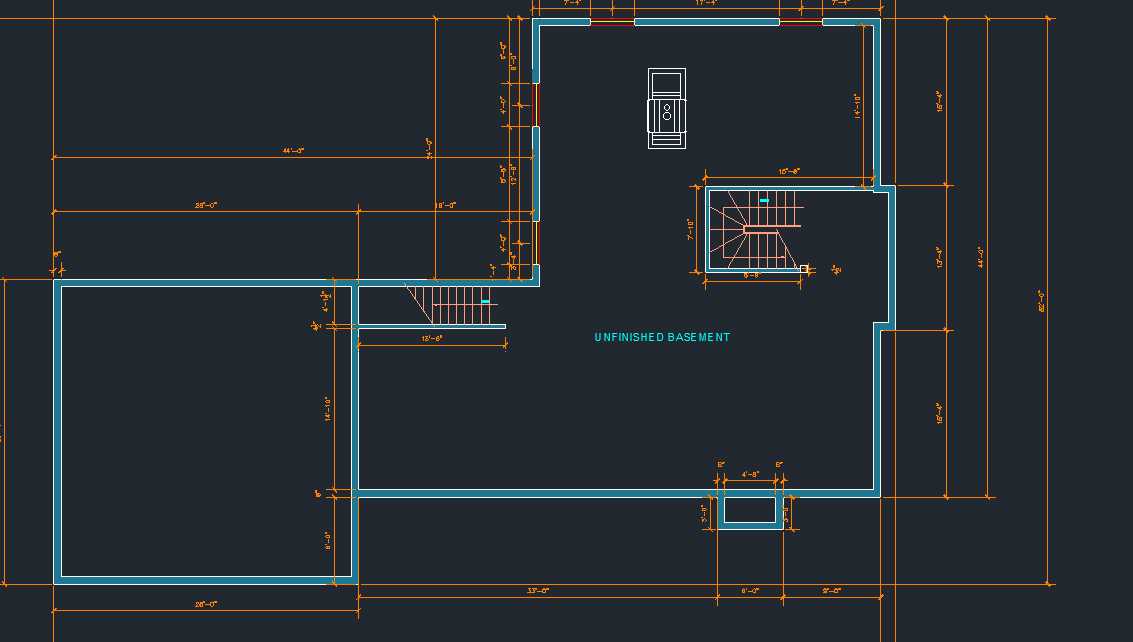

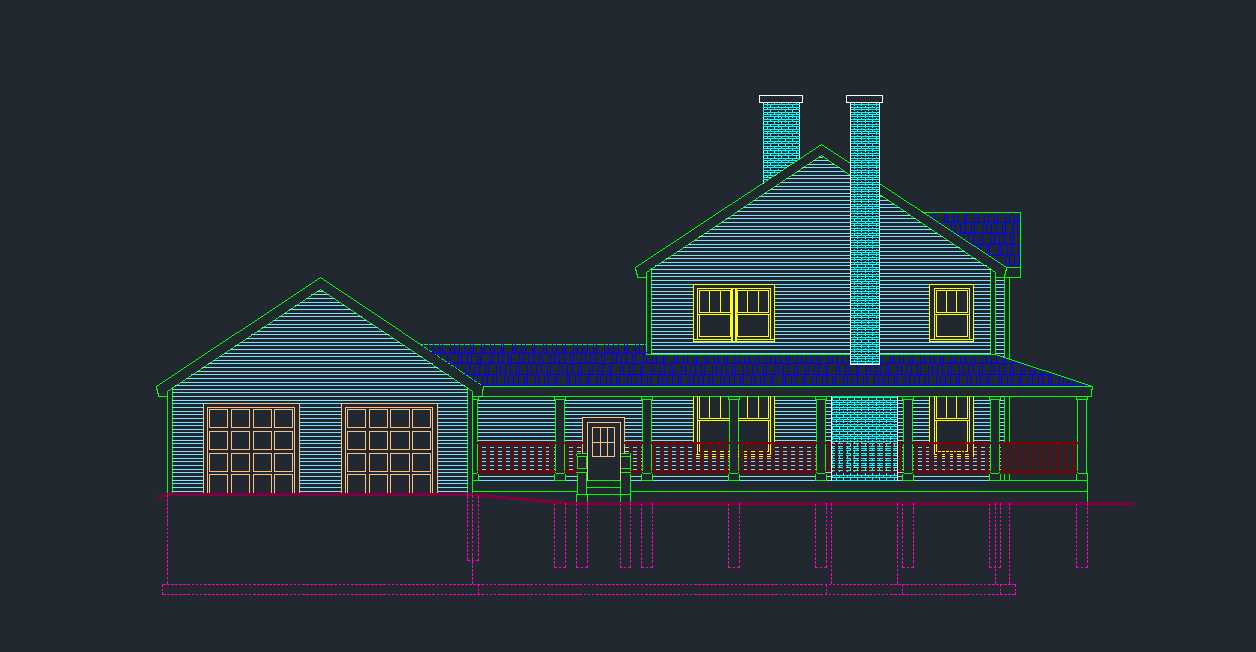

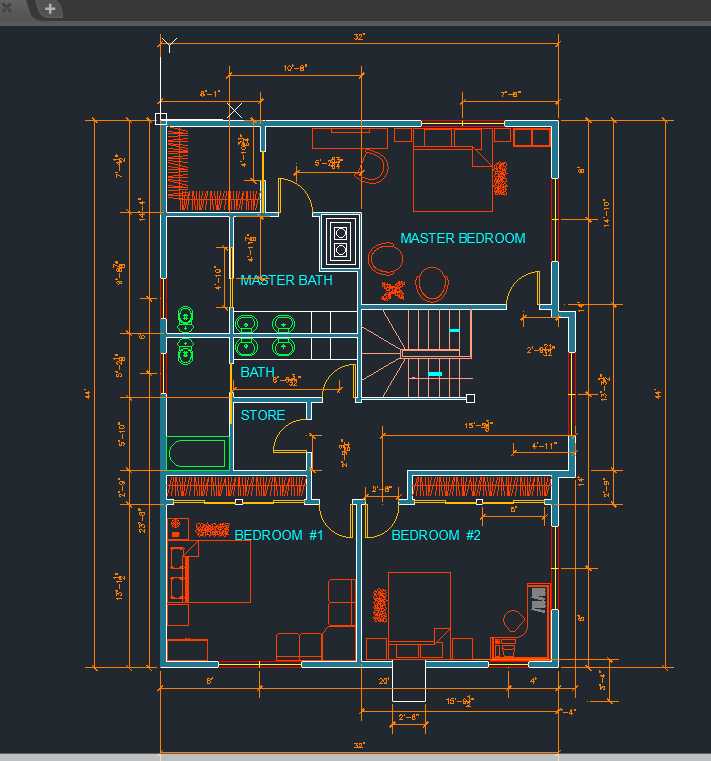

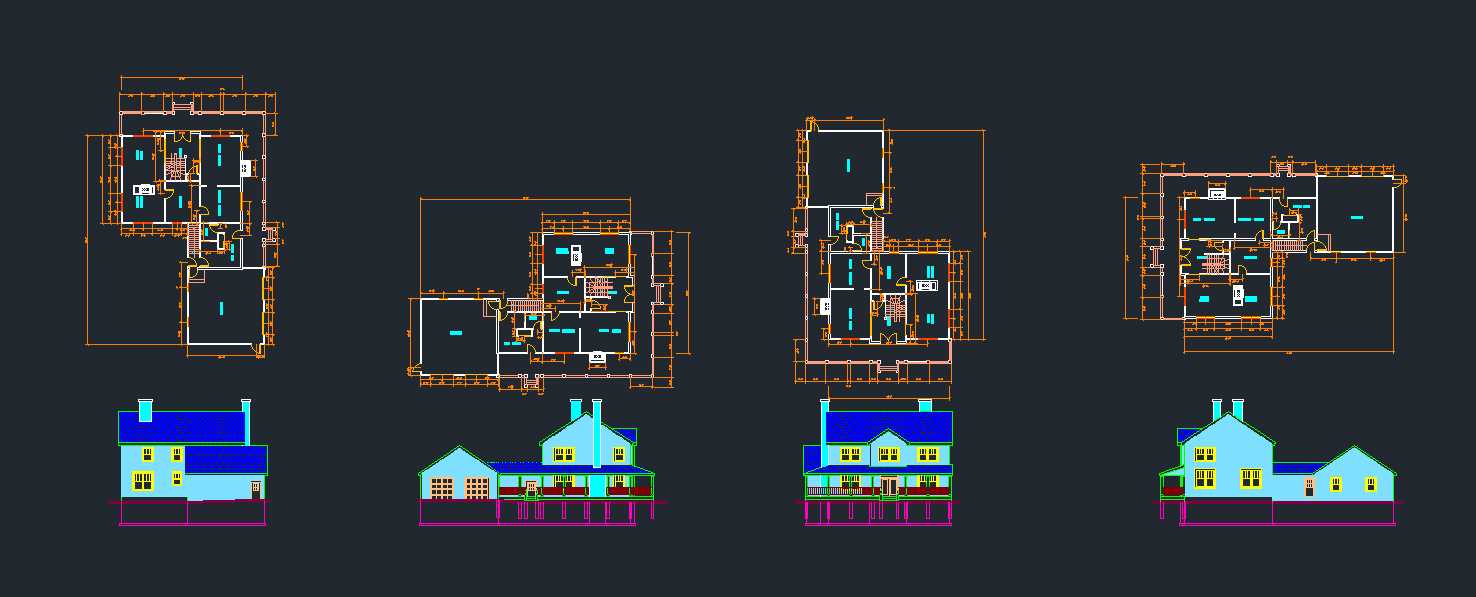

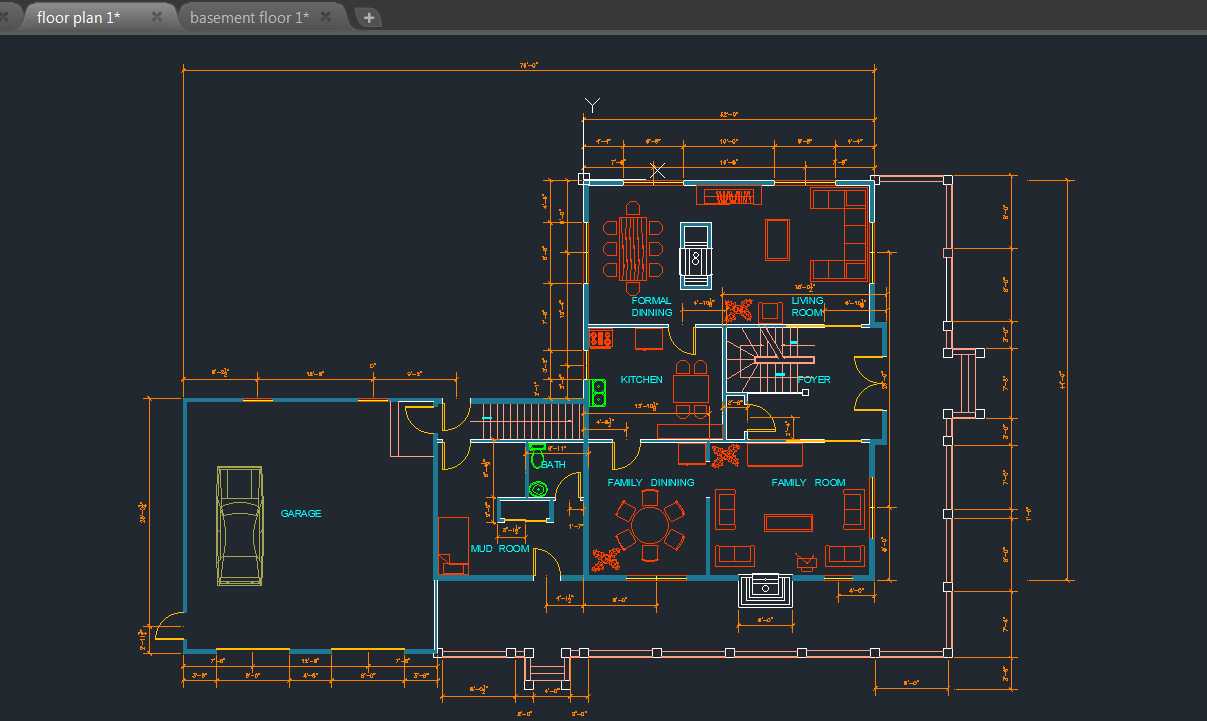

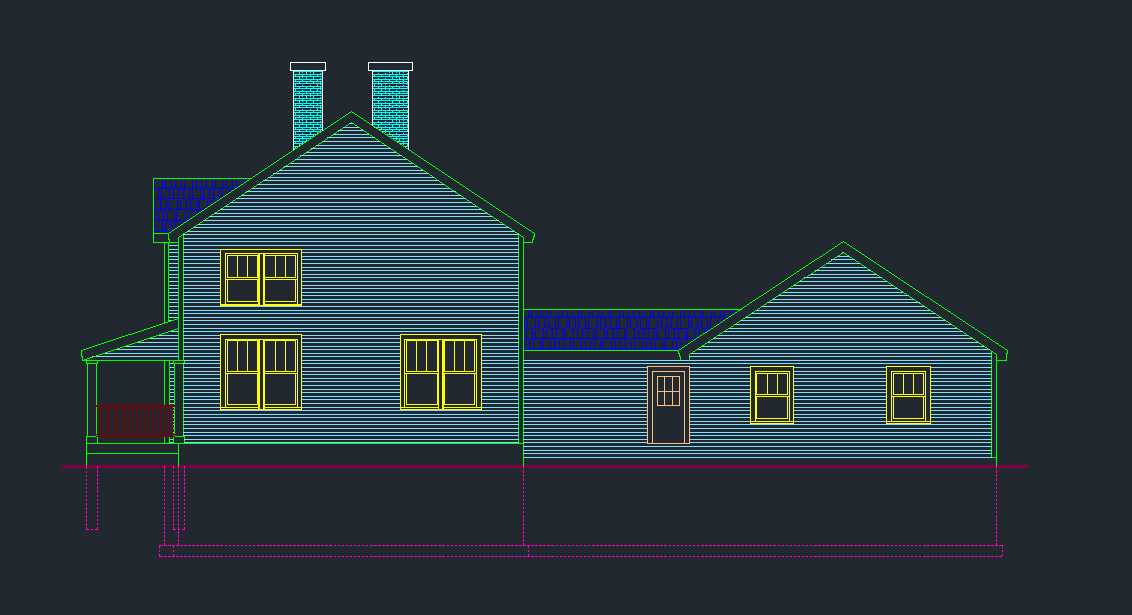

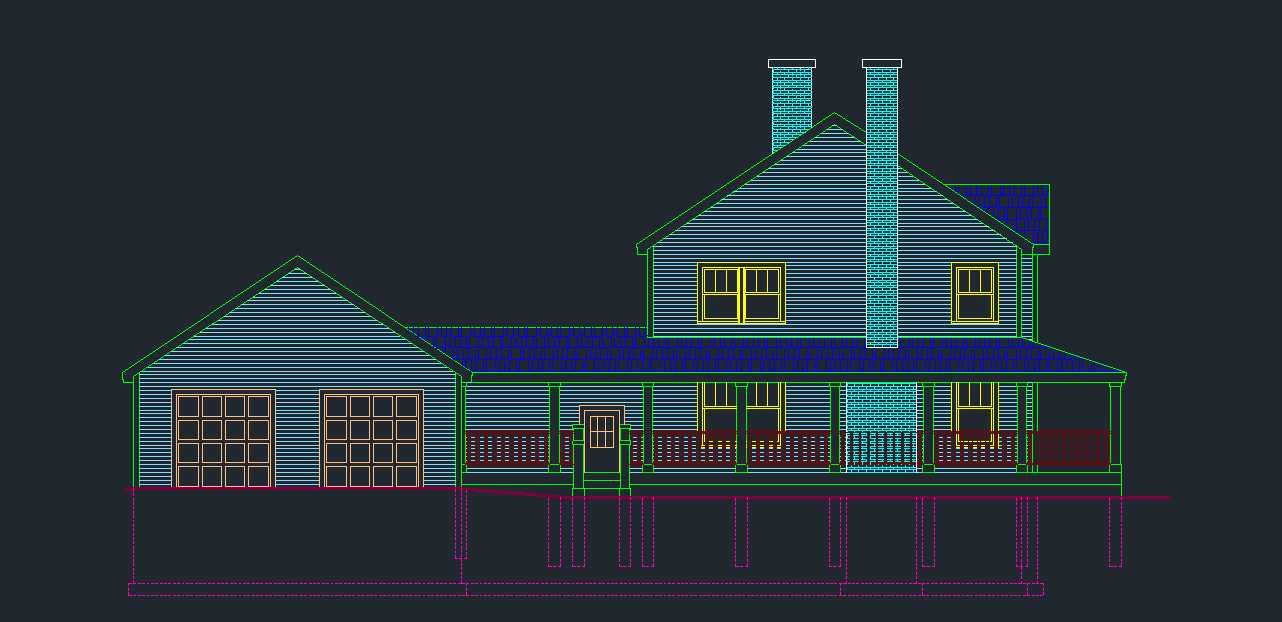

这套图纸覆盖独栋住宅的各层平面布局与四个方向的立面表达，可直接用于建筑方案汇报、施工图深化前期的方案校验环节，也能作为乡村自建房、小型独栋别墅项目的设计参考基底，适配建筑设计单位方案推敲、施工单位前期技术交底、装修单位前期户型勘测等多场景使用需求。从平面布局来看，图纸清晰标注了各功能空间的分隔逻辑，明确了墙体定位、门窗洞口的预留位置，区分了公共活动区、私密休息区、辅助功能区的边界，各层平面的交通核位置上下对齐，垂直交通的尺寸预留满足日常通行与家具搬运的最小净宽要求，厨卫空间的管线走向预留区域在平面中做了明确标识，避免后续深化阶段出现管线碰撞的问题。立面设计部分还原了住宅的外观造型，明确了屋面坡度、外墙材质分区、门窗立面分格、室外台阶与露台的外轮廓尺寸，不同立面的造型元素保持统一，檐口、窗台、勒脚等细部构造的外伸尺寸做了清晰标注，可直接用于外立面效果建模的尺寸参考，也能为外墙工程量统计提供基础的轮廓依据。设计过程中遵循了民用建筑设计的常规尺度要求，各房间的开间进深尺寸符合日常使用的人体工程学要求，采光通风洞口的面积占比满足对应空间的采光规范要求，建筑整体的外轮廓尺寸规整，便于后续结构专业进行梁柱布置，也能降低现场施工的放线难度。图纸中各平面的轴网标注逻辑清晰，上下层的墙体对位关系明确，减少了后续结构建模时的墙体错位调整工作量，立面与平面的门窗位置一一对应，不存在平立面对不上的常见设计疏漏，可直接导入三维建模软件作为底图，快速生成住宅的三维体量模型，也能用于BIM建模前期的图纸校核工作，帮助设计人员快速梳理建筑的空间关系，提前发现平面布局中存在的流线交叉、空间浪费等问题。
