12V车载电动剪式千斤顶结构设计

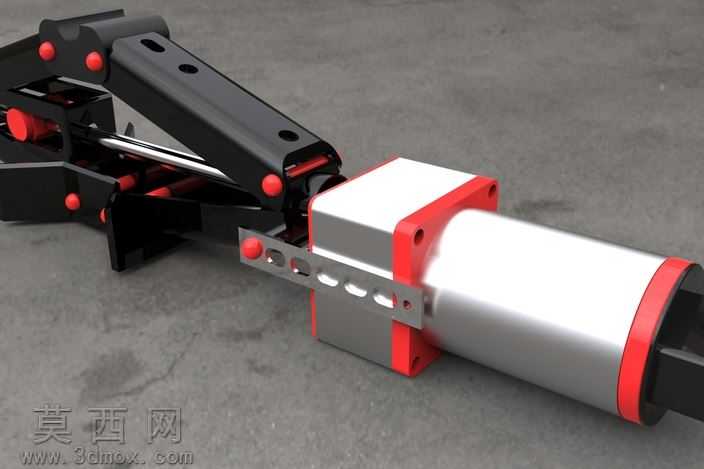

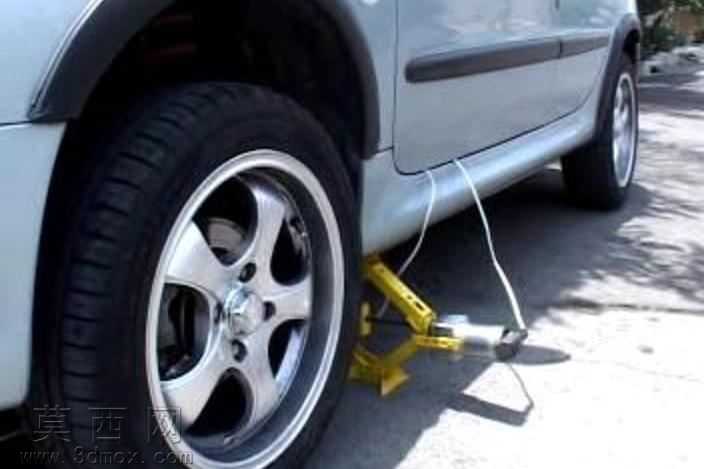

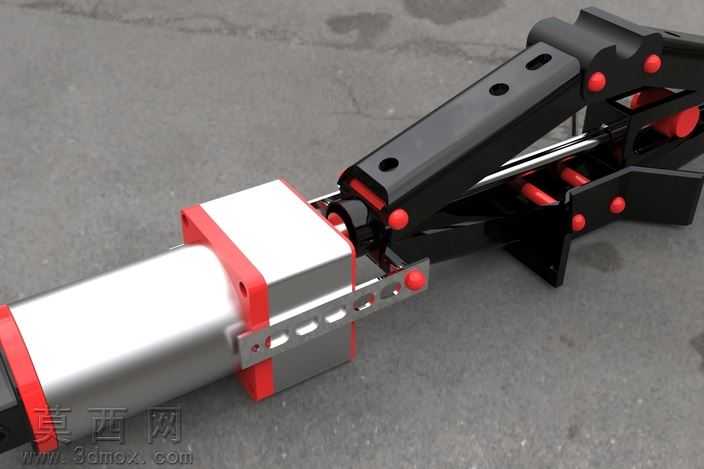

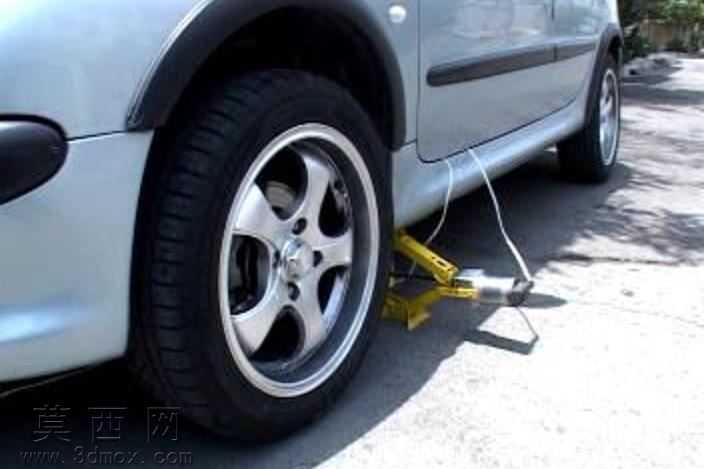

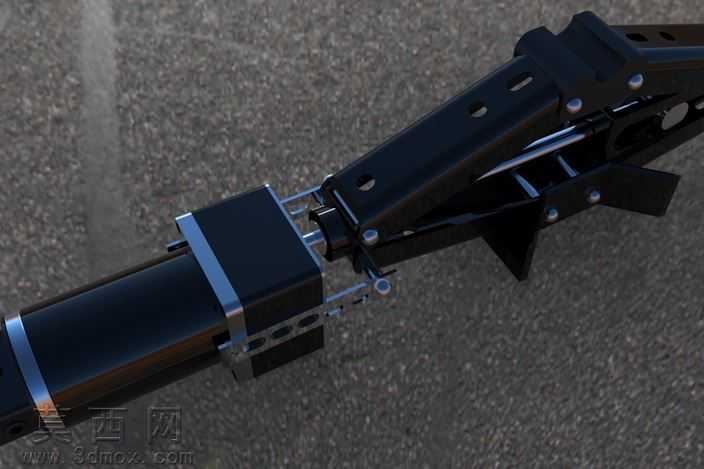

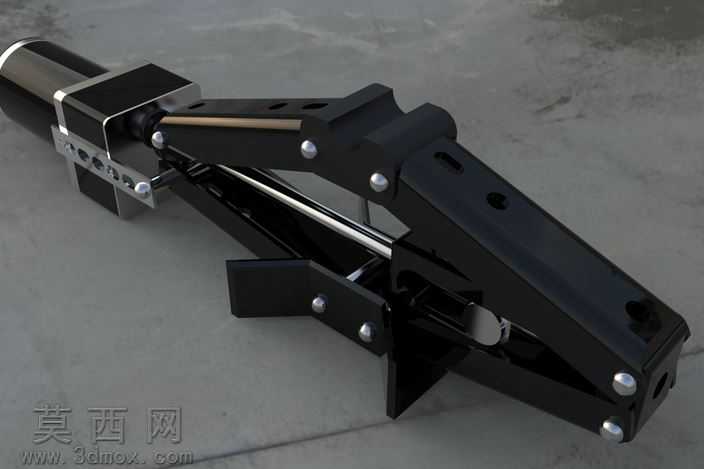

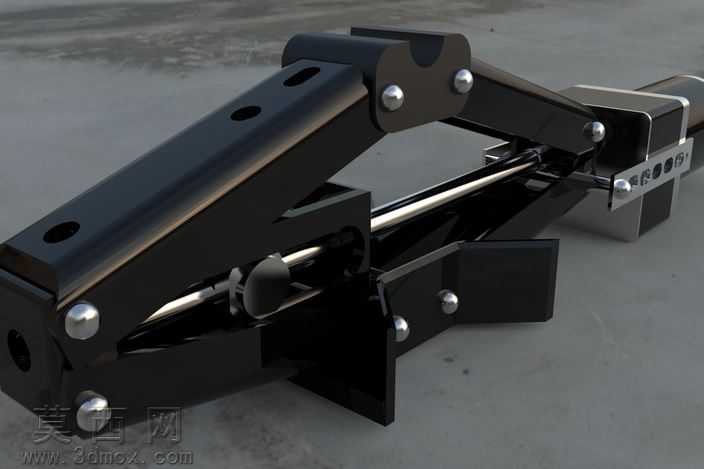

本作品为12V供电式电动剪式千斤顶三维建模作品，建模过程中严格遵循机械结构传动逻辑，完整还原了剪式顶升机构的全部运动构件细节。模型搭建阶段，首先对电动驱动单元进行精准建模，还原了直流驱动电机的壳体轮廓、输出端连接结构，确保动力输入模块与剪臂铰接端的装配公差符合实际生产要求；剪臂构件采用对称式结构建模，每处铰接销轴的位置、孔径都经过尺寸校验，上下两组交叉剪臂的铰接孔位同轴度严格对齐，避免运动过程中出现卡滞干涉。材质渲染阶段，对不同功能部件做了区分化材质处理：驱动电机外壳采用哑光黑色工程塑料材质，表面添加细微磨砂纹理还原真实塑件质感；剪臂主体采用高强度合金钢材质，渲染时赋予金属哑光黑漆面效果，边缘处做轻微倒角高光处理，凸显金属构件的加工精度；铰接销轴、传动丝杆等核心受力部件采用抛光不锈钢材质，添加金属反射属性，还原金属零件的光亮质感；底部支撑脚与顶部承托台做了防滑纹理建模，底部支撑面添加细微的防滑齿结构，提升顶升作业时的稳定性表现。结构设计上，该模型采用电动驱动替代传统手动摇杆，通过电机带动横向丝杆转动，驱动两组交叉剪臂完成收拢与展开动作，实现顶升与回落功能，1吨的额定承载参数在建模时通过构件厚度、铰接点强度的对应设计做了匹配，12V的电源输入设计适配车载点烟器供电场景，无需额外外接电源，适配私家车 roadside 应急换胎、车辆检修的使用需求。建模过程中对运动行程做了模拟校验，确保剪臂从完全收拢到最大顶升高度的过程中，所有构件无运动干涉，丝杆传动的行程与剪臂开合角度的对应关系符合机械传动计算结果，整体模型装配关系完整，可直接用于结构展示、运动仿真演示以及相关产品的设计参考，完整呈现了电动便携顶升工具的结构优势与设计逻辑，相较于传统手动千斤顶，该电动结构大幅降低了操作人力消耗，提升了车载应急工具的使用便捷性。
