带换向拨钮的快脱式棘轮扳手结构设计

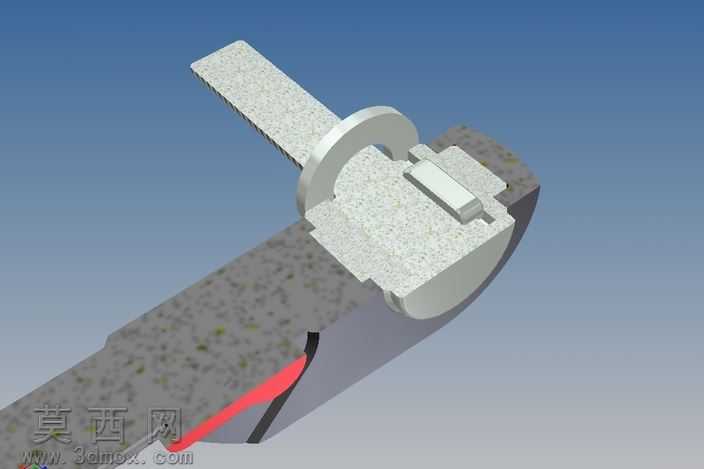

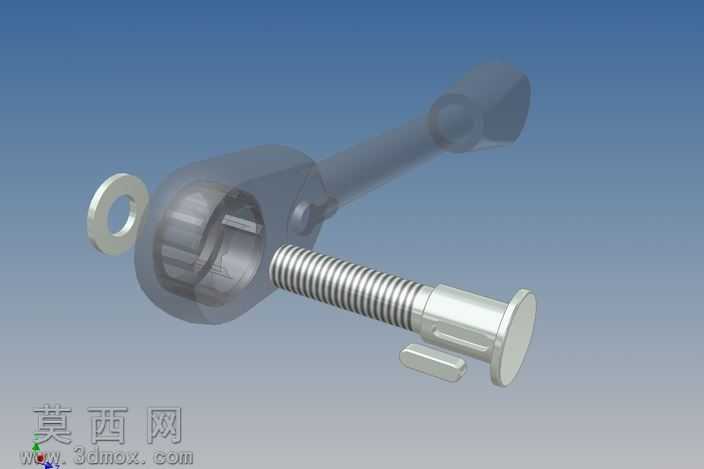

本作品为手动紧固作业场景设计的棘轮扳手三维模型，建模过程严格遵循手动工具的人机工程与功能逻辑，先通过草图绘制完成整体轮廓的参数化定义，以手柄握持段、棘轮头部、驱动接杆三个核心模块拆分建模流程。在棘轮头部建模阶段，重点还原了内置棘轮棘爪的啮合结构，头部顶面的圆形端盖做了贴合金属冲压质感的细节处理，侧面突出的红色换向拨钮单独做了曲面倒角，既保证操作时的触感辨识度，也通过色彩区分实现功能区域的视觉提示。手柄部分采用两段式结构设计，中间金属杆做了圆柱面的光洁度处理，模拟镀铬金属杆的顺滑质感，尾部的握持胶套做了微弧收窄的曲面造型，贴合人手握持时的掌心弧度，胶套表面做了细微的哑光纹理处理，还原橡塑材质的防滑触感。驱动端的螺纹接杆严格按照M8规格的螺纹参数做螺旋扫描建模，齿形角度、螺距参数完全符合通用紧固件标准，可直接适配对应规格的套筒配件。渲染阶段采用渐变蓝灰背景突出主体，金属部件赋予高反射镀铬材质，调整环境光反射角度模拟金属表面的高光层次，黑色胶套部分赋予低反射哑光橡塑材质，红色拨钮采用高饱和度半哑光塑料材质，通过材质参数的差异区分不同部件的功能属性。结构设计上重点优化了棘轮头部的内部空间布局，在保证棘爪啮合强度的前提下压缩头部整体厚度，适配狭窄作业空间的使用需求，换向拨钮的拨动行程做了限位结构设计，避免操作时出现过位脱档的问题，手柄与金属杆的衔接处做了过渡圆角处理，消除应力集中的结构隐患，整体模型的装配关系完全还原实物的装配逻辑，各部件之间的配合间隙符合五金工具的加工公差要求，可直接用于产品结构验证、作业场景演示等用途。
