四头DMX控制LED舞台投光灯具结构

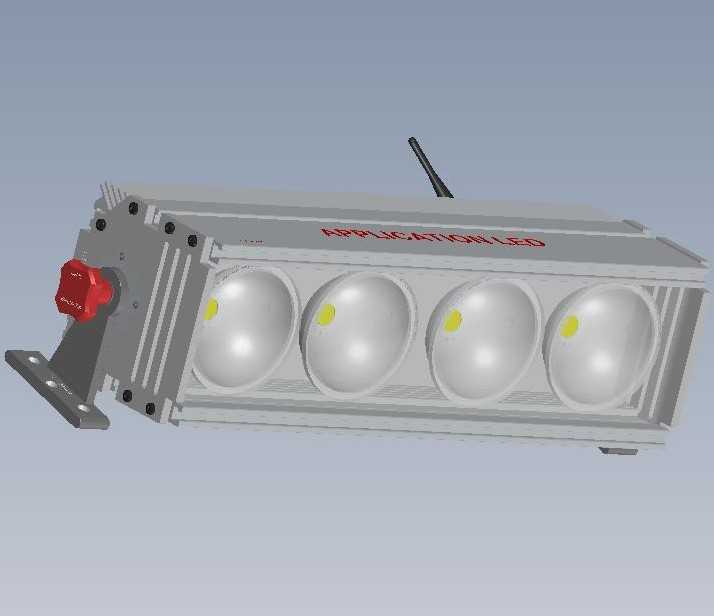

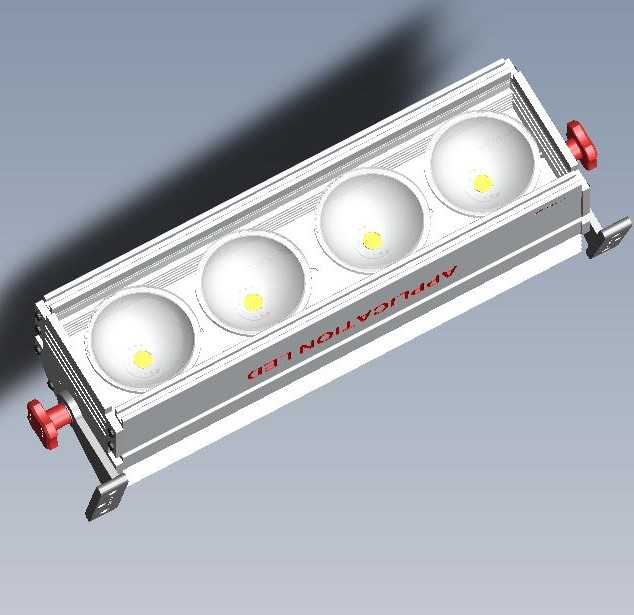

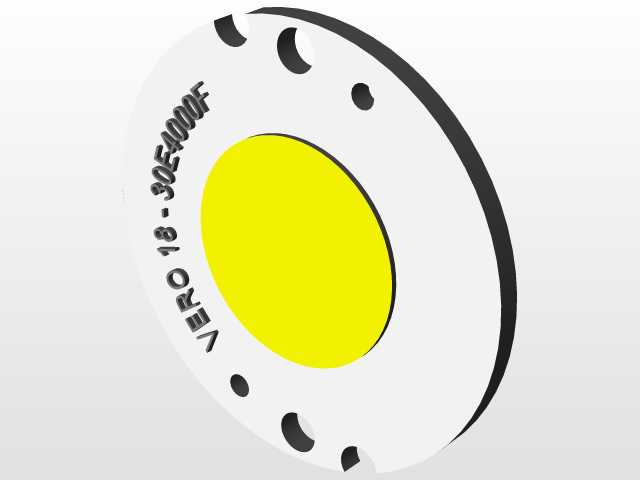

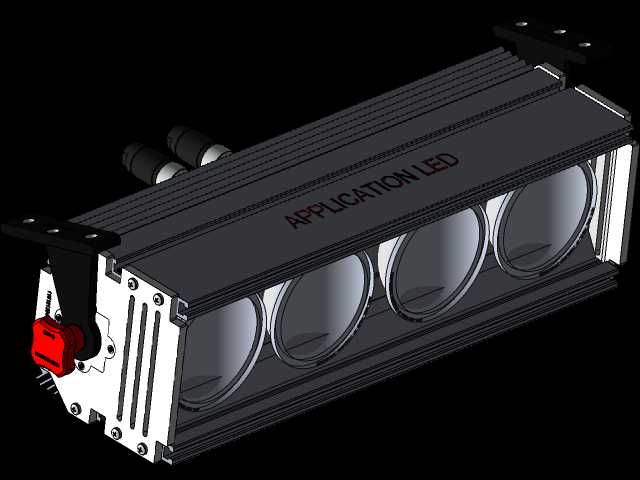

这款四头组合式LED投光设备，主要面向舞台演出、户外临时展演、商业活动氛围营造等场景设计，可作为面光、侧光补充光源，也可多台组合拼接形成大面积洗墙照明阵列，适配各类需要定向可控投光的现场环境。设备采用一体化铝型材拉伸壳体作为主体承载结构，壳体侧面预留有散热鳍片成型结构，无需额外加装散热组件即可满足四颗大功率COB灯珠的持续散热需求，灯体两端设置有快装式调节支架，可实现垂直方向0到120度的角度调整，支架端部带有红色锁紧旋钮，调整到位后可直接手动锁止，无需额外工具即可完成角度固定。灯组采用四颗独立的AR111规格光学透镜模组，每颗透镜对应独立的LED发光单元，透镜表面做了匀光处理，可将单颗灯珠的出光角度控制在25度范围内，四灯并排布局可形成连续无暗区的矩形投光光斑，避免多灯拼接时出现的照度不均问题。设备控制端集成DMX512信号接口，可接入标准舞台灯光控制网络，实现单灯亮度、频闪频率的独立调控，也可通过地址码设置实现多台设备的同步联动控制。从安装边界来看，灯体整体为长条形规整结构，宽度与单颗透镜外径匹配，安装时仅需预留两端支架的转动空间即可，背部预留有标准挂装孔位，可适配桁架挂钩、壁挂支架等多种安装配件，无需额外定制转接件。设计过程中优先考虑了现场拆装的便捷性，端盖采用卡扣加少量紧固螺丝的固定方式，日常维护更换灯珠或驱动模块时，仅需拆下两端端盖即可抽出内部灯板与驱动组件，无需整体拆解壳体；接线端设置在端盖侧面，带有防水密封胶圈，可满足户外临时使用的防雨要求，接线端子采用快插式结构，现场布线时无需焊接即可完成线路连接。灯体表面做了阳极氧化处理，既提升了壳体的散热效率，也可避免户外使用过程中出现壳体锈蚀掉漆的问题，两端的调节支架采用镀锌钢板冲压成型，强度可满足多台叠装或高空挂装的承重要求，不会出现长期使用后支架变形导致的灯体角度偏移问题。
