单立柱户外大型广告牌结构设计

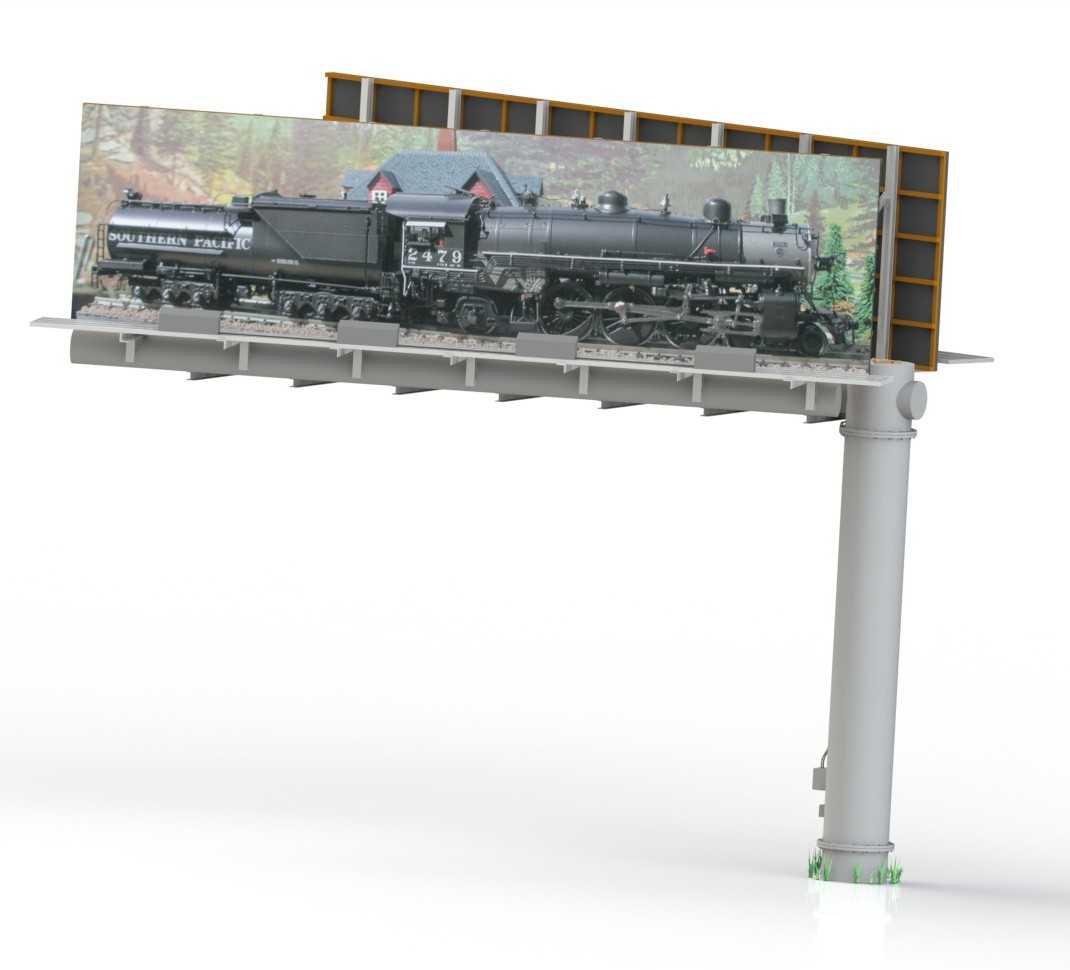

该单立柱广告牌主要应用于城市主干道旁、高速路出入口、城郊开阔区域等户外公共空间，核心用途是承载广告喷绘画面，向过往车流、人流传递商业宣传、公益提示类信息，是户外广告投放领域应用占比极高的一类落地设施。从结构设计逻辑来看，整体采用单根大直径圆柱作为主支撑构件，立柱底部设置法兰连接盘与预埋混凝土基础锚固，可有效抵御户外强风、雨雪堆积带来的竖向与横向载荷，立柱上部通过横向悬挑的桁架结构承托矩形广告面板框架，面板框架背部设置多道横向、纵向的型钢加强肋，避免大尺寸面板在风压作用下出现挠曲变形，框架边缘设置包边结构，既可以固定喷绘画面的边缘压条，也能避免雨水直接灌入框架内部腐蚀钢结构基材。在安装边界的考量上，立柱的总高度设计需要匹配道路的视距要求，通常保证过往车辆驾驶员在距广告牌300-500米范围内即可无遮挡看到完整画面，广告面板的横向宽度与竖向高度比例采用常规户外广告的3:1设置，既保证画面展示的开阔感，也不会因为面板过宽导致整体结构的风阻系数超标。设计过程中特意将面板的悬挑重心与立柱的中心轴线做了重合校准，避免长期偏心载荷导致立柱出现倾斜形变，立柱与上部桁架的连接位置采用加劲肋补强的焊接节点，所有外露钢结构件都预留了防腐涂层的施工余量，安装时可根据现场的地质条件调整基础预埋深度，在软土地基区域可适当加大基础承台的尺寸与配筋率，保证整体结构的抗倾覆系数满足户外设施的安全规范要求。面板正面的压条结构采用快拆设计，后期更换广告画面时不需要动用大型吊装设备，仅需作业人员通过爬梯到达面板位置即可快速完成喷绘布的张紧与固定，立柱下部预留了检修口，方便后期对内部的照明线路、接地装置进行定期巡检维护，整体结构在保证承载强度的前提下尽可能简化了构件数量，降低现场安装的焊接与拼装工作量。
